Question 1

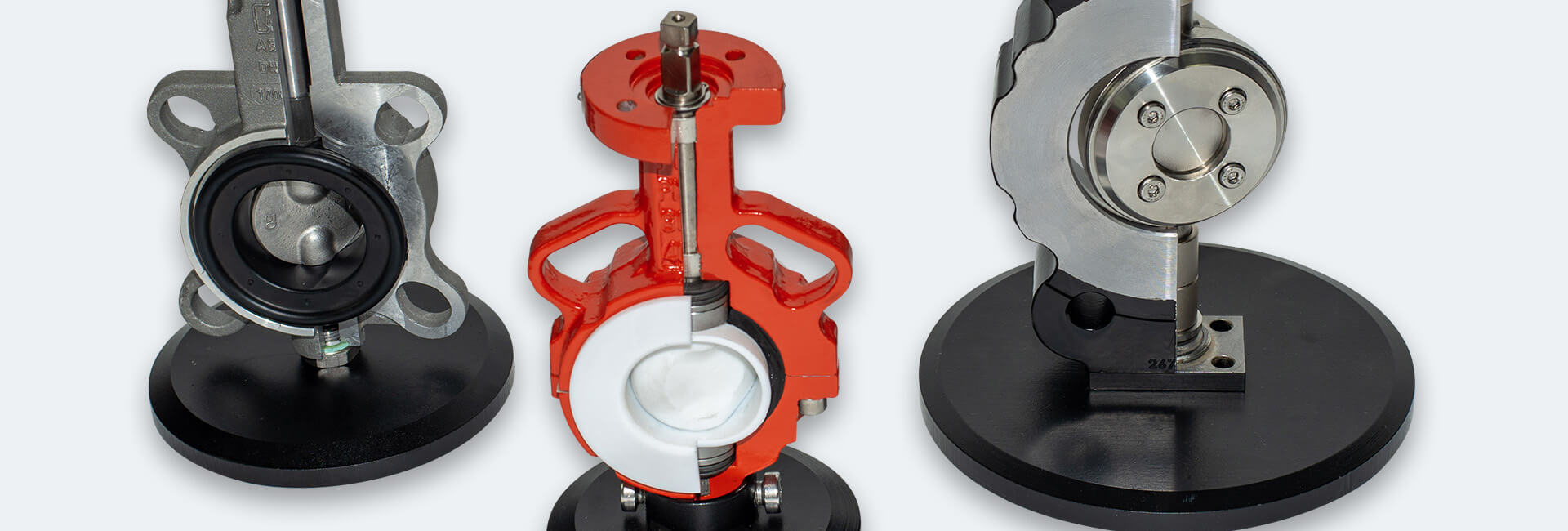

Wie dichtet eine weichdichtende Absperrklappe ab?

Accepted Answer

Die Klappen sind zentrisch oder doppelexzentrisch ausgeführt. Die Klappenscheibe legt sich in der Zu-Stellung in einen Sitzring aus Elastomer oder Polymer. Der weiche Sitz passt sich der Scheibe an und dichtet auch bei niedrigen Differenzdrücken vollständig ab, nach EN 12266-1 in Leckrate A. Lieferbar sind Sitzringe aus EPDM, NBR und Viton, passend zum Medium.

Question 2

In welchen Nennweiten, Druckstufen und Anschlussformen gibt es sie?

Accepted Answer

Lieferbar sind DN32 bis DN600 als Multiflanschausführung und DN700 bis DN2200 als Doppelflanschausführung, in PN10, PN16 und PN40. Als Anschlussformen stehen Zwischenflansch (Wafer), Anflansch (Lug) und Doppelflansch in U-Form zur Verfügung. Das Gehäuse besteht aus Sphäroguss mit Epoxidbeschichtung, die Welle aus Edelstahl, zweiteilig und ausblassicher. Für die Montage von Antrieben gibt es einen Aufbauflansch nach EN ISO 5211.

Question 3

Was ist die KÄHLER Absperrklappe Typ 924B?

Accepted Answer

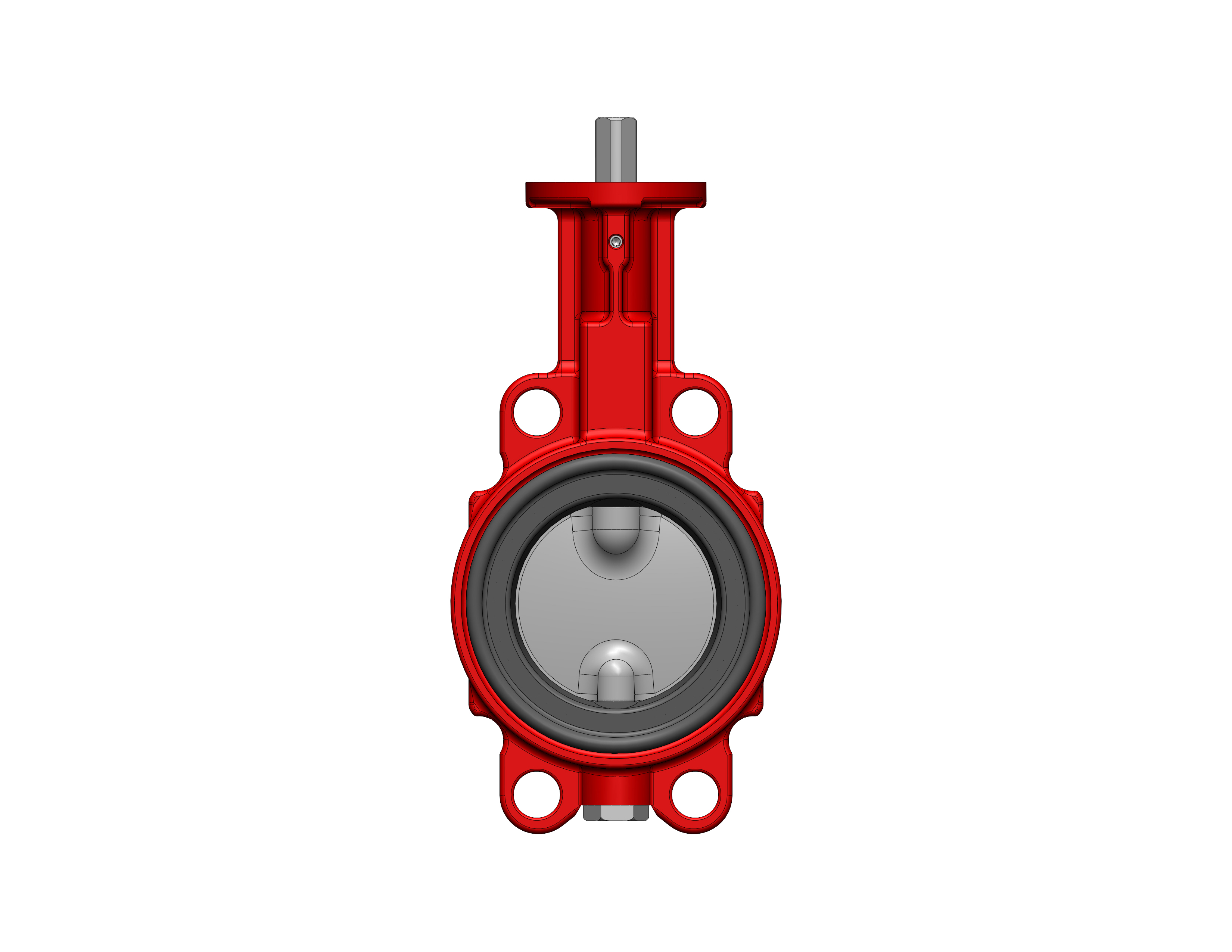

Typ 924B ist eine weichdichtende Zwischenflanschklappe in Waferausführung für den Einbau zwischen Flansche nach EN 1092-1 PN6, PN10 oder PN16 sowie ASME Class 150. Die Baulänge entspricht EN 558-1 Reihe 20 und API 609, der maximal zulässige Betriebsdruck beträgt 16 bar. Das Gehäuse besteht aus Sphäroguss GGG40 mit Epoxidbeschichtung RAL 2002, die Scheibe aus Edelstahl 1.4408 mit Halar-Beschichtung, der Sitz aus EPDM, Welle und Bolzen aus Edelstahl 1.4021. Die Dichtheit entspricht Leckrate A nach EN 12266-1. Im Shop gelistet sind DN50, DN65 und DN80, mit Rasthebel oder mit freier Welle; die DVGW-Ausführung ist in DN80 gelistet.

Question 4

Was bedeuten Wafer, Lug und Doppelflansch?

Accepted Answer

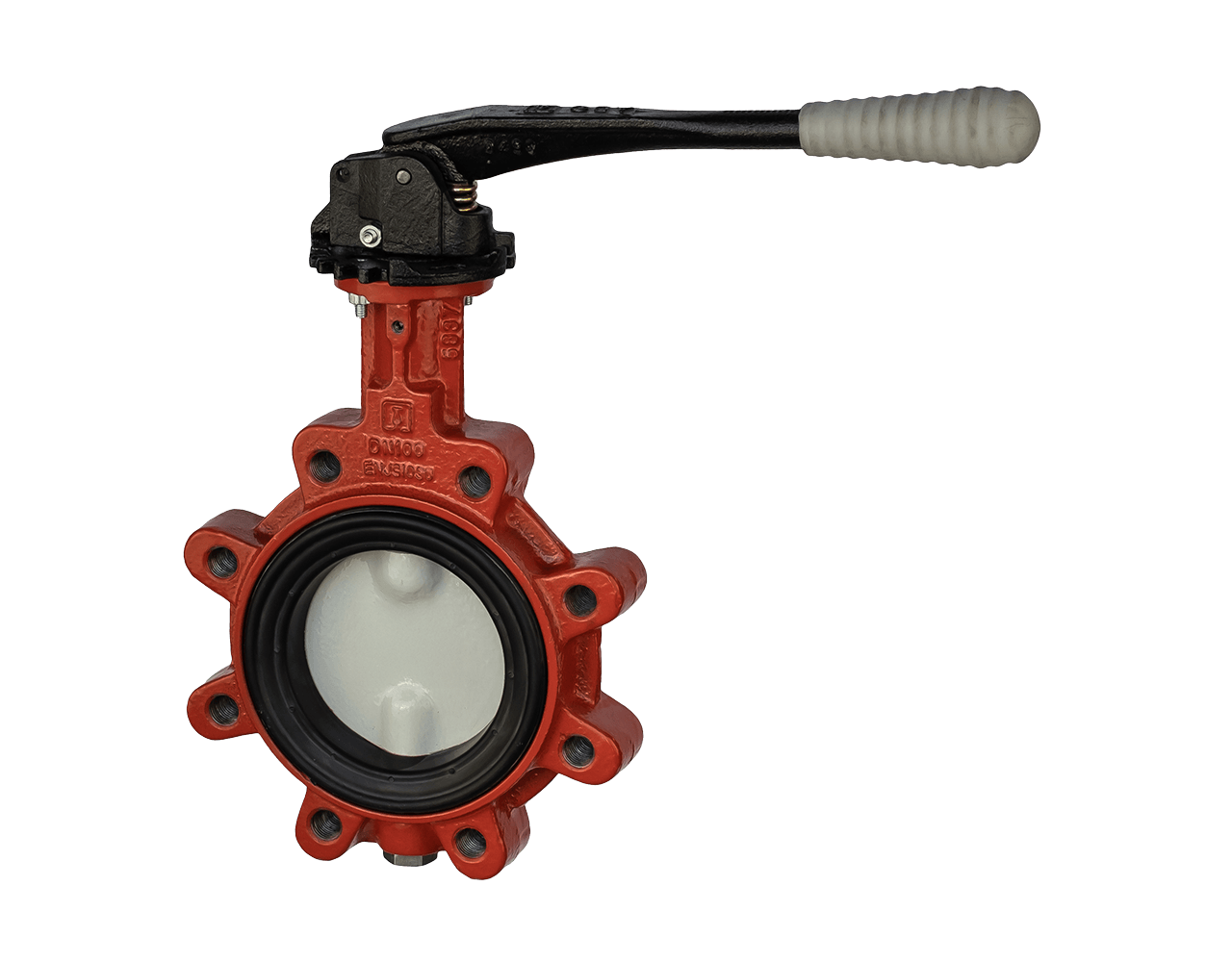

Die Waferklappe wird zwischen zwei Flansche gesetzt und von den durchgehenden Flanschschrauben gehalten. Die Lugklappe hat Gewindeaugen im Gehäuse, sodass jede Seite einzeln verschraubt wird; bei entsprechender Freigabe des Typs lässt sich eine Leitungsseite demontieren, während die Klappe absperrt. Die Doppelflanschklappe hat eigene Flansche und wird wie eine Flanscharmatur eingebaut; das ist bei großen Nennweiten üblich.

Question 5

Worauf ist beim Einbau einer Zwischenflanschklappe zu achten?

Accepted Answer

Maßgeblich ist die Montageanleitung des jeweiligen Typs. Allgemein gilt für Zwischenflanschklappen: Die Klappe wird mittig zwischen die Flansche gesetzt, damit die Scheibe beim Öffnen weder Flansch noch Rohrwand berührt. Deshalb ist der Innendurchmesser der anschließenden Rohre zu prüfen. Beim Einbau sollte die Scheibe leicht geöffnet sein, damit der Elastomersitz nicht verformt wird. Die Schrauben werden gleichmäßig über Kreuz angezogen. Bei Klappen mit überstehendem Sitz entfällt eine zusätzliche Flanschdichtung.

Question 6

Welche Betätigungen sind lieferbar?

Accepted Answer

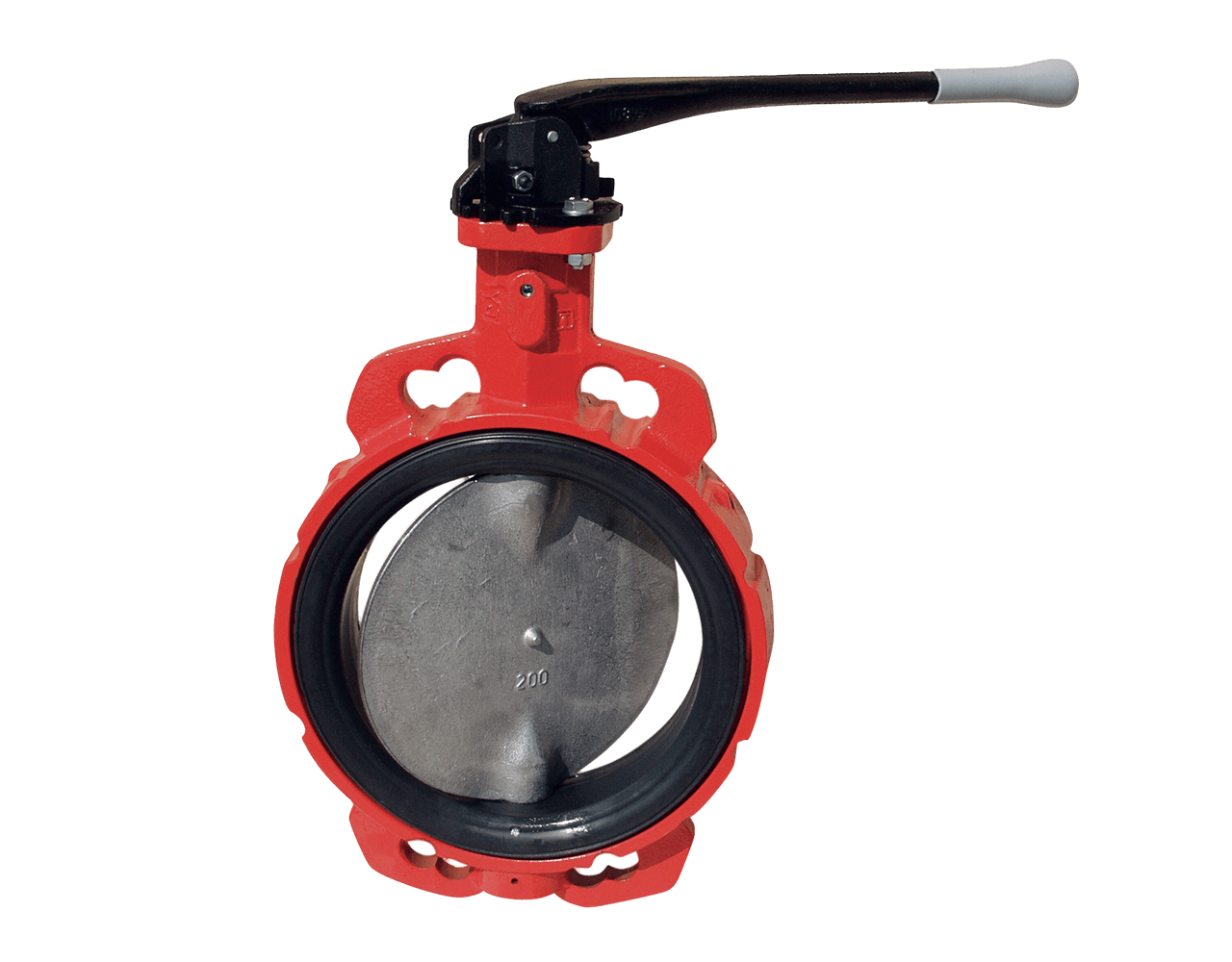

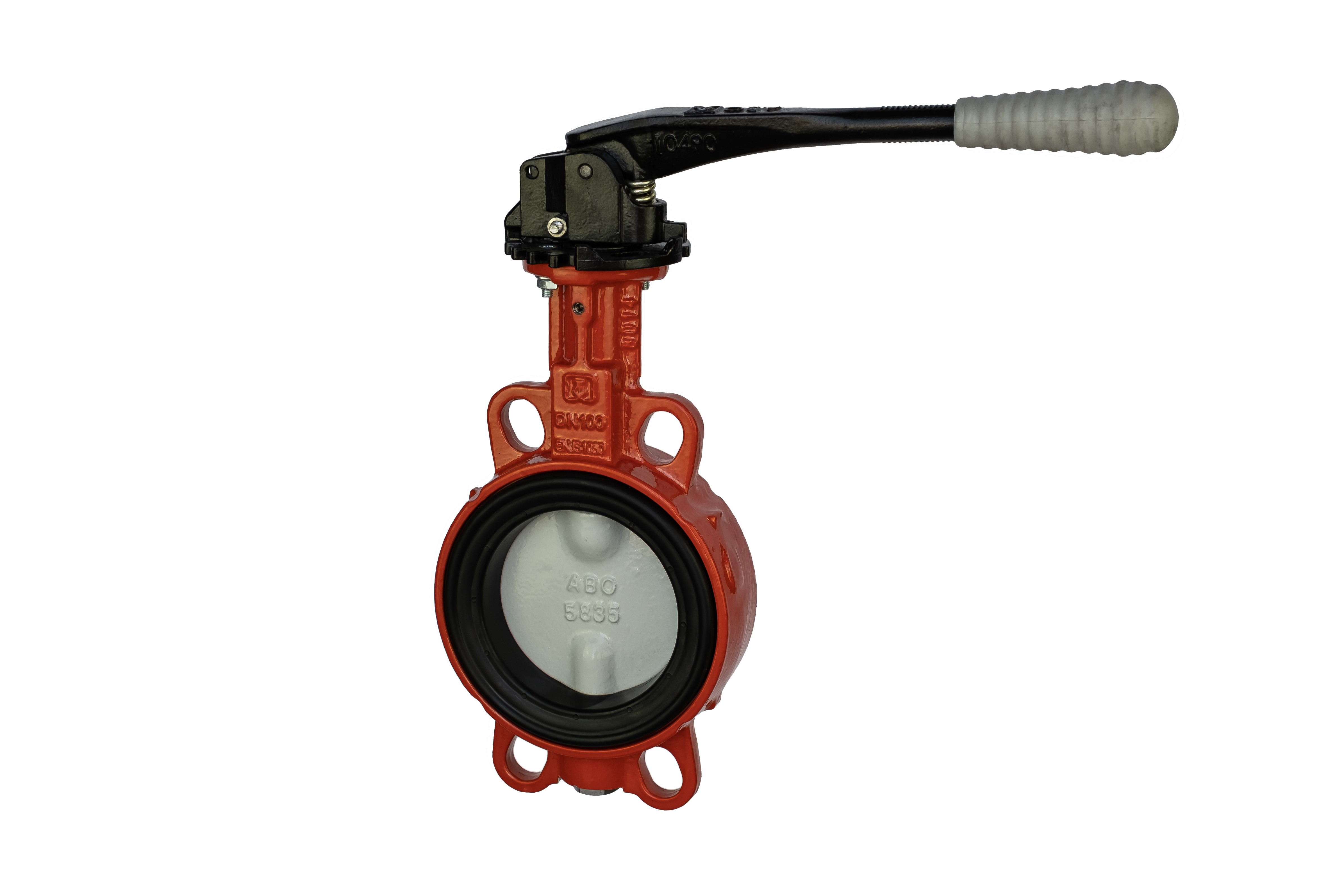

Bis DN150 ist ein Handhebel üblich, darüber ein Schneckenradgetriebe. Pneumatische und elektrische Antriebe werden über den Aufbauflansch nach EN ISO 5211 montiert. Der Typ 924B ist mit Rasthebel oder mit freier Welle für den späteren Aufbau eines Antriebs gelistet.

Question 7

Für welche Medien eignen sich weichdichtende Klappen?

Accepted Answer

Für nichtaggressive Medien wie Heizwarmwasser, Klima-Kaltwasser, Trinkwasser, Öl, Gas und verschiedene Chemikalien, auch für abrasive Medien. Der Temperaturbereich reicht von -40 °C bis +200 °C, die Grenze des jeweiligen Sitzwerkstoffs steht im Datenblatt. Für Trinkwasser bietet KÄHLER eine Ausführung mit DVGW-Zulassung an.
