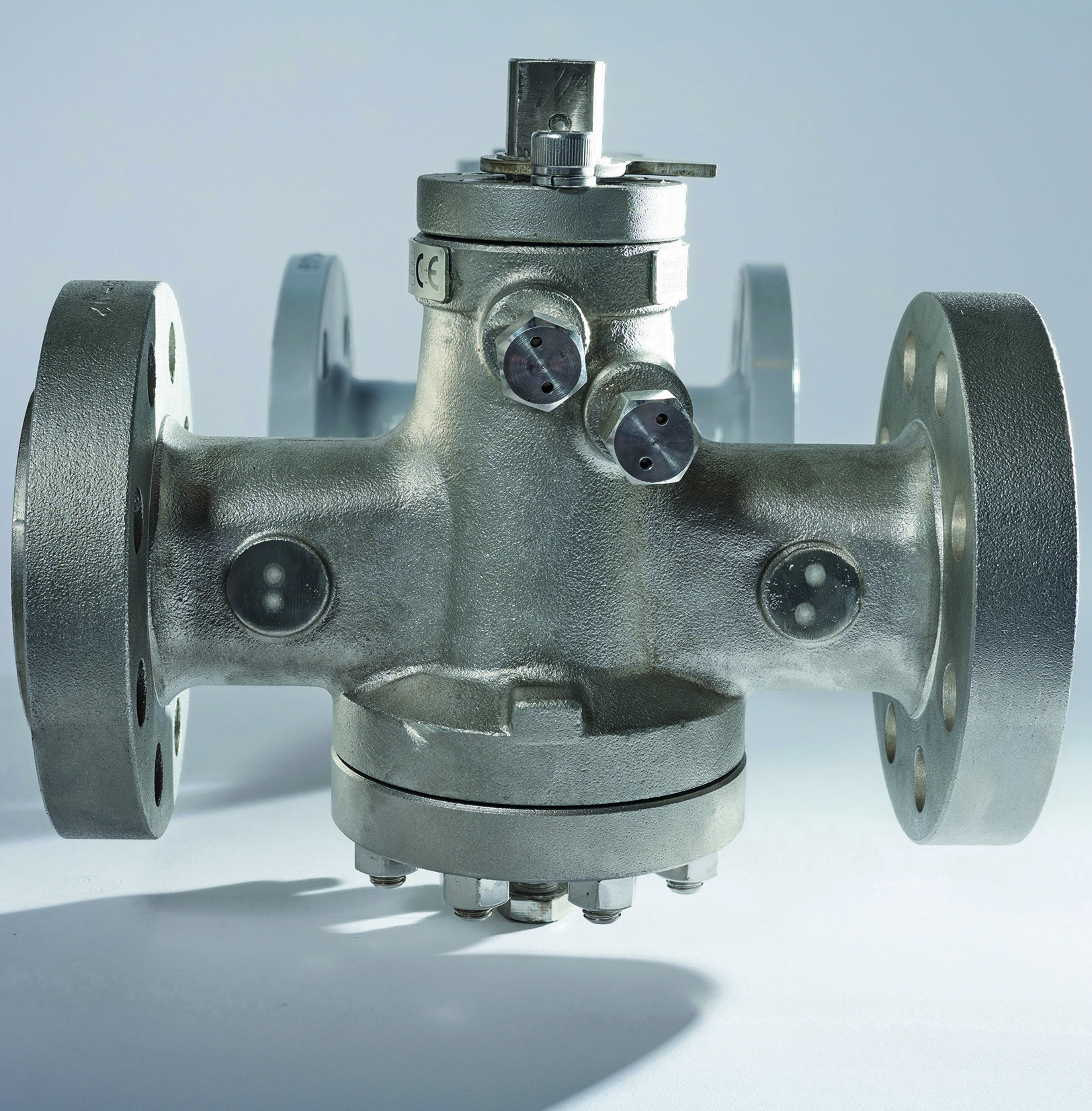

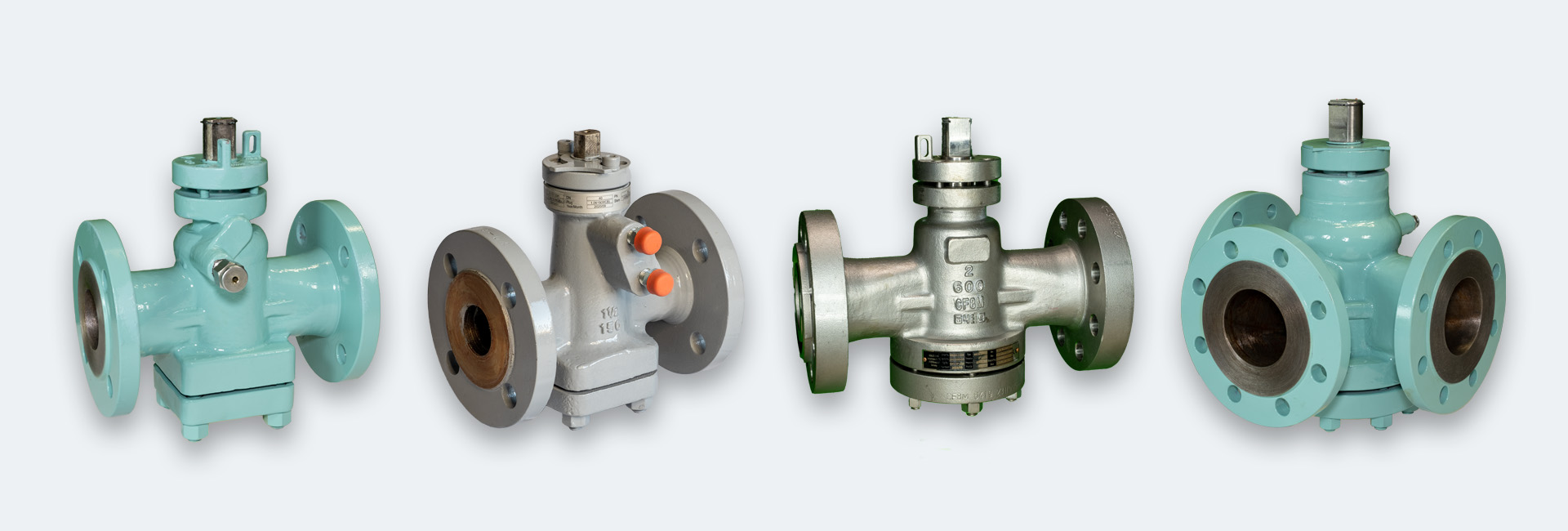

KÄHLER Kükenhähne
Der KÄHLER Kükenhahn wurde für Systeme konstruiert, in denen aufgrund spezieller Medien hohe Anforderungen an die Dichtheit
sowie die Verschleiß- und Korrosionsbeständigkeit gestellt werden
und ist gerade bei kritischen Anwendungen die perfekte Lösung für die präzise Absperrung des Durchflusses von Fluiden und Gasen in Rohrleitungssystemen.
Die Absperrarmatur zeichnet sich durch ihre totraumfreie, robuste Bauweise, ihre hohe physiologische Unbedenklichkeit und ihre Zuverlässigkeit aus.
KÄHLER Kükenhähne können während des Betriebs jederzeit gefahrlos von außen nachgedichtet werden.
Dieses Alleinstellungsmerkmal unter den verschiedenen Armaturenarten ist ein wichtiges Element innerhalb der Konstruktion des Hahnes
und erfüllt verblüffend sicher und dauerhaft seine Funktion zur einwandfreien Abdichtung sowohl nach innen (in allen Durchflussrichtungen) als auch nach außen
und trägt zu einer nahezu unbegrenzten Lebensdauer der Armatur bei.
KÄHLER Kükenhähne stammen auch aus eigener Entwicklung.
Von der Planung über die Fertigung bis zur Auslieferung unterliegen sie einer strengen Qualitätskontrolle durch unser qualifiziertes Team.
Wir bieten mehr als 100 verschiedene Varianten an, die eine breite Auswahl an Materialien und Konstruktionen umfassen.
Bei Bedarf sind wir in der Lage, maßgeschneiderte Sonderlösungen zu entwickeln, die auf die spezifischen Anforderungen unserer Kunden zugeschnitten sind,
und stellen so sicher, dass Sie die optimale Lösung für jeden Einsatzzweck erhalten.
Im Vergleich zu anderen Herstellern überzeugen KÄHLER Kükenhähne auch durch attraktive Lieferzeiten,
ein hervorragendes Preis-Leistungsverhältnis bei höchsten Qualitätsstandards sowie einen verlässlichen After-Sales-Service.
KÄHLER Kükenhähne finden in einer Vielzahl von Anwendungsbereichen Verwendung,
darunter Fernwärme- und Fernkälteversorgung, Industrie- und Anlagentechnik, Apparate- und Rohrleitungsbau, Zementindustrie, Chemie und Petrochemie.
Sie sind besonders geeignet für Systeme, in denen Zuverlässigkeit und Effizienz von größter Bedeutung sind.
Anwendungen
KÄHLER Kükenhahn
- für viele unterschiedliche Anwendungen in Heizungs-, Kühl-, Öl oder Gassystemen konstruiert, insbesondere geeignet für schwierige Einsatzzwecke in Industrie, Zementindustrie, Chemie oder Petrochemie sowie für Anlagen mit hohen Standzeiten
- einsetzbar für diverse Medien, wie z.B. Fernwärme, Heizwarmwasser, Klima-Kaltwasser, Öl, Druckluft, Hochdruck und Gas, Petroleum, Erdöl, Rohöl, Chemikalien sowie Zement, speziell geeignet für feststoffhaltige, abrasive oder kristalline Medien
- robust und zuverlässig auch bei hohem Druck und Temperaturen bis +250°C
- Betriebsbedingungen gemäß Datenblatt
Konstruktion
KÄHLER Kükenhahn
- robustes Gehäuse aus Guss, Stahl, oder Edelstahl
- gradlinige, kompakte Bauweise selbst bei hohen Nennweiten
- nachjustierbares konisches oder zylindrisches Küken aus Guss, Stahl, Edelstahl, Duplex, Titan, Hastelloy mit exakter, totraumfreier Passung in das Hahngehäuse (Beschichtung möglich)
- einteilige oder entkoppelte Konstruktion von Küken und Spindel (modellabhängig)
- konstanter, über integrierte Dichtmittelschraube nachpressbarer Dichtmittelfilm zwischen Gehäuse und Zylinder
- Spindelabdichtung u.a. mit wartungsfreiem, stopfbuchslosem O-Ring aus Perbunan oder PTFE mit Niro-Feder oder O-Ring + Graphit
- 90-Grad-Betätigung mit Auf-/Zu-Anschlag mittels Sternschlüssel (bis DN150), Schneckenradgetriebe, elektrischem, pneumatischem oder hydraulischem Antrieb
- Double Block and Bleed Funktion für kritische Medien (modellabhängig)
Ausführungen
KÄHLER Kükenhahn
- Nennweiten:
DN15-900 - Druckstufen:
PN6-420 - Anschlussarten:

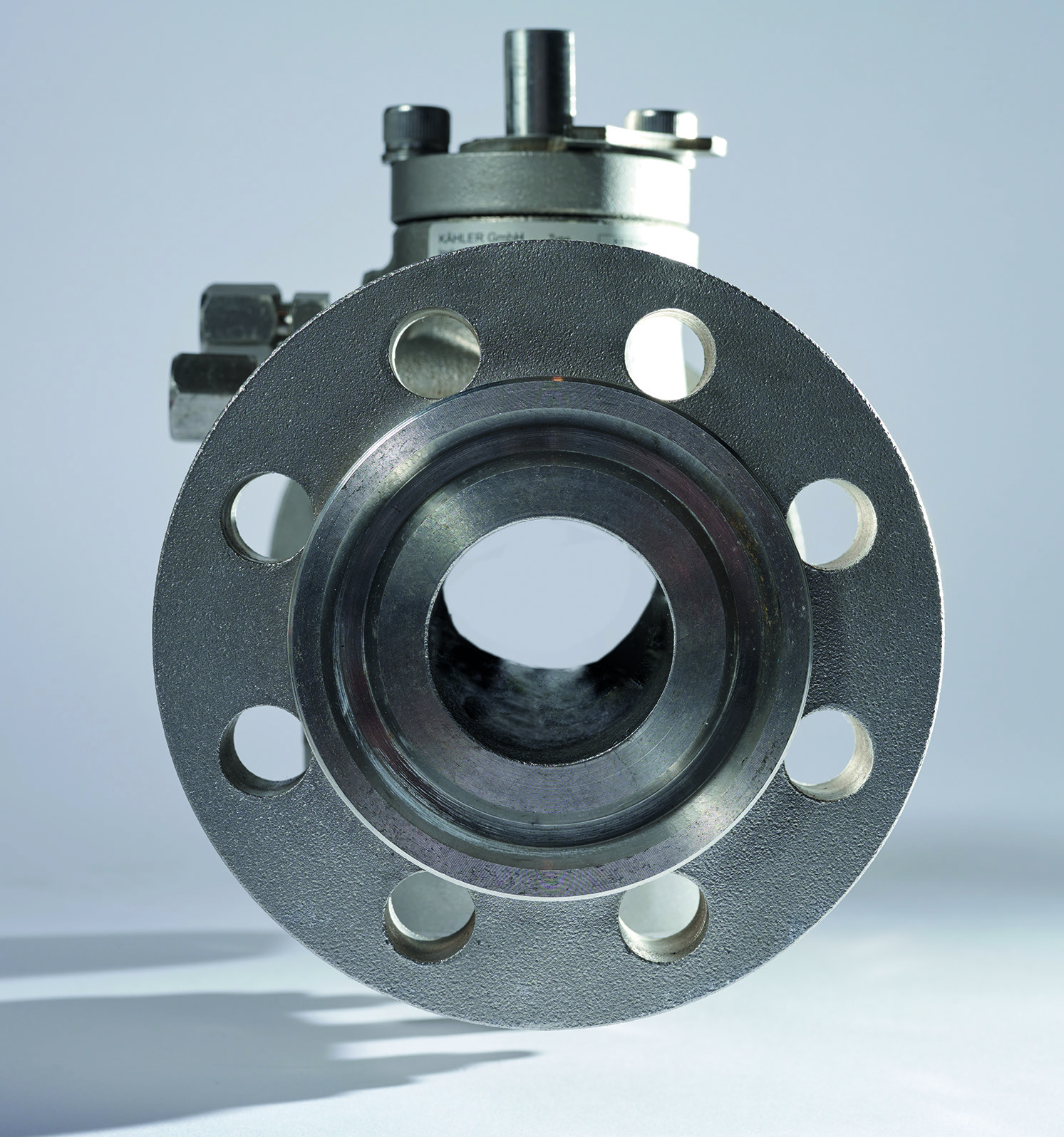

Flansch
Gewinde
Schweißende - Durchgangsarten:
voller rechteckiger Durchgang oder
reduzierter rechteckiger Durchgang,
voller runder Durchgang für besondere Einsatzzwecke - Betätigung:
optional mit Handhebel, Handgetriebe, pneumatischem, elektrischem oder hydraulischem Antrieb erhältlich - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften KÄHLER Kükenhähne
Robuste, kompakte Konstruktion aus hochwertigen Materialien
- aus hochwertigen Materialien nach höchsten Qualitätsstandards hergestellt
- unkomplizierte, gradlinige, kompakte Bauweise
- platzsparendes Design selbst bei großen Nennweiten
- hohe Benutzer- und Umweltfreundlichkeit
- hohe Energieeffizienz
- robust und zuverlässig auch bei hohem Druck und Temperaturen bis +250°C
- passgenaue, totraumfreie Konstruktion von Gehäuse und Absperrkörper
- totraumfrei in offener und geschlossener Stellung
- besonders widerstandsfähig gegenüber feststoffhaltigen, abrasiven oder kristallenen Medien
- beständig gegenüber Verschleiß und Korrosion
- überdurchschnittlich lange Lebensdauer
Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- frei wählbare Einbaulage
- anspruchsloses Verhalten im Einsatz
- ausgezeichnete Durchflusswerte sowie äußerst geringe Druckverluste auch bei Standardmodellen mit rechteckigem Durchgang
- vollständige bi-direktionale Dichtheit
- robuste, verschleißfreie Dichtringe mit langer Lebensdauer
- stopfbuchslos
- flexibler und leicht drehbarer Sitz im Gehäuse
- einwandfreies Schalten auch nach sehr langen Stillstandzeiten
- 90-Grad-Betätigung mit Auf/-Zu-Anschlag und deutlicher Stellungsanzeige
- kein Festsetzen des Zylinders möglich
- molchbar (Modelle mit vollem rundem Durchgang)
- gute und kostengünstige Isolierbarkeit
- einfache Wartung und Reparatur
Nachdichten mit System - so einzigartig wie effektiv
- nahezu unbegrenzte Lebensdauer dank Nachdichtbarkeit des Systems durch Nachpressen von Dichtmittel über integrierte Dichtmittelschraube
- einwandfreie Abdichtung nach innen (in allen Durchflussrichtungen) und nach außen
- korrosions- und verschleißfreie Dichtflächen
- unempfindlich gegenüber Fremdkörpern
- keine Berührung von Metall auf Metall

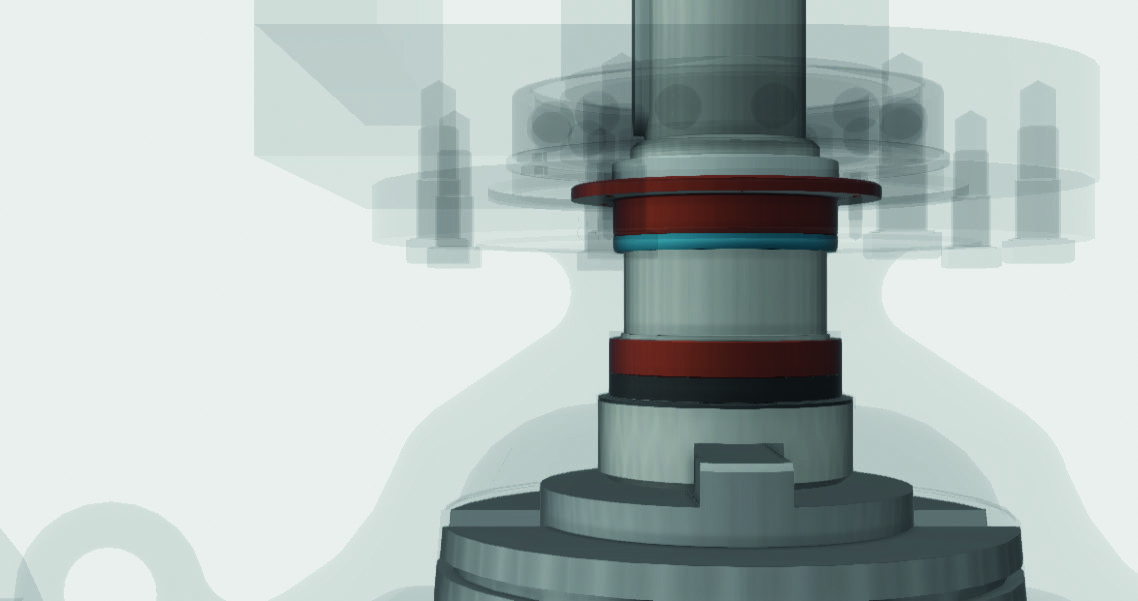

Engineering on top
- Planung und Produktion aus eigener Entwicklung
- engmaschige Überwachung der Fertigung bis zur Auslieferung
- durchgehende, strenge Qualitätskontrollen
verlässlicher After-Sales-Service
- zuverlässige Kundenbetreuung über die gesamte Nutzungsdauer
- fachkundige Beratung bei Erweiterungen und Anpassungen bestehender Industrie-Armaturen

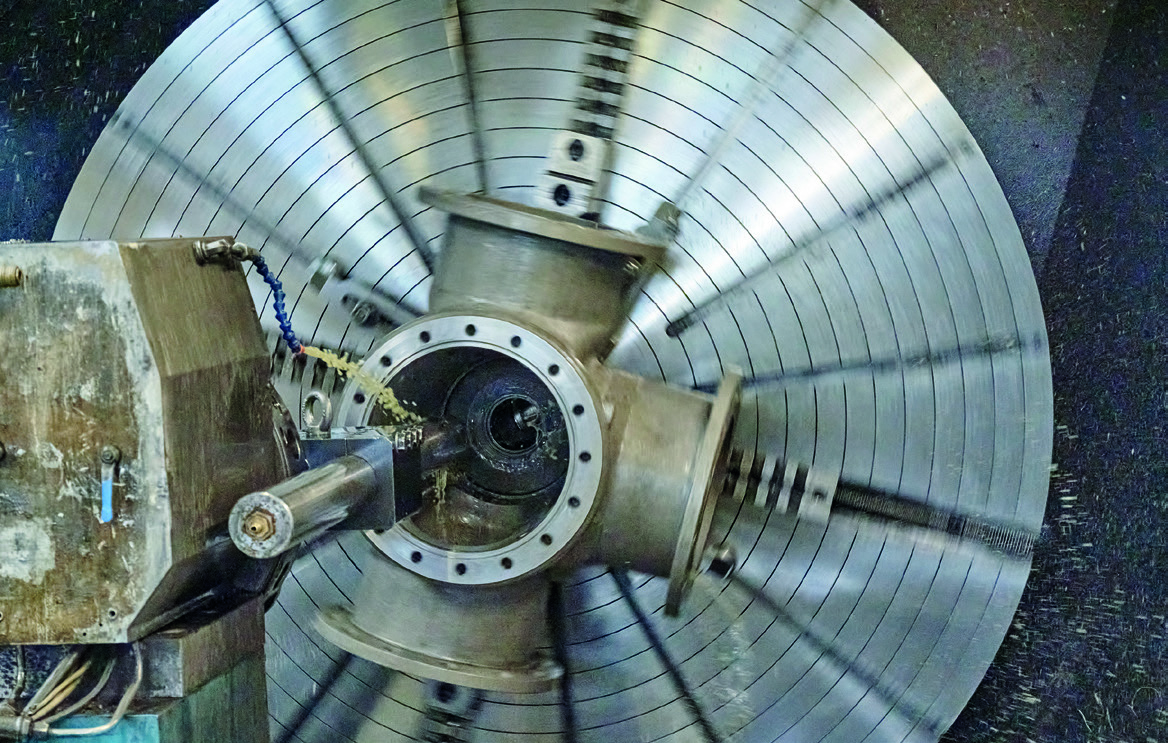

- hochwertiger Instandsetzungsservice im unwahrscheinlichen Fall von Funktionsproblemen
- qualifizierte Überwachung der Generalüberholung
Das könnte Sie auch interessieren:
Kükenhahn oder Kugelhahn: Vergleich und Auswahlhilfe. Dichtprinzip, Wartung und Druckverlust der beiden Bauarten im direkten Vergleich.
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Kähler Kükenhähne“
Nachfolgende Produkte sind in unserem Webshop erhältlich. Weitere Größen und Ausführungen auf Anfrage.
K616144H 2" (DN50) class 600 FL/FL R.T.J
KÄHLER Kükenhahn, nachdichtbar Amerik. Standard API 598 Regular pattern Druckstufe Class 600 Regular Pattern rechteckiger Durchgang ANSI-Flanschen RTJ Baulänge ASME B16.10 Gehäuse 1.4408 (ASTM A351 CF8M) Küken 1.4408 (ASTM A351 CF8M) PTFE beschichtet Spindel 1.4571 (ASTM A182 F316) Druck-Temperaturbereich nach ASME B16.34 Schmiernippel nach DIN 3404 M1 (Ø16mm) Verwenbar für - Temperaturbereich -10 bis +180°C - Medien der Fluidgruppe II nach DGRL 2014/68/EU mit Handhebel
KÄHLER 2-Wege-Kükenhahn red DG PN16
KÄHLER Kükenhahn, nachdichtbar Typ K112134 PN16 DN20 - DN900 Baulänge nach EN558-1 Reihe 1 mit konischem Hahnküken rechteckiger reduzierter Durchgang beids. Flansche nach EN1092 Gehäuse Stahlguß EN 1.0619 (ASTM A216 WCB) Küken Edelstahl EN 1.4006 (ASTM A217 CA15) vernickelt Spindel EN 1.4006 (ASTM A182 F6a) vernickelt Standard Dichtmittel 161 Einsatzbereich bis 160°C Betätigung via Handhebel oder ISO-Aufbauflansch
KÄHLER 2-Wege-Kükenhahn voller DG PN16
KÄHLER Kükenhahn, nachdichtbar Typ K122134 PN16 DN20 - DN900 Baulänge nach EN558-1 Reihe 1 mit konischem Hahnküken voller Durchgang beids. Flansche nach EN1092 Gehäuse Stahlguß EN 1.0619 (ASTM A216 WCB) Küken Edelstahl EN 1.4006 (ASTM A217 CA15) vernickelt Spindel EN 1.4006 (ASTM A182 F6a) vernickelt Standard Dichtmittel 161 Einsatzbereich bis 160°C Betätigung via Handhebel oder ISO-Aufbauflansch
KÄHLER 3-Wege-Kükenhahn red DG PN16
KÄHLER Kükenhahn, nachdichtbar Typ K1821XX PN16 DN50 - DN900 Baulänge nach EN558-1 Reihe 1 mit konischem Hahnküken reduzierter T- Durchgang beids. Flansche nach EN1092 Gehäuse Stahlguß EN 1.0619 (ASTM A216 WCB) Küken Edelstahl EN 1.4006 (ASTM A217 CA15) vernickelt Spindel EN 1.4006 (ASTM A182 F6a) vernickelt Standard Dichtmittel 161 Einsatzbereich bis 160°C Betätigung via Handhebel oder ISO-Aufbauflansch
FAQ - Häufig gestellte Fragen zu Kähler Kükenhähnen
Was zeichnet KÄHLER Kükenhähne aus?
KÄHLER Kükenhähne sind nachdichtbare, metallisch dichtende Kükenhähne aus eigener Entwicklung. Sie sind totraumfrei, stopfbuchslos, in beliebiger Einbaulage montierbar und bis +250 °C einsetzbar. Über eine integrierte Dichtmittelschraube lassen sie sich im laufenden Betrieb von außen nachdichten. KÄHLER bietet mehr als 100 Varianten in Guss, Stahl, Edelstahl, Duplex, Titan und Hastelloy an, mit Service und Instandsetzung über die gesamte Nutzungsdauer.
Wer entwickelt und fertigt die KÄHLER Kükenhähne?
KÄHLER entwickelt die Kükenhähne seit 2020 selbst. Das Team in Burscheid plant und konstruiert die Armaturen, gibt der Produktion klare Vorgaben, überwacht die Fertigung und prüft die Qualität bis zur Auslieferung. Dadurch kann KÄHLER Varianten und Sonderlösungen schnell anpassen und kennt jede Armatur bis ins Detail. Das zahlt sich später bei Ersatzteilen und Instandsetzung aus.
Welche Nennweiten, Druckstufen und Werkstoffe sind möglich?
KÄHLER Kükenhähne gibt es von DN15 bis DN900 in PN6 bis PN420 oder nach amerikanischer Norm in Class 150 bis 2500. Gehäuse bestehen aus Guss, Stahl oder Edelstahl, Küken aus Guss, Stahl, Edelstahl, Duplex, Titan oder Hastelloy, auf Wunsch vernickelt oder PTFE-beschichtet. Anschlüsse sind als Flansch, Gewinde oder Schweißende ausführbar. Neben 2-Wege-Hähnen sind 3- und 4-Wege-Ausführungen zum Umschalten und Verteilen lieferbar.
Welche Angaben braucht KÄHLER für die Auslegung eines Kükenhahns?
Für die Auswahl aus über 100 Varianten benötigt KÄHLER Medium, Betriebsdruck, Betriebstemperatur, Nennweite, Anschlussart, Schalthäufigkeit und die gewünschte Betätigung. Hilfreich sind außerdem Angaben zu Feststoffanteil, Einbaulage und geforderten Normen oder Zertifikaten. Auf dieser Basis legt KÄHLER Werkstoffe, Durchgangsform, Oberflächenbeschichtung und das passende Dichtmittel fest und erstellt das Angebot.
Welche Standard-Baureihen gibt es?
Beispiele aus dem Programm: Typ K112134 ist ein 2-Wege-Kükenhahn PN16 mit reduziertem Rechteckdurchgang, Typ K122134 die Variante mit vollem Durchgang. Beide haben ein Stahlgussgehäuse 1.0619 (WCB), ein vernickeltes Küken aus 1.4006, Flansche nach EN 1092 und Baulänge nach EN 558-1 Reihe 1. Typ K1821XX ist ein 3-Wege-Kükenhahn mit T-Durchgang. Typ K616144H in Class 600 mit RTJ-Flanschen besteht aus Edelstahl CF8M und ist nach API 598 geprüft.
Nach welchen Normen werden KÄHLER Kükenhähne ausgeführt?
Europäische Ausführungen haben Flansche nach EN 1092 und Baulängen nach EN 558-1, die Einstufung erfolgt nach der Druckgeräterichtlinie 2014/68/EU. Ausführungen nach amerikanischem Standard haben ASME-Flansche, Baulängen nach ASME B16.10, Druck-Temperatur-Grenzen nach ASME B16.34 und werden nach API 598 geprüft. Die Schmiernippel entsprechen zum Beispiel beim Typ K616144H der DIN 3404. Welche Normen gelten, wird mit der Spezifikation des Projekts festgelegt.
Bis zu welcher Temperatur sind KÄHLER Kükenhähne einsetzbar?
Je nach Werkstoff, Dichtmittel und Spindelabdichtung sind KÄHLER Kükenhähne bis +250 °C einsetzbar. Standardausführungen mit Dichtmittel Nr. 161 sind bis 160 °C ausgelegt. Für höhere Temperaturen werden Dichtmittel und Spindelabdichtung, zum Beispiel O-Ring mit Graphit, auf die Anwendung abgestimmt.
Wie werden KÄHLER Kükenhähne betätigt?
Alle Kükenhähne schalten mit einer 90°-Drehung bis zum Anschlag und haben eine deutliche Stellungsanzeige. Bis DN150 erfolgt die Betätigung meist per Handhebel oder Sternschlüssel, größere Nennweiten erhalten ein Schneckenradgetriebe. Viele Standardtypen haben einen ISO-Aufbauflansch, auf den elektrische, pneumatische oder hydraulische Antriebe montiert werden können.
Gibt es KÄHLER Kükenhähne mit Double Block and Bleed?
Ja, modellabhängig. Bei Double Block and Bleed dichten zwei unabhängige Absperrstellen ab, der Raum dazwischen kann entleert und auf Dichtheit geprüft werden. Das wird bei kritischen Medien und an Trennstellen gefordert, an denen sicher gearbeitet werden muss. Welche Nennweiten und Druckstufen verfügbar sind, klärt KÄHLER mit der Anfrage. Brdr. Christensens bietet mit dem Typ 55 eine DBB-Ausführung mit zwei Küken in einem Gehäuse.
Kann KÄHLER bestehende Kükenhähne anderer Hersteller ersetzen oder anpassen?
Ja. KÄHLER erweitert, überholt und passt bestehende Industriearmaturen an und liefert Ersatz mit passender Baulänge und Anschlussgeometrie. Für den Tausch werden Typenschilddaten, Baulänge, Anschluss, Nennweite, Druckstufe und Medium benötigt. Weil Kükenhähne häufig mit genormter Baulänge nach EN 558-1 gefertigt sind, lässt sich die Rohrleitung meist unverändert weiterverwenden.
Welchen After-Sales-Service gibt es für KÄHLER Kükenhähne?
KÄHLER betreut die Kükenhähne über die gesamte Nutzungsdauer: technische Beratung, Dichtmittel und Ersatzteile, Hilfe bei Funktionsproblemen vor Ort sowie Instandsetzung und Generalüberholung mit Befundbericht und Prüfung. Weil KÄHLER die Armaturen selbst entwickelt, liegen Zeichnungen und Werkstoffdaten vor, was Reparaturen und Nachfertigungen vereinfacht. Bei Problemen kommt das Team auch lange nach Ablauf der Gewährleistung.

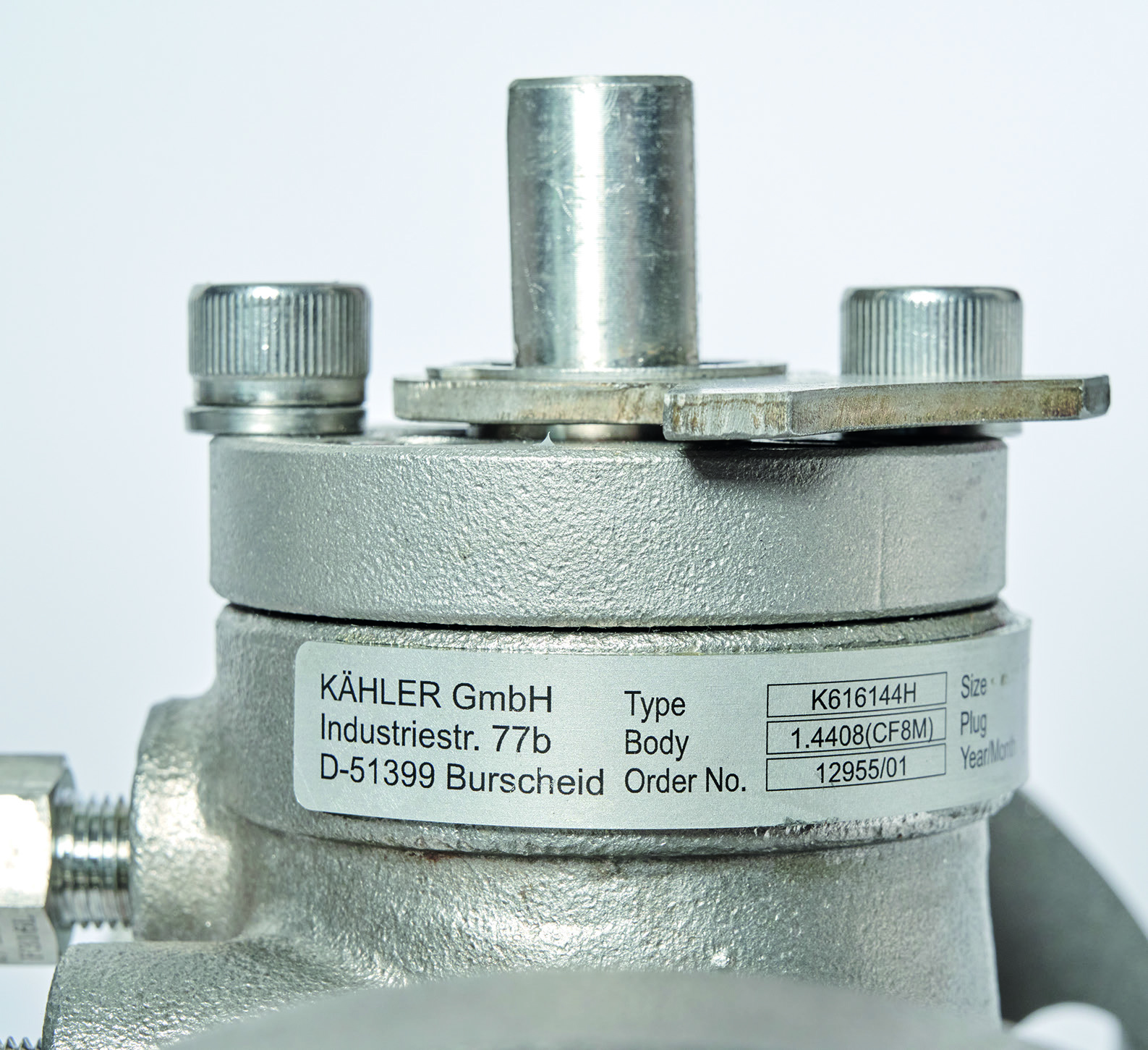

Wie ist die Spindel eines KÄHLER Kükenhahns abgedichtet?
Die Spindeldurchführung ist stopfbuchslos. Je nach Medium und Temperatur dichtet ein wartungsfreier Profilring aus Perbunan (NBR) oder PTFE mit Edelstahlfeder oder eine Kombination aus O-Ring und Graphit. Zusätzlich wirkt der Dichtmittelfilm nach außen. Weil der Schaltweg nur eine Vierteldrehung beträgt, verschleißen die Dichtringe kaum und halten sehr viele Schaltspiele aus.
Was unterscheidet KÄHLER Kükenhähne von den PR-Kükenhähnen von Brdr. Christensens?
KÄHLER führt beide Linien. Die PR-Kükenhähne stammen von Brdr. Christensens aus Dänemark und sind vor allem in Öl und Gas, Petrochemie und Zementindustrie verbreitet, mit festem Typenprogramm und Einsatz bis +250 °C. KÄHLER Kükenhähne stammen aus eigener Entwicklung, decken über 100 Varianten ab und werden für kundenspezifische Anforderungen angepasst. Beratung, Ersatzteile und Instandsetzung gibt es für beide Linien.
