Gaskugelhähne / Kugelhähne für Gas

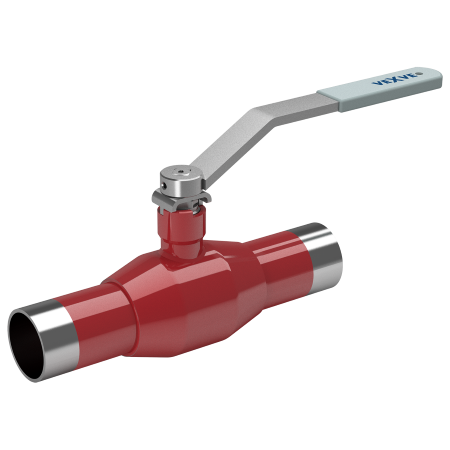

Der VEXVE Gaskugelhahn (Typ NAVAL) wurde speziell für Erdgas- und Druckluftsysteme konstruiert,
um den speziellen Anforderungen von Gas und Druckluft gerecht zu werden.
Die vollverschweißte Armatur wird aus qualitativ hochwertigen Materialien hergestellt
und überzeugt durch hohe Zuverlässigkeit und eine lange Lebensdauer.
Anwendungen Gaskugelhahn
- für viele unterschiedliche Anwendungen konstruiert, speziell für Erdgas- und Druckluftsysteme geeignet
- Betriebsbedingungen gemäß Datenblatt
Konstruktion Gaskugelhahn

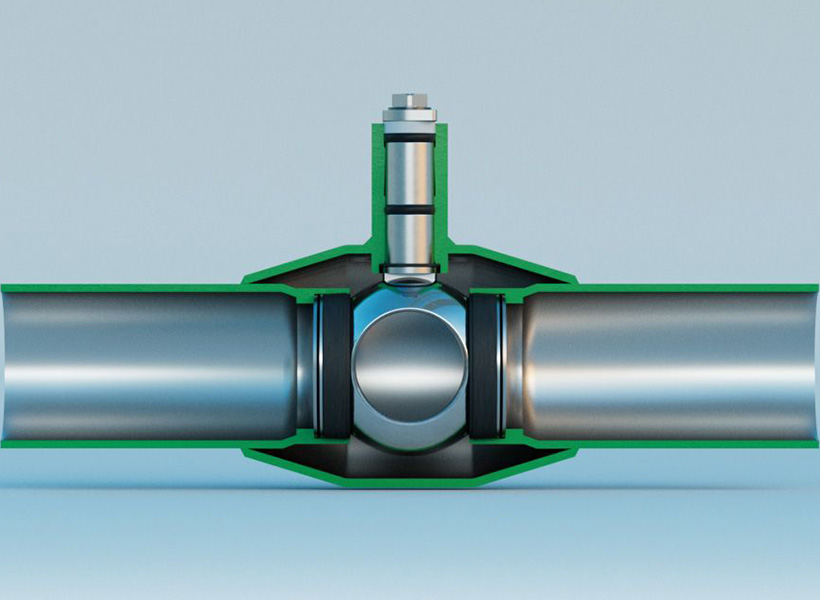

- vollverschweißtes Stahlgehäuse in kompakter Bauweise
- schwimmende Kugel aus Edelstahl mit federbelasteten, graphitverstärkten PTFE-Dichtschalen

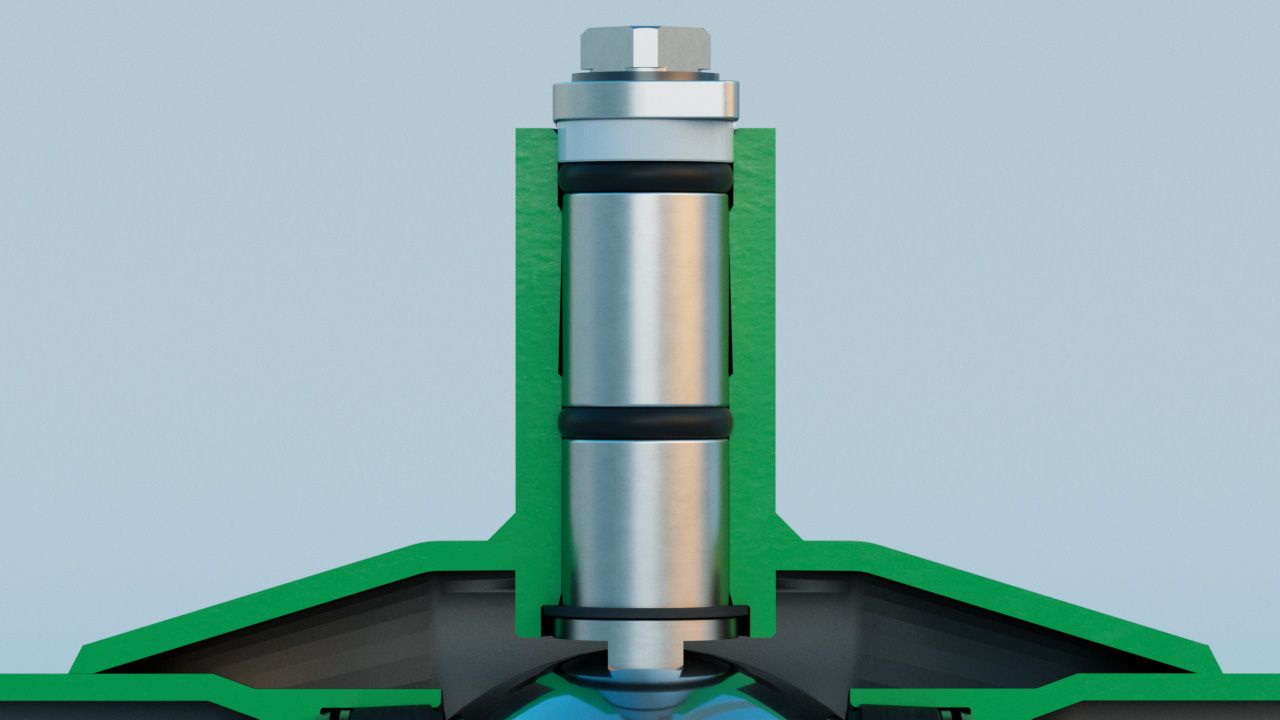

- ausblassichere Spindel aus Edelstahl mit 3-facher Abdichtung (zwei FPM/NBR-O-Ringe + graphitverstärkter PTFE-Druckring)
- inkl. Handhebel oder Handgetriebe mit 90° Auf-/Zu-Anschlag

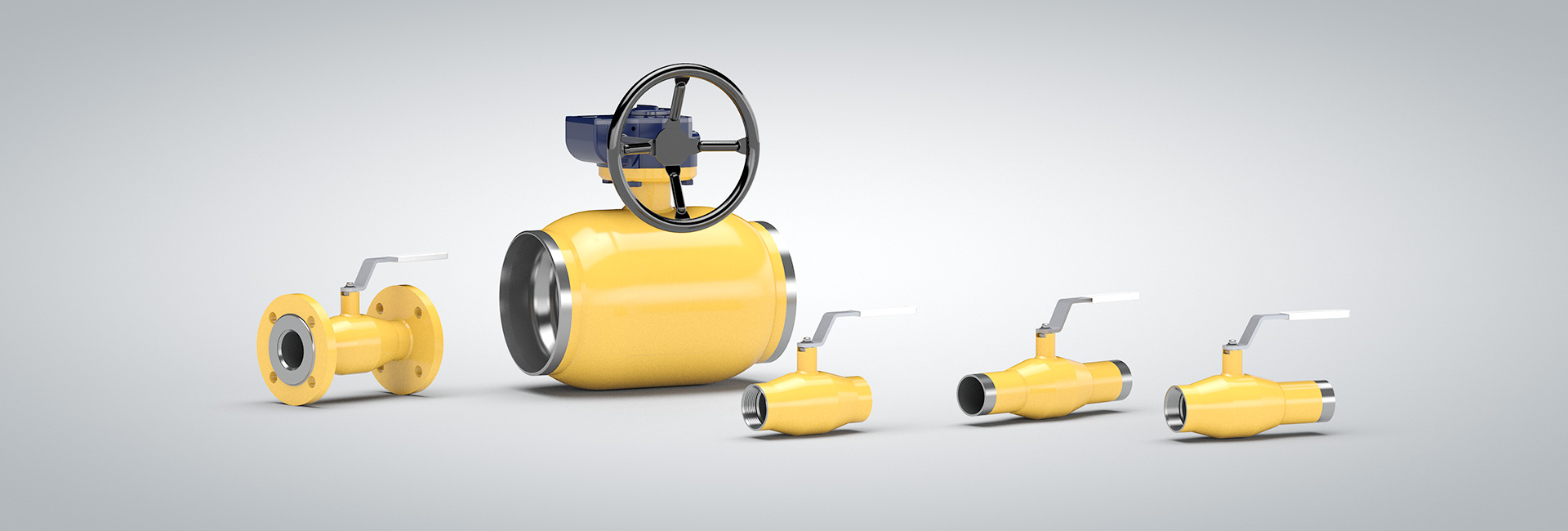

Ausführungen Gaskugelhahn
- Nennweiten:
DN10–800 - Druckstufen:
PN16, 25, 40 - Anschlussarten:
beidseitig Schweißenden: DN10-800
beidseitig Flansch: DN15-800
beidseitig Innengewinde: DN15-50
Schweißende/Flansch: DN15-300
Schweißende/Innengewinde: DN15-50 - Durchgangsarten:
voll oder reduziert - Betätigung:
Handhebel oder Handgetriebe,
optional pneumatischer, elektrischer oder hydraulischer Antrieb für jede Nennweite möglich - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften Gaskugelhähne
Vollverschweißte Konstruktion aus hochwertigen Materialien
- aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
- hohe Benutzer- und Umweltfreundlichkeit
- hohe Energieeffizienz
- robust und zuverlässig auch bei hohem Druck und hohen Temperaturen dank Druckbehälterstahl
- kompakte Bauweise
- platzsparendes Design
- wartungsfrei
- lange Lebensdauer
Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- für viele unterschiedliche Anwendungen auch in anspruchsvollen Umgebungen geeignet
- niedriges Drehmoment
- dank Auf/Zu-Anschlag kein Durchrotieren der Kugel möglich
- deutliche Stellungsanzeige
- vollständige bi-direktionale Dichtheit (EN 12266-1, Leckrate A)
- gute und kostengünstige Isolierbarkeit
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Gaskugelhähne“
Alle Produkte dieser Kategorie bieten wir Ihnen gerne auf Anfrage an.
FAQ - Häufig gestellte Fragen zu Gaskugelhähnen
Was unterscheidet einen Gaskugelhahn von einem normalen Kugelhahn?
Er ist speziell für Erdgas- und Druckluftsysteme konstruiert. Gehäuse aus Druckbehälterstahl, schwimmende Edelstahlkugel mit federbelasteten, graphitverstärkten PTFE-Dichtschalen und eine ausblassichere Spindel mit dreifacher Abdichtung aus FPM- oder NBR-O-Ringen und PTFE-Druckring sind auf die Anforderungen gasförmiger Medien abgestimmt.
Welche Nennweiten und Anschlüsse sind lieferbar?
DN10 bis DN800 in PN16, PN25 und PN40. Anschlüsse gibt es als Schweißenden (DN10 bis DN800), Flansch (DN15 bis DN800), Innengewinde (DN15 bis DN50) sowie als Kombinationen Schweißende/Flansch (DN15 bis DN300) und Schweißende/Innengewinde (DN15 bis DN50). Der Durchgang ist je nach Ausführung voll oder reduziert.
Ist der Gaskugelhahn wartungsfrei?
Ja. Das vollverschweißte Gehäuse hat keine Gehäuseverschraubung, die nachgezogen werden müsste, und die Spindel hat keine Stopfbuchse. Die Armatur ist bi-direktional dicht nach EN 12266-1, Leckrate A, und für lange Standzeiten ausgelegt. Ein 90°-Anschlag verhindert das Durchdrehen der Kugel.
Welche Zulassungen hat der Gaskugelhahn?
Für Gasleitungen der öffentlichen Versorgung gelten zusätzliche Anforderungen, etwa aus dem DVGW-Regelwerk. Welche Zulassung eine konkrete Ausführung hat, prüft KÄHLER anhand des Datenblatts, bevor ein Angebot erstellt wird. Für Gas in Gebäuden gibt es außerdem Messing-Gaskugelhähne mit DIN-DVGW-Zulassung.
Kann der Gaskugelhahn mit Antrieb geliefert werden?
Ja, für jede Nennweite ist optional ein pneumatischer, elektrischer oder hydraulischer Antrieb möglich. KÄHLER stimmt den Antrieb auf Drehmoment, Stellzeit, Ansteuerung und Umgebungsbedingungen ab. Für explosionsgefährdete Bereiche gibt es Antriebe in ATEX-Ausführung.
