Schmutzfänger
Mit unseren vollverschweißten Schmutzfängern sichern Sie Ihre Anlagen effektiv gegen Verunreinigung ab.
Was sind Schmutzfänger?
Schmutzfänger sind wichtige Bauteile im Rohrleitungsbau, die verwendet werden, um Schmutzpartikel und Verunreinigungen aus Rohrleitungen zu entfernen. Sie dienen dazu, die Leitungen vor Verstopfungen und Schäden zu schützen, die Wartung der Anlagen zu erleichtern und somit die Leistung und Lebensdauer der Anlage zu verbessern. In der Regel sind sie in den Rohrleitungen vor Pumpen, Armaturen und Wärmetauschern installiert. Meistens werden sie auch in Übergabestationen verwendet.

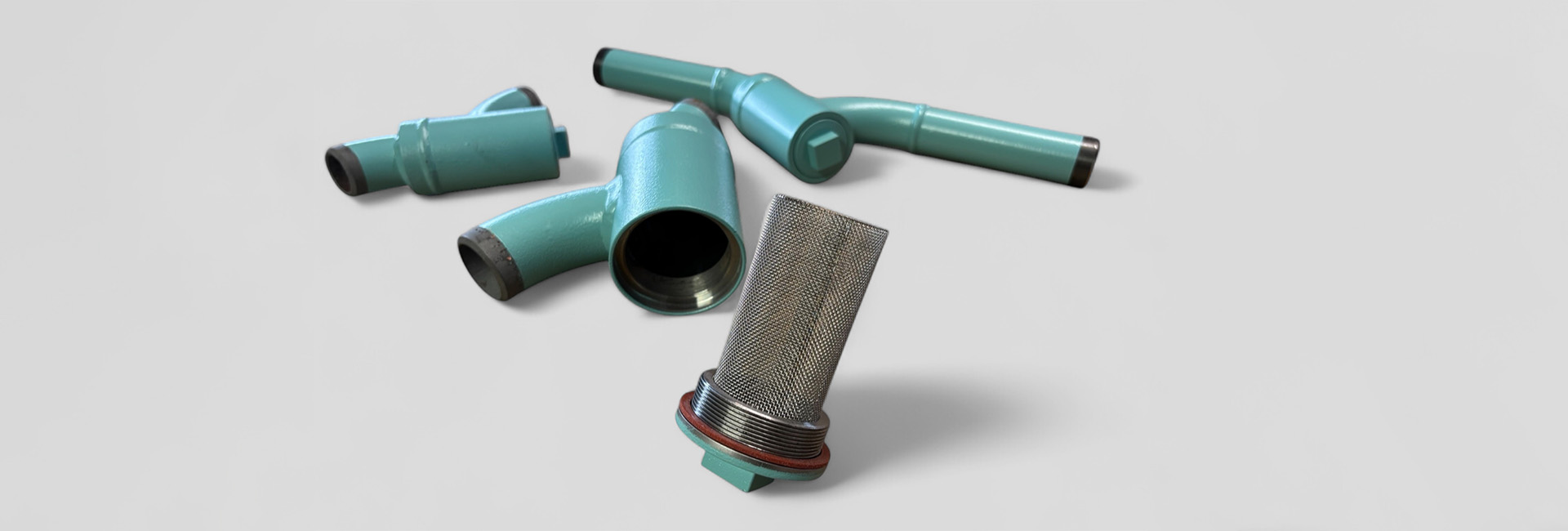

Unsere vollverschweißten Kähler Schmutzfänger enthalten ein Sieb, das Verunreinigungen aufgrund ihrer Größe sicher und zuverlässig aus der Rohrleitung entfernt. Hergestellt aus robusten Materialien bieten unsere Schmutzfänger eine hohe Beständigkeit gegen Druck, Temperatur und chemische Einflüsse.
Alle Schmutzfänger im Rohrleitungsbau müssen regelmäßig gewartet und gereinigt werden, um ihre Leistung und Lebensdauer zu erhalten.
Schmutzfänger finden in einer Vielzahl von Industriebereichen Einsatz - von der Chemie und Petrochemie über die Wasseraufbereitung bis hin zu Heizungs-, Lüftungs- und Klimaanlagen. Sie sind überall dort essenziell, wo Verunreinigungen im Medium zu Problemen führen könnten.
Die Integration eines Schmutzfängers schützt Ihre Anlagen vor Schäden, reduziert Wartungskosten und sorgt für einen störungsfreien Betrieb. Gleichzeitig trägt er zur Optimierung der Energieeffizienz und zur Einhaltung technischer Standards bei.
Anwendungen Schmutzfänger
- für viele unterschiedliche Anwendungen im Rohrleitungsbau, Anlagenbau oder in der Fernwärme konstruiert
- einsetzbar in offenen oder geschlossenen Heiz- und Kühlsystemen
- bis maximal 180°C
- Betriebsbedingungen gemäß Datenblatt
Konstruktion Schmutzfänger
- vollverschweißtes Stahlgehäuse in kompakter Bauweise

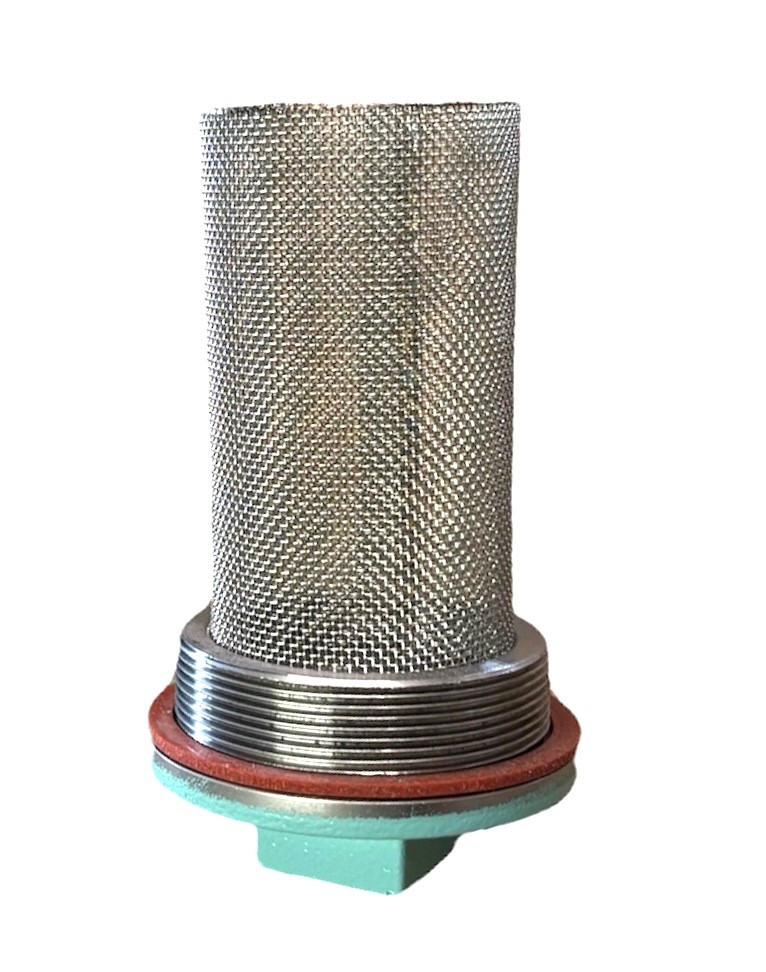

- inkl. Filtersieb aus Edelstahl
- inkl. Entleerungsstopfen mit Außenvierkant
- Dichtung: Klingersil, beids. graphitiert oder Silikon
Ausführungen Schmutzfänger
- Nennweiten:
DN20–40 - Druckstufen:
PN40 - Anschlussarten:
beidseitig Schweißenden - Durchgangsarten:
voller Durchgang - Betätigung:
Außenvierkant - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften Schmutzfänger
Vollverschweißte Konstruktion aus hochwertigen Materialien
- aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
- hohe Benutzer- und Umweltfreundlichkeit
- robust und zuverlässig auch bei hohem Druck und hohen Temperaturen dank Druckbehälterstahl
- besonders widerstandsfähig gegen unterschiedliche Wasserqualitäten und diverse Chemikalien
- kompakte Bauweise
- platzsparendes Design
- wartungsfrei
- lange Lebensdauer
Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- für viele unterschiedliche Anwendungen auch in anspruchsvollen Umgebungen geeignet
- vollständige Dichtheit (Stopfendichtung: Silikon VMQ 60)
- Maschenweite: 0,7mm (Standard)
- gute und kostengünstige Isolierbarkeit
- keine Probleme mit Kondensation
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Vollverschweißte Schmutzfänger“
Nachfolgende Produkte sind in unserem Webshop erhältlich. Weitere Größen und Ausführungen auf Anfrage.

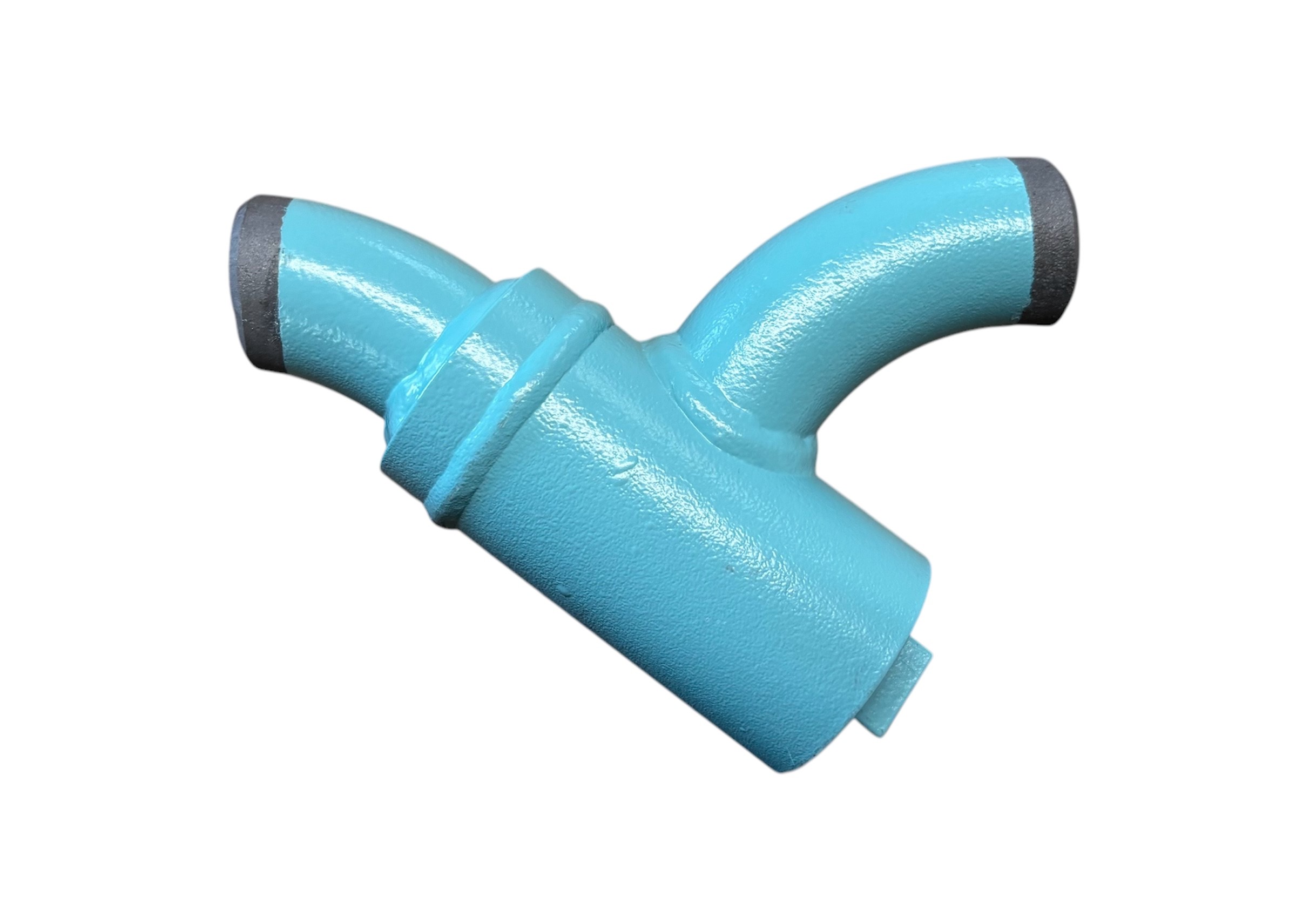

KÄHLER-Schmutzfänger KSV DN20 PN40
vollverschweißte Ausführung beidseitig Anschweißenden Gehäuse: Stahl P235TR2 (St 37.0) Sieb: Edelstahl 1.4301 Maschenweite: 0,70 mm
KÄHLER-Schmutzfänger KSV DN25 PN40
vollverschweißte Ausführung beidseitig Anschweißenden Gehäuse: Stahl P235TR2 (St 37.0) Sieb: Edelstahl 1.4301 Maschenweite: 0,70 mm

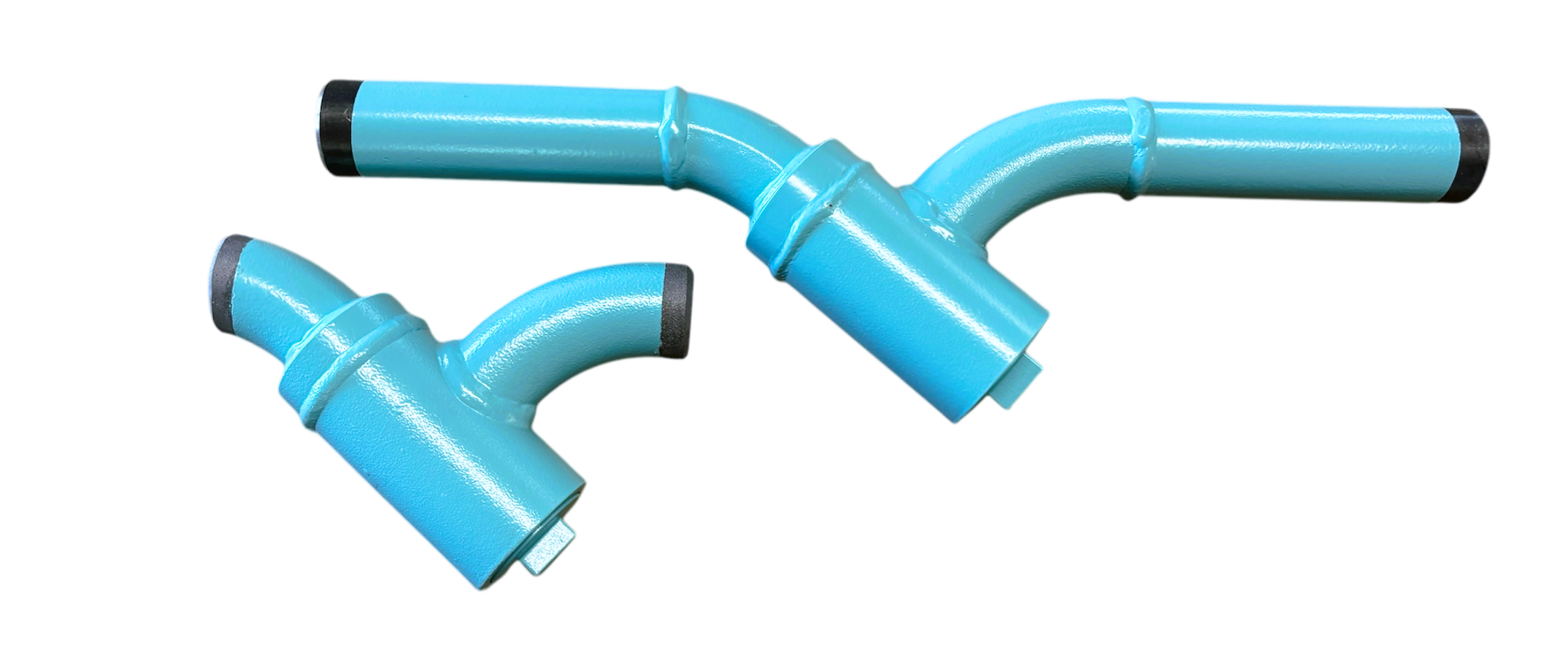

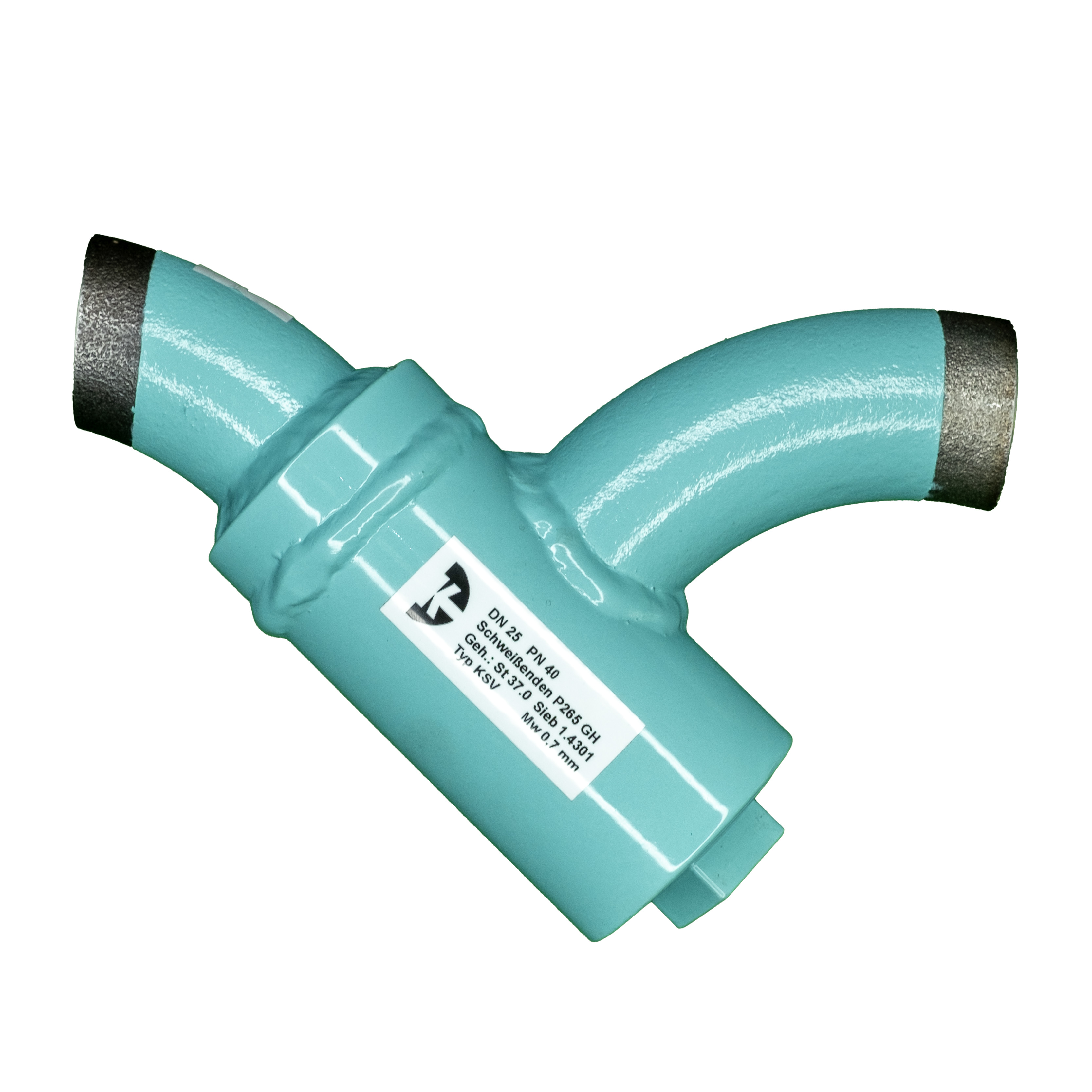

KÄHLER-Schmutzfänger KSV DN25 PN40
