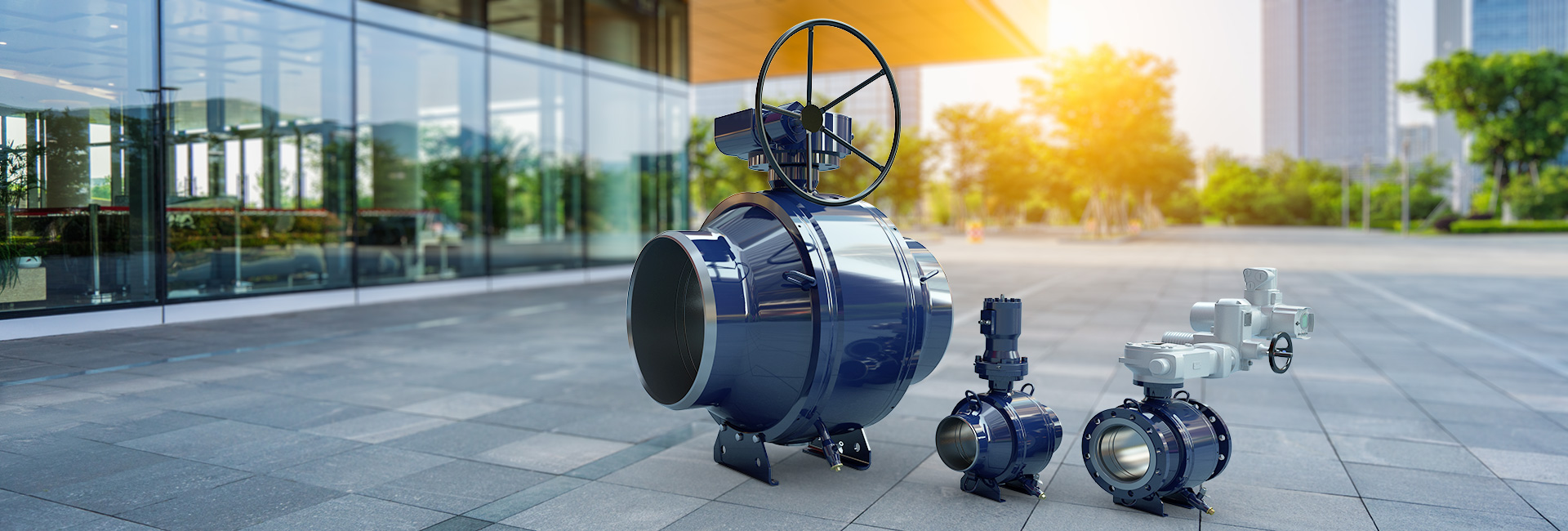

Zapfengelagerte Kugelhähne
Der zapfengelagerte Kugelhahn von VEXVE (Typ Naval) wurde für Systeme mit großen Nennweiten sowie anspruchsvolle Anwendungen konstruiert,
in denen aufgrund hoher Drücke oder hoher Temperaturen Höchstleistung gefordert ist.

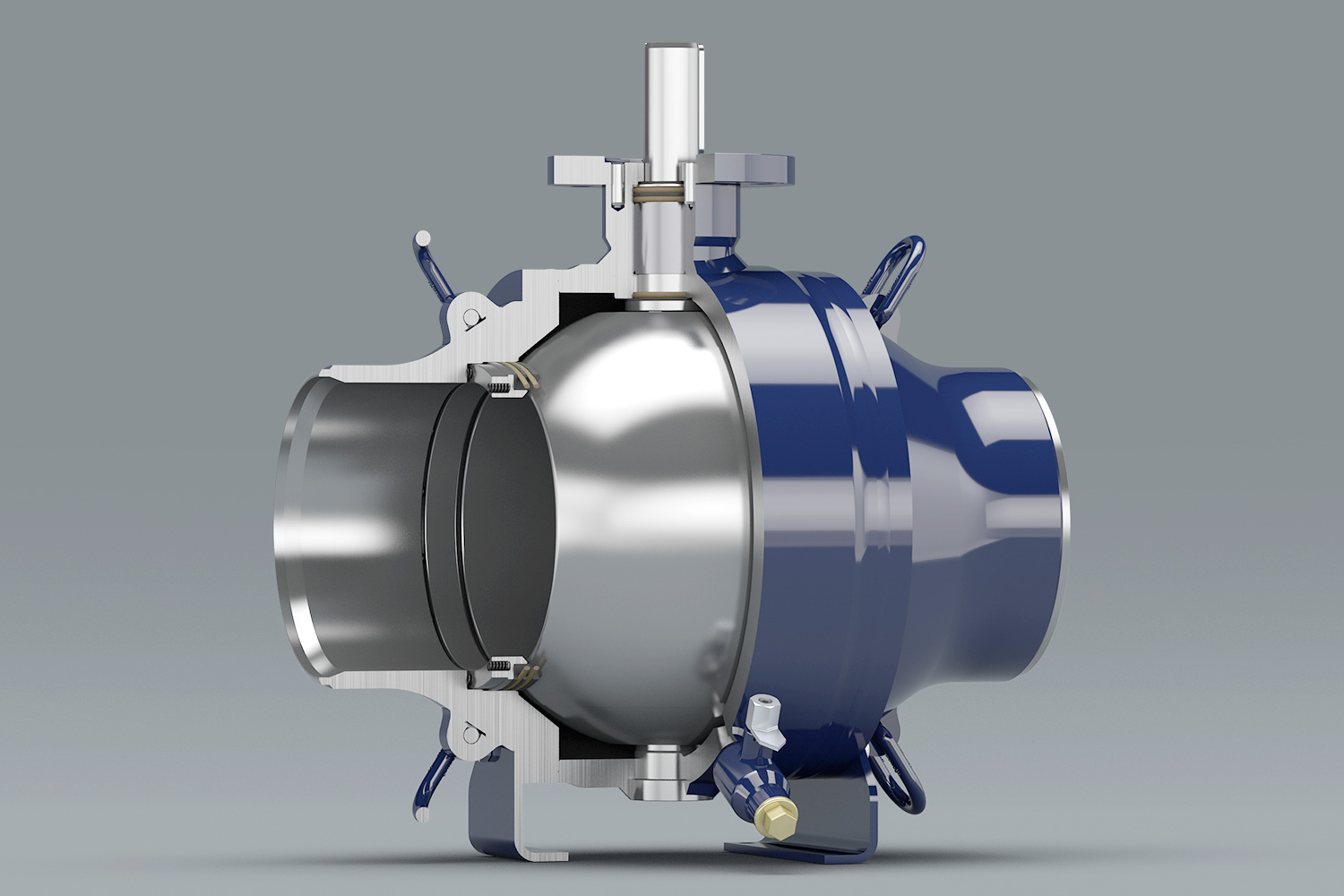

Bei der zapfengelagerten Konstruktion ist die Kugel an zwei Punkten fest mit der Spindel verbunden, was für größere Stabilität und längere Prozesslaufzeiten sorgt.
Die Dichtungsringe sind schwimmend gelagert.
Ein weiteres besonderes Merkmal der zapfengelagerten Kugelhähne ist die integrierte "Double Block & Bleed"-Funktion,
die ein Entleeren des Gehäuses mit anschließender Dichtheitsprüfung auch unter Druck ermöglicht.
Die Kugeldichtschalen wiederum nutzen den Single-Piston-Effekt (SPE),
wodurch erhöhter Druck innerhalb des Kugelhahnes automatisch aus dem Totraum in die Rohrleitung weitergeleitet wird.
Zapfengelagerte Kugelhähne von Vexve können in einer Vielzahl von Prozesssteuerungsanwendungen eingesetzt werden,
wie z.B. in Heiz- und Kühlsystemen, Druckluft- oder Ölnetzen,
und eignen sich insbesondere bei Hochleistungsanwendungen oder Anschlüssen mit großen Nennweiten.
Anwendungen
zapfengelagerter Kugelhahn
- speziell für große Nennweiten, anspruchsvolle Prozesse und Bedingungen, wie z.B. hohe Drücke oder hohe Temperaturen, konstruiert
- einsetzbar für alle nichtaggressiven Medien, wie z.B. Fernwärme, Heizwarmwasser, Klima-Kaltwasser, Öl und Druckluft
- Betriebsbedingungen gemäß Datenblatt
Konstruktion
zapfengelagerter Kugelhahn
- vollverschweißtes Stahlgehäuse in kompakter Bauweise
- zapfengelagerte Kugel aus vernickeltem Stahl mit federbelasteten, schwimmend gelagerten, graphitverstärkten, PTFE-Dichtschalen
- Kugel-Dichtschalen mit Single-Piston-Effekt
- ausblassichere Spindel aus Edelstahl mit 3- bzw. 5-facher Abdichtung abhängig von der Nennweite (drei bzw. fünf FPM-O-Ringe + graphitverstärkter PTFE-Druckring)
- freie Spindel mit Aufbauflansch nach EN ISO 5211 (90° Auf-/Zu-Anschlag)
- inkl. Entleerungshahn mit Double Block & Bleed - Funktion
- inkl. vier Hebeösen
- inkl. Standfuß
Ausführungen
zapfengelagerter Kugelhahn
- Nennweiten:
DN125–1200 - Druckstufen:
PN16, 25, 40 - Anschlussarten:
beidseitig Schweißenden
beidseitig Flansch - Durchgangsarten:
voll oder reduziert - Betätigung:
optional mit Handgetriebe, pneumatischem, elektrischem oder hydraulischem Antrieb erhältlich - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften zapfengelagerte Kugelhähne
Vollverschweißte Konstruktion aus hochwertigen Materialien
- aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
- hohe Benutzer- und Umwelfreundlichkeit
- hohe Energieeffizienz
- robust und zuverlässig auch bei hohem Druck und hohen Temperaturen dank Druckbehälterstahl und zapfengelagerter Kugel
- robuste Bauweise
- platzsparendes Design
- wartungsfrei
- lange Lebensdauer
Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- leichter Einbau auch an Orten mit beengten Platzverhältnissen dank Hebeösen und Standfuß
- für viele unterschiedliche Anwendungen besonders auch in anspruchsvollen Umgebungen geeignet
- niedriges Drehmoment
- dank Auf/Zu-Anschlag kein Durchrotieren der Kugel möglich
- vollständige bi-direktionale Dichtheit (EN 12266-1, Leckrate A)
- absorbiert Druckschläge ohne Schäden an der Struktur
- gute und kostengünstige Isolierbarkeit
- keine Probleme mit Kondensation
Zuverlässige Dichtheit

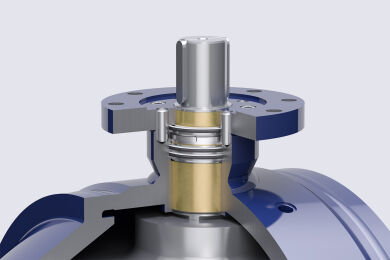

- sicherer Betrieb durch ausblassichere, mit drei O-Ringen (DN125-400) bzw. fünf O-Ringen (DN450-1200) ausgestattete Spindel
- obere zwei O-Ringe in beiden Varianten bei Bedarf austauschbar

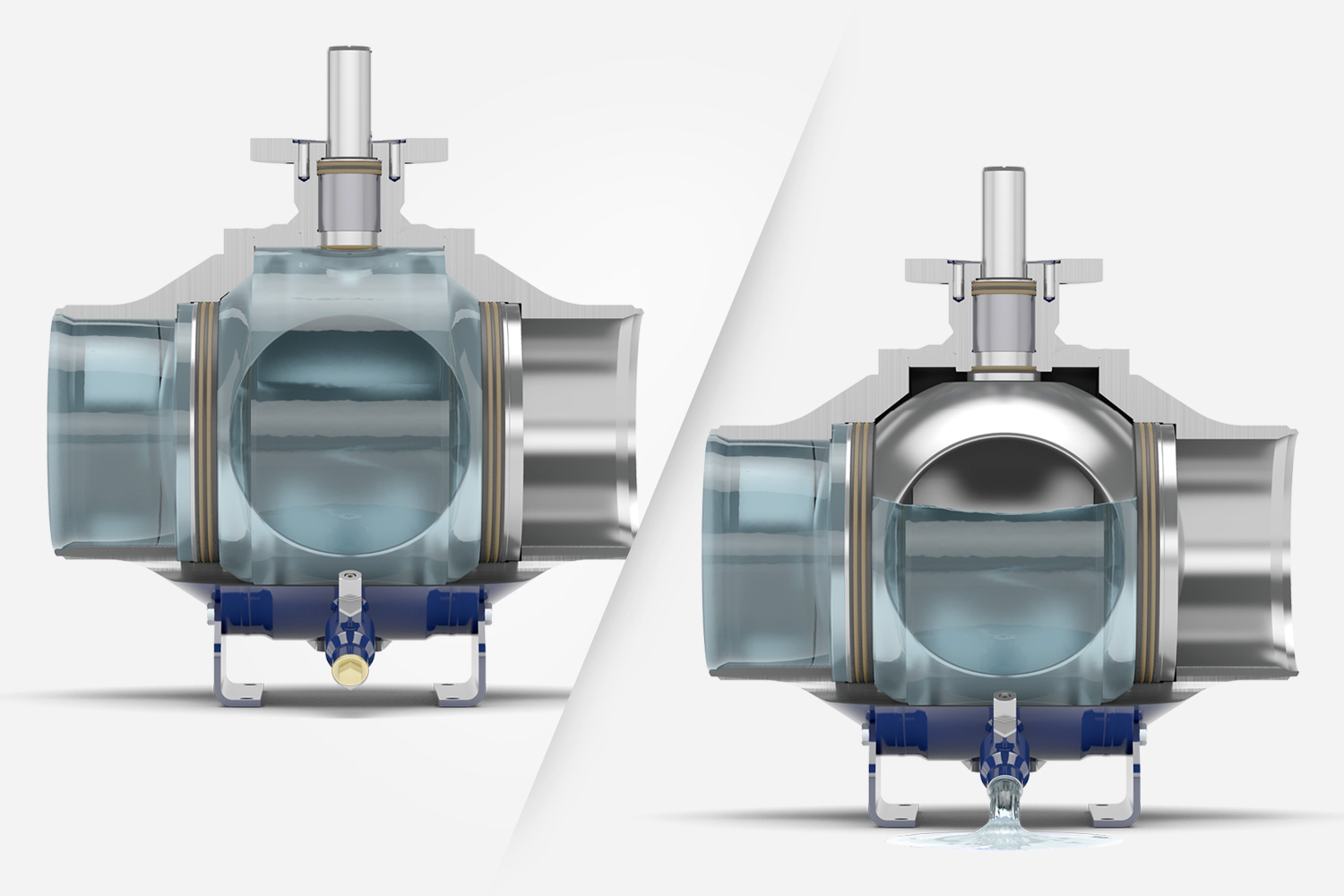

„Double Block & Bleed“ - Multifunktionalität in nur einer Armatur
- kombinierte Doppelabsperr- und Entleerungsfunktion für eine sichere und zuverlässige Dichtigkeitsprüfung auch unter Druck
- platzsparend, leicht und ressourcenschonend durch Wegfall zusätzlicher Absperr- und Entleerungsventile

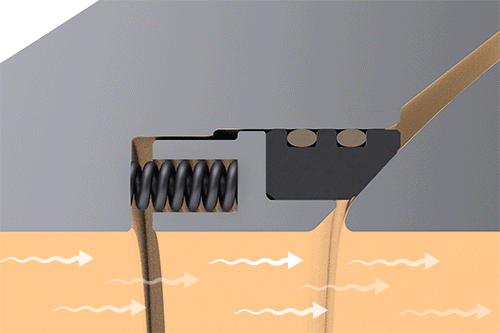

„Single-Piston“-Effekt - erhöhte Sicherheit durch Druckentlastung
- mit Single-Piston-Effekt (SPE) ausgestattete Kugeldichtschalen
- erhöhte Sicherheit durch automatische Weiterleitung von erhöhtem Druck innerhalb des Totraums in die Rohrleitung
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Zapfengelagerte Kugelhähne“
Nachfolgende Produkte sind in unserem Webshop erhältlich. Weitere Größen und Ausführungen auf Anfrage.
KÄHLER Kugelhahn FL/FL DN125 PN16 vD Stahl FL
Absperrkugelhahn beidseitig Flanschen EN1092-1 PN16 vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NL1 (1.0566) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154126/TR inkl. Getriebe und Handrad
KÄHLER Kugelhahn FL/FL DN125 PN25 vD Stahl G
Absperrkugelhahn beidseitig Flanschen vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NL1 (1.0566) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154126/25/TR/E Betriebsbedingungen gemäß Datenblatt inkl. Prüf- und Entleerungslkugelhahn (Sicherheitsfunktion) inkl. Getriebe und Handrad E = Baulänge nach DIN 3202 F1 (L=400mm)
KÄHLER Kugelhahn FL/FL DN150 PN16 vD Stahl FL
Absperrkugelhahn beidseitig Flanschen EN1092-1 PN16 vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NL1 (1.0566) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154151/TR inkl. Getriebe und Handrad
KÄHLER Kugelhahn FL/FL DN150 PN25 vD Stahl G
Absperrkugelhahn beidseitig Flanschen vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NL1 (1.0566) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154151/25/TR Betriebsbedingungen gemäß Datenblatt inkl. Prüf- und Entleerungslkugelhahn (Sicherheitsfunktion) inkl. Getriebe und Handrad
KÄHLER Kugelhahn FL/FL DN200 PN16 vD Stahl FL
Absperrkugelhahn beidseitig Flanschen EN1092-1 PN16 vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NL1 (1.0566) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154201/TR inkl. Getriebe und Handrad
KÄHLER Kugelhahn FL/FL DN250 PN16 vD Stahl FL
Absperrkugelhahn beidseitig Flanschen EN1092-1 PN16 vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NL1 (1.0566) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154251/TR inkl. Getriebe und Handrad
KÄHLER Kugelhahn FL/FL DN250 PN25 vD Stahl
Absperrkugelhahn beidseitig Flanschen EN1092 vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NH (1.0565) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 153250/25/TR Betriebsbedingungen gemäß Datenblatt inkl. Prüf- und Entleerungslkugelhahn (Sicherheitsfunktion) Betätigung freie Welle und ISO-Flansch
KÄHLER Kugelhahn FL/FL DN250 PN25 vD Stahl G
Absperrkugelhahn beidseitig Flanschen vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NL1 (1.0566) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154251/25/TR Betriebsbedingungen gemäß Datenblatt inkl. Prüf- und Entleerungslkugelhahn (Sicherheitsfunktion) inkl. Getriebe und Handrad
KÄHLER Kugelhahn SE/SE DN125 PN25 vD Stahl G
Absperrkugelhahn beidseitig Anschweißenden vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NH (1.0565) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154125/TR Betriebsbedingungen gemäß Datenblatt inkl. Prüf- und Entleerungslkugelhahn (Sicherheitsfunktoon) Betätigung mit Schneckenradgetriebe
KÄHLER Kugelhahn SE/SE DN125 PN25 vD Stahl H
Absperrkugelhahn beidseitig Anschweißenden vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NH (1.0565) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 150125/TR Betriebsbedingungen gemäß Datenblatt inkl. Prüf- und Entleerungslkugelhahn (Sicherheitsfunktion) Betätigung mit Handhebel
KÄHLER Kugelhahn SE/SE DN150 PN25 vD Stahl G
Absperrkugelhahn beidseitig Anschweißenden vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NH (1.0565) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154150/TR Betriebsbedingungen gemäß Datenblatt inkl. Prüf- und Entleerungskugelhahn (Sicherheitsfunktion) Betätigung mit Schneckenradgetriebe
KÄHLER Kugelhahn SE/SE DN200 PN25 vD Stahl G
Absperrkugelhahn beidseitig Anschweißenden vollverschweißte, zapfengelagerte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P355QH (1.0571) / P355NH (1.0565) Kugel aus vernickeltem Stahl ASTM A350 LF2 +Ni Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X17CrNi16-2 (1.4057) Spindelabdichtung aus FPM Typ Vexve 154200/TR Betriebsbedingungen gemäß Datenblatt inkl. Prüf- und Entleerungslkugelhahn (Sicherheitsfunktion) Betätigung mit Schneckenradgetriebe
FAQ - Häufig gestellte Fragen zu zapfengelagerten Kugelhähnen
Was unterscheidet einen zapfengelagerten von einem schwimmend gelagerten Kugelhahn?
Beim zapfengelagerten Kugelhahn ist die Kugel oben und unten fest gelagert, die Dichtringe sind schwimmend und werden federbelastet gegen die Kugel gedrückt. Beim schwimmend gelagerten Kugelhahn presst der Mediumsdruck die Kugel gegen die abströmseitige Dichtschale. Die Zapfenlagerung nimmt die Druckkräfte auf und hält das Betätigungsmoment auch bei großen Nennweiten und hohen Drücken niedrig.
Für welche Betriebsbedingungen eignet sich die zapfengelagerte Bauart?
Für große Nennweiten und anspruchsvolle Anwendungen mit hohen Drücken oder Temperaturen, etwa an Erzeugungsanlagen, Transportleitungen und wichtigen Trennstellen im Fernwärmenetz. KÄHLER liefert zapfengelagerte Kugelhähne von Vexve in DN125 bis DN1200 und in PN16, PN25 und PN40, mit Schweißenden oder Flanschen, in vollem oder reduziertem Durchgang. Die zulässigen Betriebsbedingungen stehen im Datenblatt.
Was bedeutet Double Block and Bleed beim zapfengelagerten Kugelhahn?
Beide Dichtsitze sperren unabhängig voneinander ab (Double Block), und der Gehäuseraum zwischen den Sitzen lässt sich über einen integrierten Entleerungshahn entleeren (Bleed). So lässt sich die Dichtheit der Absperrung prüfen, während die Leitung unter Druck steht. Das ist an sicherheitsrelevanten Trennstellen ein Vorteil. Für das Freischalten von Arbeiten an der Leitung gelten zusätzlich die Vorgaben des Betreibers.
Was ist der Single-Piston-Effekt?
Die Kugeldichtschalen sind so konstruiert, dass erhöhter Druck im Gehäuseraum automatisch in die Rohrleitung abgeleitet wird. So entsteht im Totraum kein unzulässiger Druckaufbau, zum Beispiel wenn eingeschlossenes Medium sich erwärmt. Das schützt Dichtungen und Gehäuse und erhöht die Betriebssicherheit.

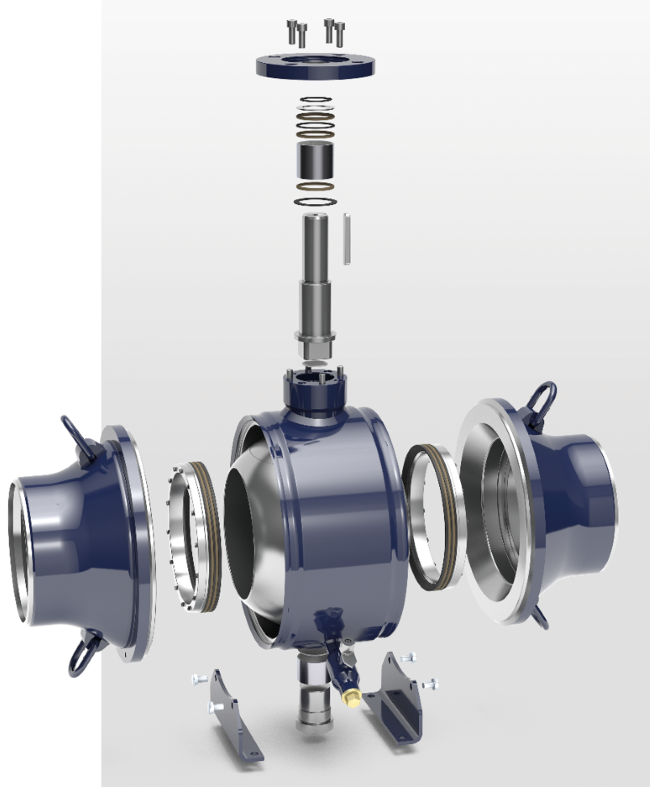

Wie ist der zapfengelagerte Kugelhahn aufgebaut?
Das Gehäuse ist vollverschweißt und aus Stahl, die Kugel aus vernickeltem Stahl mit federbelasteten, verstärkten PTFE-Dichtschalen. Die ausblassichere Edelstahlspindel ist je nach Nennweite mit drei O-Ringen (DN125 bis DN400) oder fünf O-Ringen (DN450 bis DN1200) plus PTFE-Druckring abgedichtet, die oberen beiden sind tauschbar. Die freie Spindel hat einen Aufbauflansch nach EN ISO 5211. Hebeösen und Standfuß gehören zum Lieferumfang.
Wie werden zapfengelagerte Kugelhähne betätigt und eingebaut?
Die Armatur wird mit freier Spindel und Aufbauflansch nach EN ISO 5211 geliefert. Handgetriebe sowie pneumatische, elektrische und hydraulische Antriebe sind optional erhältlich. Der Einbau ist ober- und unterirdisch möglich, Hebeösen und Standfuß erleichtern das Einheben auch bei beengten Platzverhältnissen. Verfügbarkeit und Lieferzeit der gewünschten Ausführung nennt KÄHLER auf Anfrage.
