Edelstahlkugelhähne / Kugelhähne aus Edelstahl
Der VEXVE Edelstahlkugelhahn (Typ NAVAL) wurde für Systeme konstruiert,
in denen aufgrund spezieller Medien hohe Anforderungen an die Korrosionsbeständigkeit gestellt werden.
Die Absperrarmatur aus rostfreiem Edelstahl zeichnet sich durch hohe physiologische Unbedenklichkeit und Zuverlässigkeit
sowie eine lange Lebensdauer aus, weshalb sie gerade bei kritischen Anwendungen die ideale Lösung ist.
Vexve Edelstahlkugelhähne können in einer Vielzahl von Prozesssteuerungsanwendungen, wie z.B. Heiz- und Kühlsystemen, eingesetzt werden
und eignen sich insbesondere für die Papier- und Zellstoffindustrie oder die chemische und petrochemische Industrie.
Anwendungen Edelstahlkugelhahn
- für viele unterschiedliche Anwendungen konstruiert, insbesondere geeignet für verschiedene Wasserqualitäten und diverse Chemikalien, wie Ethanol, Methanol, Glykol, Freezium, usw.
- einsetzbar in offenen oder geschlossenen Heiz- und Kühlsystemen
- Betriebsbedingungen gemäß Datenblatt
Konstruktion Edelstahlkugelhahn
- vollverschweißtes Stahlgehäuse in kompakter Bauweise
- schwimmende Kugel aus Edelstahl mit federbelasteten, graphitverstärkten PTFE-Dichtschalen
- ausblassichere Spindel aus Edelstahl mit 3-facher Abdichtung (zwei FPM/NBR-O-Ringe + graphitverstärkter PTFE-Druckring)
- inkl. Handhebel oder Handgetriebe mit 90° Auf-/Zu-Anschlag

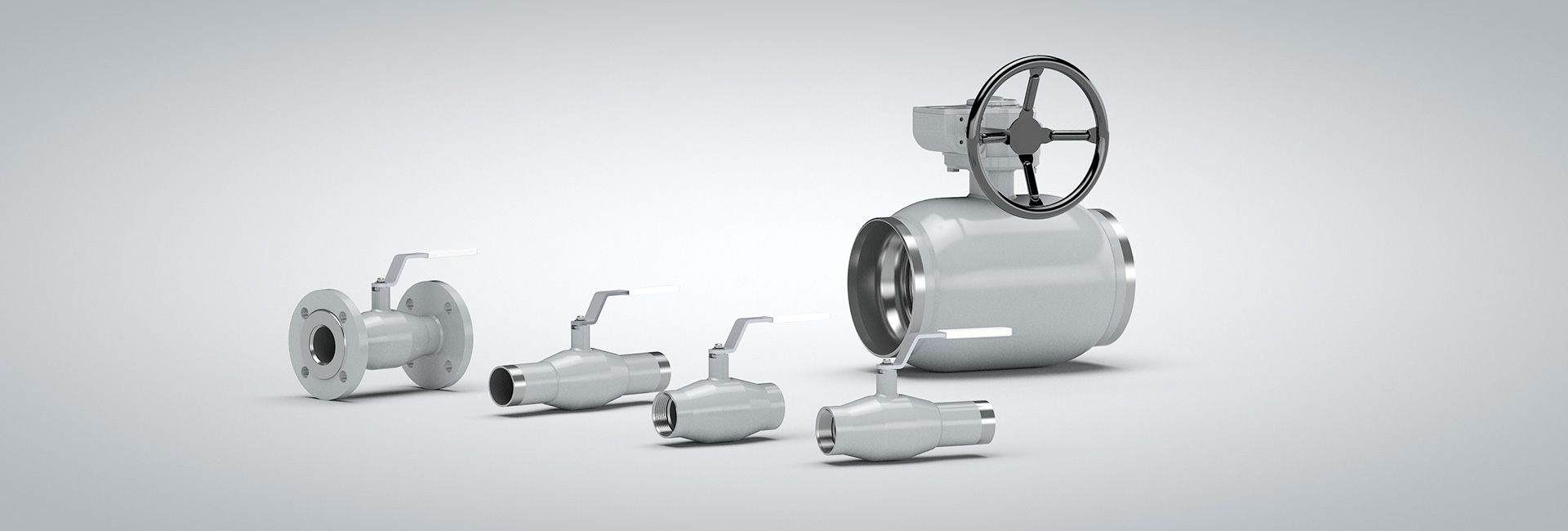

Ausführungen Edelstahlkugelhahn
- Nennweiten:
DN15–125 (voller Durchgang)
DN10-250 (reduzierter Durchgang) - Druckstufen:
PN16, 25, 40 - Anschlussarten:
beidseitig Schweißenden: DN10-250
beidseitig Innengewinde: DN10-50
beidseitig Flansch: DN15-250
Schweißende/Innengewinde: DN10-50
Schweißende/Flansch: DN15-250 - Durchgangsarten:
voll oder reduziert - Betätigung:
Handhebel oder Handgetriebe,
optional pneumatischer, elektrischer oder hydraulischer Antrieb für jede Nennweite möglich - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften Edelstahlkugelhähne

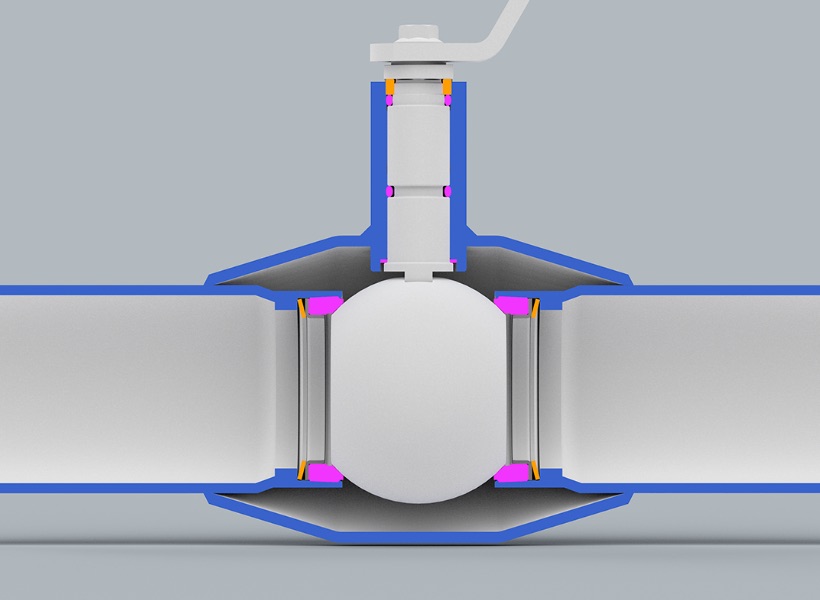

Vollverschweißte Konstruktion aus hochwertigen Materialien
- aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
- hohe Benutzer- und Umweltfreundlichkeit
- hohe Energieeffizienz
- robust und zuverlässig auch bei hohem Druck und hohen Temperaturen dank Druckbehälterstahl
- besonders widerstandsfähig gegen unterschiedliche Wasserqualitäten und diverse Chemikalien
- kompakte Bauweise
- platzsparendes Design
- wartungsfrei
- lange Lebensdauer
Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- für viele unterschiedliche Anwendungen auch in anspruchsvollen Umgebungen geeignet
- niedriges Drehmoment
- dank Auf/Zu-Anschlag kein Durchrotieren der Kugel möglich
- deutliche Stellungsanzeige
- vollständige bi-direktionale Dichtheit (EN 12266-1, Leckrate A)
- absorbiert Druckschläge ohne Schäden an der Struktur

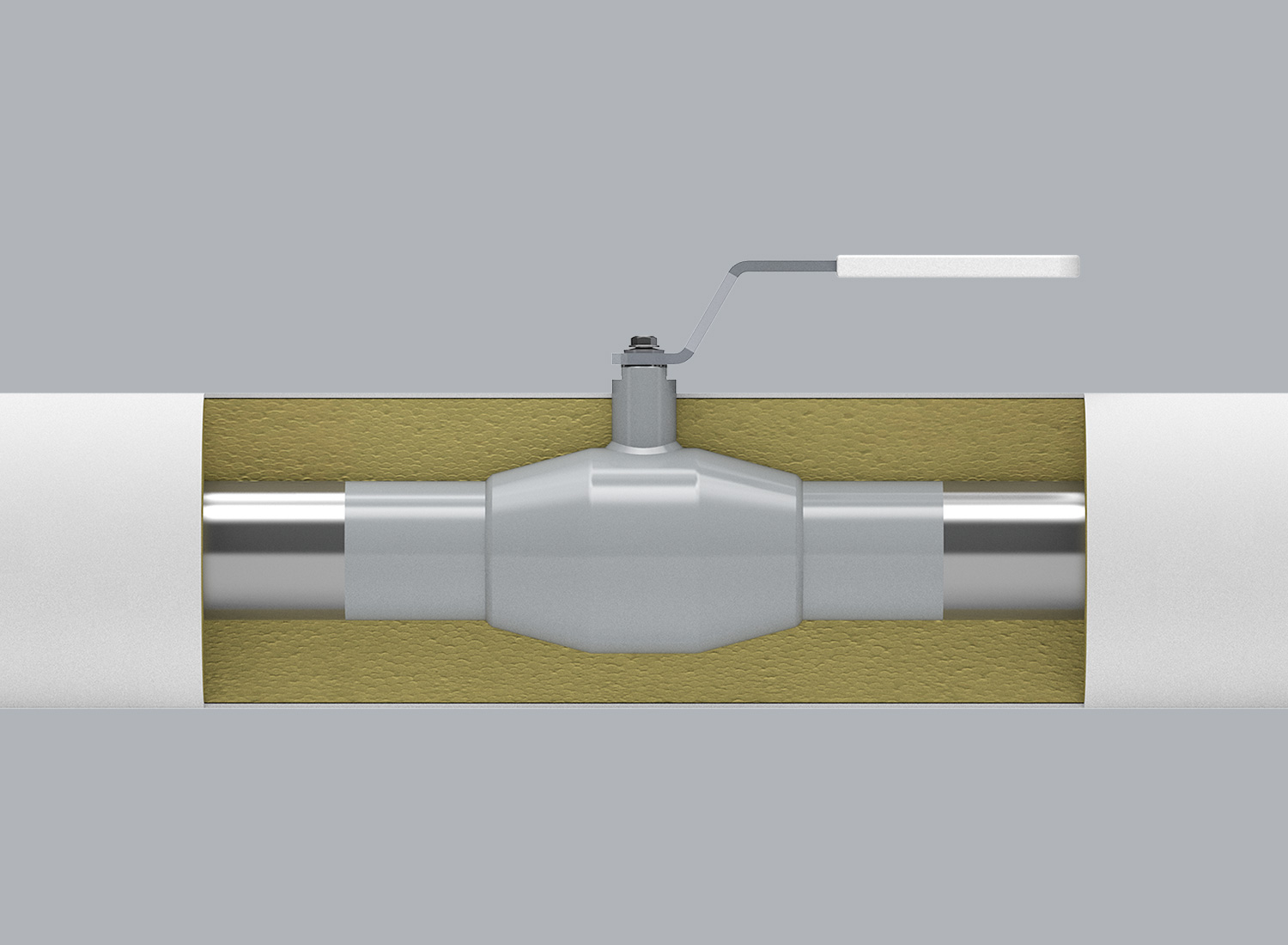

- gute und kostengünstige Isolierbarkeit
- keine Probleme mit Kondensation
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Edelstahlkugelhähne“
KÄHLER Kugelhahn FL/FL DN015 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie Nachfolgeartikel Typ Vexve 233015, Typ Naval 286553 beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233015X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel X-Serie
KÄHLER Kugelhahn FL/FL DN020 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie Nachfolgeartikel Typ Vexve 233020, Typ Naval 286555 beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233020X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel X-Serie
KÄHLER Kugelhahn FL/FL DN025 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie Nachfolgeartikel Typ Vexve 233025, Typ Naval 286556 beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233025X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel X-Serie
KÄHLER Kugelhahn FL/FL DN032 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie Nachfolgeartikel Typ Vexve 233032, Typ Naval 286557 beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233032X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel X-Serie
KÄHLER Kugelhahn FL/FL DN040 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie Nachfolgeartikel Typ Vexve 233040, Typ Naval 286558 beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233040X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel X-Serie
KÄHLER Kugelhahn FL/FL DN050 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie Nachfolgeartikel Typ Vexve 233050, Typ Naval 286559 beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233050X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel X-Serie
KÄHLER Kugelhahn FL/FL DN065 PN16 rD Edelstahl H
Absperrkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233065 Typ NAVAL 286560 Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel
KÄHLER Kugelhahn FL/FL DN080 PN16 rD Edelstahl H
Absperrkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233080 Typ NAVAL 286561 Betriebsbedingungen -20°C bis +200°C Inklusive Handhebel
KÄHLER Kugelhahn FL/FL DN100 PN16 rD Edelstahl H
Absperrkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233100 Typ NAVAL 286562 Betriebsbedingungen -20°C bis +200°C Inklusive Handhebel
KÄHLER Kugelhahn FL/FL DN125 PN16 rD Edelstahl H
Absperrkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233125 Typ NAVAL 286563 Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel
KÄHLER Kugelhahn FL/FL DN150 PN16 rD Edelstahl H
Absperrkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 233150 Typ NAVAL 286564 Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel
KÄHLER Kugelhahn IG/IG DN015 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 232015X Betriebsbedingungen -20°C bis +200°C Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn IG/IG DN020 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 232020X Betriebsbedingungen -20°C bis +200°C Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn IG/IG DN025 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 232025X Betriebsbedingungen -20°C bis +200°C Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn IG/IG DN032 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 232032X Betriebsbedingungen -20°C bis +200°C Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn IG/IG DN040 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 232040X Betriebsbedingungen -20°C bis +200°C Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn IG/IG DN050 PN40 rD Edelstahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse: Edelstahl, AISI316L (1.4404) Kugel: Edelstahl, AISI316L (1.4404) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl AISI316L (1.4404) Spindelabdichtung aus FPM Typ Vexve 232050X Betriebsbedingungen -20°C bis +200°C Inklusive Handhebel aus Kompositmaterial

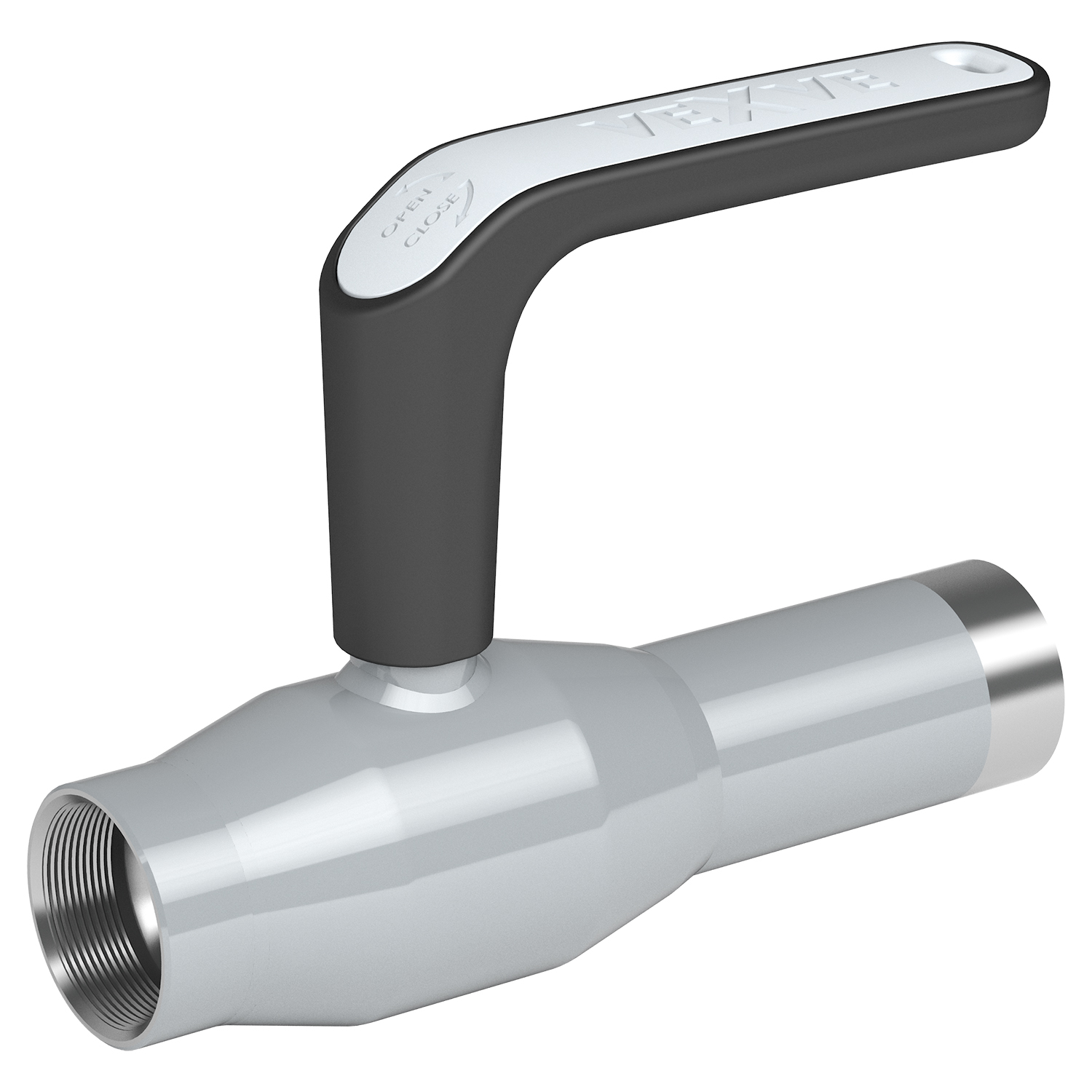

KÄHLER Kugelhahn SE/IG DN015 PN40 rD Edelstahl H X
