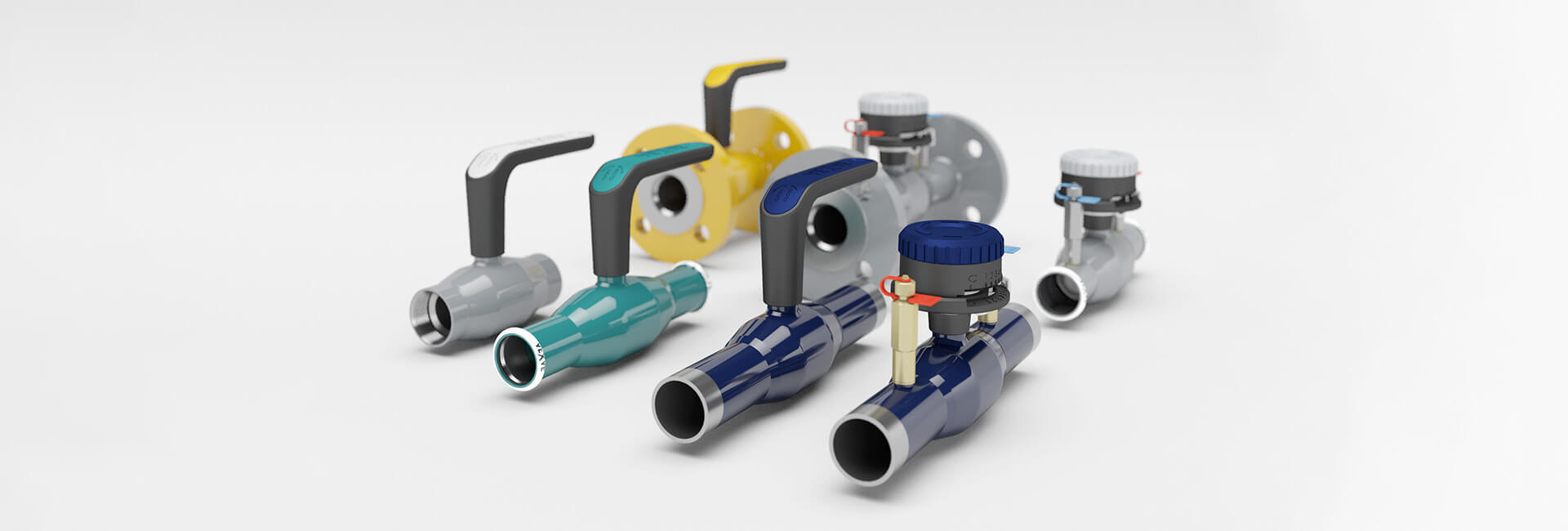

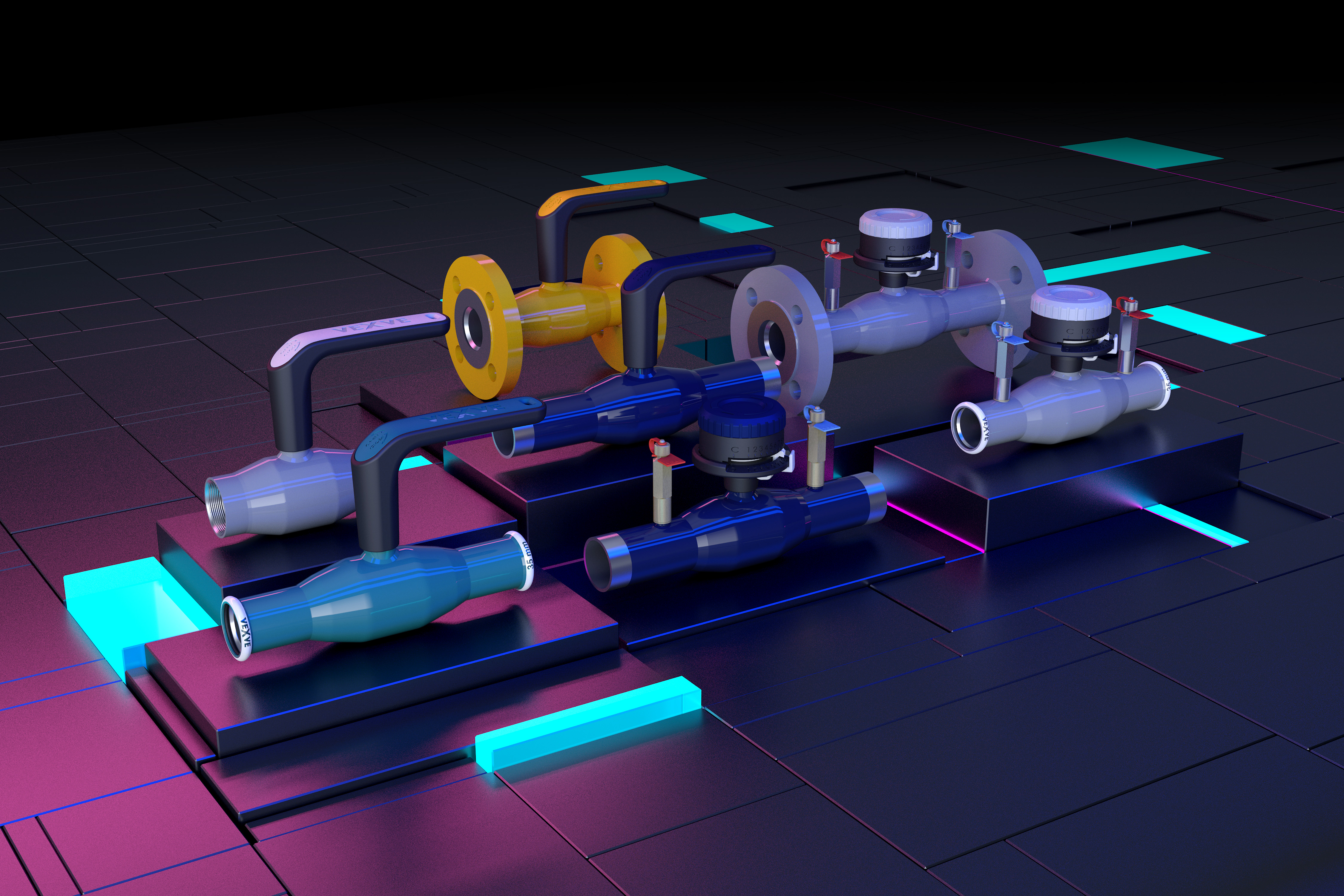

Kugelhähne X-Serie
Die neue X-Serie von VEXVE ist das Ergebnis einer stetigen Produktweiterentwicklung und -optimierung.
Im Vergleich zu den bisherigen Standard-Kugelhähnen wurde die Dichtigkeit im Durchgang nochmals verbessert
bei gleichzeitiger Reduzierung des Betätigungsmoments und erhöhten Durchflusswerten.
Eine echte Innovation ist der neue Handhebel aus hochwertigen Verbundwerkstoffen, welcher sich ohne Werkzeug abnehmen und montieren lässt.
Der Handhebel ist gleichzeitig auch eine Spindelverlängerung und erleichtert so die Isolierung des Kugelhahns.
Im unwahrscheinlichen Fall von austretendem Medium an der Spindel, wird das Medium durch den Handgriff in den Bereich
außerhalb der Isolierung geführt, wodurch unentdeckte Korrosionen innerhalb der Isolierung zuverlässig verhindert werden.
Auf der Oberseite des Handhebels - und somit außerhalb der Isolierung - sind alle wichtigen Produkteigenschaften des Kugelhahns abzulesen
und über den enthaltenen QR-Code können alle produktbezogenen Informationen einfach gefunden werden.
Die neue Produktpalette hat fast alle existierenden Armaturen der Größenklassen DN 10-50 ersetzt.
Das komplette Sortiment umfasst Absperr- und Strangregulierventile aus Stahl und Edelstahl mit den gängigsten Anschlussarten.
Die Vexve Stahl- oder Edelstahlkugelhähne der X-Serie können in einer Vielzahl von Prozesssteuerungsanwendungen,
wie z.B. Heiz- und Kühlsystemen, eingesetzt werden und eignen sich insbesondere für Fernwärme-, Fernkälte-, Druckluft- und Ölnetze.
Anwendungen Kugelhahn X-Serie
- für viele unterschiedliche Anwendungen in Heiz- und Kühlsystemen sowie Druckluft- und Ölnetzen konstruiert
- einsetzbar für alle nichtaggressiven Medien, wie z.B. Fernwärme, Heizwarmwasser, Klima-Kaltwasser, Öl und Druckluft
- Betriebsbedingungen gemäß Datenblatt
Konstruktion Kugelhahn X-Serie
- vollverschweißtes Stahl- oder Edelstahlgehäuse in kompakter Bauweise
- schwimmende Kugel aus Edelstahl mit federbelasteten, graphitverstärkten PTFE-Dichtschalen
- ausblassichere Spindel aus Edelstahl mit 3-facher Abdichtung (zwei FPM-O-Ringe + graphitverstärkter PTFE-Druckring)
- inkl. Handhebel aus Kompositmaterial
mit 90° Auf-/Zu-Anschlag
Ausführungen Kugelhahn X-Serie
- Nennweiten:
DN10-50 - Druckstufen:
PN40 - Anschlussarten:
beidseitig Schweißenden
beidseitig Innengewinde
beidseitig Flansch
Schweißende/Innengewinde
Schweißende/Flansch
Schweißende/Außengewinde + Kette/Kappe - Durchgangsarten:
voll oder reduziert - Betätigung:
Handhebel oder Handgetriebe - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften Kugelhähne X-Serie
Vollverschweißte Konstruktion aus hochwertigen Materialien
- aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
- hohe Benutzer- und Umweltfreundlichkeit
- hohe Energieeffizienz
- robust und zuverlässig auch bei hohem Druck und hohen Temperaturen dank Druckbehälterstahl
- robuste Bauweise
- platzsparendes Design
- wartungsfrei
- lange Lebensdauer
Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- für viele unterschiedliche Anwendungen auch in anspruchsvollen Umgebungen geeignet
- niedriges Drehmoment
- dank Auf/Zu-Anschlag kein Durchrotieren der Kugel möglich
- deutliche Stellungsanzeige
- vollständige bi-direktionale Dichtheit (EN 12266-1, Leckrate A)
- absorbiert Druckschläge ohne Schäden an der Struktur
- gute und kostengünstige Isolierbarkeit
- keine Probleme mit Kondensation
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Kugelhähne X-Serie“

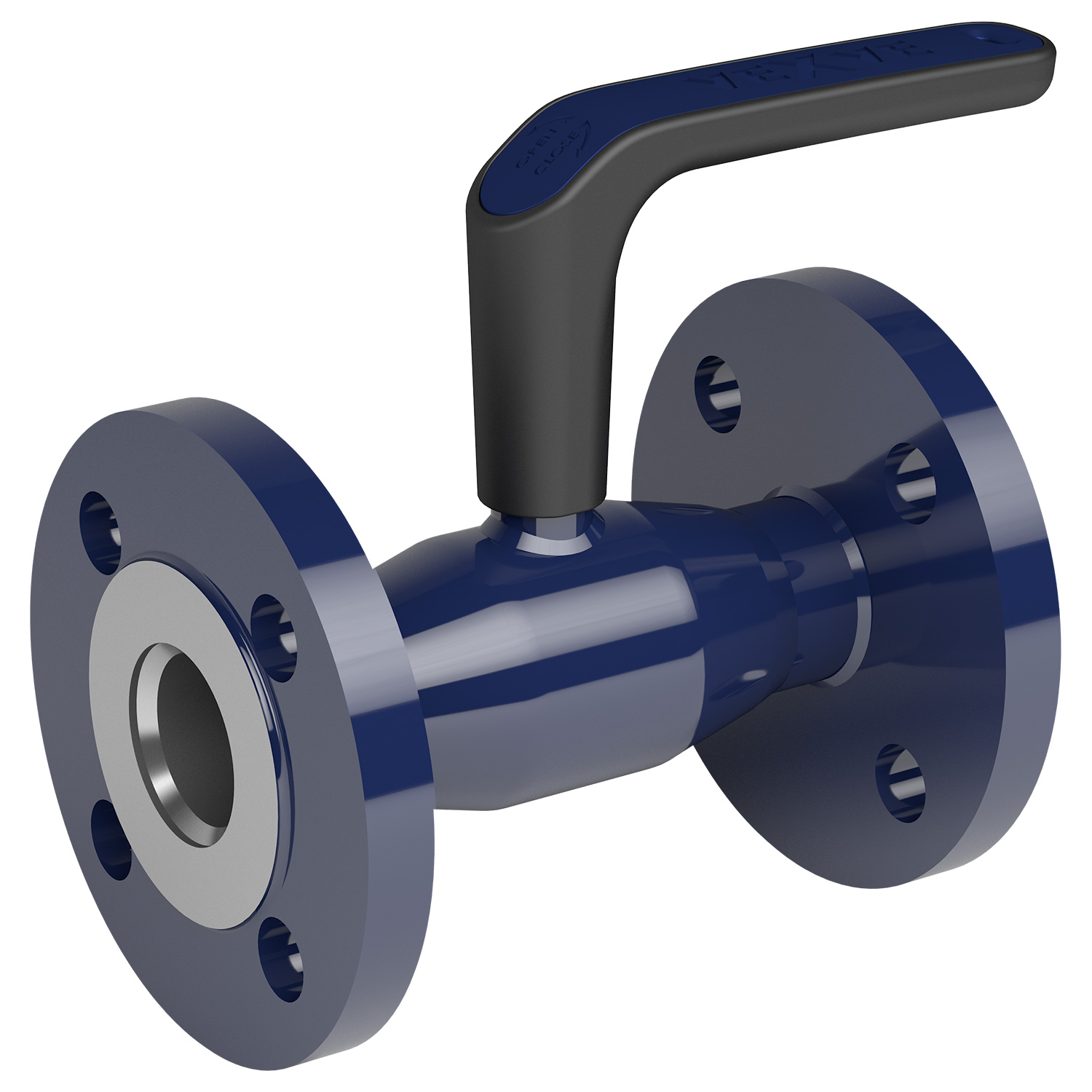

KÄHLER Kugelhahn FL/FL DN015 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 103015X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial

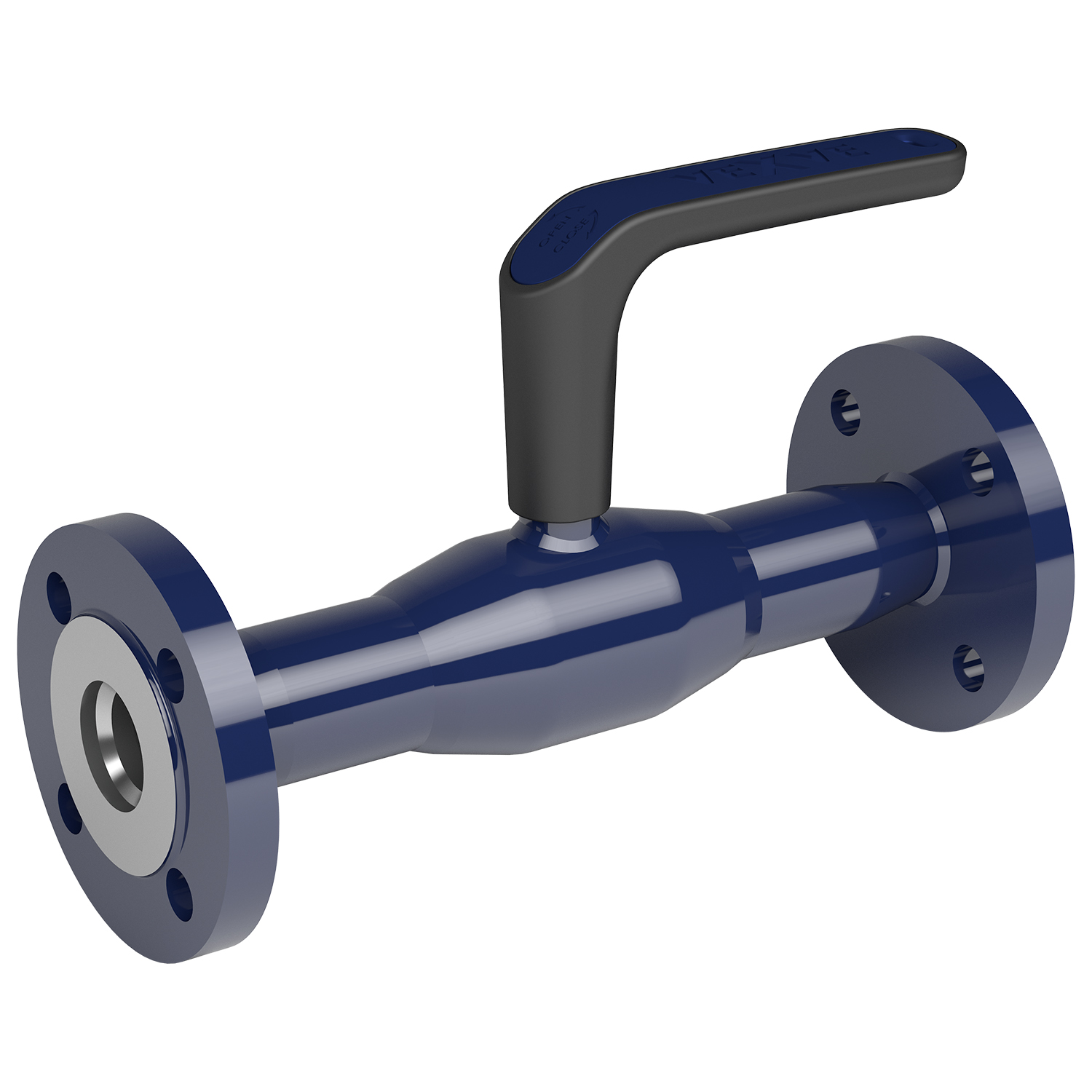

KÄHLER Kugelhahn FL/FL DN015 PN40 vD Stahl H
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 153015X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel (Ausführung X-Serie)
KÄHLER Kugelhahn FL/FL DN020 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 103020X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn FL/FL DN020 PN40 vD Stahl H
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 153020X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel (Ausführung X-Serie)
KÄHLER Kugelhahn FL/FL DN025 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 103025X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn FL/FL DN025 PN40 vD Stahl H
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 153025X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel (Ausführung X-Serie)
KÄHLER Kugelhahn FL/FL DN032 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 103032X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn FL/FL DN032 PN40 vD Stahl H
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 153032X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel (Ausführung X-Serie)
KÄHLER Kugelhahn FL/FL DN040 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 103040X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn FL/FL DN040 PN40 vD Stahl H
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 153040X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel (Ausführung X-Serie)
KÄHLER Kugelhahn FL/FL DN050 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 103050X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial

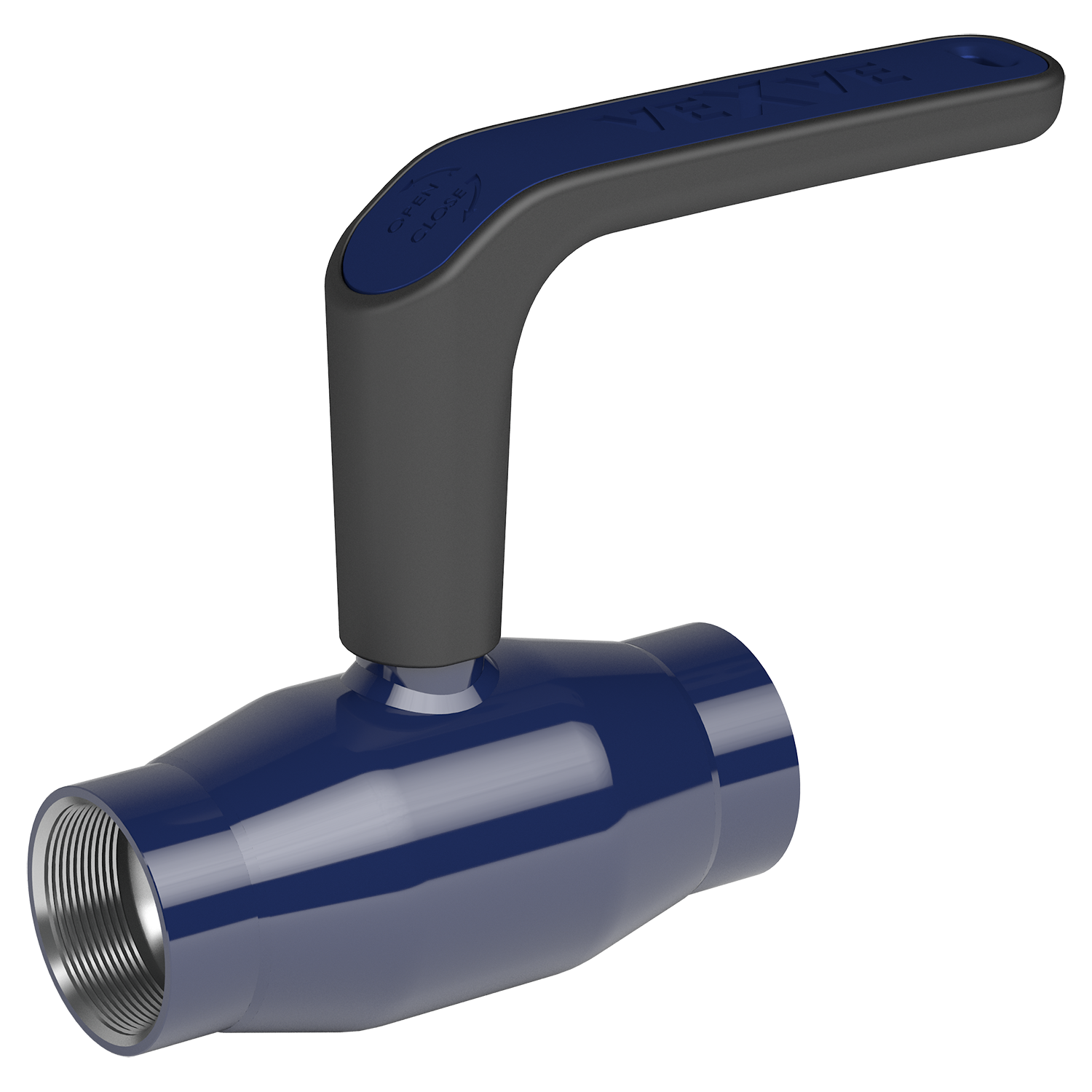

KÄHLER Kugelhahn IG/IG DN015 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 102015X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial Nachfolgeprodukt Typ Naval 284153, Typ Vexve 102015
KÄHLER Kugelhahn IG/IG DN020 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 102020X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial Nachfolgeprodukt Typ Naval 284155, Typ Vexve 102020
KÄHLER Kugelhahn IG/IG DN025 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 102025X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial Nachfolgeprodukt Typ Naval 284156, Typ Vexve 102025
KÄHLER Kugelhahn IG/IG DN032 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 102032X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial Nachfolgeprodukt Typ Naval 284157, Typ Vexve 102032
KÄHLER Kugelhahn IG/IG DN040 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 102040X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial Nachfolgeprodukt Typ Naval 284158, Typ Vexve 102040
KÄHLER Kugelhahn IG/IG DN050 PN40 rD Stahl H X
Absperrkugelhahn X-Serie beidseitig Innengewinde vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 102050X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial Nachfolgeprodukt Typ Naval 284159, Typ Vexve 102050
KÄHLER Kugelhahn SE/AG DN015 PN40 rD Stahl H X
Absperrkugelhahn X-Serie Anschweißende / Außengewinde inkl. Kette + Kappe 3/4" vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 101015X/G34 Typ Naval 28402334 Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn SE/AG DN015 PN40 rD Stahl H X
Absperrkugelhahn X-Serie Anschweißende / Außengewinde inkl. Kette + Kappe 1/2" vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 101015X/G Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn SE/AG DN020 PN40 rD Stahl H X
Absperrkugelhahn X-Serie Anschweißende / Außengewinde inkl. Kette + Kappe 3/8" vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 101020X/G Typ Naval 284025 Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn SE/AG DN025 PN40 rD Stahl H X
Absperrkugelhahn X-Serie Anschweißende / Außengewinde inkl. Kette + Kappe 1" vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 101025X/G Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial

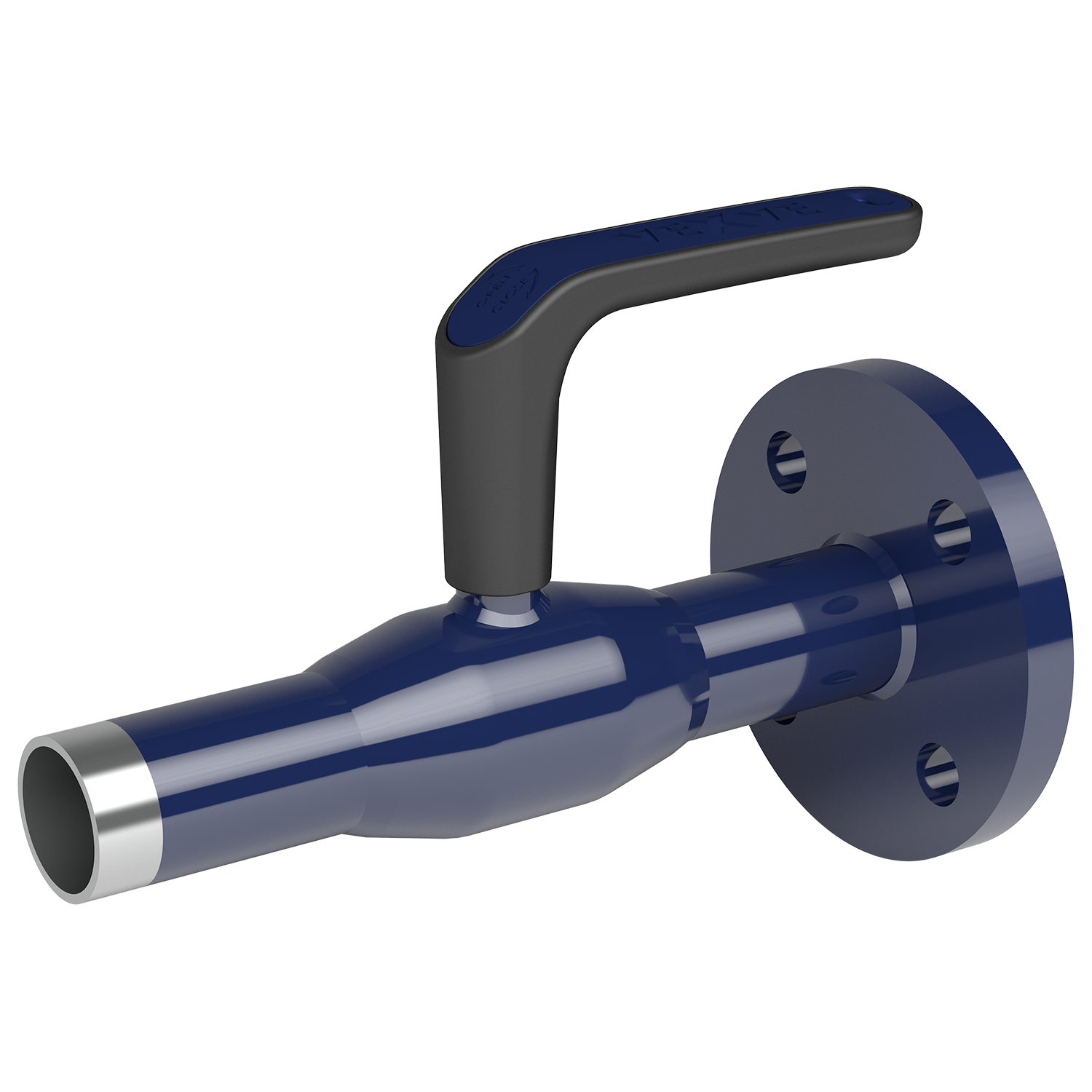

KÄHLER Kugelhahn SE/FL DN015 PN40 rD Stahl H X
Absperrkugelhahn X-Serie Anschweißende / Flansch vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 105015X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn SE/FL DN020 PN40 rD Stahl H X
Absperrkugelhahn X-Serie Anschweißende / Flansch vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 105020X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
KÄHLER Kugelhahn SE/FL DN025 PN40 rD Stahl H X
Absperrkugelhahn X-Serie Anschweißende / Flansch vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 105025X Betriebsbedingungen gemäß Datenblatt Inklusive Handhebel aus Kompositmaterial
FAQ - Häufig gestellte Fragen zu Kugelhähnen X-Serie
Was ist die Vexve X-Serie?
Die X-Serie ist die aktuelle Generation der vollverschweißten Kugelhähne von Vexve für DN10 bis DN50 in PN40. Sie hat in dieser Größenklasse fast alle bisherigen Ausführungen ersetzt. Das Programm umfasst Absperr- und Strangregulierventile aus Stahl und Edelstahl mit den gängigen Anschlussarten.
Was ist gegenüber den Vorgängerbaureihen besser?
Die Dichtheit im Durchgang wurde verbessert, die Durchflusswerte sind höher und das Betätigungsmoment ist geringer. Der Handhebel aus Verbundwerkstoff lässt sich ohne Werkzeug abnehmen und montieren und dient zugleich als Spindelverlängerung. Das erleichtert die Isolierung der Armatur.
Warum ist der Handhebel zugleich Spindelverlängerung?
Tritt an der Spindel Medium aus, führt der Handhebel es nach außerhalb der Isolierung, wo es sichtbar wird. So bleibt Korrosion unter der Dämmung nicht unentdeckt. Auf der Oberseite des Hebels stehen die wichtigsten Produktdaten, ein QR-Code führt zu den weiteren Informationen zur Armatur.
Welche Anschlussarten und Betätigungen gibt es?
Lieferbar sind beidseitige Schweißenden, beidseitig Innengewinde, beidseitig Flansch sowie die Kombinationen Schweißende/Innengewinde, Schweißende/Flansch und Schweißende/Außengewinde mit Kette und Kappe. Der Durchgang ist je nach Ausführung voll oder reduziert. Betätigt wird per Handhebel oder Handgetriebe.
Für welche Anwendungen ist die X-Serie gedacht?
Für Heiz- und Kühlsysteme sowie Druckluft- und Ölnetze, also Fernwärme, Fernkälte, Heizwarmwasser und Klima-Kaltwasser. Die Kugelhähne sind wartungsfrei, bi-direktional dicht nach EN 12266-1, Leckrate A, und in Stahl oder Edelstahl erhältlich. Gängige Ausführungen sind ab Lager Burscheid lieferbar.
