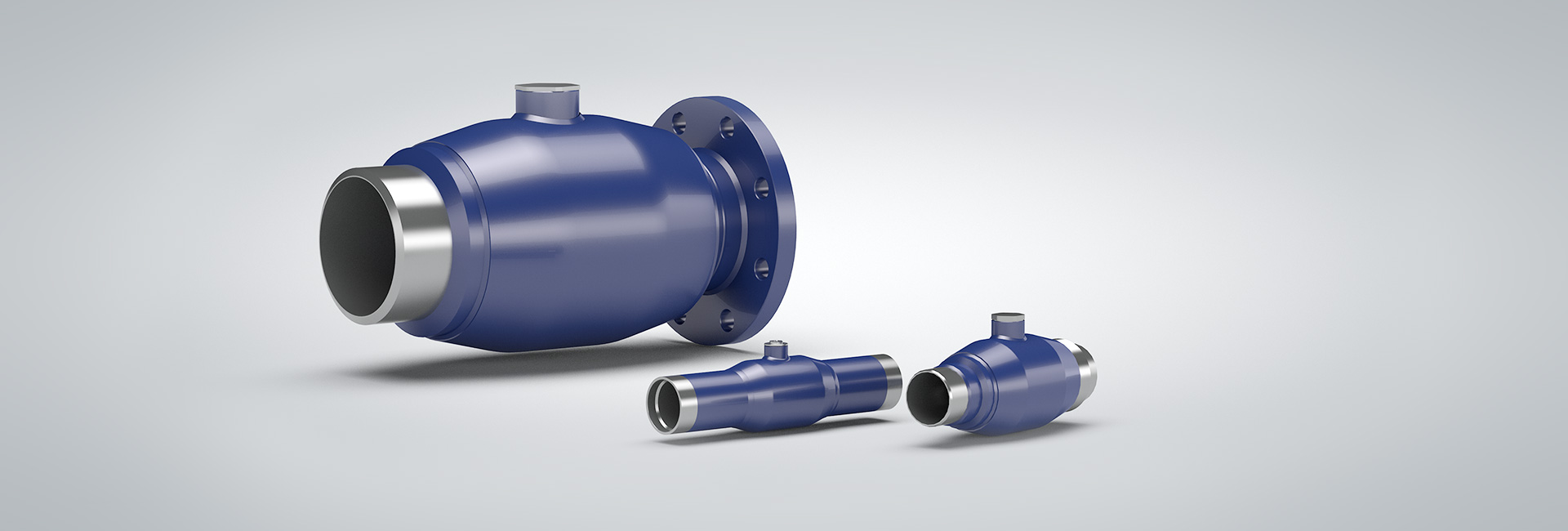

Anbohrkugelhähne / Anbohrarmaturen / Kugelhähne zur Netzerweiterung
Der Vexve Anbohrkugelhahn (Typ NAVAL) dient der Erweiterung von Rohrleitungsnetzen im laufenden Betrieb.
Dadurch können neue Kunden an das bestehende Leitungsnetz unter vollem Betriebsdruck und voller Temperatur angeschlossen werden.
Das Entleeren, Befüllen und Entlüften des bestehenden Leitungsnetzes entfällt, wodurch erhebliche Einsparungen von Zeit und Kosten erzielt werden.
Bei Verwendung eines Anbohrkugelhahns als Anbohrarmatur entfällt die unnötige Verwendung einer Steckscheibe und einer Anbohrsperre.
Anbohren wird somit noch einfacher und sicherer.
Vexve Anbohrkugelhähne werden häufig in Zusammenhang mit unserem innovativen Anbohrsystem eingesetzt.

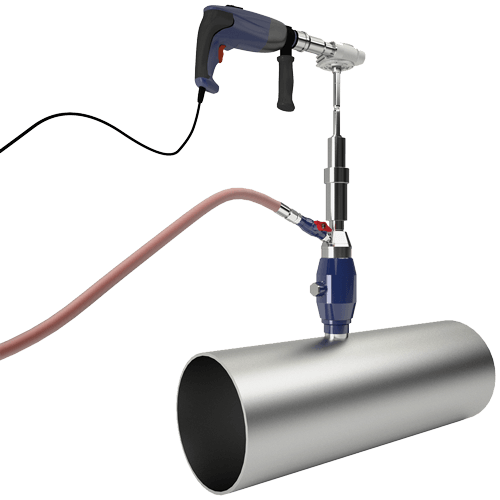

Mehr Informationen zum Themen Anbohren finden Sie auf unseren Seiten Anbohrtechnik und Anbohrservice.
Anwendungen Anbohrkugelhahn
- unkomplizierte Erweiterung des Rohrleitungsnetzes durch Herstellen neuer Abgänge unter Druck und Temperatur ohne Versorgungsunterbrechung oder Systementleerung
- Vorbereitung eines Rohrleitungssystems für zukünftige Anschlüsse

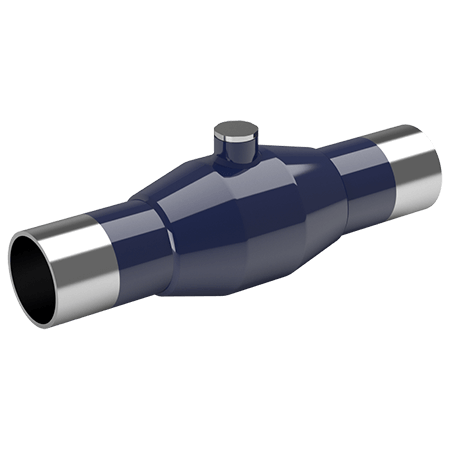

(siehe auch Bedarfskugelhähne) - einsetzbar für alle nichtaggressiven Medien, wie z. B. Heizwarmwasser, Klima-Kaltwasser, Öl und Druckluft
- Betriebsbedingungen gemäß Datenblatt

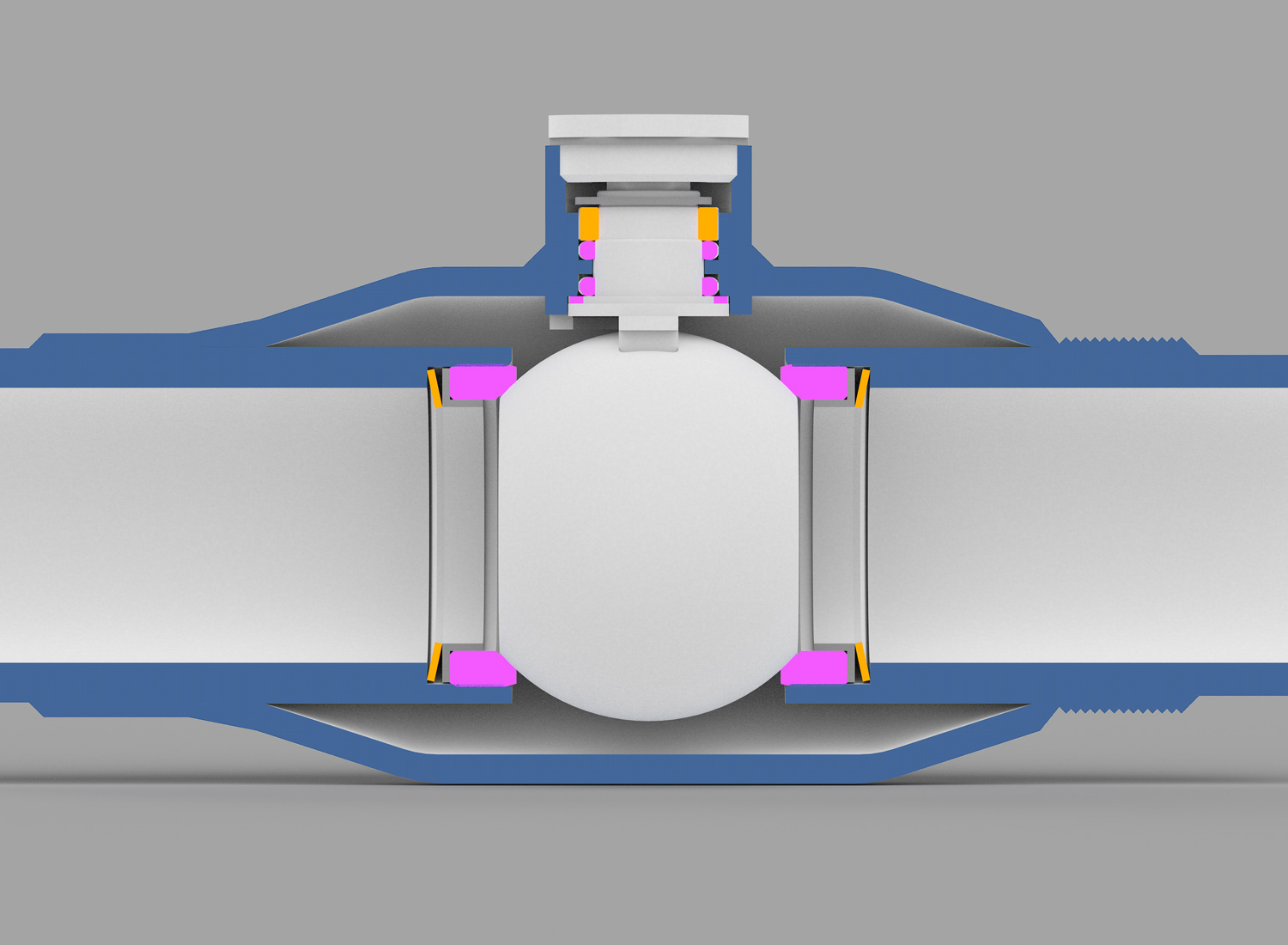

Konstruktion Anbohrkugelhahn
- vollverschweißtes Stahl- oder Edelstahlgehäuse in kompakter Bauweise
- schwimmende Kugel aus Edelstahl mit federbelasteten, graphitverstärkten PTFE-Dichtschalen
- ausblassichere, kurze Spindel aus Edelstahl mit 3-facher Abdichtung (zwei FPM-O-Ringe + graphitverstärkter PTFE-Druckring)
- Spindel mit verschraub- und verschweißbarer Kappe
- Betätigung mittels Außen-Sechskant mit 90° Auf-/Zu-Anschlag
- verstärktes Anschweißende
- mit Gewindeanschluss für Kähler Anbohrgerät (Typ Naval)
Ausführungen Anbohrkugelhahn
- Nennweiten:
DN20-150 (Stahl, voller Durchgang)
DN150-200 (Stahl, reduzierter Durchgang)
DN32-100 (Edelstahl, reduzierter Durchgang) - Druckstufen:
PN25-40 - Anschlussarten:
beidseitig Schweißenden: DN20-150
Schweißende/Flansch: DN150-200 - Durchgangsarten:
voll (Stahl, DN200 reduziert)
reduziert (Edelstahl) - Betätigung:
Außensechskant oder optional mit verlängerter Spindel und Handhebel lieferbar - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften Anbohrkugelhähne
Vollverschweißte Konstruktion aus hochwertigen Materialien
- aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
- hohe Benutzer- und Umweltfreundlichkeit
- hohe Energieeffizienz
- robust und zuverlässig auch bei hohem Druck und hohen Temperaturen dank Druckbehälterstahl
- kompakte Bauweise
- platzsparendes Design
- wartungsfrei
- lange Lebensdauer
- ab Lager verfügbar

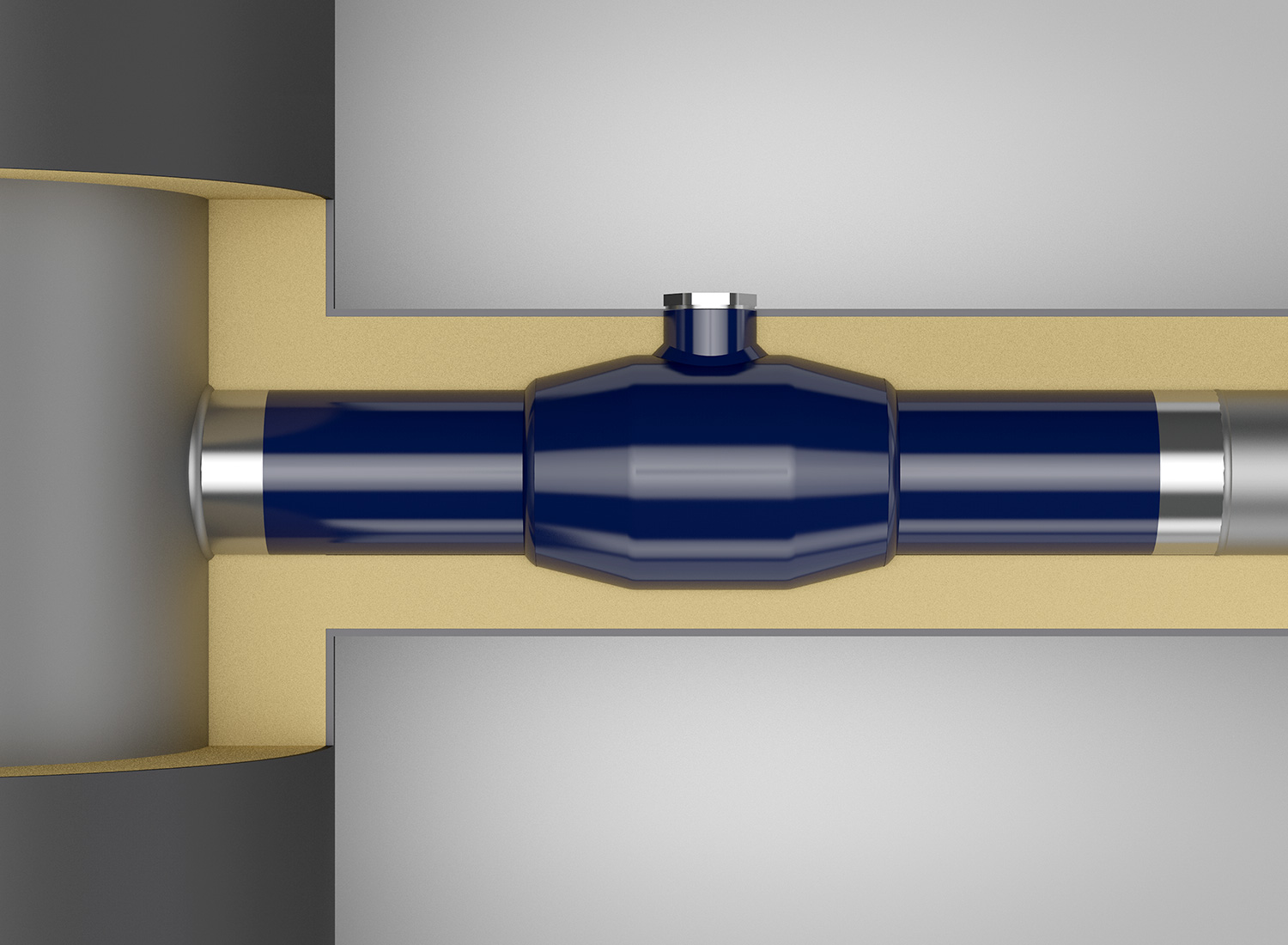

Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- für viele unterschiedliche Anwendungen auch in anspruchsvollen Umgebungen geeignet
- niedriges Drehmoment
- dank Auf/Zu-Anschlag kein Durchrotieren der Kugel möglich
- deutliche Stellungsanzeige
- vollständige bi-direktionale Dichtheit (EN 12266-1, Leckrate A)
- mit langer Spindel und Handhebel nach der Anbohrung als „normale“ Armatur verwendbar
- gute und kostengünstige Isolierbarkeit dank kurzer Spindel
- keine Probleme mit Kondensation
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Anbohrkugelhähne“
%
KÄHLER Anbohrhahn SE/FL DN150 PN25 vD Stahl 6-kt.
Anbohrkugelhahn Anschweißende / Flansch vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126151 Typ Naval 281495 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Flanschanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/FL DN200 PN25 rD Stahl 6-kt.
Anbohrkugelhahn Anschweißende / Flansch vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126201 Typ Naval 281496 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Flanschanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN020 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126020 Typ Naval 281485 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN025 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126025 Typ Naval 281486 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN025 PN40 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126025/H Typ Naval 281466 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN032 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126032 Typ Naval 281487 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN032 PN40 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126032/H Typ Naval 281467 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN040 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126040 Typ Naval 281488 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN040 PN40 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126040/H Typ Naval 281468 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN050 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126050 Typ Naval 281489 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN050 PN40 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126050/H Typ Naval 281469 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN065 PN25 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126065 Typ Naval 281490 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN065 PN25 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126065/H Typ Naval 281470 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN080 PN25 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126080 Typ Naval 281491 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN080 PN25 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126080/H Typ Naval 281471 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN100 PN25 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126100 Typ Naval 281492 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN100 PN25 vD verl.Spindel
Anbohrkugelhahn verlängerter Spindel beidseitig Schweißenden mit Außengewinde für NAVAL-Anbohrgerät, vollverschweißte Ausführung, voller gerader Durchgang Gehäuse Stahl St 37.8, Kugel Edelstahl 1.4301, ausblassichere Spindel Edelstahl 1.4305, Spindelabdichtung 3-fach graphitverst. PTFE/FPM, bis DN 50 oberer O-Ring, ab DN 65 beide O-Ringe auswechselbar, Spindel 2-fach Stahl/PTFE gelagert, angefederte Kugel-Dichtschalen aus graphitverst. PTFE, NAVAL-Nr. 281472 DN100 PN25 verlängerte Spindel CE VEXVE-Nr.: 126100/H
%
KÄHLER Anbohrhahn SE/SE DN125 PN25 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126125 Typ Naval 281493 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN125 PN25 vD verl.Spindel
Anbohrkugelhahn mit verl. Spindel und Handhebel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126125/H Typ Naval 281473 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
%
KÄHLER Anbohrhahn SE/SE DN150 PN25 rD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126150 Typ Naval 281494 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN150 PN25 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126150/E Typ Naval 281474 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
