Kükenhähne für die industrielle Anwendung

Hersteller von Kükenhähnen

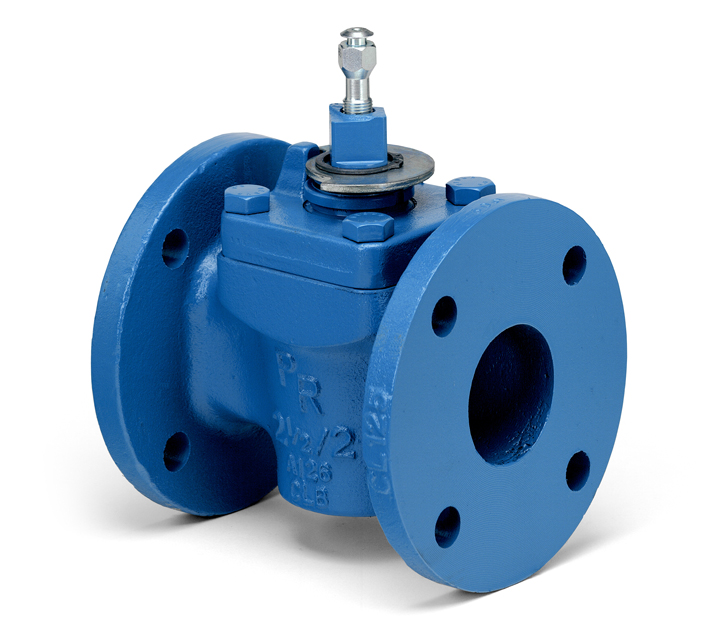

Was ist ein Kükenhahn?

Der Kükenhahn ist eine Armatur mit einem konischen oder zylindrischen Absperrkörper (auch Drosselkörper), dem sogenannten Küken.

Wo werden Kükenhähne eingesetzt?

Aufgrund Ihrer Konstruktion sind Kükenhähne sowohl in offener als auch in geschlossener Stellung totraumfrei – es können sich also keine Rückstände bilden. Das begünstigt den Einsatz bei feststoffhaltigen und kristallenen Medien. Die Lebensdauer des Kükenhahnes ist bei weitem länger anzusetzen als z.B. die von Kugelhähnen. Schwere Beschädigungen des Sitzes und des Kegels bei Betätigung der Armatur sind ausgeschlossen, weil sich keine Feststoffpartikel zwischen Kegel und Dichtsitz (der Hülse) festsetzen können.

Das Bewährte hat Zukunft – Kükenhähne von Kähler

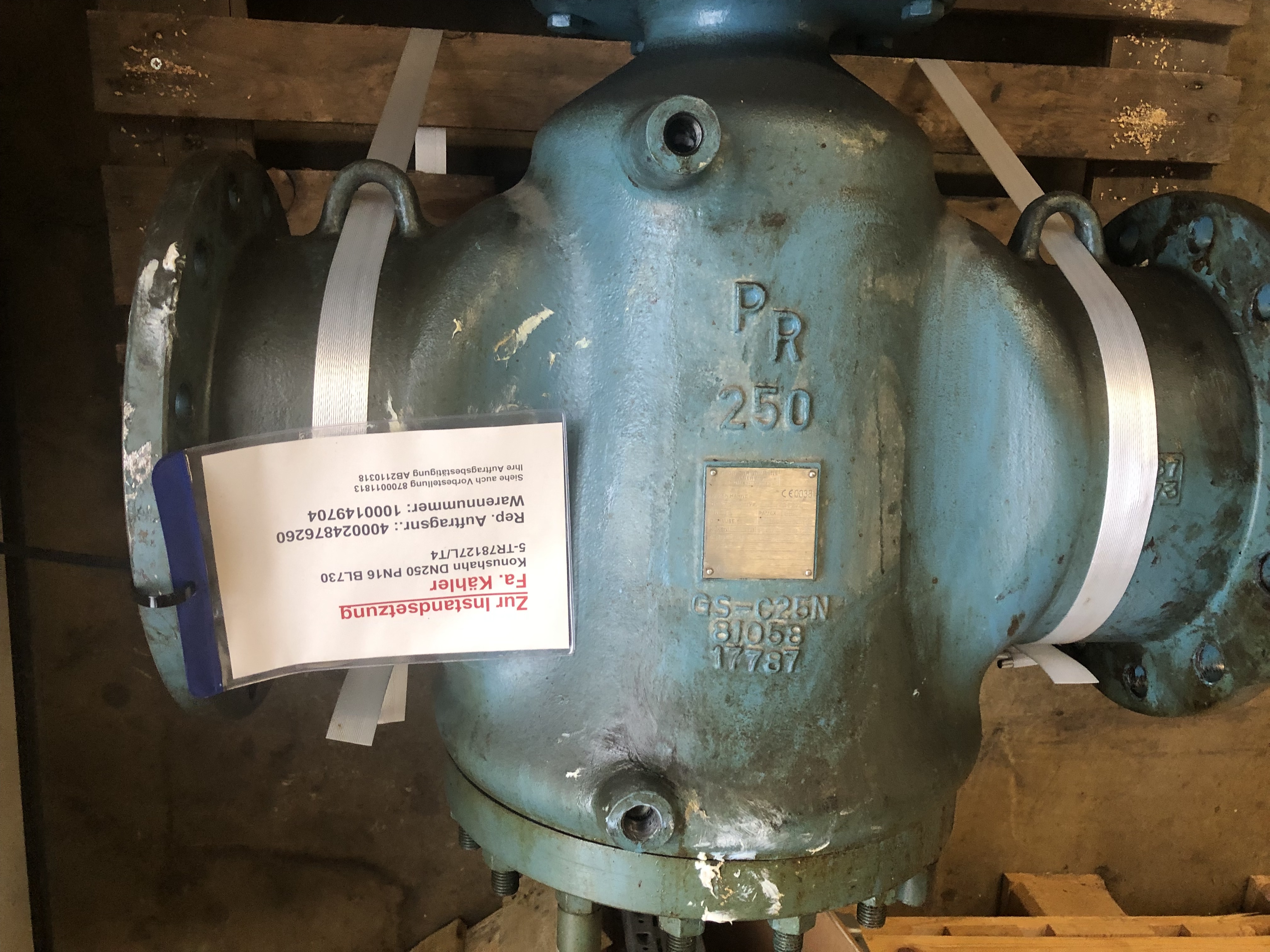

KÄHLER-Kükenhähne – auch Zylinderhähne genannt - sind robust und kompakt, konstruiert für ein anspruchsloses Verhalten im Einsatz mit einer nahezu unbegrenzten Lebensdauer.

Die Einbaulage kann beliebig gewählt werden. Der Platzbedarf ist selbst bei großen Nennweiten denkbar gering. Die Konstruktion ist unkompliziert und gradlinig.

Zylinder / Küken

Das Absperrorgan im Kükenhahn ist der Zylinder mit exakter Passung für das Hahngehäuse. Diese genaue Führung und der konstante Dichtmittelfilm zwischen Gehäuse und Zylinder verhindert das Eindringen von Fremdkörpern zwischen die Dichtflächen und schließen Beschädigungen sowie dadurch mögliche Undichtheiten aus.

Unser Design hat den Vorteil, dass sich der Zylinder mühelos bewegen lässt und sich nicht festsetzt. Einwandfreies Schalten ist jederzeit gewährleistet.

Durchgang von Kükenhähnen

Der Durchgang im Zylinder ist normalerweise rechteckig und entweder voll dem Rohrleitungsquerschnitt entsprechend oder reduziert. Der reduzierte Durchgang ist im Allgemeinen eine Nennweite kleiner als der Anschluss-Querschnitt. Der rechteckige Durchgang wurde gewählt, um geringere Außenmaße und eine preiswerte Ausführung zu erreichen.

Für besondere Einsatzfälle können KÄHLER-Zylinderhähne auch mit vollem rundem Durchgang geliefert werden, der in Form und Größe genau der Rohrleitung entspricht und molchbar ist.

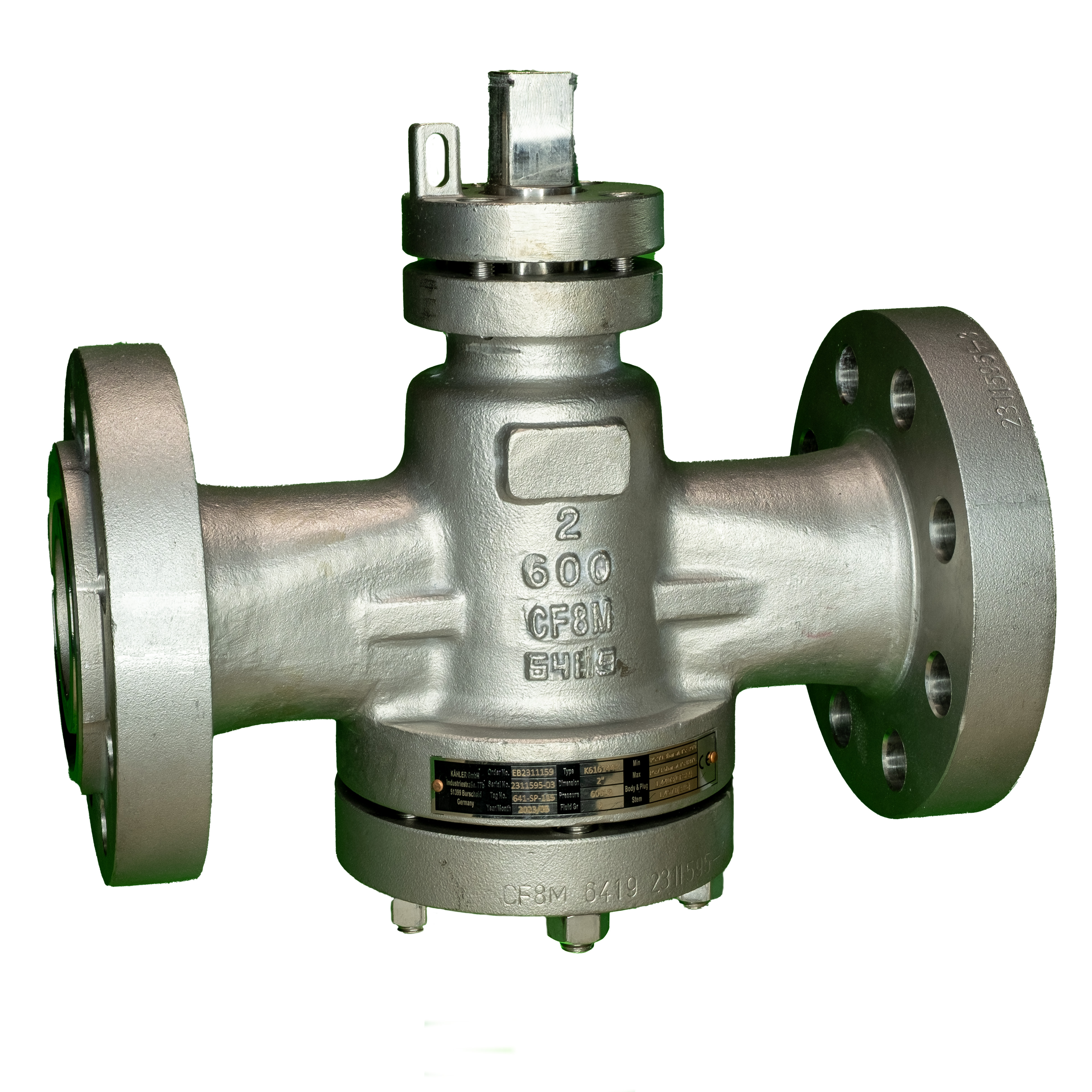

Nachdichten mit System

Ein wesentliches Unterscheidungsmerkmal zu anderen Armaturenarten ist das Nachdichtsystem. Dieses System ist ein wichtiges Element innerhalb der Konstruktion des Hahnes und erfüllt verblüffend sicher und dauerhaft seine Funktion zur einwandfreien Abdichtung nach innen (in allen Durchflussrichtungen) und nach außen.

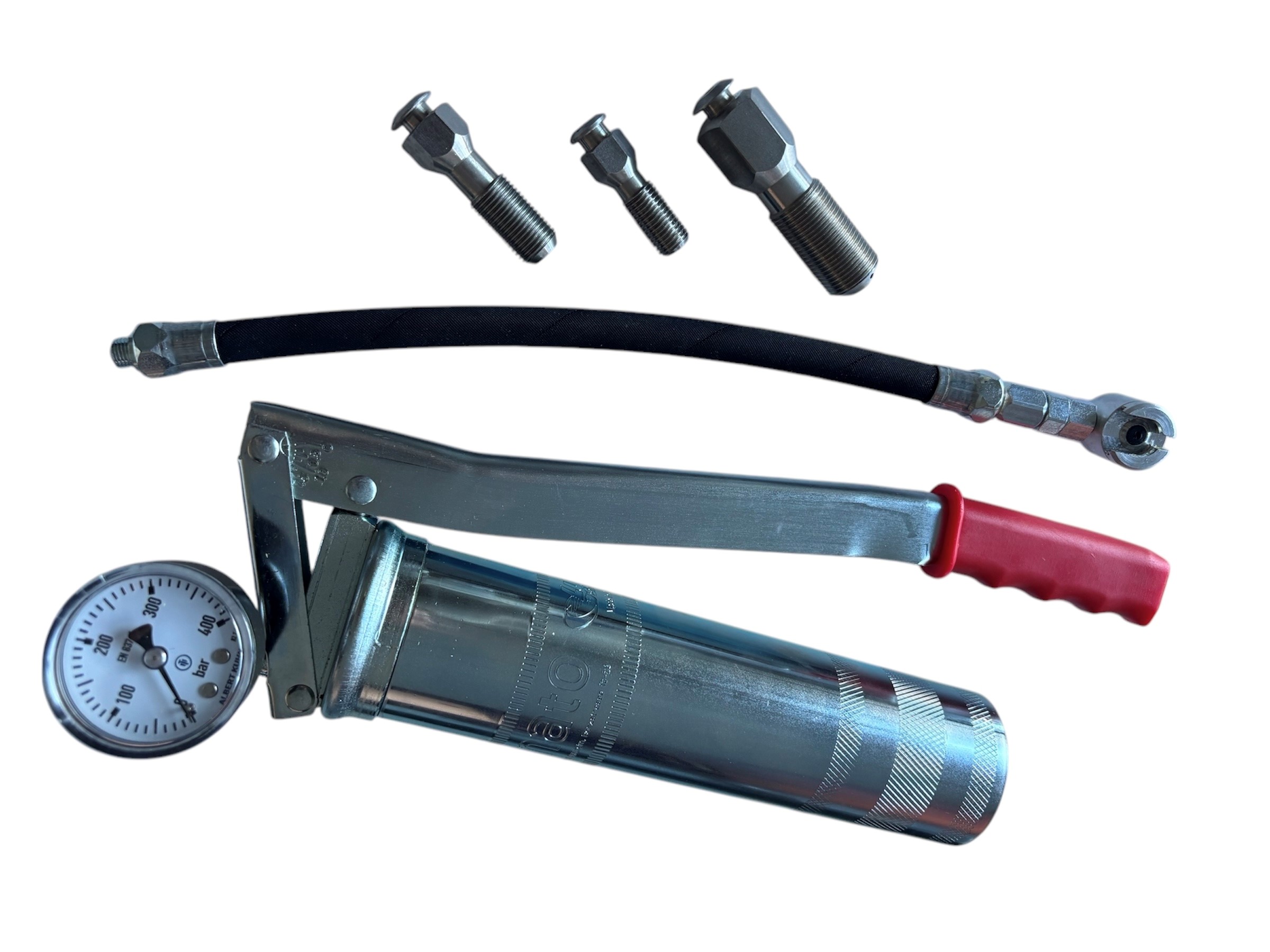

Der KÄHLER-Kükenhahn kann jederzeit und völlig gefahrlos während des Betriebes von außen nachgedichtet werden. Über die Dicht­mittelschraube(n) wird durch Kanäle ein dem Durchflussmedium angepasstes Dichtmittel zwischen Gehäuse und Zylinder gedrückt. Das Nachdichtsystem hat noch weitere hervorragende Eigenschaften, die von anderen Dichtungsarten (metallisch oder weich) nicht erreicht werden:

• Keine Korrosion und kein Verschleiß an den Dichtflächen.
• Keine Berührung von Metall auf Metall und kein Festsetzen.
• Unempfindlich gegen Fremdkörper.
• Keine Reparatur an den Dichtflächen und damit kein Ausbau der Armatur.
• Flexibler und leicht drehbarer Sitz im Gehäuse.
• Temperaturbeständig bis + 250° C.
• Einwandfreies Schalten auch nach sehr langen Stillstandzeiten.
• Sichere Abdichtung über Jahrzehnte ohne Betriebsstörungen.

Profilring / Spindelabdichtung von Kükenhähnen

Der KÄHLER-Zylinderhahn ist stopfbuchslos. Die Abdichtung nach außen erfolgt durch das Dichtmittel und zusätzlich durch einen wartungsfreien Profilring aus PTFE mit Niro-Feder am Zylinderschaft oder durch einen O-Ring. Diese Ringe halten zigtausend Schaltungen aus, da der Schaltweg des Hahnes kurz ist und durch die Konstruktion ein vertikaler Abrieb durch Gleiten oder Rollen nicht eintritt. Die Spindelabdichtung arbeitet nicht als drucktragendes Element und ist kein Verschleißteil.

Betätigung von Kükenhähnen

Die Auf- oder Zu-Stellung des KÄHLER-Kükenhahnes wird durch Drehen des Zylinders um 90° bis zum Anschlag erzielt. Die Betätigung erfolgt bis DN 150 normalerweise mit einem Sternschlüssel, größere Nennweiten mit Schneckenradgetriebe oder zusätzlich mit elektrischem, pneumatischem oder hydraulischem Antrieb. Aber auch die kleineren DN können mit automatischem Antrieb versehen werden. Alle Hähne haben eine immer deutlich sichtbare Anzeige der jeweiligen Zylinderstellung.

Kükenhähne mit rechteckigem Durchgang

Der Durchgang im Zylinder ist bei den Standardmodellen in rechteckiger Form ausgeführt. Der gleichmäßige Übergang vom runden Ein- und Ausgang des Hahngehäuses (analog dem Rohrleitungsanschluss) zum rechteckigen Zylinderdurchgang ist strömungstechnisch so günstig konstruiert, dass nur äußerst geringe Druckverluste auftreten und ausgezeichnete Durchflusswerte erzielt werden. KÄHLER-Zylinderhähne mit rechteckigem Durchgang gibt es in zwei Ausführungen:

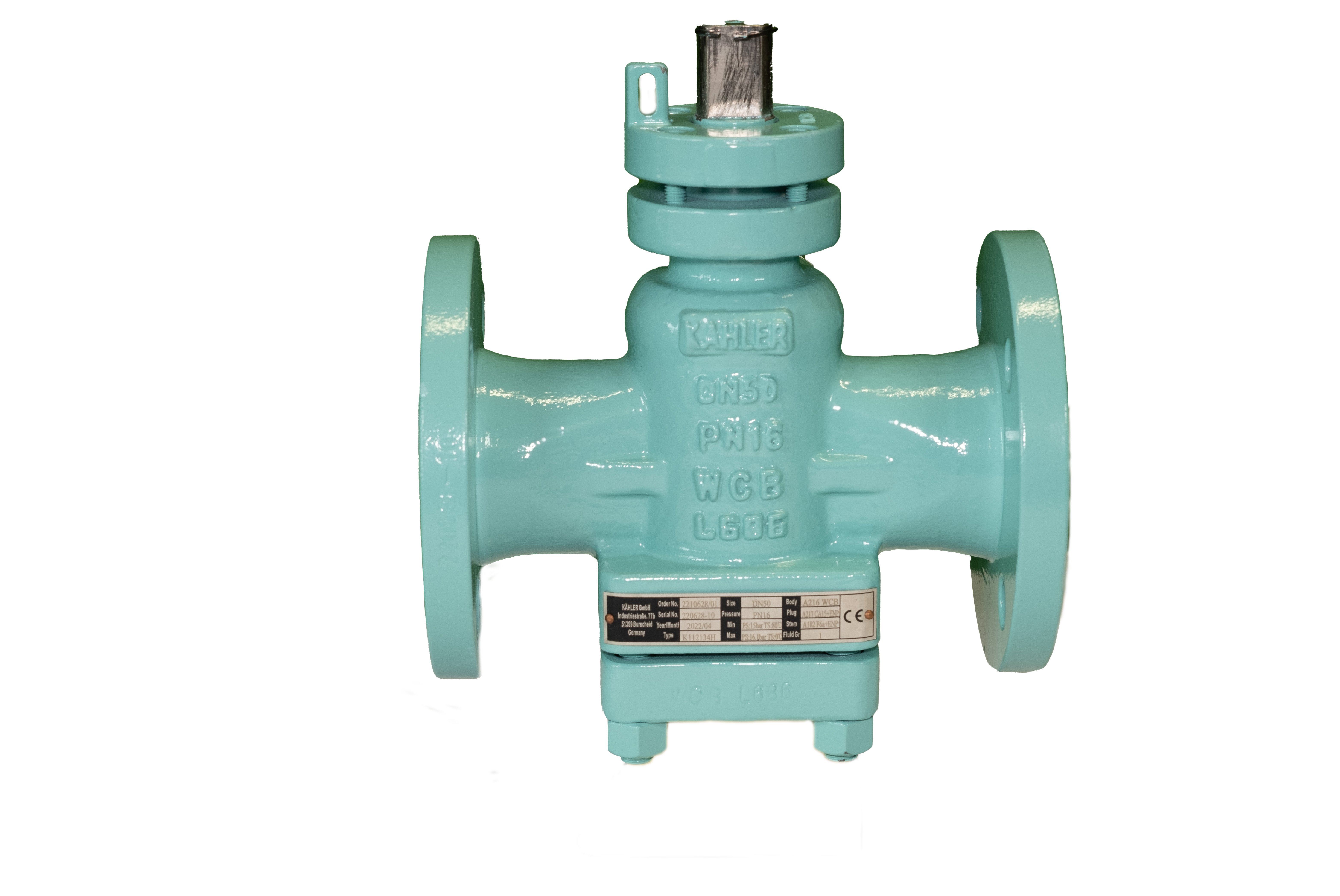

1. Durchgang voll dem Rohrleitungsquerschnitt entsprechend:
   Vertikale Ausweitungen des rechteckigen Zylinderdurchganges gleichen die seitlichen Verengungen so weit aus, dass der volle Rohrleitungsquerschnitt erreicht wird

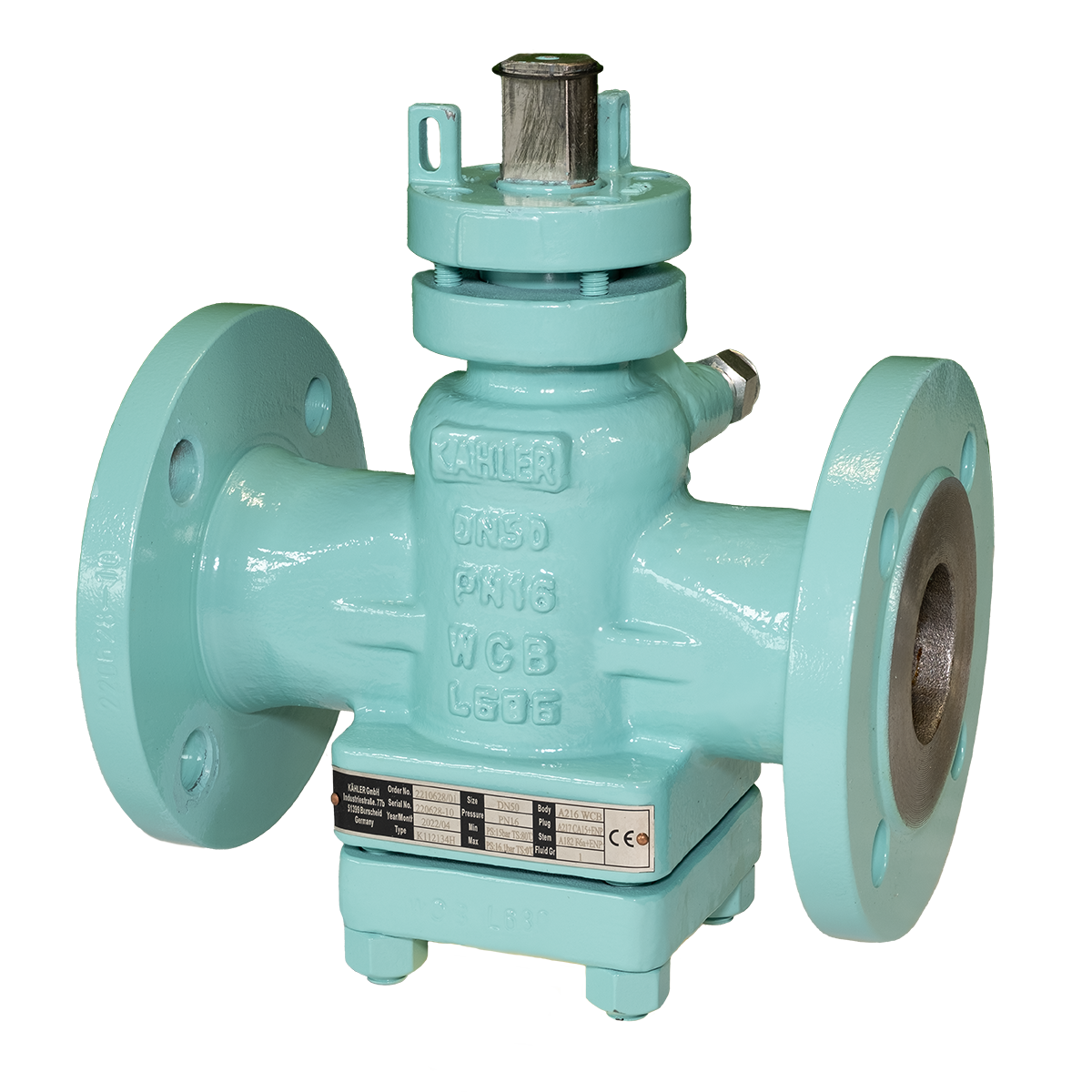

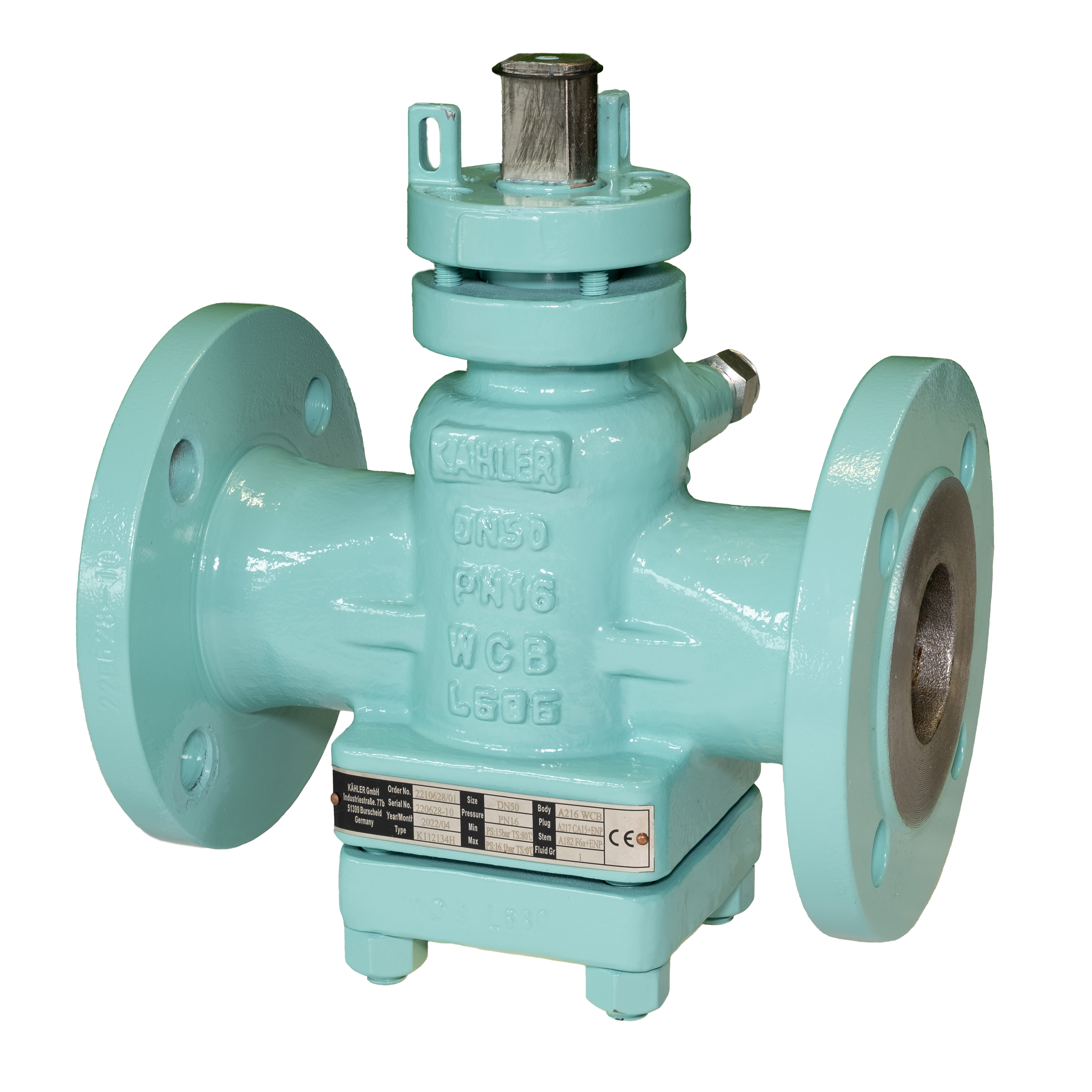

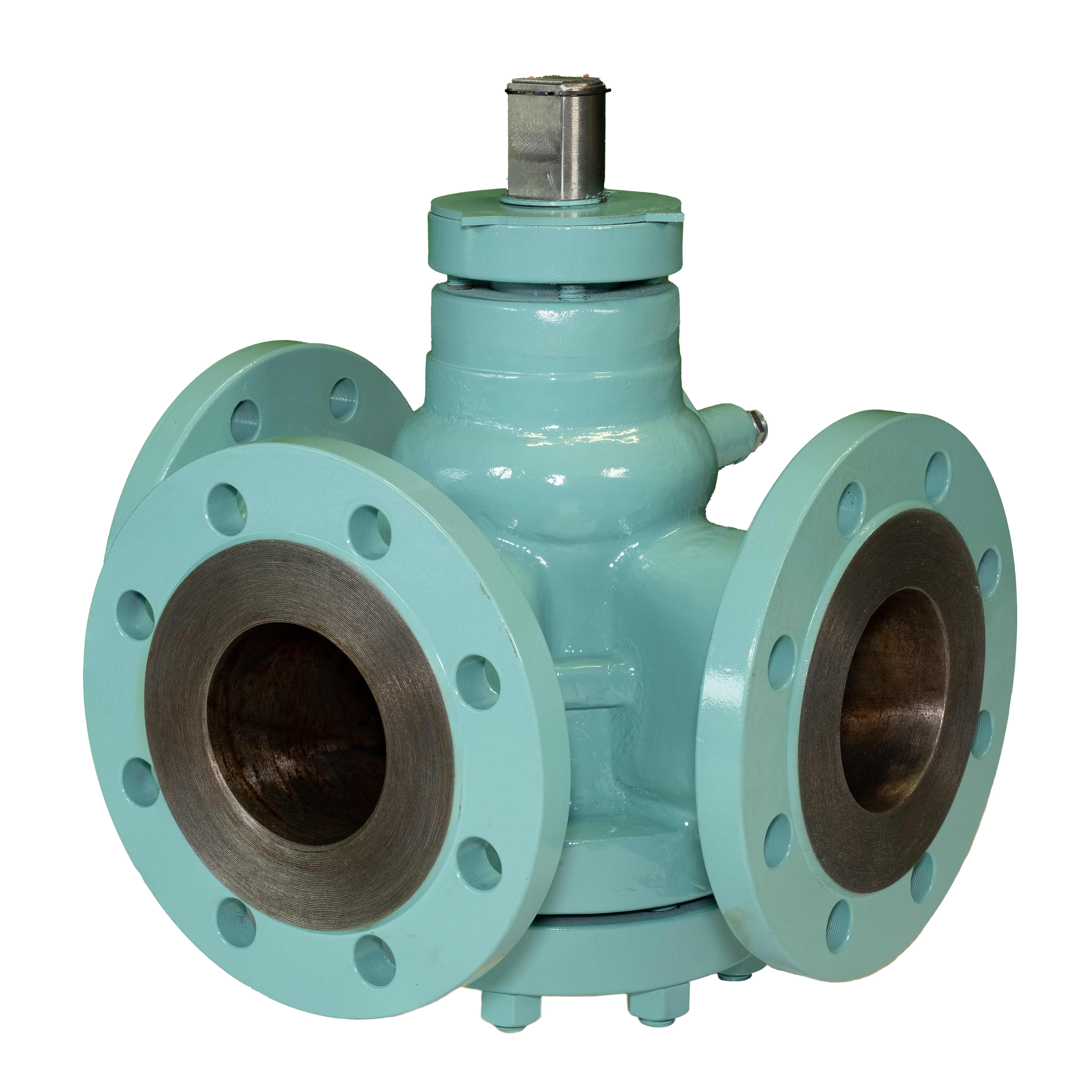

2. Durchgang in reduzierter Ausführung:
   Der im Zylinder reduzierte Durchgang ist größtenteils um eine Nennweite kleiner als der Querschnitt an der Ein- und Ausgangsseite des Hahnes. Der Druckverlust ist etwas höher, der Preis dafür niedriger.

Kükenhähne mit rundem Durchgang

Der Durchgang im Zylinder wird bei diesen Sondermodellen in voller, runder Form ausgeführt und ist auch in Größe und Form genau dem Rohrleitungsquerschnitt gleichzusetzen. Diese Ausführung ist empfehlenswert bei notwendiger Molcharbeit, bei stark erosiven Durchflussmedien oder solchen, die in Querschnittsverengungen zum Verstopfen neigen.
