Regelkugelhähne / Regulierkugelhähne /Strangregulierventile
Der Vexve Regelkugelhahn (Typ Naval) ist ein Strangregulierventil mit kombinierter Absperr- und Regulierungsfunktion
und vereint somit die hohen Absperrfähigkeiten eines Kugelhahns mit einer optimalen Durchflussregelung.
Die besonderen Merkmale des Vexve Regelkugelhahns sind seine exakte Messgenauigkeit sowie niedrige Strömungsturbulenzen.
Dank der neu entwickelten Regelkugel mit V-Port wird der Durchfluss, anders als beim herkömmlichen Regelkugelhahn, noch effektiver gesteuert
bei gleichbleibend geringem Widerstandswert und absoluter Dichtheit im geschlossenen Zustand.
Kavitation und Geräusche werden fast gänzlich vermieden.
Vexve Regelkugelhähne werden zum Absperren und Regulieren v.a. in Heiz- und Kühlsystemen eingesetzt.
Anwendungen Regulierkugelhahn
- zum Absperren und Regulieren in Heiz- und Kühlsystemen konstruiert
- einsetzbar für alle nichtaggressiven Medien, wie z.B. Fernwärme, Heizwarmwasser, Klima-Kaltwasser.
- Betriebsbedingungen gemäß Datenblatt

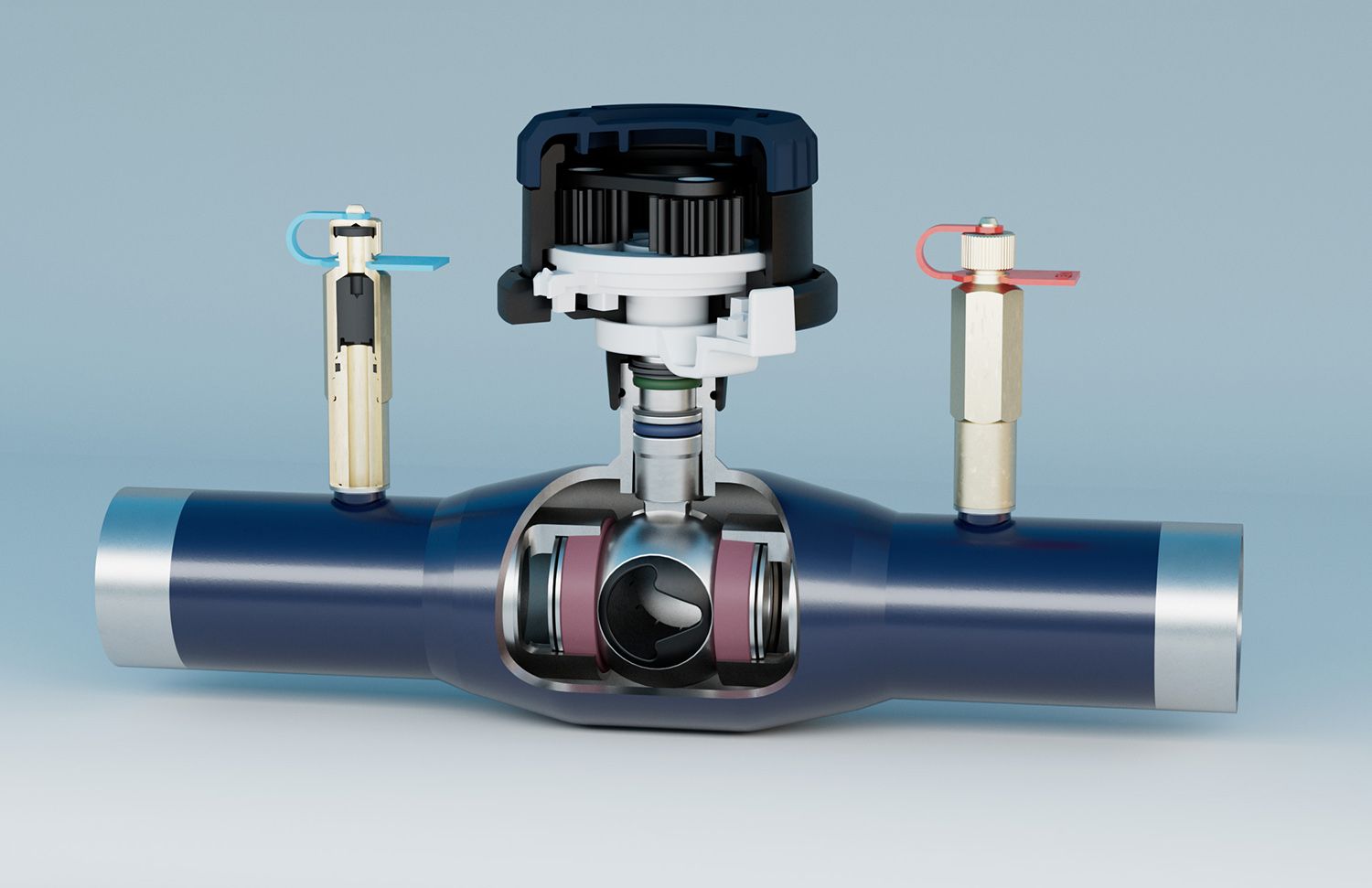

Konstruktion Regulierkugelhahn
- vollverschweißtes Stahl- oder Edelstahlgehäuse in kompakter Bauweise
- schwimmende Kugel aus Edelstahl mit federbelasteten, glasfaserverstärkten PTFE-Dichtschalen

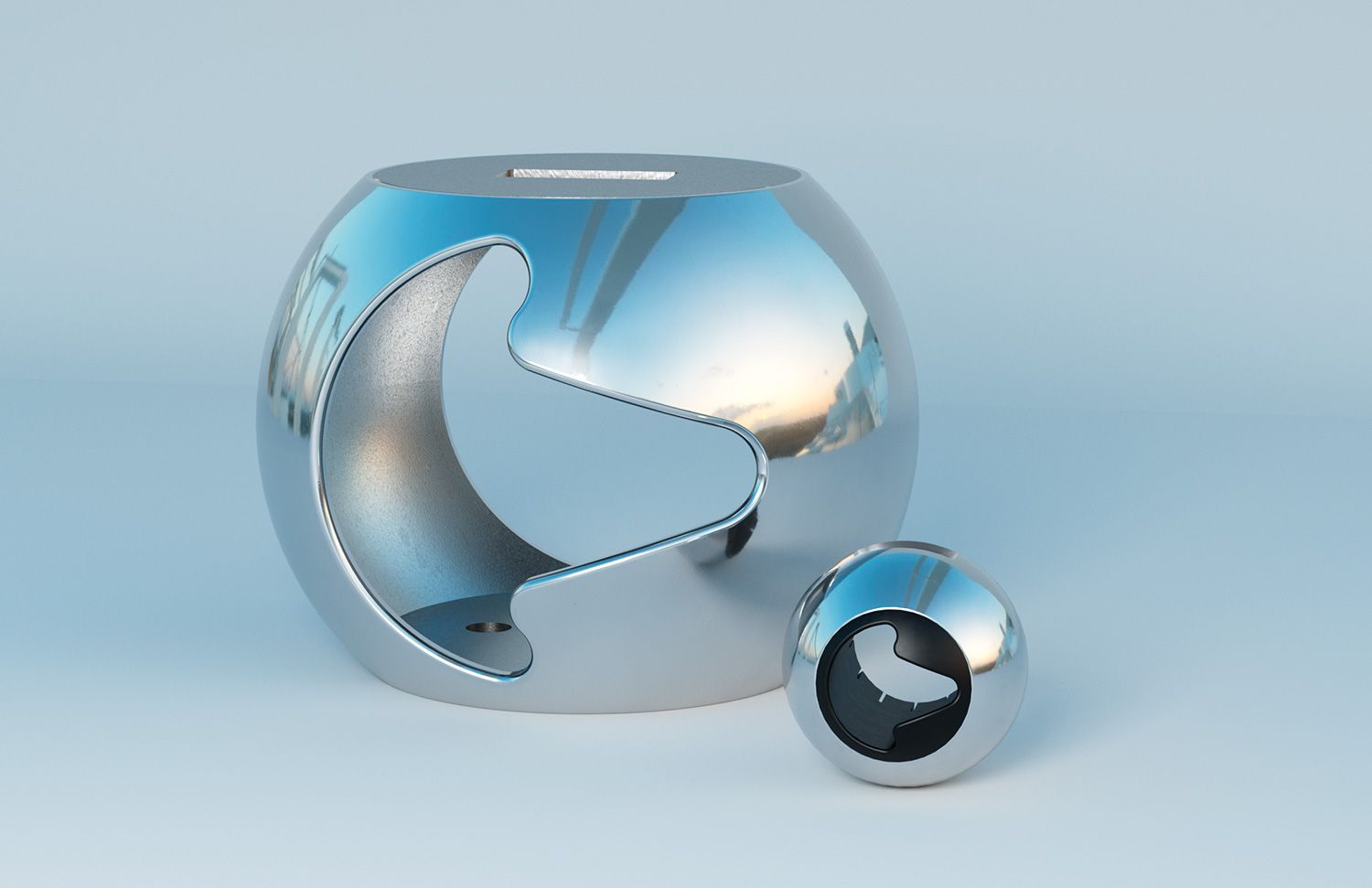

- Kugel mit V-förmiger Öffnung sowie mit Leitrohr aus Komposit im Inneren für optimale Regelcharakteristik
- ausblassichere Spindel aus Edelstahl mit 3-facher Abdichtung (zwei FPM-O-Ringe + graphitverstärkter PTFE-Druckring)
- selbsthemmender Messnippel (DN15-50) aus Messing
- inkl. Einstellskalierung
- inkl. Betätigung mit 90° Auf-/Zu-Anschlag

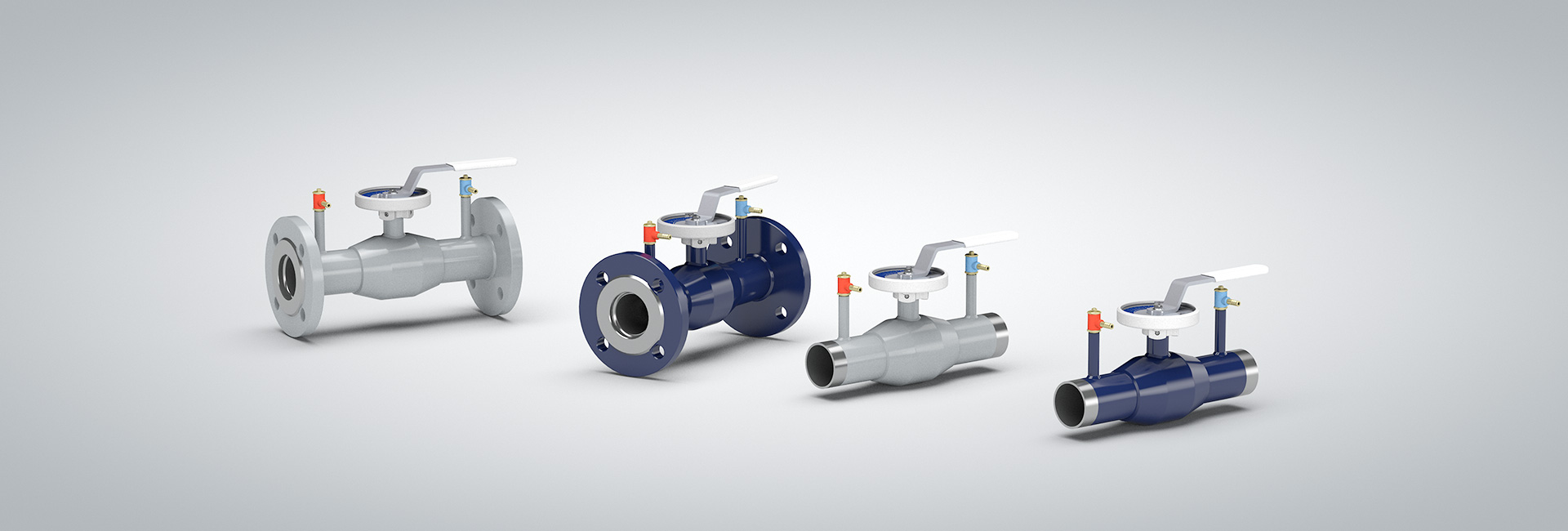

Ausführungen Regulierkugelhahn
- Nennweiten:
DN15-400 (Stahlausführung)
DN15-250 (Edelstahlausführung) - Druckstufen:
PN16-40 - Anschlussarten:
beidseitig Schweißenden
beidseitig Flansch - Durchgangsarten:
reduzierter Durchgang - Betätigung:
DN10-50 Drehknauf
DN65-150 Handhebel
DN200-400 Handgetriebe - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften Regelkugelhähne
Vollverschweißte Konstruktion aus hochwertigen Materialien
- aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
- hohe Benutzer- und Umwelfreundlichkeit
- hohe Energieeffizienz
- robust und zuverlässig auch bei hohem Druck und hohen Temperaturen dank Druckbehälterstahl
- robuste Bauweise
- platzsparendes Design
- wartungsfrei
- lange Lebensdauer
Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- kombinierte Absperr- und Regulierungsfunktion
- hervorragende Regelungseigenschaften durch V-förmige Kugelöffnung
- breite und präzise Regelungsreichweite
- niedriges Drehmoment
- dank Auf/Zu-Anschlag kein Durchrotieren der Kugel möglich
- vollständige bi-direktionale Dichtheit (EN 12266-1, Leckrate A)
- absorbiert Druckschläge ohne Schäden an der Struktur
- gute und kostengünstige Isolierbarkeit
- keine Probleme mit Kondensation

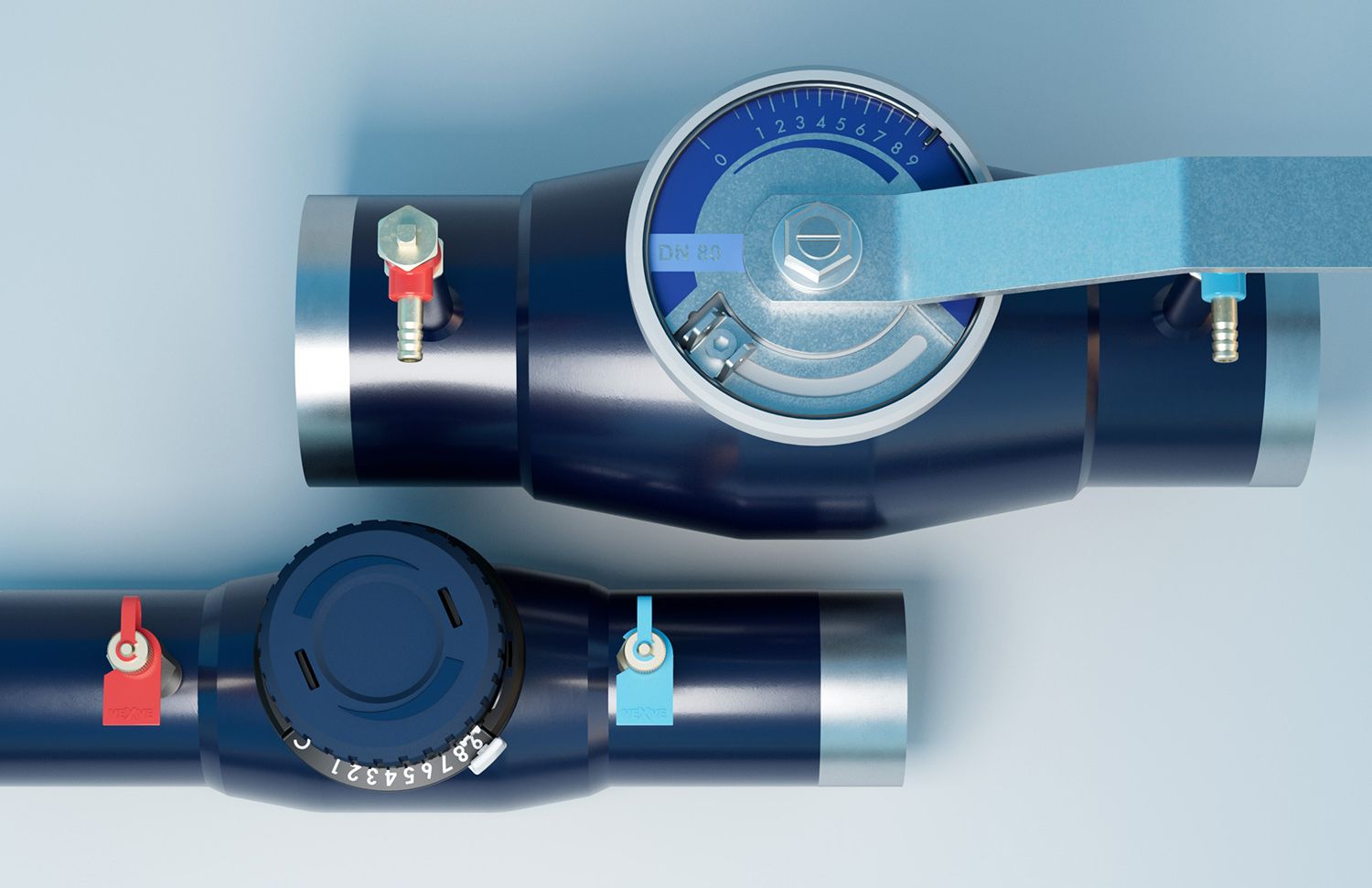

Einstellskalierung
- deutliche Einstellskalierung mit neun Regelungspunkten
- Regelung per Knopf, abnehmbarem Handhebel oder Getriebe
abhängig von der Nennweite - markierte, einstellbare Durchflussrichtung
- Möglichkeit zur Absperrung
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Regulierkugelhähne“
KÄHLER Regelhahn FL/FL DN015 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143015X Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN020 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143020X Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN025 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143025X Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN032 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143032X Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN040 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143040X Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN050 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143050X Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN065 PN16 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143065 Typ Naval 265510V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN065 PN25 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143065/25 Typ Naval 265570V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN080 PN16 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143080 Typ Naval 265511V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN080 PN25 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143080/25 Typ Naval 265571V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN100 PN16 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143100 Typ Naval 265512V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN100 PN25 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143100/25 Typ Naval 265572V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN125 PN16 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143125 Typ Naval 265513V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN125 PN25 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143125/25 Typ Naval 265573V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN150 PN16 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143150 Typ Naval 265514V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn FL/FL DN150 PN25 rD Stahl K
Regelkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 143150/25 Typ Naval 265574V Betriebsbedingungen gemäß Datenblatt Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn SE/SE DN015 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Schweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 140015X Betriebsbedingungen -20°C bis +120°C Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn SE/SE DN020 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Schweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 140020X Betriebsbedingungen -20°C bis +120°C Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn SE/SE DN025 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Schweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 140025X Betriebsbedingungen -20°C bis +120°C Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn SE/SE DN032 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Schweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 140032X Betriebsbedingungen -20°C bis +120°C Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn SE/SE DN040 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Schweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 140040X Betriebsbedingungen -20°C bis +120°C Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung
KÄHLER Regelhahn SE/SE DN050 PN25 rD Stahl K X
Regelkugelhahn X-Serie beidseitig Schweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus FPM Typ Vexve 140050X Betriebsbedingungen -20°C bis +120°C Betätigung mittels Präzisionsdrehknopf zur Durchflusssteuerung

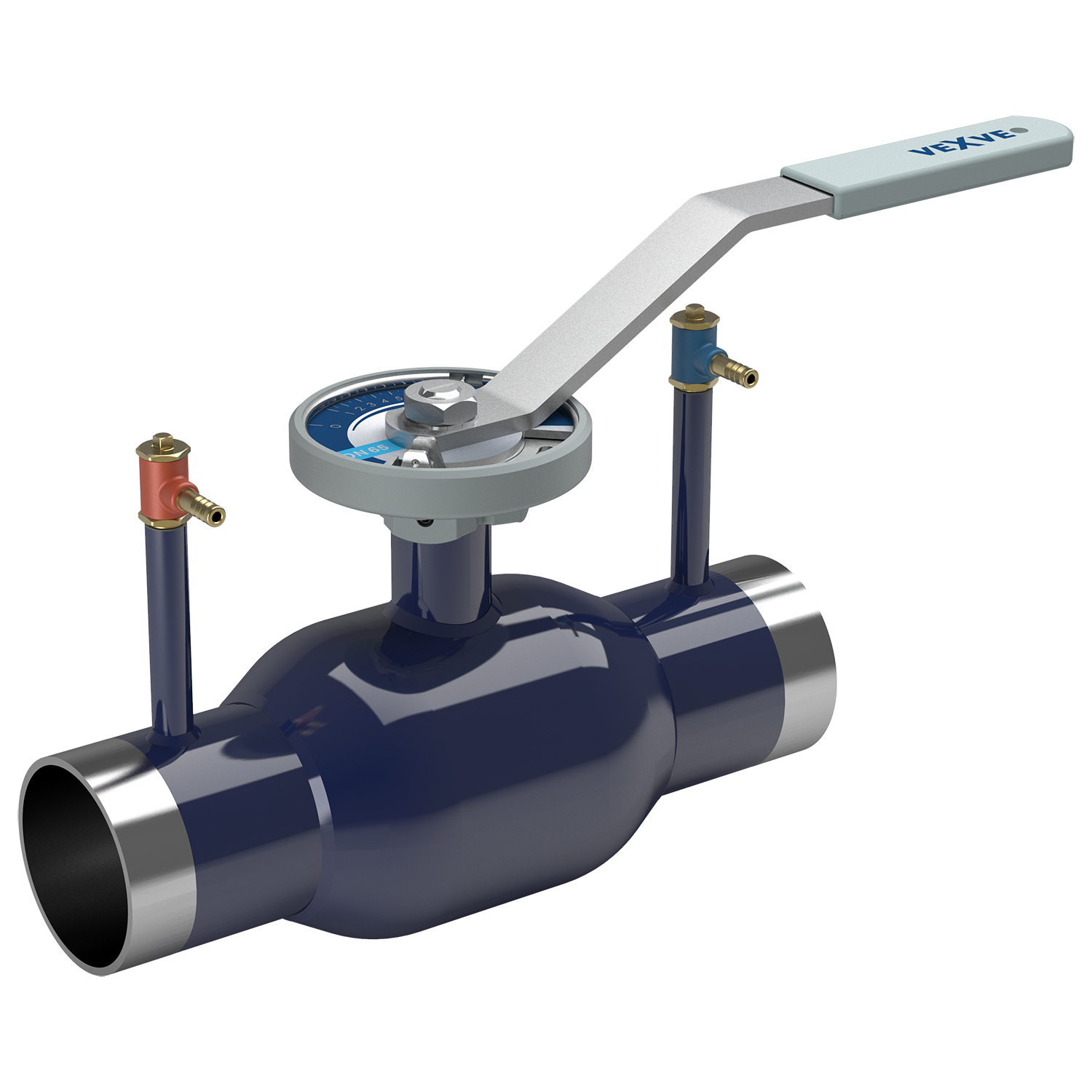

KÄHLER Regelhahn SE/SE DN065 PN25 rD Stahl K
