Die KÄHLER GmbH Industrie-Armaturen ist seit 1993 ein inhabergeführter Spezialist für Industriearmaturen und Anbohrtechnik mit Sitz in Burscheid (Bergisches Land, NRW). Ein Team von acht Mitarbeitern beliefert Stadtwerke, Energieversorger, Anlagen- und Rohrleitungsbauer sowie Industrieunternehmen weltweit, mit klarem Schwerpunkt auf dem deutschen Markt. Kerngeschäft sind Kugelhähne, Kükenhähne und Absperrarmaturen für Fernwärme sowie der bundesweite Anbohrservice unter Betriebsdruck. Geschäftsführer und Inhaber ist Tobias Bunse.

KÄHLER vereint drei Rollen: Großhandel für Industriearmaturen mit Zugang zu über 20 internationalen Partnerwerken, Eigenfertigung nachdichtbarer Kükenhähne und bundesweiter Anbohrservice. Daraus entstehen Angebote in der Regel innerhalb von zwei Stunden, eine hohe Lieferfähigkeit aus dem eigenen Lager in Burscheid und ein After-Sales-Service, der weit über die Gewährleistung hinaus läuft. Bei Problemen kommt das Team auch nach Jahrzehnten ohne Anfahrts- oder Diagnoserechnung vor Ort.

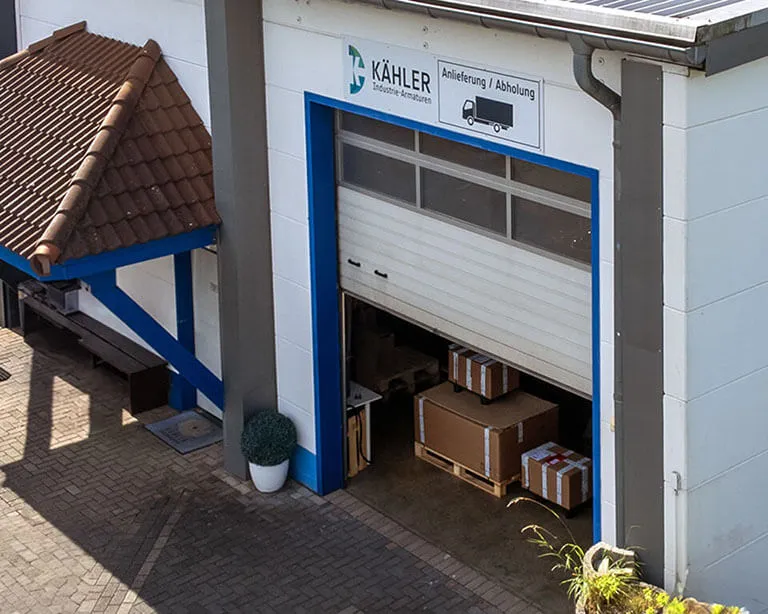

Firmensitz und Lager liegen in der Industriestraße 77b in 51399 Burscheid (zwischen Köln und Wuppertal). Der Vertrieb läuft weltweit, mit klarem Schwerpunkt auf dem deutschen Markt. Lieferungen gehen regelmäßig in den DACH-Raum (Referenzkunden u.a. ETH Zürich, Bouvier Zams) und in weitere europäische Märkte; auf Anfrage liefert KÄHLER auch in Übersee. Der Anbohrservice wird bundesweit in Deutschland erbracht.

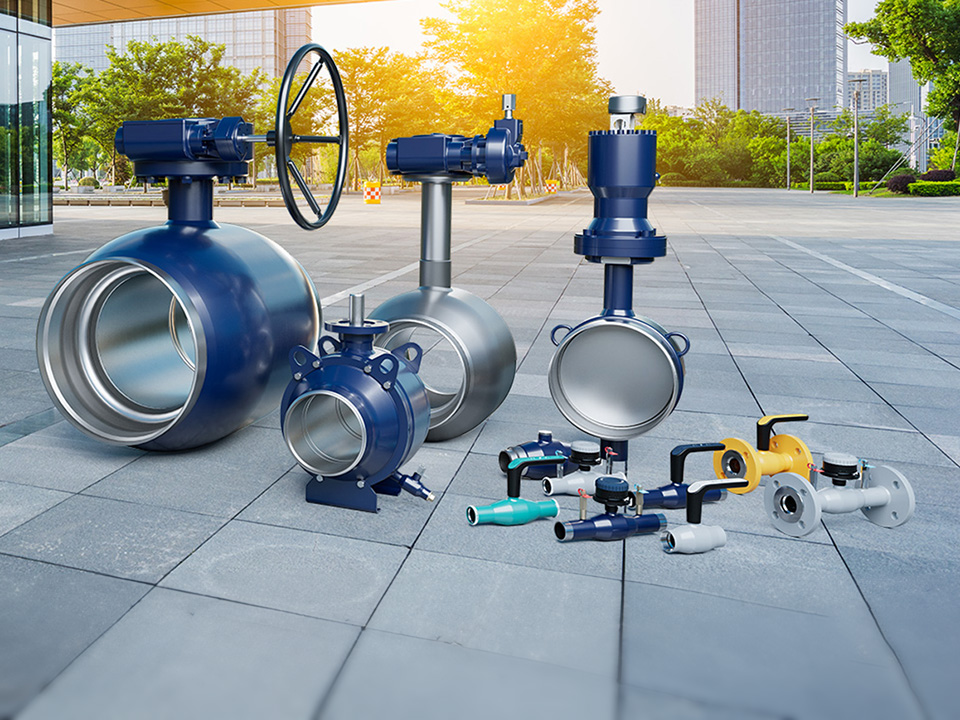

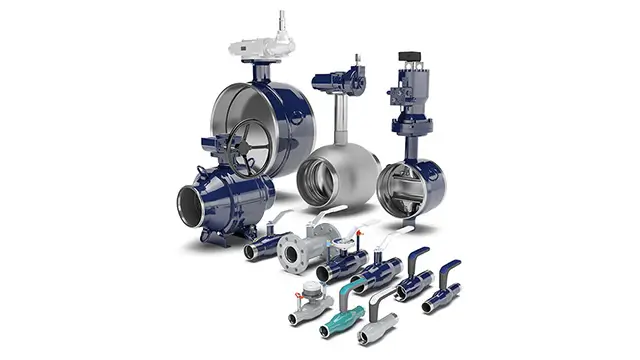

Das Sortiment umfasst vollverschweißte Kugelhähne (DN10 bis DN800, PN16 bis PN40), zapfengelagerte Kugelhähne ab DN600, mehrteilige Kugelhähne, Anbohrkugelhähne und Bedarfsanschlusshähne, Kükenhähne aus Eigenfertigung sowie metallisch dichtende PR-Kükenhähne von Brdr. Christensens (DN15 bis DN900, PN6 bis PN420 bzw. Class 150 bis 2500), Absperrklappen DN300 bis DN1400, Membranventile, Schmutzfänger, Schieber, elektrische, pneumatische und hydraulische Antriebe sowie das NAVAL-Anbohrsystem inklusive Zubehör und Ersatzteilen.

KÄHLER ist deutscher Generalvertreter der finnischen Marke Vexve für vollverschweißte Kugelhähne, Absperrklappen und das NAVAL-Anbohrsystem. Im Bereich Membranventile und Industriearmaturen kommen Crane, Saunders und Sisto zum Einsatz. Für elektrische und pneumatische Stellantriebe arbeitet KÄHLER mit Auma und Rotork zusammen. Im Bereich Kükenhähne führt KÄHLER eigene nachdichtbare Bauformen sowie die metallisch dichtenden PR-Kükenhähne der dänischen Firma Brdr. Christensens (BCH). Auf Anfrage werden auch Armaturen weiterer namhafter Hersteller bezogen, passend zur jeweiligen Anwendung.

Hauptanwendung ist die Fernwärme: Erzeugungsanlagen, Hauptverteilleitungen, Hausanschlüsse und Anbohrungen im laufenden Betrieb. Daneben kommen die Produkte in Industrieanlagen, Petrochemie, Kraftwerken, Anlagen- und Rohrleitungsbau, in der Heizungs-, Lüftungs-, Klima- und Sanitärtechnik (HLKS) sowie in Forschungseinrichtungen und Krankenhäusern zum Einsatz. Zu den Referenzkunden zählen u.a. BMW, Audi, VW, Ford, Bayer, Pfizer, Trumpf, Fresenius Kabi, die ETH Zürich sowie zahlreiche Stadtwerke.

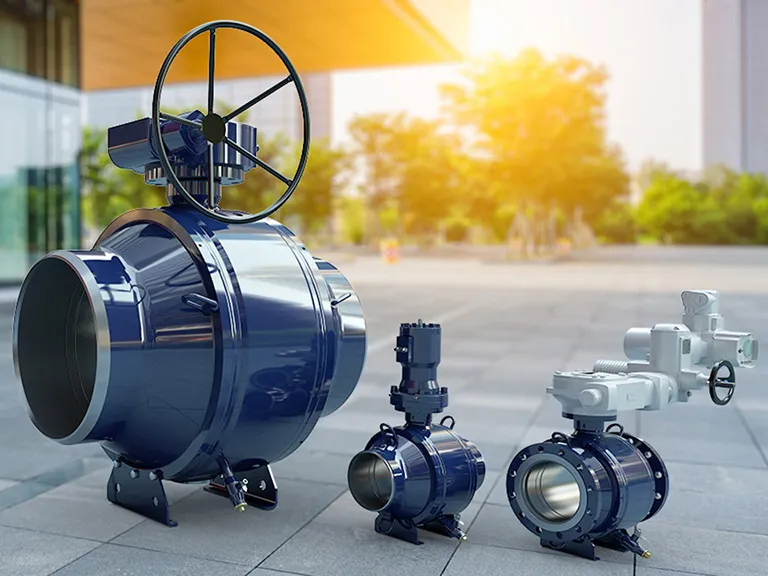

Vollverschweißte Kugelhähne dichten innen wie außen vollständig ab (Leckrate A nach EN 12266-1) und sind dank O-Ring-Spindelabdichtung wartungsfrei (keine Stopfbuchse, kein Nachfetten). Durch den vollen Durchgang entsteht praktisch kein Druckverlust, was den Pumpenenergiebedarf im Netz senkt. Sie halten Temperaturen bis 200 Grad Celsius und Drücke bis PN40 stand. Zapfengelagerte Ausführungen bieten zusätzlich Double Block and Bleed mit prüfbarer Dichtheit für sicherheitsrelevante Trennstellen.

Kugelhähne haben ein kugelförmiges Absperrelement und sind weichdichtend (PTFE, TFM). Sie sind kostengünstig, wartungsarm und in der Fernwärme und Standardindustrie erste Wahl. Kükenhähne sind metallisch dichtend mit konischem oder zylindrischem Drehkörper. Sie gelten als nahezu unzerstörbar und eignen sich für schwierige Medien, Feststoffe und sehr hohe Temperaturen in Öl und Gas, Petrochemie und Sonderanwendungen. Kükenhähne sind teurer und brauchen regelmäßiges Nachschmieren, lassen sich aber unter Druck nachdichten.

Vollverschweißte Kugelhähne: DN10 bis DN800, PN16 bis PN40. Absperrklappen: DN300 bis DN1400, PN16 und PN25 (DN300 bis DN800 mit erweitertem Durchgang). Kükenhähne der Eigenfertigung: DN15 bis DN900, PN6 bis PN420 bzw. Class 150 bis 2500 in Guss, Stahl, Edelstahl, Duplex, Titan und Hastelloy. Membranventile: DN8 bis DN300, PN16 bis PN40. Anbohrungen sind im Bereich DN20 bis DN200 bei Drücken bis 25 bar und Temperaturen bis 200 Grad Celsius möglich.

DN (Diameter Nominal) ist die Nennweite einer Armatur in Millimetern und beschreibt den ungefähren Innendurchmesser, z.B. DN50 entspricht rund 50 mm lichter Weite. PN (Pression Nominale) ist die Nenndruckstufe in bar bei Raumtemperatur, z.B. PN16 ist für 16 bar Betriebsdruck ausgelegt. Bei höheren Temperaturen sinkt der zulässige Betriebsdruck nach den Werkstoff-Diagrammen. Die Begriffe sind in DIN EN 1333 und ISO 6708 normiert.

Kugelhähne und Absperrarmaturen sind in den Anschlussarten Schweißende (SE), Flansch (FL nach EN 1092), Innengewinde, Außengewinde sowie in Kombinationen wie SE/FL und SE/IG erhältlich. Als Betätigung kommen Handhebel, Getriebe mit Handrad, ISO-Aufbauflansch für Antriebe sowie elektrische (z.B. Auma, Rotork), pneumatische und hydraulische Antriebe in Frage. Bedarfsanschlusshähne haben eine 6-kt-Außenbetätigung mit Auf/Zu-Anschlag und deutlicher Stellungsanzeige.

Standard-Fernwärme-Kugelhähne sind bis 200 Grad Celsius bei PN25 ausgelegt; PN40-Bauformen erreichen je nach Werkstoff höhere Werte. Für Heißwassernetze, Dampf- und Kondensatanwendungen oberhalb dieses Bereichs empfiehlt KÄHLER spezielle Bauformen: Vexve-Kondensat-Kugelhähne mit Graphit-Spindeldichtung (kleine Nennweiten) bzw. Kalrez-Spindeldichtung (größere Nennweiten), Kükenhähne der KÄHLER-Eigenfertigung (Class 150 bis 2500, Werkstoffe bis Hastelloy) oder metallisch dichtende Absperrklappen. Eine konkrete Auslegung erfolgt im technischen Beratungsgespräch.

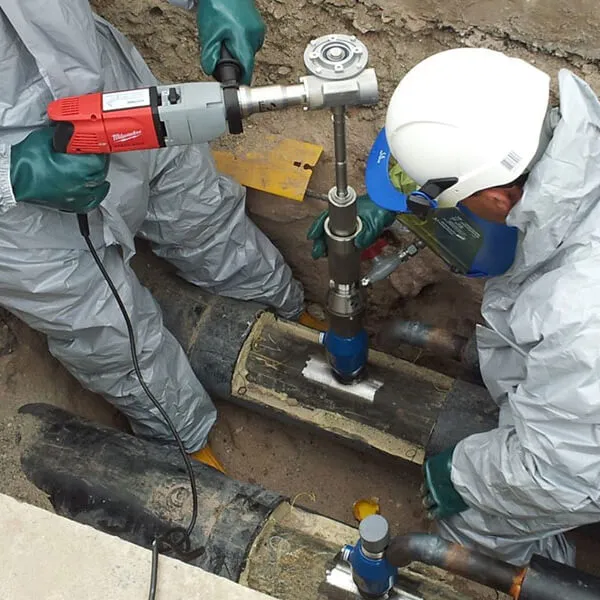

Beim Anbohrservice (Hot Tapping) werden bestehende Fernwärme- oder Industrieleitungen unter Betriebsdruck und -temperatur angebohrt, ohne die Versorgung zu unterbrechen. Das ist zum Beispiel nötig, wenn neue Hausanschlüsse, Messstellen, Entlüftungen oder Leitungsabzweige in ein laufendes Netz integriert werden sollen. KÄHLER führt diese Anbohrungen seit 1999 mit dem TÜV-bauartzugelassenen NAVAL-Anbohrgerät bundesweit aus, zum Festpreis. Ein Prüfkoffer für die Dichtheitsprobe vor jeder Anbohrung gehört zum Standardablauf.

Das NAVAL-Anbohrgerät (von Vexve) besitzt eine TÜV-Bauartzulassung (AR.303-19). Anbohrungen werden gemäß AGFW Arbeitsblatt FW 432 und DGUV Regel 103-002 ausgeführt. Die zugehörigen Anbohrkugelhähne erfüllen AGFW FW 428 sowie EN 448:2011 und sind nach EN 12266-1 in Leckrate A geprüft. Damit deckt KÄHLER die in deutschen und österreichischen Fernwärmenetzen geforderten Standards ab.

Anbohrungen sind im Bereich DN20 bis DN200 bei Drücken bis 25 bar und Temperaturen bis 200 Grad Celsius möglich. Standard ist der Bereich ab DN25; DN20 ist mit einer zusätzlichen Spindel ausführbar. Im Bereich DN200 wird mit reduziertem Durchgang gearbeitet. Vor jeder Anbohrung wird mit dem Prüfkoffer eine Dichtheitsprobe gefahren. Auf Wunsch wird das Verfahren beim Kunden vor Ort unter Realbedingungen vorgeführt.

Ja. KÄHLER führt jährliche Anbohrschulungen am Standort Burscheid und auf Wunsch beim Kunden durch. Teilnehmer erhalten eine Bescheinigung gemäß AGFW Arbeitsblatt FW 432 und DGUV Regel 103-002. Inhalt sind Funktionsweise und Wartung des NAVAL-Anbohrgeräts, sicheres Arbeiten unter Druck sowie praktische Übungen unter Realbedingungen. Zielgruppe sind Stadtwerke, Rohrleitungsbauer und Industrieunternehmen, die ihre Monteure zertifizieren lassen wollen.

Anbohrungen werden zum Festpreis angeboten. Die Höhe hängt von Nennweite, Druckstufe, Zugänglichkeit der Anbohrstelle, Anreise und davon ab, ob die Anbohrkugelhähne mitgeliefert werden. Für eine konkrete Kostenschätzung benötigt KÄHLER üblicherweise: Lageplan oder Foto der Anbohrstelle, Rohrleitungsdaten (Material, DN, PN, Temperatur), die gewünschte Anbohrgröße sowie den Wunschtermin. Angebote werden in der Regel innerhalb eines Werktags erstellt.

Angebote werden in der Regel innerhalb von zwei Stunden erstellt, spätestens am selben Werktag. Viele Standardprodukte sind ab Lager Burscheid lieferbar: Kugelhähne, Anbohrkugelhähne, Schmutzfänger und NAVAL-Anbohrtechnik. Sonderausführungen werden meist in zwei bis drei Wochen geliefert. Eigene KÄHLER-Kükenhähne werden in 18 bis 22 Wochen ab Auftrag gefertigt; für Industrie-Sonderbauformen entscheidet die jeweilige Spezifikation.

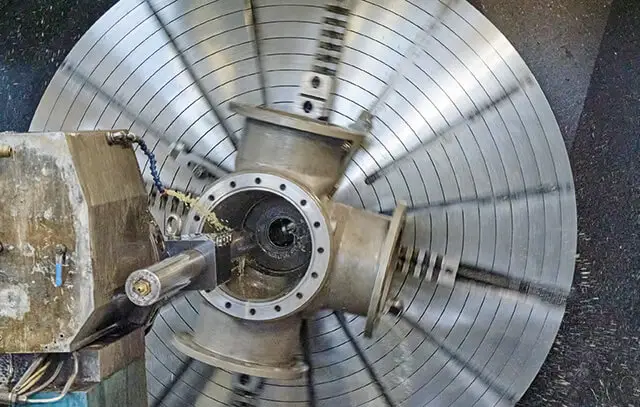

Ja. KÄHLER setzt eigene Kükenhähne sowie viele Partnerprodukte instand, inklusive Generalüberholung, O-Ring-Wechsel unter Druck bei nachdichtbaren Bauarten und Prüfzeugnis. Auch lange nach Ablauf der Gewährleistung unterstützt das Team bei Problemen vor Ort, ohne Anfahrts- oder Diagnoserechnung. Für den Anbohrservice gibt es ein Prüfkoffer-Set, Wartung und Reparatur der Anbohrsysteme sowie alle Ersatzteile ab Lager.

Ja. KÄHLER entwickelt und fertigt Sonderausführungen insbesondere im Bereich Kükenhähne, mit über 100 Varianten in Guss, Stahl, Edelstahl, Duplex, Titan und Hastelloy sowie 2-, 3- und 4-Wege-Bauformen. Auch Spezial-Konfigurationen vollverschweißter Kugelhähne (besondere Werkstoffe, ATEX-Antriebe, Sonder-Anschlussmaße) sind über die Partnerwerke realisierbar. Engineering, Konstruktion und Qualitätskontrolle laufen am Standort Burscheid. Typische Lieferzeit für Sonder-Kükenhähne: 18 bis 22 Wochen.

Beides ist möglich. Auf kaehler-armaturen.de stehen Standard-Kugelhähne, Anbohrkugelhähne, NAVAL-Anbohrtechnik, Schmutzfänger und Ersatzteile direkt im Online-Shop zur Verfügung. Für individuelle Mengen, Sonderausführungen, Rahmenverträge oder projektbezogene Konditionen sendet KÄHLER auf Anfrage ein schriftliches Angebot, in der Regel innerhalb von zwei Stunden. Geschäftskunden können sich für netto ausgewiesene Preise und Rechnungskauf registrieren.

Ja. Planungsbüros und Stadtwerke erhalten auf Anfrage komplette Ausschreibungstexte für Leistungsverzeichnisse, 2D- und 3D-Zeichnungen für die Anlagenplanung sowie Werkszeugnisse, TÜV-Zertifikate und Konformitätsbescheinigungen. Lieferprogramm, Datenblätter und Betriebsanleitungen stehen im Bereich Downloads auf kaehler-armaturen.de direkt zum Herunterladen bereit.

Telefon: +49 (2174) 7848-0, Mo bis Fr 08:00 bis 16:30 Uhr. E-Mail für Anfragen: anfragen@kaehler-armaturen.de. Alternativ über das Kontaktformular auf der Website oder direkt im Online-Shop unter kaehler-armaturen.de. Persönliche Beratungen, Außendienstbesuche und Vorführungen des Anbohrgeräts unter Realbedingungen sind nach Absprache möglich. Mitgliedschaften: AGFW, BFW.
