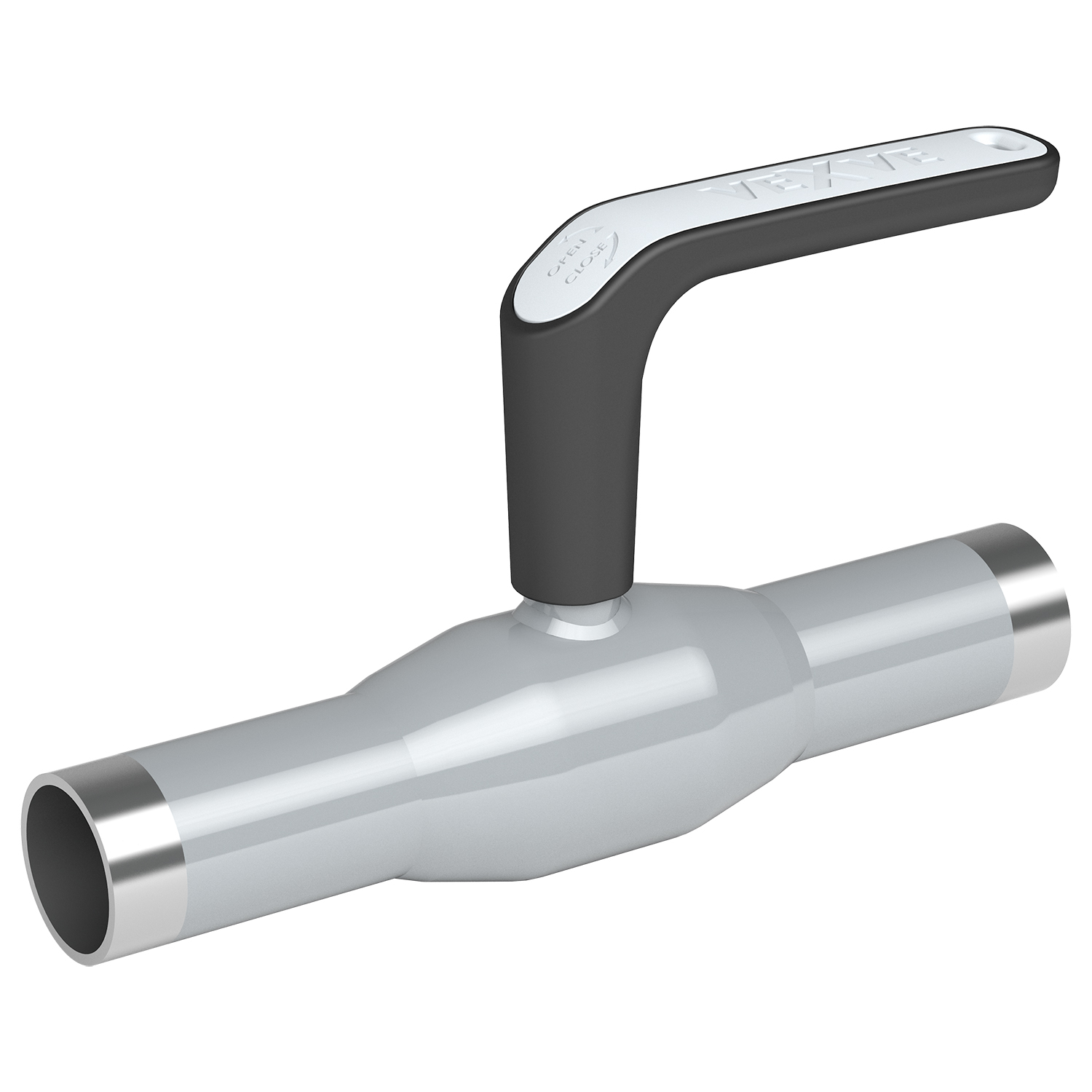

Vollverschweißte Kugelhähne
Wir bieten Ihnen ein breites Sortiment unterschiedlichster Arten von vollverschweißten Kugelhähnen der Firma VEXVE
(Typ NAVAL) für Fernwärme- und Fernkälteversorgung, Industrie- und Anlagentechnik, Apparate- und Rohrleitungsbau.
Was sind vollverschweißte Kugelhähne?
Bei vollverschweißten Kugelhähnen (häufig auch 1-teilige Kugelhähne genannt) sind die Gehäuseteile nicht - wie bei anderen Armaturen üblich - miteinander verschraubt, sondern komplett zu einer Einheit verschweißt, um eine dauerhafte Abdichtung zu gewährleisten.
Durch diese robuste Konstruktion ergeben sich entscheidende Vorteile, wie ein minimiertes Risiko von Leckagen und Ausfällen, eine lange Lebensdauer sowie der Wegfall von zeitaufwändigen und kostenintensiven Wartungsarbeiten.
Vollverschweißte Kugelhähne sind in der Lage, hohem Druck und hohen Temperaturen standzuhalten. Dank ihrer wartungsfreien Eigenschaften eignen sie sich insbesondere auch für den Einsatz in anspruchsvollen Umgebungen, die schwer zugänglich oder schwer zu warten sind. Somit stellen vollverschweißte Kugelhähne eine stabile und zuverlässige Lösung für das Absperren und Regeln von Flüssigkeiten und Gasen in industriellen Anwendungen dar.
Wo ein Kükenhahn die bessere Wahl ist, etwa bei feststoffhaltigen Medien oder wenn die Armatur über Jahrzehnte instand gesetzt werden soll, zeigt unser Vergleich Kükenhahn oder Kugelhahn.
Arten von vollverschweißten Kugelhähnen
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Vollverschweißte Kugelhähne“
Nachfolgende Produkte sind in unserem Webshop erhältlich. Weitere Größen und Ausführungen auf Anfrage.
KÄHLER Anbohrhahn SE/FL DN150 PN25 vD Stahl 6-kt.
Anbohrkugelhahn Anschweißende / Flansch vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126151 Typ Naval 281495 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Flanschanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/FL DN200 PN25 rD Stahl 6-kt.
Anbohrkugelhahn Anschweißende / Flansch vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126201 Typ Naval 281496 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Flanschanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN020 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126020 Typ Naval 281485 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN025 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126025 Typ Naval 281486 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN025 PN40 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126025/H Typ Naval 281466 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN032 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126032 Typ Naval 281487 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN032 PN40 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126032/H Typ Naval 281467 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN040 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126040 Typ Naval 281488 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN040 PN40 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126040/H Typ Naval 281468 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN050 PN40 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126050 Typ Naval 281489 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN050 PN40 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126050/H Typ Naval 281469 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN065 PN25 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126065 Typ Naval 281490 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN065 PN25 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126065/H Typ Naval 281470 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN080 PN25 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126080 Typ Naval 281491 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN080 PN25 vD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126080/H Typ Naval 281471 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN100 PN25 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126100 Typ Naval 281492 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN100 PN25 vD verl.Spindel
Anbohrkugelhahn verlängerter Spindel beidseitig Schweißenden mit Außengewinde für NAVAL-Anbohrgerät, vollverschweißte Ausführung, voller gerader Durchgang Gehäuse Stahl St 37.8, Kugel Edelstahl 1.4301, ausblassichere Spindel Edelstahl 1.4305, Spindelabdichtung 3-fach graphitverst. PTFE/FPM, bis DN 50 oberer O-Ring, ab DN 65 beide O-Ringe auswechselbar, Spindel 2-fach Stahl/PTFE gelagert, angefederte Kugel-Dichtschalen aus graphitverst. PTFE, NAVAL-Nr. 281472 DN100 PN25 verlängerte Spindel CE VEXVE-Nr.: 126100/H
KÄHLER Anbohrhahn SE/SE DN125 PN25 vD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126125 Typ Naval 281493 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN125 PN25 vD verl.Spindel
Anbohrkugelhahn mit verl. Spindel und Handhebel beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126125/H Typ Naval 281473 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN150 PN25 rD Stahl 6-kt.
Anbohrkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126150 Typ Naval 281494 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube) mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Anbohrhahn SE/SE DN150 PN25 rD verl.Spindel
Anbohrkugelhahn verlängerte Spindel beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 126150/H Typ Naval 281474 Betriebsbedingungen gemäß Datenblatt mit Handhebel mit Gewindeanschluss für KÄHLER-Anbohrgerät Typ Naval
KÄHLER Bedarfshahn SE/SE DN020 PN40 rD Stahl 6-kt.
Bedarfsanschlusskugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 120020 Typ Naval 284445 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube)
KÄHLER Bedarfshahn SE/SE DN020 PN40 vD Stahl 6-kt.
Bedarfsanschlusskugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion voller gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 320020 Typ Naval 234445 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube)
KÄHLER Bedarfshahn SE/SE DN025 PN40 rD Stahl 6-kt.
Bedarfsanschlusskugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) angefederte Kugeldichtschalen aus graphitverst. PTFE Typ Vexve 120025 Typ Naval 284446 Betriebsbedingungen gemäß Datenblatt Betätigung mittels Außen-6kt. Spindel bei Bedarf zuschweißbar (verschweißbare Deckelschraube)
FAQ - Häufig gestellte Fragen zu vollverschweißten Kugelhähnen
Was ist ein vollverschweißter Kugelhahn?
Bei einem vollverschweißten Kugelhahn, oft auch einteiliger Kugelhahn genannt, sind die Gehäuseteile dauerhaft zu einer Einheit verschweißt. Gehäusedichtungen und Verschraubungen entfallen. Das Gehäuse besteht aus Druckbehälterstahl oder Edelstahl, die Kugel aus Edelstahl oder bei zapfengelagerten Ausführungen aus vernickeltem Stahl. Die Bauart ist dicht, wartungsfrei und hält hohen Drücken und Temperaturen stand. KÄHLER liefert vollverschweißte Kugelhähne der finnischen Marke Vexve.
Welche Nennweiten und Druckstufen gibt es bei vollverschweißten Kugelhähnen?
Das Vexve-Programm deckt die Nennweiten DN10 bis DN1200 und Druckstufen bis zu PN40 ab, darunter Stahlkugelhähne mit schwimmender Kugel von DN10 bis DN500 und zapfengelagerte Kugelhähne von DN125 bis DN1200. Welche Kombination aus Nennweite, Druckstufe und Anschluss verfügbar ist, zeigt das Datenblatt der jeweiligen Baureihe.
Welche Typen vollverschweißter Kugelhähne gibt es bei KÄHLER?
Das Sortiment umfasst elf Typen: Stahl- und Edelstahlkugelhähne als Standard-Absperrarmatur, die X-Serie für DN10 bis DN50, zapfengelagerte Kugelhähne für große Nennweiten, erdverlegte Kugelhähne für den Einbau ohne Schacht, Anbohr- und Bedarfsanschlusshähne für Netzerweiterungen, Regulierkugelhähne zum Einregulieren, Entlüftungs- und Entleerungskugelhähne, Kondensatkugelhähne für Heißwasser und Heißluft sowie Gaskugelhähne für Erdgas und Druckluft.

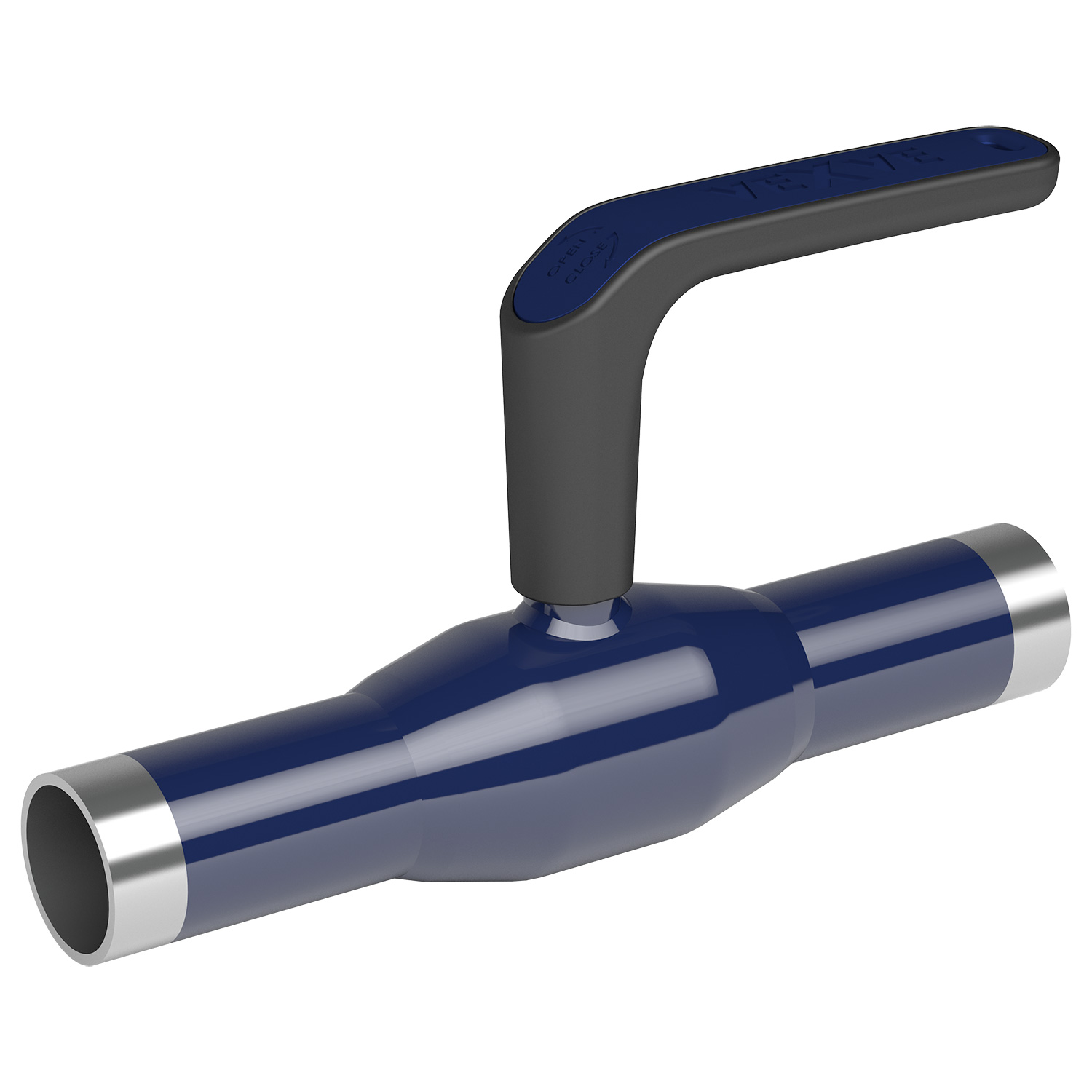

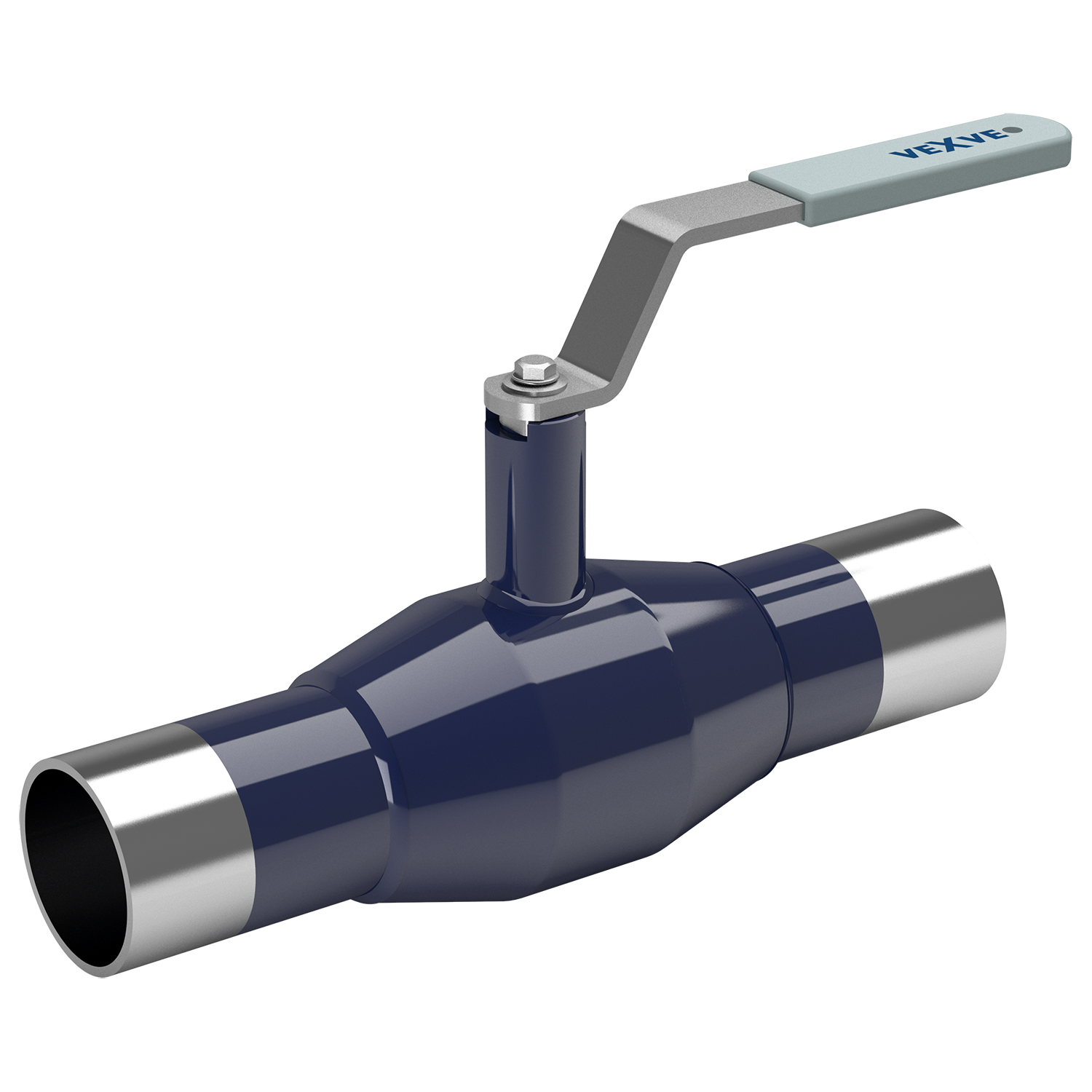

Stahl oder Edelstahl: Welcher Werkstoff passt?
Stahlkugelhähne mit Gehäuse aus P235GH sind die Standardwahl für Fernwärme, Heizwasser, Klima-Kaltwasser, Öl und Druckluft. Edelstahlkugelhähne sind für höhere Anforderungen an die Korrosionsbeständigkeit gedacht: wechselnde Wasserqualitäten, offene Heiz- und Kühlsysteme sowie Medien wie Glykol, Ethanol oder Methanol. Typische Branchen sind die Papier- und Zellstoffindustrie sowie Chemie und Petrochemie. Edelstahlausführungen gibt es von DN10 bis DN250.
Was ist die Vexve X-Serie?
Die X-Serie ist die aktuelle Vexve-Baureihe für DN10 bis DN50 in PN40 und hat in diesem Bereich fast alle bisherigen Kugelhähne ersetzt. Dichtheit im Durchgang und Durchflusswerte wurden verbessert, das Betätigungsmoment reduziert. Der Handhebel aus Verbundwerkstoff lässt sich ohne Werkzeug abnehmen, dient als Spindelverlängerung und trägt Produktdaten und QR-Code außerhalb der Isolierung. Die Serie gibt es in Stahl und Edelstahl mit allen gängigen Anschlüssen.
Wie ist die Spindel bei vollverschweißten Kugelhähnen abgedichtet?
Vexve dichtet die ausblassichere Edelstahlspindel dreifach ab: zwei O-Ringe aus FPM (je nach Typ NBR) und ein graphitverstärkter PTFE-Druckring. Eine Stopfbuchse zum Nachziehen gibt es nicht. Zapfengelagerte Kugelhähne haben drei O-Ringe (DN125 bis DN400) oder fünf O-Ringe (DN450 bis DN1200), die oberen beiden sind bei Bedarf austauschbar. Kondensatkugelhähne haben Graphit-Dichtringe (DN15 bis DN50) oder O-Ringe aus EPDM bzw. Kalrez (DN65 bis DN150).

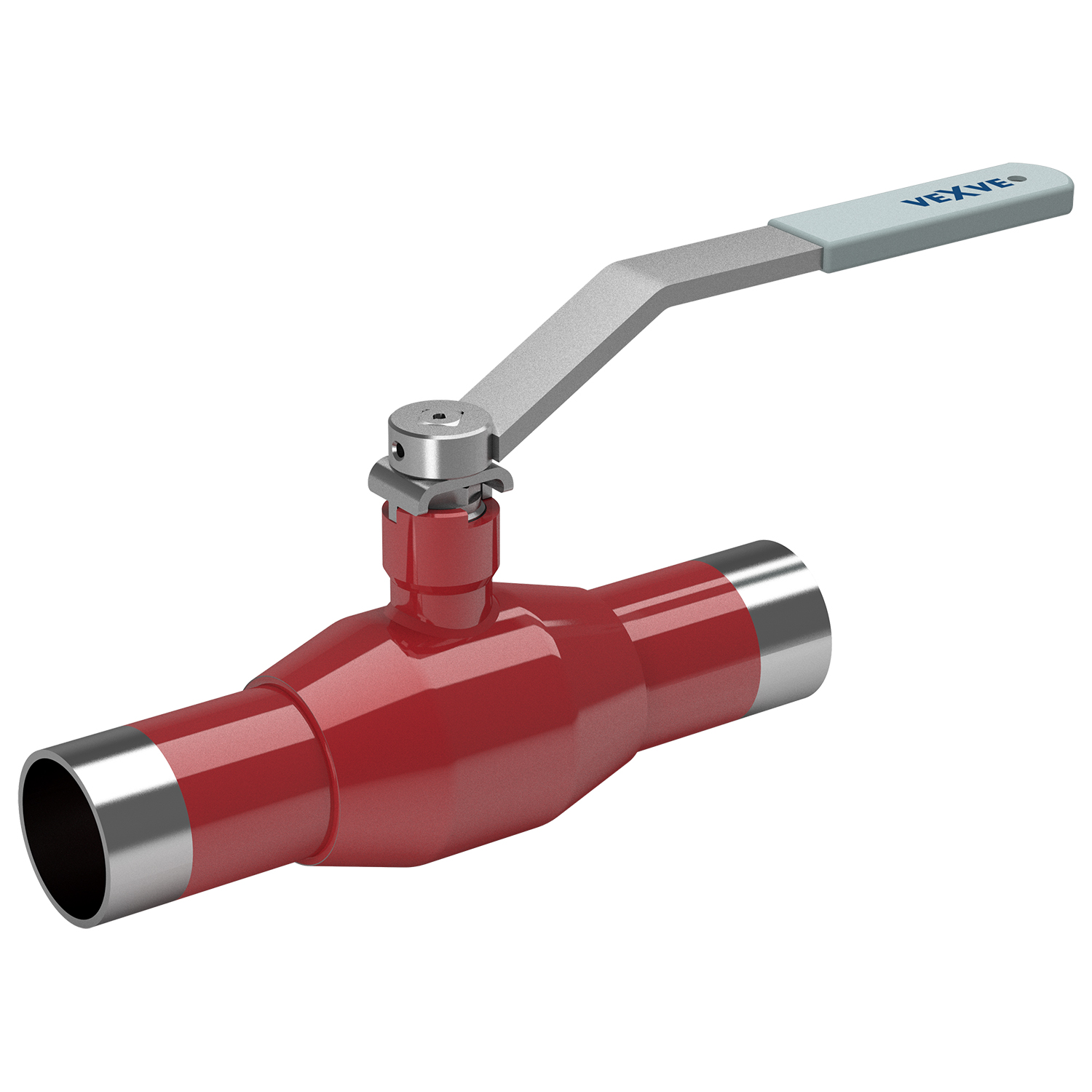

Bis zu welcher Temperatur sind vollverschweißte Kugelhähne einsetzbar?
Die Standard-Fernwärmekugelhähne von Vexve sind je nach Druckstufe und Dichtwerkstoff für Temperaturen bis 200 °C ausgelegt. Für Heißwasser, Heißluft und Dampf gibt es Kondensatkugelhähne bis 250 °C. Welche Kombination aus Druck und Temperatur zulässig ist, hängt von Baureihe und Nennweite ab und steht im Druck-Temperatur-Diagramm des Datenblatts. Für Anwendungen darüber hinaus rät KÄHLER zu metallisch dichtenden Alternativen.

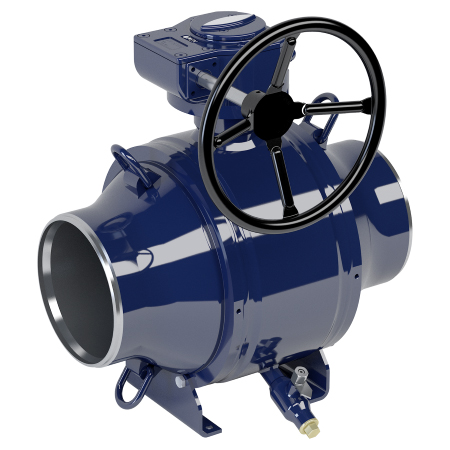

Was leistet die Double-Block-and-Bleed-Funktion bei zapfengelagerten Kugelhähnen?
Double Block and Bleed bedeutet: Die Kugel dichtet auf beiden Seiten unabhängig ab, und der Gehäuseraum dazwischen lässt sich über einen integrierten Entleerungshahn entleeren. So kann die Dichtheit beider Sitze geprüft werden, während die Leitung unter Druck steht. Zusätzlich leiten Dichtschalen mit Single-Piston-Effekt Überdruck aus dem Gehäuseraum automatisch in die Rohrleitung ab. An sicherheitsrelevanten Trennstellen großer Netze ist das ein klarer Vorteil.

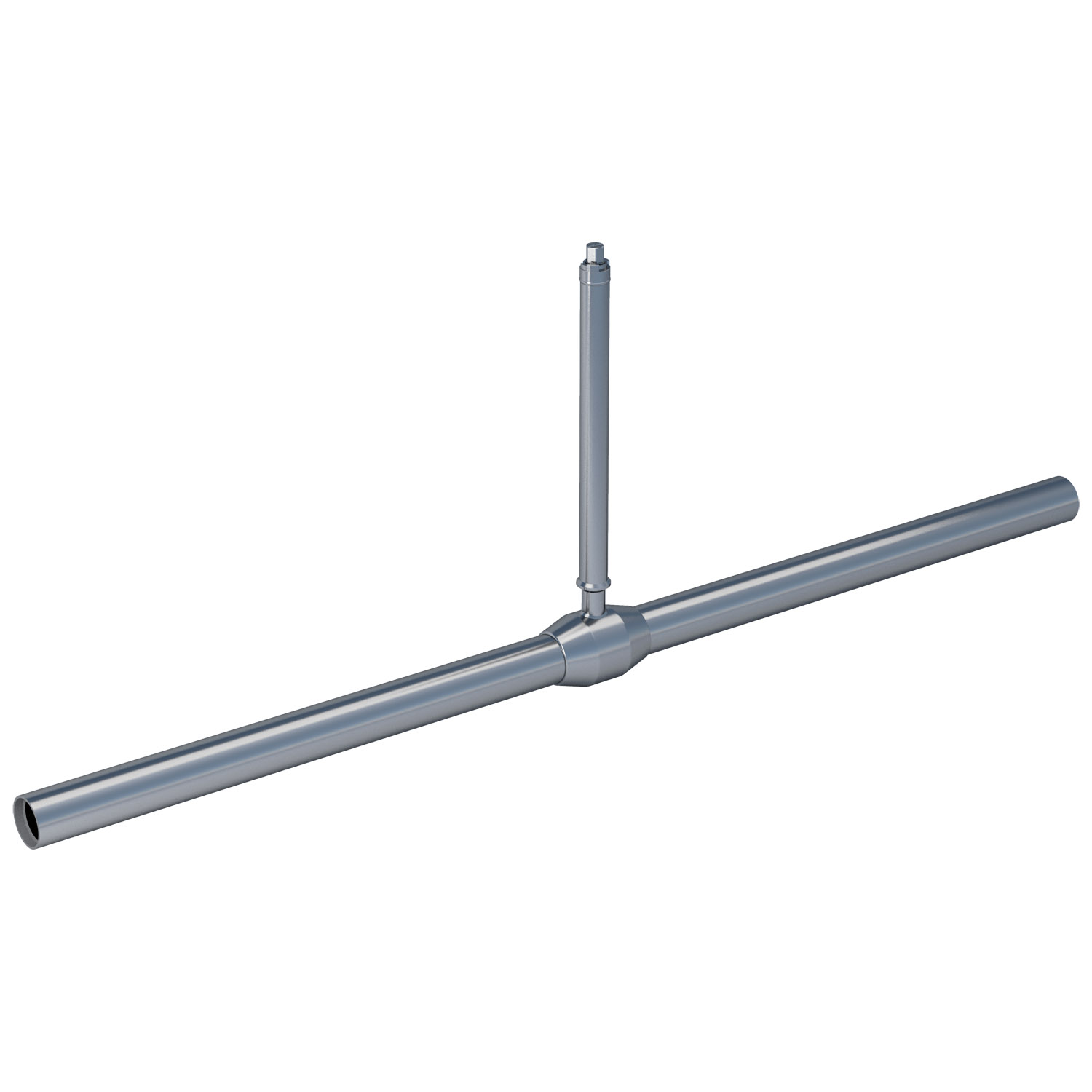

Wofür werden erdverlegte Kugelhähne eingesetzt?
Erdverlegte Kugelhähne werden direkt im Erdreich eingebaut, wo kein Schacht vorgesehen ist oder der Platz fehlt, etwa in dicht bebauten Innenstädten oder auf engen Industriegeländen. Die vollverschweißte Unterflurarmatur von Vexve wird nach EN 488 hergestellt und geprüft. Sie ist mit Standard-Schafthöhen oder individueller Schaftlänge erhältlich und wird per T-Schlüssel, Handgetriebe oder Antrieb betätigt. Passende Entlüftungs- und Entleerungshähne in DN20 bis DN50 gibt es als Zubehör.

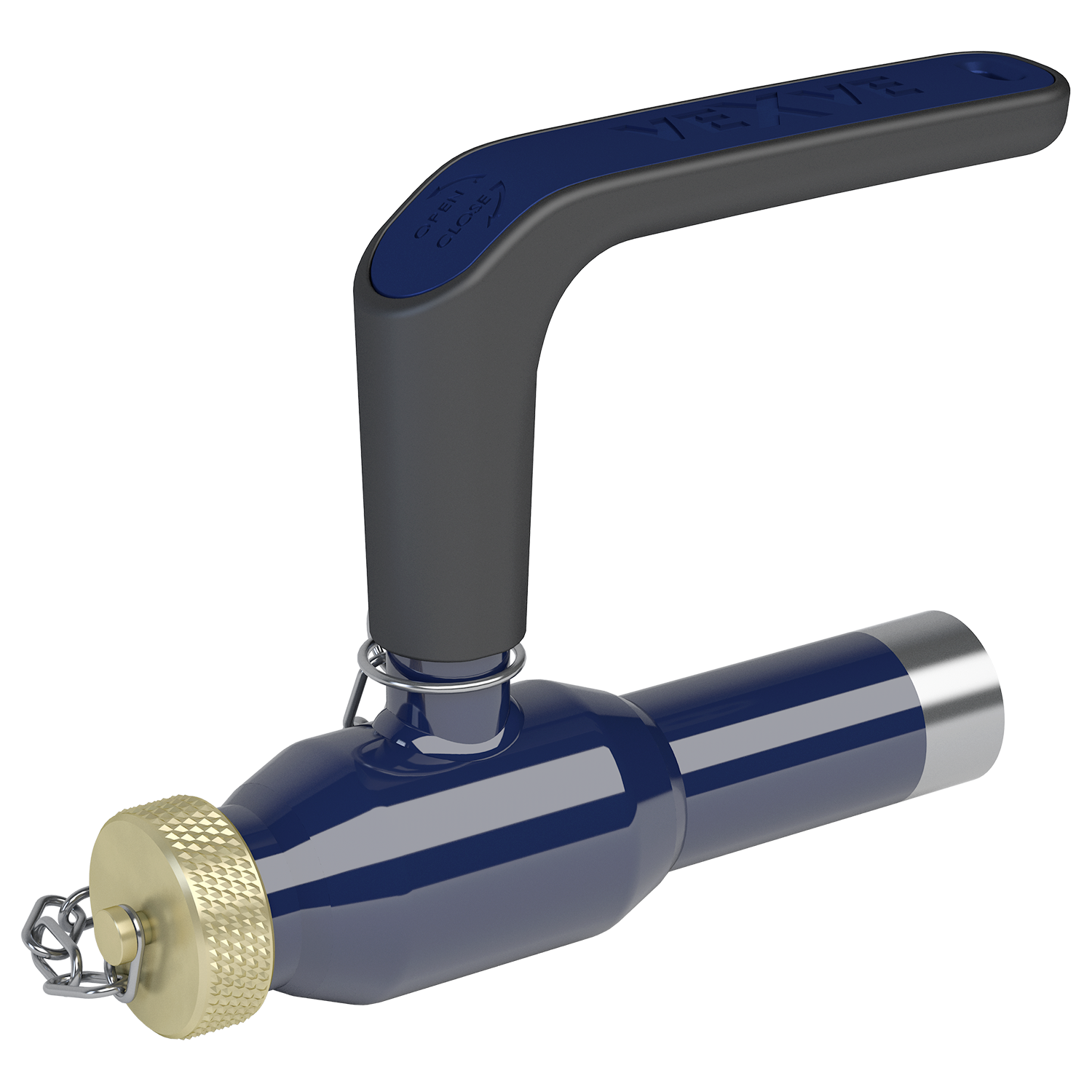

Worin unterscheiden sich Anbohrkugelhahn und Bedarfsanschlusshahn?
Beide dienen der Netzerweiterung. Ein Bedarfsanschlusshahn wird schon beim Leitungsbau an Stellen eingeschweißt, an denen später Abgänge geplant sind, und mit Klöpperboden oder Rohrkappe verschlossen. Der spätere Anschluss erfolgt, ohne die Leitung zu entleeren. Ein Anbohrkugelhahn wird nachträglich auf eine in Betrieb befindliche Leitung geschweißt, anschließend bohrt das Anbohrgerät die Leitung durch den geöffneten Hahn an. Dafür hat er ein verstärktes Anschweißende mit Gewinde- oder Flanschanschluss.
Wofür eignen sich Kondensatkugelhähne?
Kondensatkugelhähne von Vexve sind für Heißwasser und Heißluft in offenen und geschlossenen Systemen konstruiert und bis 250 °C einsetzbar. Sie haben Dichtschalen aus verstärktem PTFE und je nach Nennweite Graphit-Dichtringe oder O-Ringe aus EPDM bzw. Kalrez an der Spindel. Lieferbar sind DN15 bis DN150 in PN16 bis PN40 mit Schweißenden, Flanschen oder Innengewinde, jeweils mit reduziertem Durchgang.

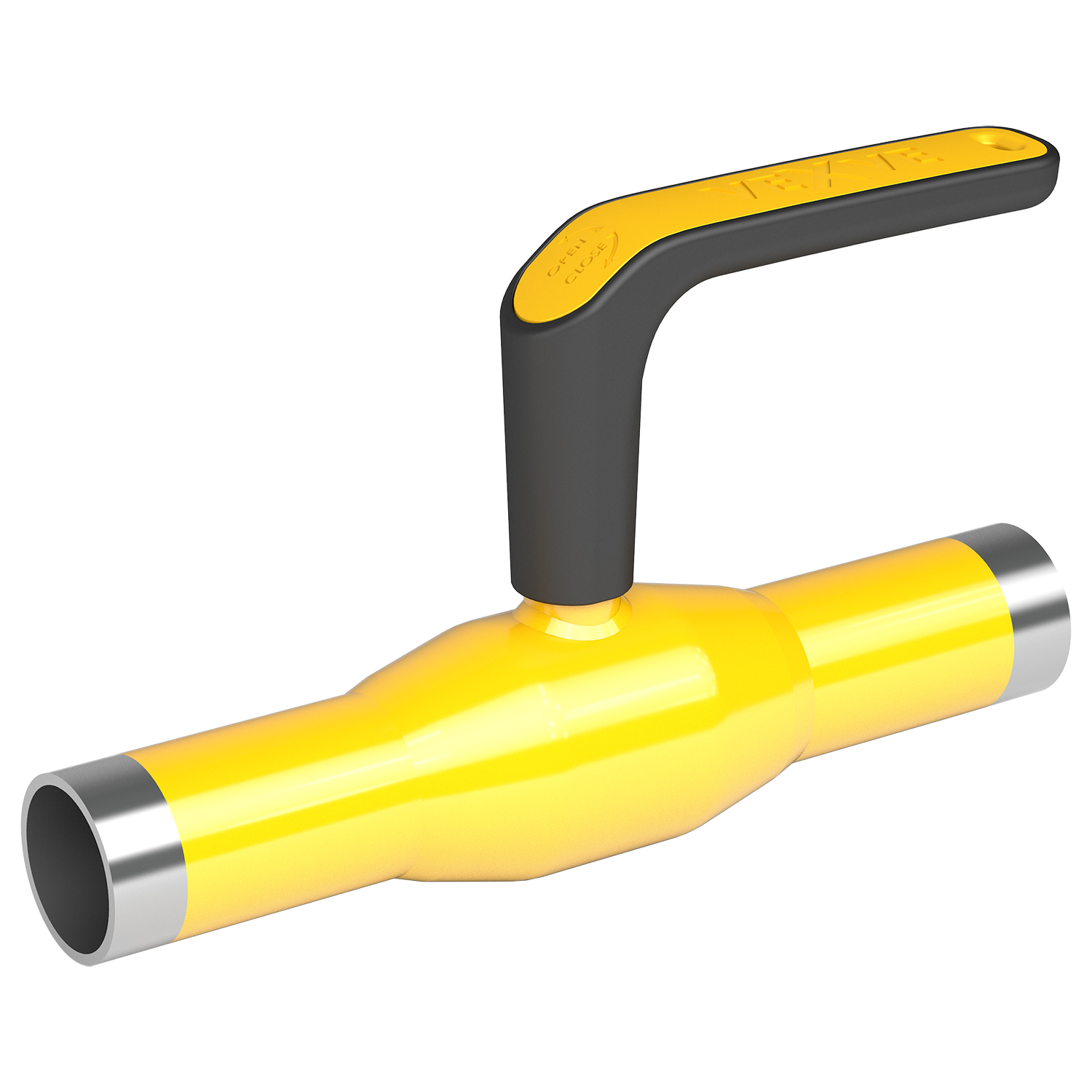

Sind vollverschweißte Kugelhähne für Gas geeignet?
Für Erdgas und Druckluft gibt es eigene Vexve-Gaskugelhähne mit Spindelabdichtung aus FPM- oder NBR-O-Ringen und PTFE-Druckring. Sie sind von DN10 bis DN800 in PN16, PN25 und PN40 mit Schweißenden, Flanschen oder Innengewinde lieferbar. Für Gasleitungen der öffentlichen Versorgung gelten zusätzliche Anforderungen, etwa aus dem DVGW-Regelwerk. Welche Zulassungen eine Ausführung hat, klärt KÄHLER vor dem Angebot anhand des Datenblatts.
Worauf ist beim Einschweißen vollverschweißter Kugelhähne zu achten?
Maßgeblich ist die Montageanleitung des Herstellers. Grundsätzlich muss der Wärmeeintrag beim Schweißen so begrenzt werden, dass Dichtschalen und O-Ringe im Inneren nicht überhitzen. Die Stellung der Kugel während des Schweißens gibt die Anleitung vor. Vor der Inbetriebnahme sollte die Leitung gespült werden, weil Schweißperlen und Zunder die Dichtflächen beschädigen können. Nach dem Einbau folgt eine Funktionsprüfung durch mehrmaliges Schalten.
Können vollverschweißte Kugelhähne automatisiert werden?
Ja. Viele Ausführungen lassen sich mit pneumatischen, elektrischen oder hydraulischen Antrieben betreiben, zapfengelagerte Kugelhähne haben dafür serienmäßig einen Aufbauflansch nach EN ISO 5211. KÄHLER legt den Antrieb auf Armatur, Drehmoment, Stellzeit und Umgebungsbedingungen aus und liefert auf Wunsch die montierte und geprüfte Einheit inklusive Zubehör und Dokumentation.
