Erdverlegte Kugelhähne / Kugelhähne für den Erdeinbau
Der Erdverlegte Kugelhahn von VEXVE (Typ NAVAL) wurde speziell für Flächen mit beengten Platzverhältnissen konstruiert,
in denen der Einbau von oberirdischen Armaturen aufgrund dichter Bebauung,
wie z.B. in städtischen Ballungsgebieten oder engen Industriegeländen, schwer zu realisieren ist.
Die vollverschweißte Unterflurarmatur wird hergestellt und geprüft nach der Euro-Norm EN 488-2015 und EHP 003
und erfüllt somit alle Auflagen zum Boden- und Gewässerschutz. Hinzu kommen eine hohe Zuverlässigkeit und lange Lebensdauer.
Erdverlegte Kugelhähne von Vexve können in einer Vielzahl von Prozesssteuerungsanwendungen, wie z.B. Heiz- und Kühlsystemen, eingesetzt werden
und eignen sich insbesondere dort, wo Medien in unterirdischen Rohrleitungssystemen zuverlässig abgesperrt werden müssen.
Anwendungen erdverlegter Kugelhahn
- für viele unterschiedliche Anwendungen in unterirdischen Installationen konstruiert
- einsetzbar für alle nichtaggressiven Medien, wie z.B. Fernwärme, Heizwarmwasser, Klima-Kaltwasser, Öl und Druckluft
- Betriebsbedingungen gemäß Datenblatt
Konstruktion erdverlegter Kugelhahn
- vollverschweißtes Stahlgehäuse in kompakter Bauweise
- schwimmende Kugel aus Edelstahl mit federbelasteten, graphitverstärkten PTFE-Dichtschalen
- ausblassichere, trockene Spindel aus Edelstahl mit 3-facher Abdichtung (zwei FPM-O-Ringe + graphitverstärkter PTFE-Druckring)
Ausführungen erdverlegter Kugelhahn
- Nennweiten:
DN25-900
(voller und reduzierter Durchgang) - Druckstufen:
PN25, 40 - Anschlussarten:
beidseitig Schweißenden - Durchgangsarten:
voll oder reduziert - Schaftlängen:

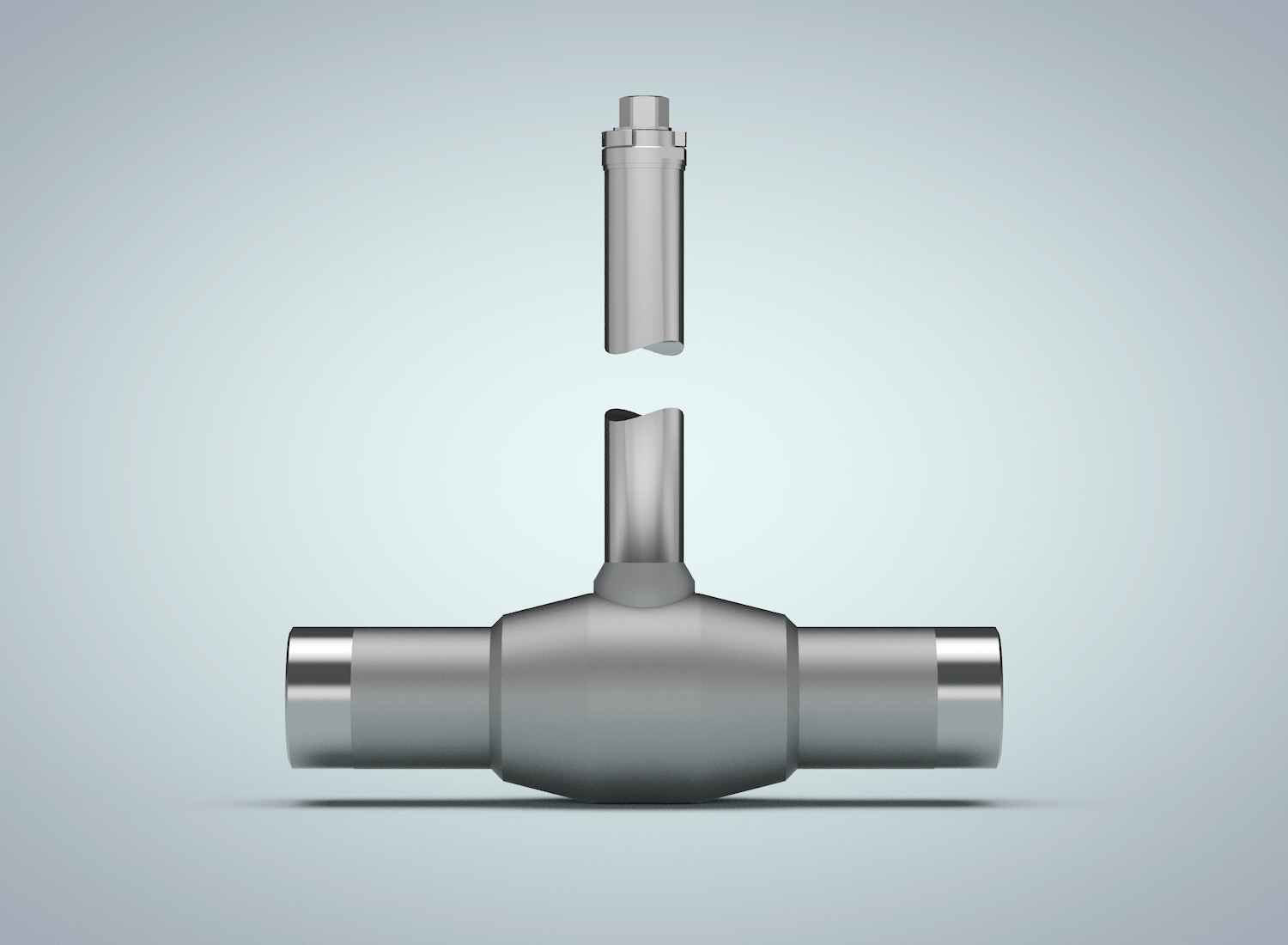

in verschiedenen Standard-Schafthöhen oder optional mit individuell angepasster Schaftlänge erhältlich - Betätigung:

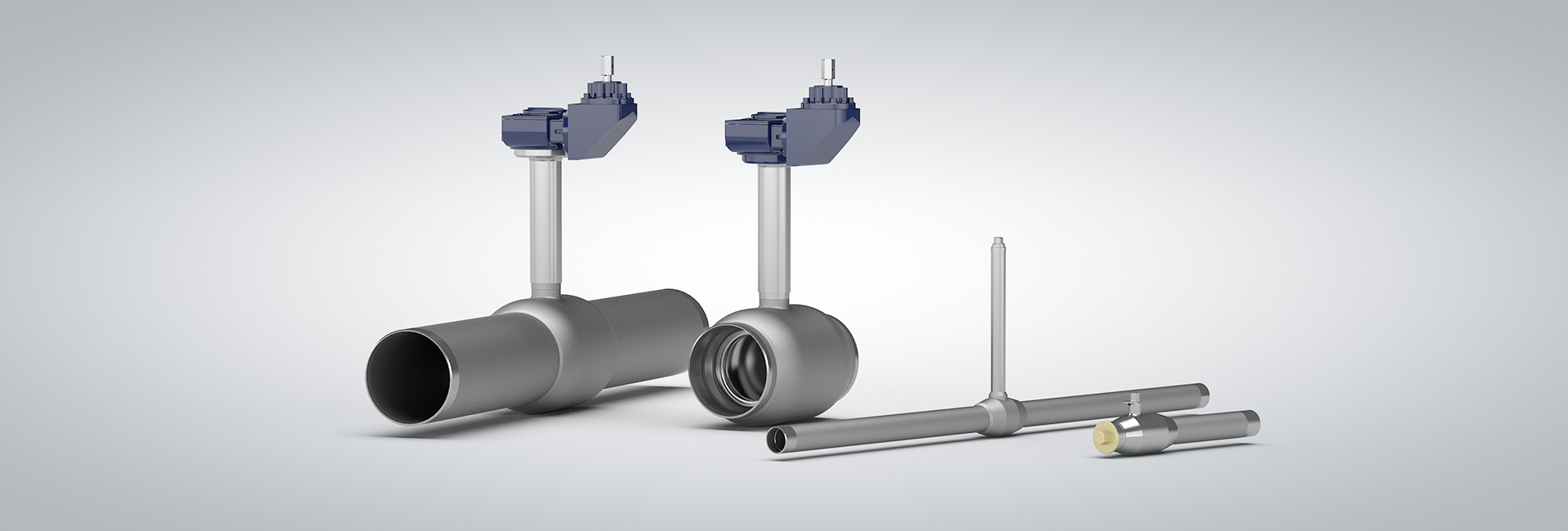

optional mit T-Schlüssel (4- oder 6-Kant), Handgetriebe, elektrischem oder hydraulischem Antrieb verfügbar - Zubehör:
Entlüftungs-/Entleerungshähne
(Vexve 231/1 und 231/IAP/M, DN20-50)
separat erhältlich - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften erdverlegte Kugelhähne
Vollverschweißte Konstruktion aus hochwertigen Materialien
- aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
- hohe Benutzer- und Umweltfreundlichkeit
- hohe Energieeffizienz
- robust und zuverlässig auch bei hohem Druck und hohen Temperaturen dank Druckbehälterstahl
- kompakte Bauweise
- platzsparendes Design
- wartungsfrei
- lange Lebensdauer
Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- für viele unterschiedliche Anwendungen auch in anspruchsvollen Umgebungen geeignet
- niedriges Drehmoment
- dank Auf/Zu-Anschlag kein Durchrotieren der Kugel möglich
- deutliche Stellungsanzeige
- geringer Wärmeverlust durch luftgefüllten Spindeldom
- vollständige bi-direktionale Dichtheit (EN 12266-1, Leckrate A)

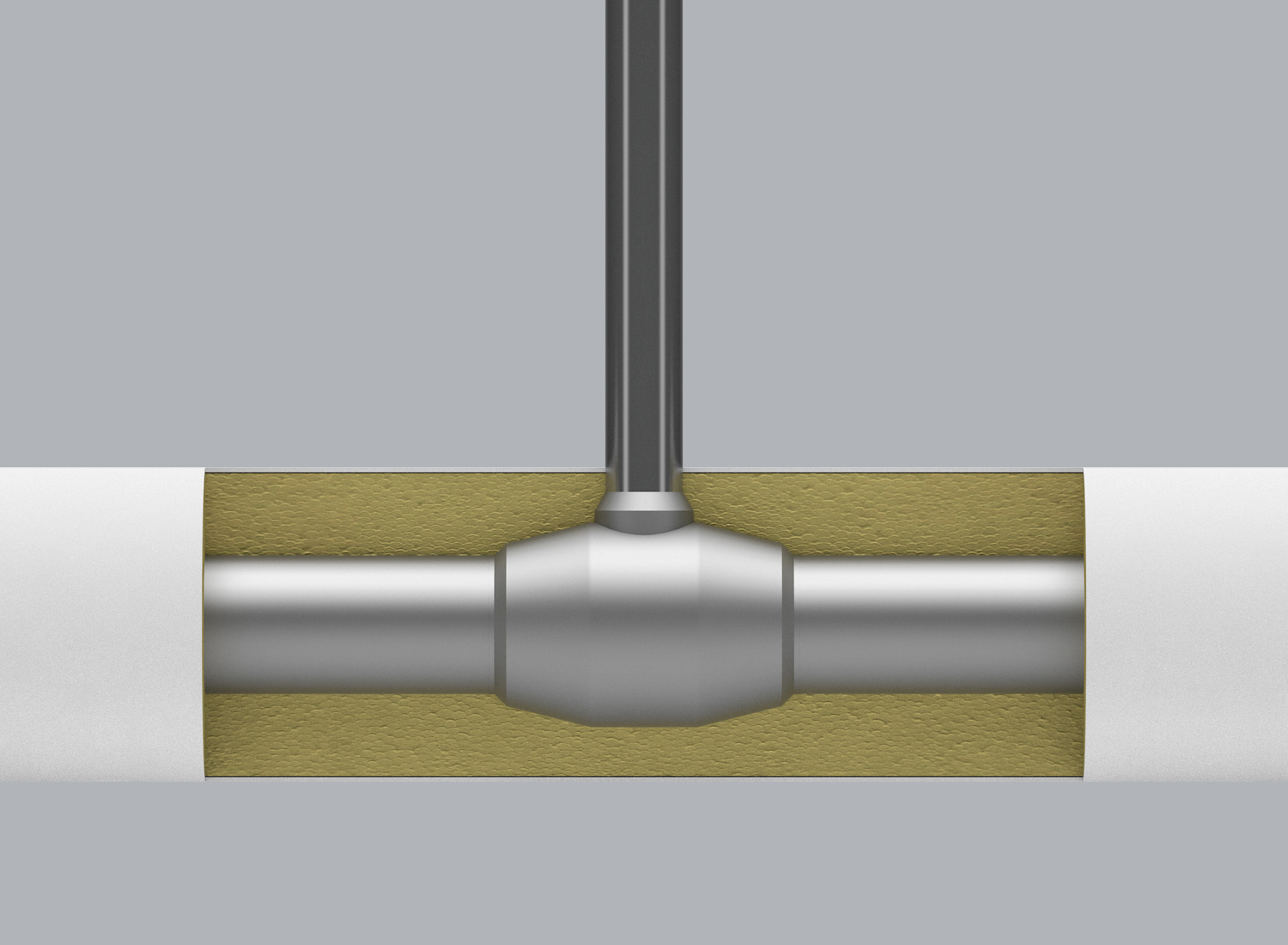

- gute und kostengünstige Isolierbarkeit
- keine Probleme mit Kondensation
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Erdverlegte Kugelhähne“
Alle Produkte dieser Kategorie bieten wir Ihnen gerne auf Anfrage an.
FAQ - Häufig gestellte Fragen zu erdverlegten Kugelhähnen
Was ist ein erdverlegter Kugelhahn?
Eine vollverschweißte Unterflurarmatur mit verlängertem Schaft, die direkt im Erdreich eingebaut und von der Oberfläche betätigt wird. Sie wird dort eingesetzt, wo ein Schacht nicht möglich oder zu teuer ist, etwa in dicht bebauten Innenstädten und auf engen Industriegeländen. Der Wegfall von Schächten spart Platz und Bauaufwand.
Nach welchen Normen wird der erdverlegte Kugelhahn geprüft?
Die Unterflurarmatur von Vexve wird nach EN 488:2015 und EHP 003 hergestellt und geprüft. Damit erfüllt sie die Anforderungen an erdverlegte Fernwärmearmaturen einschließlich Boden- und Gewässerschutz. Die Dichtheit entspricht EN 12266-1, Leckrate A, bi-direktional.
Welche Nennweiten und Schaftlängen gibt es?
DN25 bis DN350 mit vollem Durchgang und DN25 bis DN800 mit reduziertem Durchgang, in PN25 und PN40 mit beidseitigen Schweißenden. Der Schaft ist in Standardhöhen oder in individuell angepasster Länge erhältlich. Betätigt wird per T-Schlüssel mit Vier- oder Sechskant, per Handgetriebe oder mit elektrischem oder hydraulischem Antrieb.
Wie ist die Spindel gegen Erdreich und Grundwasser geschützt?
Die Spindel ist trocken und ausblassicher ausgeführt und besteht aus Edelstahl. Sie ist dreifach abgedichtet mit zwei FPM-O-Ringen und einem graphitverstärkten PTFE-Druckring. Der luftgefüllte Spindeldom senkt zusätzlich den Wärmeverlust der Armatur.
Gibt es Entlüftung und Entleerung für erdverlegte Leitungen?
Ja. Für erdverlegte Kugelhähne sind die Entlüftungs- und Entleerungshähne Vexve 231/1 und 231/IAP/M in DN20 bis DN50 als Zubehör erhältlich. Daneben gibt es Entlüftungs- und Entleerungskugelhähne in DN15 bis DN50 (PN40) für ober- und unterirdische Installationen. Welche Ausführung passt, hängt von der Einbausituation ab.
