Fully Welded Strainer
With our fully welded strainers, you can effectively protect your systems against contamination.
What are strainers?
Strainers are important components in pipeline construction that are used to remove dirt particles and impurities from pipelines. They are used to protect pipes from blockages and damage, facilitate system maintenance and thus improve the performance and service life of the system. They are usually installed in the pipelines upstream of pumps, valves and heat exchangers. In most cases, they are also used in transfer stations.
Our fully welded Kähler strainers contain a filter that - due to their size - safely and reliably removes impurities from the pipeline Manufactured from robust materials, our strainers offer high resistance to pressure, temperature and chemical influences.
All strainers in pipeline construction require regular maintenance and cleaning to maintain their performance and service life.
Strainers are used in a wide range of industrial sectors - from chemicals and petrochemicals to water treatment, heating, ventilation and air conditioning systems. They are essential wherever impurities in the medium could lead to problems.
Integrating a strainer protects your systems from damage, reduces maintenance costs and ensures trouble-free operation. At the same time, it contributes to the optimization of energy efficiency and compliance with technical standards.
Applications strainer
- constructed for many different applications in pipeline systems, plant engineering or district heating
- can be used in open or closed heating and cooling systems
- up to a maximum of 180°C
- operating conditions according to data sheet
Construction strainer
- fully welded steel body in compact design

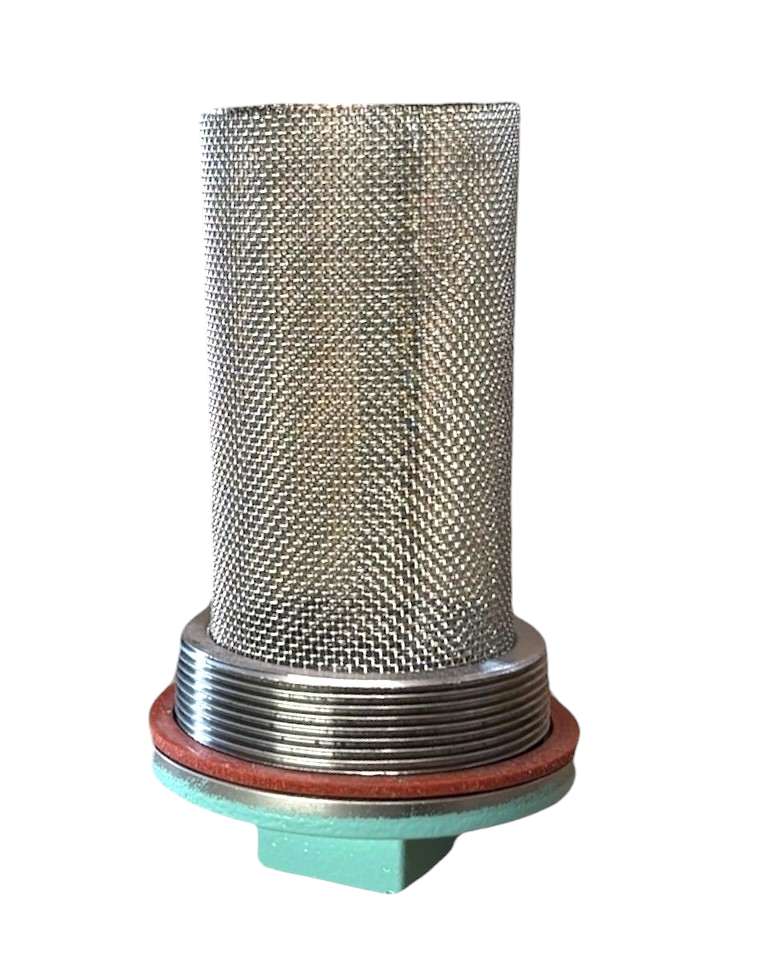

- incl. stainless steel filter
- incl. drain plug with external square
- seal: Klingersil, graphitized on both sides or silicone
Versions strainer
- Nominal sizes:
DN20-40 - Pressure ratings:
PN40 - Connection types:
welding end / welding end - Bore types:
full bore - Operation:
external square - Special solutions:
special customer-oriented solutions on request
Features fully welded strainer
Fully welded construction of high-quality materials
- made from high-quality European materials following highest quality standards
- high user and environmental friendliness
- robust and reliable even at high pressure and high temperatures thanks to pressure vessel steel
- particularly resistant to different water qualities and various chemicals
- compact construction
- space-saving design
- maintenance-free
- long service life
Easy installation and application, good insulating properties
- safe, quick and easy to install
- suitable for many different applications, even in demanding environments
- complete tightness (plug seal: silicone VMQ 60)
- mesh size: 0.7 mm (standard)
- good and cost-effective insulation
- no problems with condensation
This might also interest you:
Give us a call or send us an email
Phone +49 (2174) 7848 - 0 | Email: info@kaehler-armaturen.de | Arrange a consultation
Our products in the category „Fully-welded strainer“
The following products are available in our online shop. Further sizes and versions on request.
KÄHLER Strainer KSV DN20 PN40
fully welded construction welding ends body material: Steel P235TR2 (St 37.0) mesh material: Stainless steel 1.4301 mesh size: 0.70 mm
KÄHLER Strainer KSV DN25 PN40
fully welded construction welding ends body material: Steel P235TR2 (St 37.0) mesh material: Stainless steel 1.4301 mesh size: 0.70 mm
KÄHLER Strainer KSV DN25 PN40 FTF 400mm
fully welded construction welding ends body material: Steel P235TR2 (St 37.0) mesh material: Stainless steel 1.4301 mesh size: 0.70 mm
KÄHLER Strainer KSV DN32 PN40
fully welded construction welding ends body material: Steel P235TR2 (St 37.0) mesh material: Stainless steel 1.4301 mesh size: 0.70 mm
KÄHLER Strainer KSV DN40 PN40
fully welded construction welding ends body material: Steel P235TR2 (St 37.0) mesh material: Stainless steel 1.4301 mesh size: 0.70 mm
FAQ - Häufig gestellte Fragen
Was ist ein Schmutzfänger und wofür wird er gebraucht?
Ein Schmutzfänger ist ein Rohrleitungsbauteil mit eingebautem Sieb, das Partikel, Schweißperlen, Zunder und andere Verunreinigungen aus dem Medium zurückhält. Er schützt nachgeschaltete Pumpen, Armaturen, Wärmetauscher, Regelventile und Messgeräte vor Verstopfung und Verschleiß. Das senkt Störungen und Reparaturkosten und erhält die Leistung der Anlage. Schmutzfänger werden in Heizungs-, Kälte-, Prozess- und Fernwärmeanlagen eingesetzt.
Wo wird ein Schmutzfänger eingebaut?
Schmutzfänger sitzen vor den Bauteilen, die geschützt werden sollen: vor Pumpen, Regel- und Absperrarmaturen, Wärmetauschern und Messgeräten. In der Fernwärme werden sie häufig in Hausanschluss- und Übergabestationen eingebaut. Beim Einbau ist die angegebene Durchflussrichtung zu beachten. Die empfohlene Einbaulage ist mit dem Stopfen bzw. Schmutzsammelraum nach unten. Der Entleerungsstopfen sollte gut zugänglich sein, damit der Schmutzfänger gereinigt werden kann.
Welche technischen Daten hat der KÄHLER Schmutzfänger Typ KSV?
Der KSV ist ein vollverschweißter Schmutzfänger aus der KÄHLER-Eigenproduktlinie mit beidseitigen Schweißenden für DN20 bis DN40 in PN40. Das Gehäuse besteht aus Stahl P235TR2, das Filtersieb aus Edelstahl 1.4301 mit 0,7 mm Maschenweite. Er ist bis 180 °C einsetzbar und hat einen Entleerungsstopfen mit Außenvierkant. Die Dichtung besteht aus beidseitig graphitiertem Klingersil oder Silikon. Die Baulänge beträgt bei DN25 400 mm.
Welche Vorteile hat ein vollverschweißter Schmutzfänger?
Das Gehäuse ist vollverschweißt und wird mit Schweißenden wie ein Rohrstück in die Leitung eingeschweißt, passend zu vollverschweißten Kugelhähnen in Fernwärme- und Kältesystemen. Flanschverbindungen zur Rohrleitung, die nachgezogen werden müssen, entfallen. Für die Reinigung bleibt der Siebdeckel zugänglich. Die kompakte Bauform lässt sich gut isolieren, Kondensation an kalten Leitungen bleibt kein Thema. Das Stahlgehäuse ist für hohe Drücke und Temperaturen ausgelegt.
Wie wird der Schmutzfänger gereinigt?
Der Leitungsabschnitt wird abgesperrt und drucklos gemacht, dann wird der Schmutzfänger über den Entleerungsstopfen mit Außenvierkant entleert. Danach wird der Deckel abgeschraubt und das Sieb entnommen. Das Sieb wird entleert, gereinigt und auf Beschädigungen geprüft und anschließend wieder eingesetzt. Beim Verschließen ist die Deckeldichtung zu prüfen und bei Bedarf zu ersetzen. Das Reinigungsintervall hängt vom Schmutzanfall ab: Nach der Inbetriebnahme oder nach Arbeiten am Netz ist es kürzer, im eingefahrenen Betrieb länger.
Welche Maschenweite hat das Sieb und gibt es andere Siebe?
Standard beim KSV ist ein Edelstahlsieb mit 0,7 mm Maschenweite. Diese Feinheit hält typische Verunreinigungen aus Heiz- und Kühlwasser zurück, ohne den Druckverlust unnötig zu erhöhen. Feinere Siebe schützen empfindliche Bauteile besser, setzen sich aber schneller zu. Andere Maschenweiten und Sonderausführungen bietet KÄHLER auf Anfrage an.
Für welche Medien und Temperaturen ist der KSV geeignet?
Der KSV ist für offene und geschlossene Heiz- und Kühlsysteme ausgelegt, etwa für Heizwasser, Fernwärmewasser und Kaltwasser, bei Temperaturen bis maximal 180 °C und Drücken bis PN40. Die Dichtung des Entleerungsstopfens aus Silikon (VMQ) oder graphitiertem Klingersil wird passend zur Anwendung gewählt. Bei aggressiven Medien oder höheren Temperaturen empfiehlt KÄHLER andere Werkstoffe oder Bauformen.
Gibt es Schmutzfänger für größere Nennweiten?
Der vollverschweißte KSV ist für DN20 bis DN40 ausgelegt, typisch für Hausanschlüsse und Stationen. Für größere Nennweiten, Flanschanschlüsse oder andere Bauformen wie Y-Schmutzfänger bezieht KÄHLER passende Produkte über das Partnernetz. Für die Anfrage werden Nennweite, Druckstufe, Anschlussart, Medium, Temperatur und gewünschte Maschenweite benötigt.
Woran erkennt man, dass ein Schmutzfänger verstopft ist?
Ein zugesetztes Sieb erhöht den Druckverlust. Anzeichen sind sinkender Durchfluss, geringere Heiz- oder Kühlleistung und eine steigende Druckdifferenz vor und hinter dem Schmutzfänger. In größeren Anlagen werden deshalb Manometer oder Differenzdruckmessungen installiert. Bei kleinen Stationen hilft ein fester Reinigungsrhythmus, der sich nach den ersten Kontrollen am tatsächlichen Schmutzanfall orientiert.
Können Schmutzfänger direkt im Online-Shop bestellt werden?
Ja. Die Schmutzfänger KSV in den Nennweiten DN20 bis DN40 sind im Online-Shop von KÄHLER gelistet und ab Lager in Burscheid lieferbar. Für größere Mengen, etwa für Hausanschlussprogramme von Stadtwerken, erstellt KÄHLER ein Projektangebot. Angebote gibt es in der Regel innerhalb von zwei Stunden.
