Hochwertige Fernwärme-Armaturen
für Wärmeerzeugung und -verteilung

Kähler Industrie-Armaturen ist der Partner für die Fernwärmebranche

Die Fernwärmebranche steht im Zeichen von Nachhaltigkeit und ökologischer Verantwortung. Durch die effiziente Nutzung von Energiequellen in zentralen Kraftwerken sowie von Abwärme aus der Industrie und die anschließende Verteilung der Wärme über gut ausgebaute Fernwärmenetze leistet Fernwärme einen wichtigen Beitrag zur Reduzierung des CO₂-Ausstoßes und zur Schonung fossiler Ressourcen.

Fernwärmeanlagen unterteilen sich in die Bereiche der Wärmeerzeugung und der Verteilung, die jeweils eigene Anforderungen an die eingesetzten Komponenten stellen:

Wärmeerzeugung (Kraftwerke): Armaturen mit großen Nennweiten und hoher Temperaturbeständigkeit.
Verteilung (Fernwärmenetze): Lösungen für sichere, effiziente Wärmeübertragung bis zum Endverbraucher.

Kähler bietet hochwertige Armaturen für beide Anwendungsgebiete und stellt sicher, dass die gesamte Fernwärmeinfrastruktur – von der Erzeugung bis zur Verteilung – durchdacht und nachhaltig betrieben werden kann.

Produkte entdecken

Warum sind Kugelhähne besonders gut für Fernwärme geeignet?

Höchste Dichtheit

Die Konstruktion der Kugelhähne gewährleistet eine vollständige Dichtheit sowohl innerhalb des Systems als auch nach außen. Damit werden Leckagen zuverlässig verhindert, und das System bleibt sicher und effizient im Betrieb.

Robust, langlebig und zuverlässig

Kugelhähne sind für extreme Betriebsbedingungen ausgelegt und halten sowohl hohen Temperaturen als auch Druckbelastungen stand, was sie ideal für die Anforderungen der Fernwärmeerzeugung und -verteilung macht.

Double Block and Bleed mit Prüfhahn

Unsere zapfengelagerten Kugelhähne verfügen über die „Double Block and Bleed“-Funktion, die sich durch zwei unabhängige Abdichtungen auszeichnet. Dadurch wirkt der Kugelhahn als Doppelabsperrung, was höchste Sicherheit bietet. Zwischen den beiden Abdichtungen befindet sich ein Prüfhahn, der es ermöglicht, den Druck im abgetrennten Bereich sicher zu kontrollieren und abzuführen. Diese Funktion sorgt dafür, dass potenzielle Leckagen frühzeitig erkannt werden können – ideal für eine zuverlässige Dichtheitskontrolle und maximale Betriebssicherheit.

Optimierte Energieeffizienz

Unsere Kugelhähne zeichnen sich durch einen minimierten Durchflusswiderstand aus, sodass das Medium ohne nennenswerte Druckverluste transportiert werden kann. Dies steigert die Gesamtenergieeffizienz des Systems und senkt den Energieverbrauch.

In der Fernwärmeversorgung gibt es grundsätzlich eine Vielzahl an Armaturentypen, die für verschiedene Einsatzbereiche ausgelegt sind. Neben Kugelhähnen kommen auch Absperrklappen, Ventile, Schieber und metallisch dichtende Kükenhähne zum Einsatz:

Absperrklappen bieten eine platzsparende Lösung und eignen sich besonders für Anwendungen mit begrenztem Bauraum. Sie verursachen jedoch durch die Klappenscheibe im Durchgang einen erhöhten Strömungs-widerstand, was zu schlechteren Durchflusswerten führt und die Energieeffizienz beeinträchtigen kann. Zudem schließen sie nicht so zuverlässig dicht, was zu möglichen Leckagen führen kann.
Ventile ermöglichen eine präzise Steuerung des Durchflusses, sind jedoch aufgrund des erhöhten Widerstands und der weniger guten Durchflusswerte energieintensiver. Sie erfordern außerdem regelmäßige Wartung, da sie anfällig für Verschleiß sind.
Schieber bieten eine gute Dichtheit und werden häufig in Anwendungen mit langsamer Öffnungs- und Schließfunktion verwendet, vor allem bei größeren Nennweiten. Allerdings können sie im Betrieb durch Verschmutzungen undicht werden, was ihre Zuverlässigkeit beeinträchtigen kann.
Metallisch dichtende Kükenhähne zeichnen sich durch ihre hohe Temperatur- und Druckbeständigkeit aus und sind auch in großen Nennweiten verfügbar. Sie bieten eine gute Dichtheit, sind jedoch teurer und wartungsintensiv, was die Betriebskosten erhöht.

Kugelhähne hingegen bieten eine unschlagbare Kombination aus Dichtheit, Effizienz und Wartungsfreiheit, was sie zur bevorzugten Wahl für Fernwärmeanlagen macht.

Warum sich in der Fernwärme überwiegend Kugelhähne durchgesetzt haben und wo Kükenhähne weiterhin ihre Berechtigung haben, steht im Vergleich Kükenhahn oder Kugelhahn.

Unverbindliches Beratungsgespräch vereinbaren

Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de

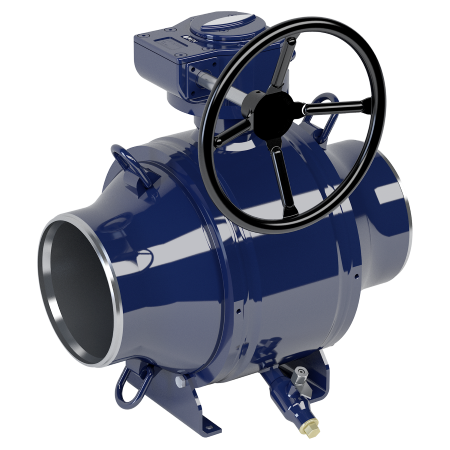

Zapfengelagerte Kugelhähne – Produktserie mit Höchstleistung aus dem Hause Vexve

Warum Vexve-Armaturen für Fernwärme?

Wir haben nicht irgendwelche Kugelhähne, sondern die hochwertigen Armaturen von Vexve, die speziell für die Anforderungen der Fernwärme entwickelt wurden. Vexve-Produkte zeichnen sich durch eine durchdachte Konstruktion und zahlreiche Vorteile aus, die den Einbau und Betrieb effizient und sicher gestalten:

Hochwertige Verarbeitung

Vexve-Armaturen werden aus erstklassigen Materialien gefertigt und bieten eine außergewöhnliche Langlebigkeit, die für die hohen Anforderungen der Fernwärmebranche ideal geeignet ist.

Kurze Lieferzeiten

Vexve setzt auf effiziente Lieferketten und kurze Lieferzeiten, um Ihren Projektbedarf schnell und zuverlässig zu decken.

Gute Isolierbarkeit

Die Armaturen lassen sich hervorragend isolieren, was Wärmeverluste minimiert und so zur Effizienz des gesamten Systems beiträgt.

Einfacher Einbau durch reduziertes Gewicht

Die Vexve-Konstruktion ist optimiert, um das Gewicht der Armaturen so weit wie möglich zu reduzieren. Dadurch wird der Einbau und die Handhabung auf der Baustelle vereinfacht, was Zeit und Kosten spart.

Mit Vexve erhalten Sie Armaturen, die speziell auf die Anforderungen von Energieversorgern, Stadtwerken und Ingenieurbüros abgestimmt sind und eine nachhaltige, zuverlässige Lösung für Ihre Fernwärmeprojekte bieten.

Warum Kähler?

Kähler ist Ihr verlässlicher Partner in der Fernwärmebranche – mit einem kompromisslosen Fokus auf Qualität, Service und Geschwindigkeit. Unsere Expertise und unser Engagement für die Fernwärme zeichnen uns aus:

Schnelle Reaktionszeit

Wir wissen, wie wichtig Zeit in Ihren Projekten ist. Deshalb erstellen wir Ihnen normalerweise innerhalb von 2 Stunden ein individuelles Angebot, sodass Sie schnell und präzise planen können.

Lagerhaltend für schnelle Lieferzeiten

Dank unseres umfassenden Lagers sind wir in der Lage, viele Produkte direkt ab Lager zu liefern. So können wir kurze Lieferzeiten gewährleisten und Ihre Projekte fristgerecht unterstützen.

Fernwärme-Experten

Fernwärme ist unser totaler Fokus. Mit unserer Expertise, den Verbands-Mitgliedschaften und dem Anbohrservice als spezielle Dienstleistung bieten wir Ihnen umfassende Kompetenz und maßgeschneiderte Lösungen für Ihre Fernwärmeprojekte.

Lebenslange Betreuung

Der Service von Kähler endet nicht mit der Lieferung. Wir kümmern uns ein Produktleben lang um die von uns gelieferten Produkte, auch noch deutlich nach Ablauf der Gewährleistung. Ihr Vertrauen ist unser Antrieb, und Ihre Zufriedenheit unser Ziel.

Mit Kähler entscheiden Sie sich für einen Partner, der Ihre Fernwärmeprojekte mit Fachwissen, Flexibilität und einem umfassenden Service unterstützt – für eine langfristige, zuverlässige Zusammenarbeit.

Das sagt Vexve über uns:

„Mit der Firma KÄHLER Industrie-Armaturen mit Sitz in Burscheid verbindet uns eine starke, langjährige und zuverlässige Partnerschaft. Als Vertretung von Vexve Armatury Group für den deutschen Markt verfügt KÄHLER nicht nur über ein breites Sortiment an Armaturen für Fernenergienetze, sondern bietet darüber hinaus einen Anbohrservice mit ausgewählten Vexve-Produkten. KÄHLER zeichnet sich durch umfangreiches Fachwissen, reichen Erfahrungsschatz und ein breites Netzwerk in der Energiebranche aus und ist somit ein hochqualifizierter und wertvoller Partner von Vexve“.

Testimonials

Das sagen unsere Kunden über uns.

Wir haben uns 2019 über Kähler im Anbohren an in Betrieb befindlichen Rohrleitungen bis DN 100 zertifizieren lassen. Der Service und die Zusammenarbeit waren einfach gut. Hatten mehrmals Dimensionen über DN 100, sodass wir den Service von Kähler in Anspruch nehmen mussten. Auch das hat alles hervorragend funktioniert.
Bonn Netze

Wir sind seit Jahren Kunde bei Kähler Armaturen und können nur Positives berichten: kompetente Beratung, schnelle Lieferung, beste Qualität, angemessenes Preis-Leistungsverhältnis, professionelle Anbohrarbeit und dazu noch freundliche und hilfsbereite Mitarbeiter. Was will man mehr?
Energieversorgung Leverkusen

Wir von der Abteilung Fernwärme sind äußert zufrieden mit der Zusammenarbeit der Firma Kähler-Armaturen, die Abwicklung der Bestellungen und die schnellen Lieferzeiten sind ausgezeichnet. Bei fachlichen Auskünften wird schnell reagiert und geholfen. Auch das freundliche Miteinander schätzen wir sehr.
Netze Duisburg GmbH

Wir beraten Sie gerne!

Vereinbaren Sie noch heute ein unverbindliches Beratungsgespräch.

Tobias Bunse

Tel. +49 (2174) 7848 - 0
E-Mail: info@kaehler-armaturen.de

FAQ – Häufig gestellte Fragen zu Fernwärme-Armaturen

Was sind Fernwärmearmaturen?

Fernwärmearmaturen sperren, regeln, entleeren und entlüften das Heizwasser auf dem Weg vom Erzeuger über Haupt- und Verteilleitungen bis zum Hausanschluss. Sie müssen dauerhaft dicht sein, hohen Temperaturen und Druckschwankungen standhalten und oft erdverlegt oder gedämmt eingebaut werden. Typische Fernwärmearmaturen sind vollverschweißte Kugelhähne, zapfengelagerte Kugelhähne für große Nennweiten, Absperrklappen, Anbohr- und Bedarfsanschlusshähne, Regulierkugelhähne sowie Entleerungs- und Entlüftungshähne.

Was zeichnet die Fernwärme-Kugelhähne von Vexve aus?

Vexve entwickelt seine Armaturen seit Jahrzehnten für Fernwärme- und Fernkältenetze. Die vollverschweißten Kugelhähne mit schwimmender Kugel haben ein Gehäuse aus Druckbehälterstahl, eine Edelstahlkugel mit federbelasteten, graphitverstärkten PTFE-Dichtschalen und eine dreifach gedichtete, ausblassichere Spindel. Sie dichten bi-direktional nach Leckrate A, sind wartungsfrei, gut isolierbar und vergleichsweise leicht. Das reduziert Wärmeverluste und erleichtert den Einbau auf der Baustelle. KÄHLER ist Generalvertretung von Vexve für Deutschland.

Welche Armaturen braucht ein Fernwärme-Hausanschluss?

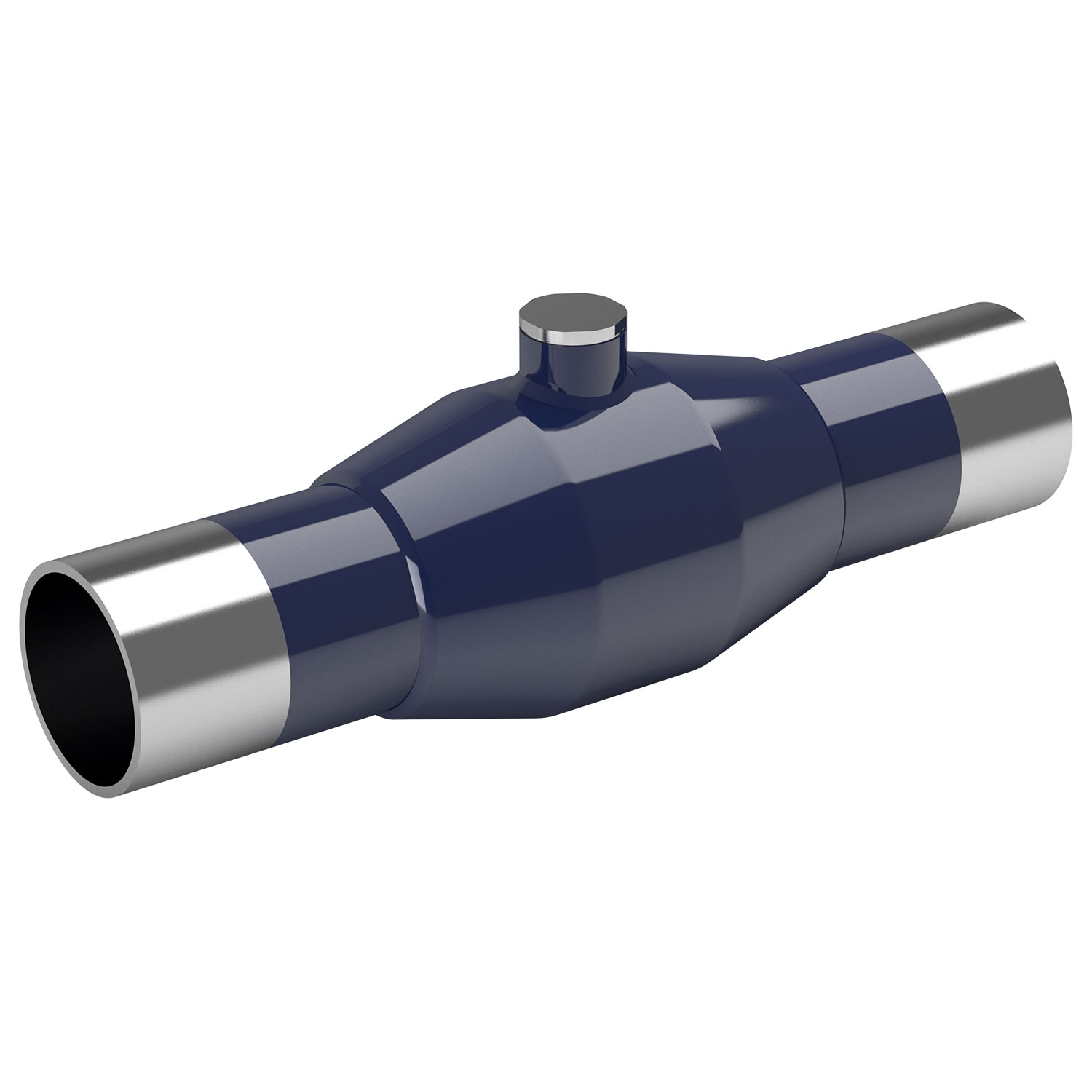

Ein typischer Hausanschluss beginnt mit einem Abzweig von der Verteilleitung, oft über einen Anbohr- oder Bedarfsanschlusshahn. Im Gebäude folgen die Hauptabsperrarmaturen für Vor- und Rücklauf, meist vollverschweißte Kugelhähne in kleinen Nennweiten, dazu Entleerungs- und Entlüftungshähne und ein Schmutzfänger vor der Übergabestation. Je nach Netz kommt ein Regulierkugelhahn hinzu. Welche Armaturen gefordert sind, regeln die technischen Anschlussbedingungen des Netzbetreibers.

Welche Nennweiten und Druckstufen sind für die Fernwärme lieferbar?

Vollverschweißte Fernwärme-Kugelhähne von Vexve gibt es von DN10 bis DN1200 in PN16, PN25 und PN40. Bis DN500 kommen Kugelhähne mit schwimmender Kugel zum Einsatz, von DN125 bis DN1200 zapfengelagerte Kugelhähne. Für den Erdeinbau gibt es Kugelhähne bis DN900, für Netzerweiterungen Anbohrkugelhähne bis DN200. Absperrklappen ergänzen das Programm von DN32 bis DN2200.

Was bedeuten vD und rD, und was ist in der Fernwärme sinnvoll?

vD steht für vollen Durchgang, rD für reduzierten Durchgang. Beim vollen Durchgang entspricht die Kugelbohrung etwa dem Rohrinnendurchmesser, der Druckverlust ist minimal und die Pumpenergie im Netz sinkt. Beim reduzierten Durchgang ist die Bohrung kleiner, die Armatur leichter und günstiger, der Strömungsverlust höher. Welche Variante gefordert ist, steht meist in den technischen Anschlussbedingungen des Netzbetreibers.

Welche Anschlussarten sind in der Fernwärme üblich?

Standard in Fernwärmenetzen sind beidseitige Schweißenden, weil sie dauerhaft dicht sind und direkt an das Stahlmediumrohr angeschweißt werden. In Stationen und Anlagen kommen Flanschanschlüsse nach EN 1092-1 hinzu, im Gebäude auch Innen- oder Außengewinde. Kombinationen wie Schweißende/Flansch oder Schweißende/Innengewinde erleichtern Übergänge. Bei Entleerungshähnen ist Schweißende/Außengewinde mit Kette und Kappe verbreitet.

Wie werden Fernwärmearmaturen betätigt?

Kleine Kugelhähne werden per Handhebel geschaltet, größere per Handgetriebe. Anbohr- und Bedarfsanschlusshähne haben einen Außensechskant mit Stellungsanzeige, erdverlegte Kugelhähne einen Schaft für den T-Schlüssel. Für fernbediente Trennstellen, etwa in Schächten oder großen Verteilleitungen, gibt es elektrische, pneumatische und hydraulische Antriebe. Ein 90°-Anschlag verhindert bei allen Kugelhähnen das Durchdrehen der Kugel.

Wann werden zapfengelagerte Kugelhähne in der Fernwärme eingesetzt?

Zapfengelagerte Kugelhähne sind für große Nennweiten von DN125 bis DN1200 und hohe Beanspruchung gedacht, etwa an Erzeugungsanlagen, Transportleitungen und wichtigen Trennstellen. Die fest gelagerte Kugel senkt das Drehmoment und erhöht die Stabilität. Die Double-Block-and-Bleed-Funktion erlaubt eine Dichtheitsprüfung unter Druck, der Single-Piston-Effekt leitet Überdruck aus dem Gehäuse ab. Hebeösen und Standfuß erleichtern den Einbau, ober- und unterirdisch.

Können Fernwärmearmaturen direkt erdverlegt werden?

Ja. Erdverlegte Kugelhähne von Vexve werden nach EN 488 hergestellt und geprüft und ohne Schacht direkt im Erdreich eingebaut. Betätigt werden sie über einen Schaft mit Standard- oder individueller Länge per T-Schlüssel, Handgetriebe oder Antrieb. Passende Entlüftungs- und Entleerungshähne gibt es für den Erdeinbau. Der Verzicht auf Schächte spart Platz, besonders in dicht bebauten Innenstädten.

Wie werden neue Abnehmer ohne Abschaltung an ein Fernwärmenetz angeschlossen?

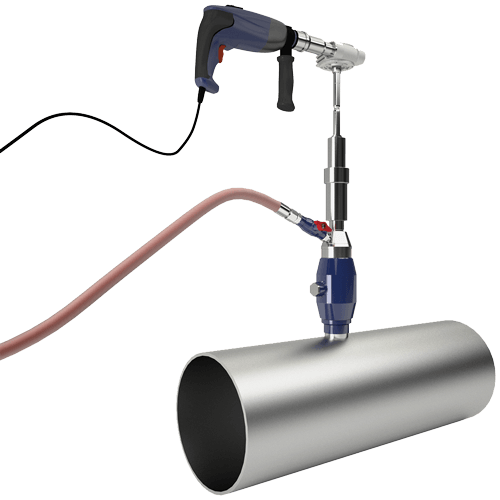

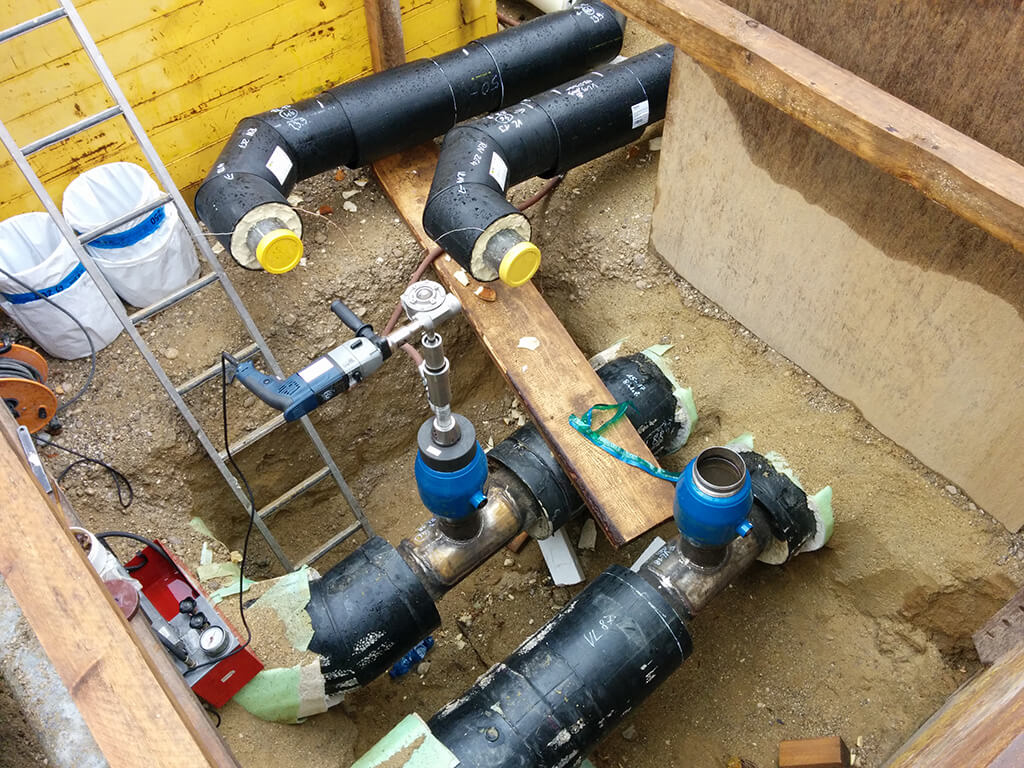

Mit einer Anbohrung unter Betriebsdruck und Temperatur. Dazu wird ein Anbohrkugelhahn auf die Leitung geschweißt, anschließend bohrt das NAVAL-Anbohrgerät die Leitung durch den geöffneten Hahn an. Das Netz muss nicht entleert werden, andere Abnehmer bleiben versorgt. Möglich sind Abgänge von DN20 bis DN200 bis 25 bar und 200 °C. KÄHLER liefert Anbohrgeräte und Anbohrkugelhähne, schult Monteure und bietet Anbohrungen als Service zum Festpreis an.

Stellt KÄHLER Ausschreibungstexte für Fernwärmearmaturen bereit?

Ja. KÄHLER stellt Ausschreibungstexte für Leistungsverzeichnisse bereit, gegliedert nach Einbausituation: Hausanschluss und Verteilung (DN15 bis DN65), Schachteinbau mit Schweißenden oder Flansch, Erdeinbau mit schwimmend oder zapfengelagerter Kugel sowie Anbohrtechnik und Anbohrservice. Dazu gibt es 2D- und 3D-Zeichnungen, Datenblätter und Zeugnisse. Planungsbüros und Stadtwerke erhalten die Unterlagen auf Anfrage digital.

Worauf kommt es bei der Dämmung von Fernwärmearmaturen an?

Armaturen sind Wärmebrücken und müssen lückenlos gedämmt werden, damit Wärmeverluste und in Kältenetzen Kondensation vermieden werden. Günstig sind kompakte Gehäuse, kurze Spindeln und Betätigungen außerhalb der Dämmung. Anbohr- und Bedarfsanschlusshähne haben deshalb eine niedrige Spindel, bei der X-Serie ist der Handhebel zugleich Spindelverlängerung. Bei Anbohrkugelhähnen empfiehlt KÄHLER, die Spindelkappe vor dem Dämmen dicht zu verschweißen.

Wie schnell liefert KÄHLER Fernwärmearmaturen?

Gängige Fernwärme-Kugelhähne, Anbohr- und Bedarfsanschlusshähne, Entleerungshähne, Schmutzfänger und Anbohrzubehör sind ab Lager in Burscheid lieferbar. Angebote erstellt KÄHLER in der Regel innerhalb von zwei Stunden, spätestens am nächsten Werktag. Sonderausführungen werden meist in zwei bis drei Wochen geliefert. Für Rahmenverträge und Hausanschlussprogramme stimmt KÄHLER mit Stadtwerken eine Lagerbevorratung ab.

Welche Armaturen eignen sich für Fernkälte?

In Fernkältenetzen kommen dieselben vollverschweißten Kugelhähne zum Einsatz wie in der Fernwärme, ausgelegt für Klima-Kaltwasser. Wichtig sind eine dampfdichte Dämmung und kurze Spindeln, damit sich kein Kondensat an kalten Bauteilen bildet. Für Wasser-Glykol-Gemische oder offene Kühlsysteme sind Edelstahlkugelhähne eine Option. Auch das Anbohren unter Druck und die iSense-Netzüberwachung von Vexve sind für Fernkältenetze ausgelegt.

Wie lassen sich Fernwärmenetze digital überwachen?

Mit der iSense-Produktreihe von Vexve werden Druck, Temperatur, Durchfluss, Schachtzustand und Leckagen im erdverlegten Netz gemessen und per LoRaWAN oder NB-IoT an den Cloud-Dienst iSense Online übertragen. Die Geräte arbeiten mit Batterie oder mit Strom aus der Vorlaufwärme und lassen sich in Bestandsnetzen nachrüsten. KÄHLER plant die Messstellen, installiert die Systeme und betreut den Betrieb.
