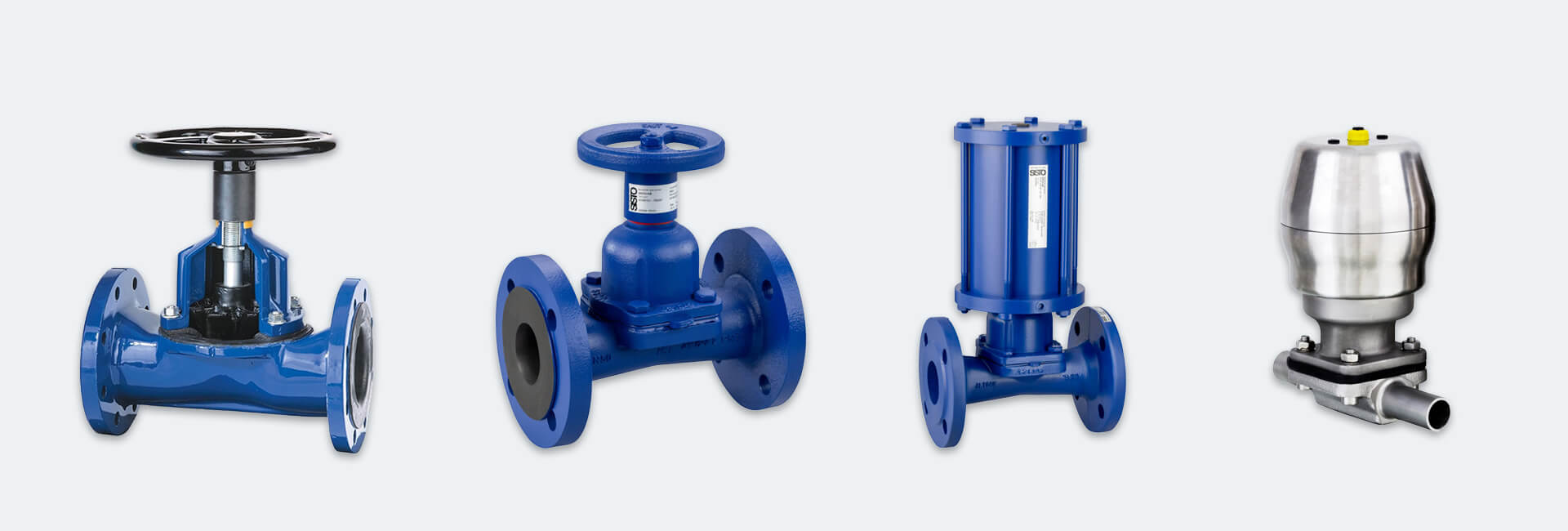

Membranventile mit flachem Sitz
Wir bieten hochwertige Membranventile mit flachem Sitz der Firmen Crane (Saunders) und Sisto,
den führenden Entwicklern und Herstellern im Bereich der Fluidtechnik.
Unsere Saunders und Sisto Membranventile mit flachem Sitz zeichnen sich durch eine glatte und turbulenzfreie Ventilkörperkonstruktion aus,
die einen ungehinderten, geradlinigen, totraumfreien Durchfluss mit minimalem Druckabfall gewährleistet.
Sie sind präzise zu steuern, chemisch beständig und wartungsarm und bieten darüber hinaus eine exzellente Abdichtung,
flexible Einsatzmöglichkeiten und eine robuste Konstruktion, die auch anspruchsvollsten Anforderungen gerecht wird.
Auch im Bereich der sterilen Verfahrenstechnik, in dem höchste Anforderungen an die Werkstoffe, die Konstruktion und die Fertigung der Komponenten gestellt werden,
sind sowohl Saunders als auch Sisto führend bei der Entwicklung und Herstellung hochwertiger Membranventile,
die v.a. in modernen biopharmazeutischen Prozess-Systemen Anwendung finden.
So fertigt Saunders beispielsweise kundenspezifisch hergestellte Bio-Block-Ventile aus Vollmaterial, die auch komplexen Anforderungen gerecht werden.
Unsere Saunders und Sisto Membranventile mit flachem Sitz sind in verschiedenen Varianten erhältlich,
die individuell auf die jeweiligen Prozessanforderungen abgestimmt werden können.
Es gibt Standard- und Sonderausführungen, die sich durch unterschiedliche Membrantypen, Anschlussarten und Betätigungsoptionen auszeichnen
und sich im Bedarfsfall optimal kombinieren lassen, um Lösungen auch für komplexe Anlagen zu realisieren.
Saunders und Sisto Membranventile mit flachem Sitz finden breite Anwendung in Branchen wie
der Wasser- und Abwassertechnik, die Hygiene- und Steriltechnik, die Lebensmittel- und Getränkeindustrie, die Pharma- und Biotechnologie, die chemische Industrie,
die Zellstoff- und Papierproduktion, die Farben- und Lackherstellung/-verarbeitung, die Gips, Zement- und Schwefel- und Kalkgewinnung, die Elektronikfertigung u.v.m.
Sie eignen sich hervorragend für den Einsatz in hygienischen, korrosiven oder druckstarken Umgebungen.
Anwendungen
Membranventil mit flachem Sitz
- für viele unterschiedliche Anwendungen wie der Industrie- und Prozesstechnik konstruiert, insbesondere geeignet für schwierige Einsatzzwecke in Pharmazie, Hygiene- und Steriltechnik, Halbleiter- und Mikrochipherstellung, Wasseraufbereitung wie Abwasser-, Schmutzwasser-, Seewasser-, Kühlwasser und Gebrauchs- sowie Reinst- und Pharmawasser, Schlämme, Pulver und Stäube, Zellulose und Papierherstellung/-verarbeitung, Farben- und Lackherstellung/-verarbeitung, Bergwerk- und Montantechnik, Erzaufbereitung, Edelstein-, Metall- und Mineralgewinnung/-verarbeitung, Düngemittelherstellung, Gips-, Zement-, Schwefel- und Kalkgewinnung, Soletechnik, Klärwerkstechnik, Kraftwerkstechnik, Granulatherstellung, Automatisierungstechnik, Lebensmittel- und Getränketechnik
- einsetzbar für diverse Medien mit hohen Durchflussraten, speziell geeignet für stark verschmutzte, hochviskose, kristalline und abrasive Medien oder für Anwendungen, die hohe Hygienestandards erfordern
- robust und zuverlässig auch bei hohem Druck und Temperaturen bis zu +160°C (materialabhängig)
- Betriebsbedingungen gemäß Datenblatt
Konstruktion
Membranventil mit flachem Sitz
- kompakte, robuste, dreiteilige Konstruktion mit flachem Ventilsitz
- totraum-und wartungsarme sowie entleerungsoptimierte Bauweise mit freiem, ungehinderten Durchgang
- Ventilkörper aus Grauguss, Sphäroguss, Stahlguss, Rotguss oder Edelstahl, optional mit Beschichtung in großer Materialvielfalt erhältlich
- innenliegende, flexible Absperrmembran aus EPDM, CSM, NBR, IIR, FKM, TFM/EPDM 2-teilig, TFM/PVDF/EPDM 3-teilig, bei Bedarf auswechselbar im eingebauten Zustand des Ventils
- Ventilaufsatz mit Handrad, elektrischem, pneumatischem oder hydraulischem Antrieb (modellabhängig)
- gut sichtbare Stellungsanzeige mit integriertem Spindelschutz
- optional mit Abschließvorrichtung oder plombierbarer Kappe gegen unbefugtes Betätigen (modellabhängig)
- optional mit Spindelverlängerung
- optional mit Stellungsregler
Ausführungen
Membranventil mit flachem Sitz
- Nennweiten:
DN15-350 - Druckstufen:
bis PN10 - Anschlussarten:
Flansch, Gewinde, Schweißende - Durchgangsarten:
frei - Betätigung:
mit Handrad, elektrischem, pneumatischem oder hydraulischem Antrieb erhältlich (modellabhängig)
Arten und Eigenschaften Membranventile mit flachem Sitz
Saunders Membranventil Typ KB
- Ventilkörper mit flachem Sitz und gerader Durchgangsbohrung zur geradlinigen und ungehinderten Förderung von hohen Durchflussmengen inkl. hochabrasiver Flüssigkeiten mit einem Feststoffgehalt von bis zu 100%
- einbaubar in jeder beliebigen, bei Bedarf auch selbstentleerenden Position
- totraumarme, strömungsfreie, entleerungsoptimierte, und äußerst widerstandsfähige Konstruktion mit dauerhafter Lippenschmierung für verschmutzungsfreien Betrieb, gleichmäßige Fließeigenschaften und minimalen Druckabfall
- keine Kavitation oder Druckschläge durch lineare Kennlinie
- hochflexible, dichtschließende Membran für dauerhaftes formschlüssiges Absperren unter Druck und Vakuum
- verschleißarmer Betrieb der Membran dank unterstützendem Kompressor
- unkomplizierte und leichte Betätigung dank ergonomisch geformtem Handrad, klarer Stellungsanzeige und Gewindespindel mit beidseitigem Gewinde
- einfache Reinigung
- geringer Wartungsaufwand
- niedrige Betriebskosten durch Möglichkeit des nachträglichen Aufbaus eines Antriebs ohne Ausbau des Ventils aus der Rohrleitung
- leckagefreier Betrieb mit langer Lebensdauer

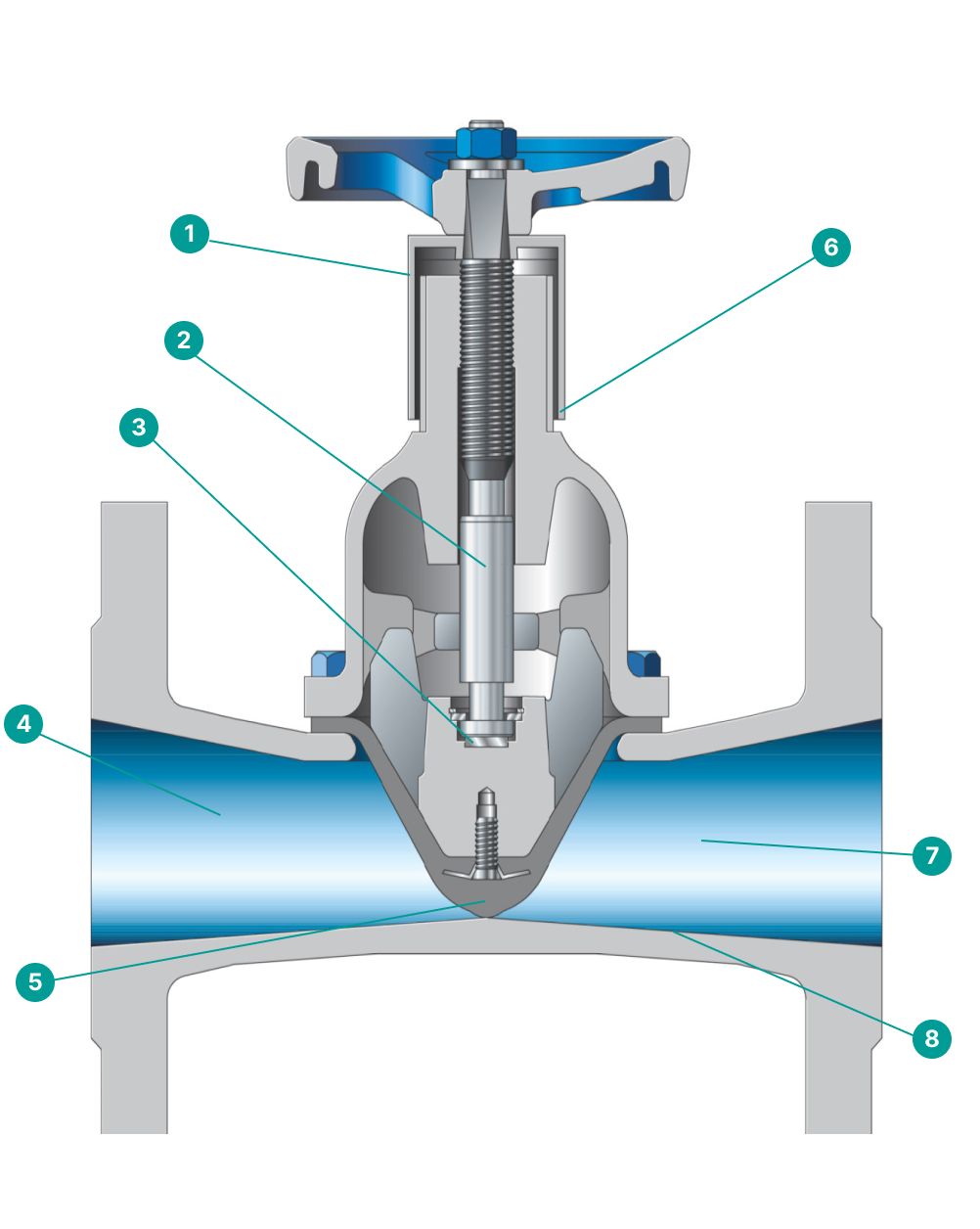

Sisto Membranventil Typ KB
- Optimierter Langzeitbetrieb
Der Spindelschutz, integriert in die Stellungsanzeige, verhindert eine Verschmutzung von außen. - Zuverlässige Bedienbarkeit
Die Spindel und alle innenliegenden Bedienteile sind nicht medienberührt. - Leichtgängig
Das Axiallager minimiert die Schließmomente. - Reinhaltung des Durchflussmediums
Die Totraumfreiheit gewährleistet die Reinhaltung des Mediums und verhindert Ablagerungen. - Absolute Dichtheit nach außen und im Durchgang
Die Membrane dichtet nach außen, im Durchgang und die Bedienteile hermetisch ab. - Schnelle Positionskontrolle
Ventilstellung über eindeutige visuelle Anzeige, auch aus der Entfernung leicht erkennbar. - Geringer Durchflusswiderstand
Strömungsgünstige Gehäuseform mit freiem Durchgang - Hohe Korrosions- und Abrasionsbeständigkeit
Hochwertige Auskleidungen bieten Sicherheit und Langlebigkeit.
Datenblatt / Informationen / Downloads
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Membranventile mit flachem Sitz“
Nachfolgende Produkte sind in unserem Webshop erhältlich. Weitere Größen und Ausführungen auf Anfrage.
Membrane EPDM DN050 Typ KB Saunders
Ersatzteil für Saunders-Membranventil Typ KB, DN050 Membrane aus EPDM Befestigung: Gewinde Typ Saunders DB050XE
Membrane EPDM FDA DN020 Typ A Saunders
Ersatzteil für Saunders-Membranventil Typ A, DN020 Membrane aus EPDM Befestigung: Gewinde inklusive FDA- und USP-Class-VI-Zertifikat Typ Saunders DA020ER
Membrane EPDM FDA DN025 Typ A Saunders
Ersatzteil für Saunders-Membranventil Typ A, DN025 Membrane aus EPDM Befestigung: Gewinde inklusive FDA- und USP-Class-VI-Zertifikat Typ Saunders DA025ER
Membrane IIR DN025-040 Typ KB Saunders
Ersatzteil für Saunders-Membranventil Typ KB, DN025-040 Membrane aus Butyl (IIR) Befestigung: Gewinde Typ Saunders DB025XB
Membrane IIR DN050 Typ KB Saunders
Ersatzteil für Saunders-Membranventil Typ KB, DN050 Membrane aus Butyl (IIR) Befestigung: Gewinde Typ Saunders DB050XB
Membrane NR AA DN050 Typ KB Saunders
Ersatzteil für Saunders-Membranventil Typ KB, DN050 Membrane aus Naturkautschuk (NR), Qualität AA Befestigung: Gewinde Typ Saunders DB050A1
Membrane NR AA DN080 Typ KB Saunders
Ersatzteil für Saunders-Membranventil Typ KB, DN080 Membrane aus Naturkautschuk (NR), Qualität AA Befestigung: Gewinde Typ Saunders DB080A1
Membrane NR Q DN025 Typ A Saunders
Ersatzteil für Saunders-Membranventil Typ A, DN025 Membrane aus Naturkautschuk (NR), Qualität Q Befestigung: Gewinde Typ Saunders DA025A2
Saunders MV KB FL BS DN050 GG25+HG NR AA H
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Flanschen BS 4504 PN10/16 Gehäuse aus Grauguss (GG25) Auskleidung aus Hartgummi Membrane aus Naturkautschuk (NR), Qualität AA Typ Saunders IB050F3CCA1H01 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Kunststoff
Saunders MV KB FL DN025 GG25+IIR IIR H
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Flanschen EN 1092-2 PN10/16 Gehäuse aus Grauguss (GG25) Auskleidung aus Butyl (IIR) Membrane aus Butyl (IIR) Typ Saunders IB025D1CBXBH01 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Kunststoff
Saunders MV KB FL DN040 GG25+IIR EPDM H
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Flanschen EN 1092-2 PN10/16 Gehäuse aus Grauguss (GG25) Auskleidung aus Butyl (IIR) Membrane aus EPDM Typ Saunders IB040D1CBXEH01 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Kunststoff
Saunders MV KB FL DN040 GG25+IIR IIR H
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Flanschen EN 1092-2 PN10/16 Baulänge nach EN 558-1 Reihe 1 (200 mm) Gehäuse aus Grauguss (GG25) Auskleidung aus Butyl (IIR) Membrane aus Butyl (IIR) Typ Saunders IB040D1CBXBH01 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Kunststoff
Saunders MV KB FL DN050 GG25+WG NR AA H
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Flanschen EN 1092-2 PN10/16 Baulänge nach EN 558-1 Reihe 1 (230 mm) Gehäuse aus Grauguss (GG25) Auskleidung aus Weichgummi Membrane aus Naturkautschuk (NR), Qualität AA Typ Saunders IB050D1CSA1H01 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Kunststoff
Saunders MV KB FL DN080 GG25+HG NR AA HM
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Flanschen EN 1092-2 PN10/16 Baulänge nach EN 558-1 Reihe 1 (310 mm) Gehäuse aus Grauguss (GG25) Auskleidung aus Hartgummi Membrane aus Naturkautschuk (NR), Qualität AA Typ Saunders IB080D1CCA1H02 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Metall
Saunders MV KB FL DN080 GG25+IIR IIR HM
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Flanschen EN 1092-2 PN10/16 Baulänge nach EN 558-1 Reihe 1 (310 mm) Gehäuse aus Grauguss (GG25) Auskleidung aus Butyl (IIR) Membrane aus Butyl (IIR) Typ Saunders IB080D1CBXBH02 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Metall
Saunders MV KB IG DN015 GGG40 NR AA H
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Innengewinde Rp 1/2 (BS 21) Gehäuse aus Sphäroguss (GGG40) ohne Auskleidung Membrane aus Naturkautschuk (NR), Qualität AA Typ Saunders IB015S1ZXA1H01 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Kunststoff
Saunders MV KB IG DN025 GG25 NR AA H
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Innengewinde Rp 1 (BS 21) Gehäuse aus Grauguss (GG25) ohne Auskleidung Membrane aus Naturkautschuk (NR), Qualität AA Typ Saunders IB025S1CXA1H01 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Kunststoff
Saunders MV KB IG DN032 GG25 IIR H
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Innengewinde Rp 1 1/4 (BS 21) Gehäuse aus Grauguss (GG25) ohne Auskleidung Membrane aus Butyl (IIR) Typ Saunders IB032S1CXXBH01 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Kunststoff
Saunders MV KB IG DN032 GG25 NR AA H
Membranventil Saunders Typ KB mit geradem Durchgang beidseitig Innengewinde Rp 1 1/4 (BS 21) Gehäuse aus Grauguss (GG25) ohne Auskleidung Membrane aus Naturkautschuk (NR), Qualität AA Typ Saunders IB032S1CXA1H01 Betriebsbedingungen gemäß Datenblatt inklusive Handrad aus Kunststoff
FAQ - Häufig gestellte Fragen zu Membranventilen mit flachem Sitz
Was kennzeichnet ein Membranventil mit flachem Sitz?
Der Ventilkörper hat einen flachen Sitz und eine gerade Durchgangsbohrung ohne Steg. Das Medium strömt geradlinig und ungehindert durch, der Druckverlust bleibt klein. Beim Schließen legt sich die Membran über die gesamte Durchgangsbreite auf den flachen Sitz. KÄHLER liefert diese Bauform von Saunders und Sisto.
Für welche Medien ist diese Bauform gedacht?
Für stark verschmutzte, hochviskose, kristalline und abrasive Medien sowie für hohe Durchflussmengen. Der Saunders Typ KB fördert auch hochabrasive Flüssigkeiten mit einem Feststoffgehalt von bis zu 100 %. Typische Anwendungen sind Schlämme, Pulver und Stäube, Erzaufbereitung, Zellstoff- und Papierherstellung, Klärwerks- und Soletechnik. Auch Anwendungen mit hohen Hygieneanforderungen sind möglich.
Welche Nennweiten, Druckstufen und Temperaturen gelten?
Lieferbar sind DN15 bis DN350 bis PN10, mit Flansch, Gewinde oder Schweißende. Je nach Werkstoff sind Temperaturen bis +160 °C zulässig. Die Grenzen des jeweiligen Modells stehen im Datenblatt.
Welche Membranwerkstoffe gibt es?
Lieferbar sind EPDM, CSM, NBR, IIR und FKM sowie mehrschichtige Ausführungen in TFM/EPDM zweiteilig und TFM/PVDF/EPDM dreiteilig. Die mehrschichtigen Membranen verbinden die chemische Beständigkeit von TFM mit der Elastizität von EPDM. Alle Membranen sind bei Bedarf im eingebauten Zustand des Ventils wechselbar.
Wie wird die Membran gewechselt?
Die Membran ist im eingebauten Zustand des Ventils wechselbar, das Ventil bleibt dafür in der Rohrleitung. Der Leitungsabschnitt wird abgesperrt, drucklos gemacht und entleert, dann wird der Ventilaufsatz abgenommen und die Membran getauscht. Die Reihenfolge der Arbeitsschritte und die Anzugsdrehmomente stehen in der Montageanleitung des Herstellers.
Welche Betätigungen und Optionen sind lieferbar?
Lieferbar sind Handrad sowie elektrische, pneumatische und hydraulische Antriebe. Ein Antrieb lässt sich nachträglich aufbauen, ohne das Ventil aus der Rohrleitung zu nehmen. Die Stellungsanzeige hat einen integrierten Spindelschutz. Je nach Modell sind Abschließvorrichtung oder plombierbare Kappe gegen unbefugtes Betätigen, Spindelverlängerung und Stellungsregler erhältlich.
