Mehrteilige Kugelhähne
Wir bieten Ihnen ein breites Sortiment unterschiedlichster Arten von mehrteiligen Kugelhähnen verschiedener Marken
für die Bereiche Fernwärme- und Fernkälteversorgung, Industrie- und Anlagentechnik sowie Apparate- und Rohrleitungsbau.
Was sind mehrteilige Kugelhähne?
Mehrteilige Kugelhähne bestehen im Gegensatz zu ihren einteiligen Pendants aus zwei oder drei Teilen, die durch Verschraubungen oder Flanschen miteinander verbunden sind.
Diese Konstruktion ermöglicht eine einfache Demontage zur Inspektion oder Reparatur. Im Falle von Verschleiß oder Beschädigung kann der Kugelhahn schnell und unkompliziert zerlegt und einzelne Komponenten ersetzt werden, ohne den gesamten Hahn austauschen zu müssen. Dies reduziert Ausfallzeiten und Wartungskosten erheblich.
Mehrteilige Kugelhähne punkten mit ihrer Flexibilität, Wartungsfreundlichkeit und hohen Zuverlässigkeit und bieten somit eine kosteneffiziente und langlebige Alternative zu einteiligen Kugelhähnen. Sie können in einer Vielzahl von industriellen Anwendungen eingesetzt werden und tragen zur Optimierung industrieller Prozesse bei.
Arten von vollverschweißten Kugelhähnen
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Mehrteilige Kugelhähne“
Nachfolgende Produkte sind in unserem Webshop erhältlich. Weitere Größen und Ausführungen auf Anfrage.

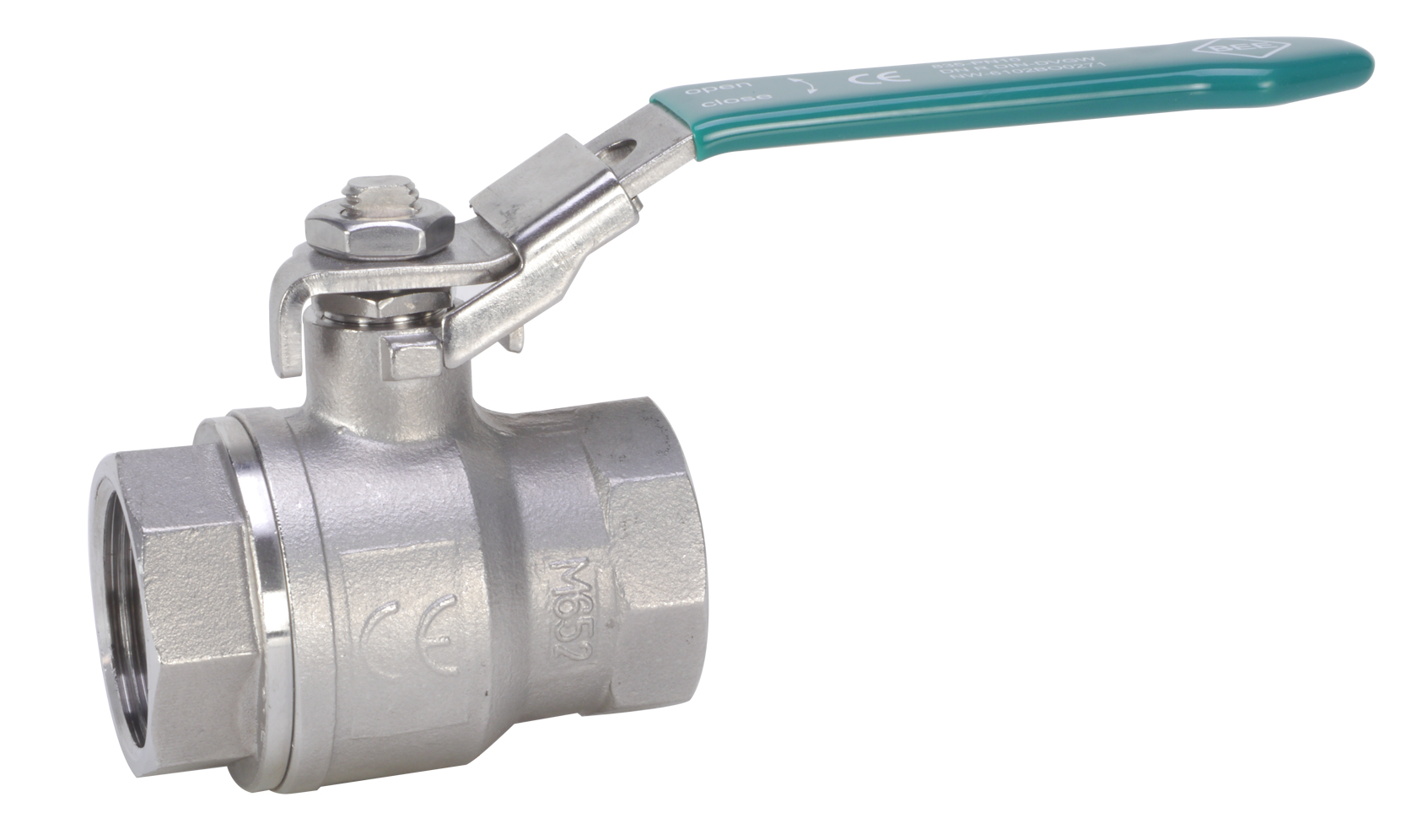

KÄHLER Edelstahl-Kugelhahn IG/IG
mit Trinkwasserzulassung DIN EN13828 / W570-1 voller runder Durchgang Zweiteiliges verschraubtes Gehäuse Beids. Innengewinde DIN ISO 228-1 Gehäuse Edelstahl (1.4408) Kugel Edelstahl (1.4408) Kugeldichtschalen PTFE Ausblassichere Spindel aus Edelstahl (1.4401) Betätigung mit Aluminiumgriff Typ E40MT DN10 G3/8" PN40 DVGW EN13828
KÄHLER Edelstahl-Kugelhahn IG/IG
mit Trinkwasserzulassung DIN EN13828 / W570-1 voller runder Durchgang Zweiteiliges verschraubtes Gehäuse Beids. Innengewinde DIN ISO 228-1 Gehäuse Edelstahl (1.4408) Kugel Edelstahl (1.4408) Kugeldichtschalen PTFE Ausblassichere Spindel aus Edelstahl (1.4401) Betätigung mit Aluminiumgriff Typ E40MT DN15 G1/2" PN40 DVGW EN13828
KÄHLER Edelstahl-Kugelhahn IG/IG
mit Trinkwasserzulassung DIN EN13828 / W570-1 voller runder Durchgang Zweiteiliges verschraubtes Gehäuse Beids. Innengewinde DIN ISO 228-1 Gehäuse Edelstahl (1.4408) Kugel Edelstahl (1.4408) Kugeldichtschalen PTFE Ausblassichere Spindel aus Edelstahl (1.4401) Betätigung mit Aluminiumgriff Typ E40MT DN20 G3/4" PN40 DVGW EN13828
KÄHLER Edelstahl-Kugelhahn IG/IG
mit Trinkwasserzulassung DIN EN13828 / W570-1 voller runder Durchgang Zweiteiliges verschraubtes Gehäuse Beids. Innengewinde DIN ISO 228-1 Gehäuse Edelstahl (1.4408) Kugel Edelstahl (1.4408) Kugeldichtschalen PTFE Ausblassichere Spindel aus Edelstahl (1.4401) Betätigung mit Aluminiumgriff Typ E40MT DN25 G1" PN40 DVGW EN13828
KÄHLER Edelstahl-Kugelhahn IG/IG
mit Trinkwasserzulassung DIN EN13828 / W570-1 voller runder Durchgang Zweiteiliges verschraubtes Gehäuse Beids. Innengewinde DIN ISO 228-1 Gehäuse Edelstahl (1.4408) Kugel Edelstahl (1.4408) Kugeldichtschalen PTFE Ausblassichere Spindel aus Edelstahl (1.4401) Betätigung mit Aluminiumgriff Typ E40MT DN32 G11/4" PN25 DVGW EN13828
KÄHLER Edelstahl-Kugelhahn IG/IG
mit Trinkwasserzulassung DIN EN13828 / W570-1 voller runder Durchgang Zweiteiliges verschraubtes Gehäuse Beids. Innengewinde DIN ISO 228-1 Gehäuse Edelstahl (1.4408) Kugel Edelstahl (1.4408) Kugeldichtschalen PTFE Ausblassichere Spindel aus Edelstahl (1.4401) Betätigung mit Aluminiumgriff Typ E40MT DN40 G 1 1/2" PN25 DVGW EN13828
KÄHLER Edelstahl-Kugelhahn IG/IG
mit Trinkwasserzulassung DIN EN13828 / W570-1 voller runder Durchgang Zweiteiliges verschraubtes Gehäuse Beids. Innengewinde DIN ISO 228-1 Gehäuse Edelstahl (1.4408) Kugel Edelstahl (1.4408) Kugeldichtschalen PTFE Ausblassichere Spindel aus Edelstahl (1.4401) Betätigung mit Aluminiumgriff Typ E40MT DN50 G2" PN25 DVGW EN13828

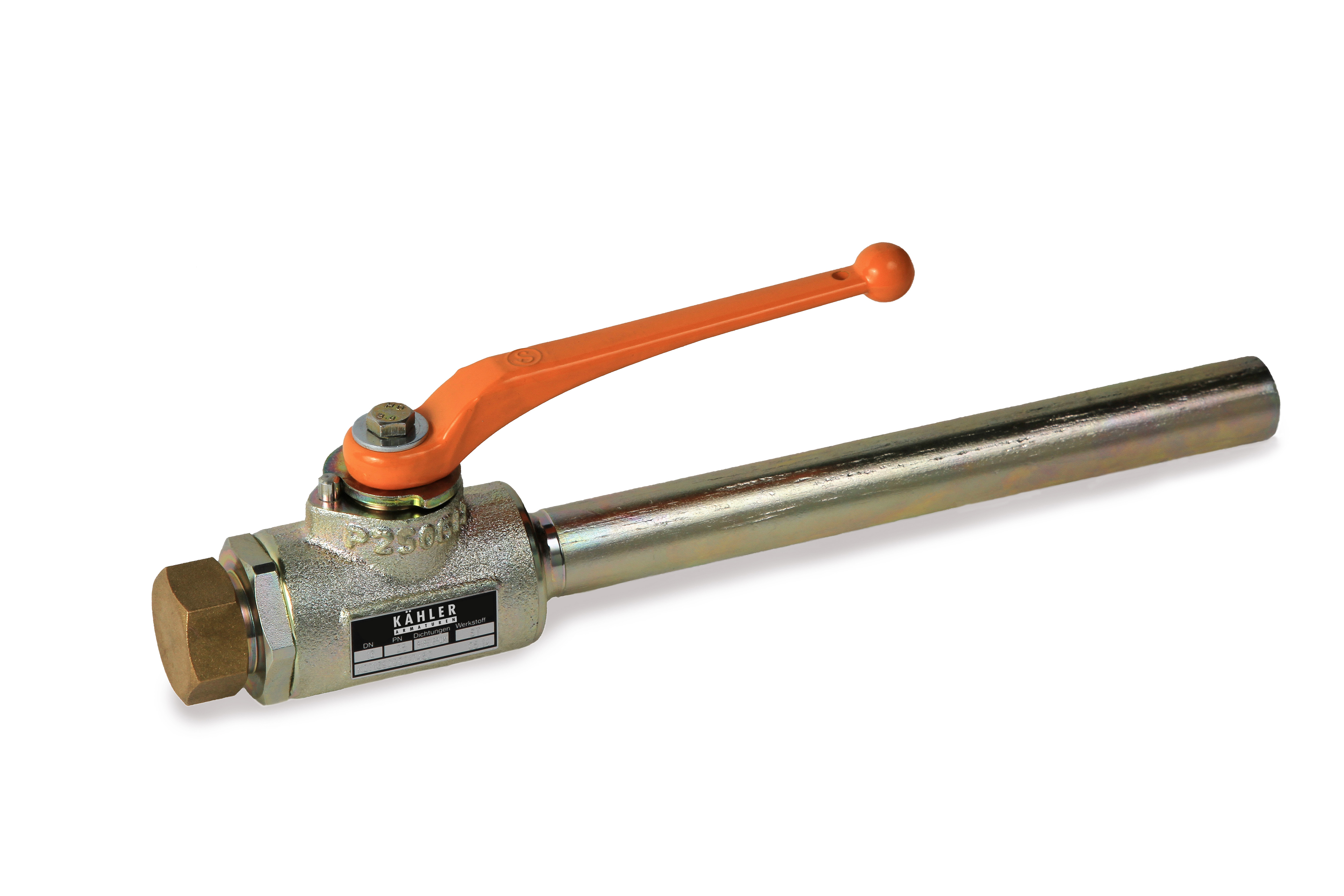

KÄHLER Entleerungs-Kugelhahn DN16 G 3/4" PN25
einers. festes Schweißende, anders. Außengewinde mit Verschlußkappe voller Durchgang, Gehäuse Stahl 1.0460 verzink Kugel Messing hartverchromt Dichtung PTFE glasfaserverstärkt Spindelabdichtung EPDM Betätigung mit Handhebel KÄHLER-Typ S40S (Mindesabnahmemenge: 5 Stück)
KÄHLER Entleerungs-Kugelhahn DN20 G 1" PN25
einers. festes Schweißende, anders. Außengewinde mit Verschlußkappe voller Durchgang, Gehäuse Stahl 1.0460 verzink Kugel Messing hartverchromt Dichtung PTFE glasfaserverstärkt Spindelabdichtung EPDM Betätigung mit Handhebel KÄHLER-Typ S40S (Mindesabnahmemenge: 5 Stück)
KÄHLER Entleerungs-Kugelhahn DN25 G 1 1/4" PN40
einers. festes Schweißende, anders. Außengewinde mit Verschlußkappe voller Durchgang, Gehäuse Stahl 1.0460 verzink Kugel Messing hartverchromt Dichtung PTFE glasfaserverstärkt Spindelabdichtung EPDM Betätigung mit Handhebel KÄHLER-Typ S40S (Mindesabnahmemenge: 5 Stück)
KÄHLER Entleerungs-Kugelhahn DN32 G 1 1/4" PN25
einers. festes Schweißende, anders. Außengewinde mit Verschlußkappe voller Durchgang, Gehäuse Stahl 1.0460 verzink Kugel Messing hartverchromt Dichtung PTFE glasfaserverstärkt Spindelabdichtung EPDM Betätigung mit Handhebel KÄHLER-Typ S40S (Mindesabnahmemenge: 5 Stück)
KÄHLER Entleerungs-Kugelhahn DN40 G 2" PN25
einers. festes Schweißende, anders. Außengewinde mit Verschlußkappe voller Durchgang, Gehäuse Stahl 1.0460 verzink Kugel Messing hartverchromt Dichtung PTFE glasfaserverstärkt Spindelabdichtung EPDM Betätigung mit Handhebel KÄHLER-Typ S40S (Mindesabnahmemenge: 5 Stück)
KÄHLER Entleerungs-Kugelhahn DN50 G 2" PN25
einers. festes Schweißende, anders. Außengewinde mit Verschlußkappe voller Durchgang, Gehäuse Stahl 1.0460 verzink Kugel Messing hartverchromt Dichtung PTFE glasfaserverstärkt Spindelabdichtung EPDM Betätigung mit Handhebel KÄHLER-Typ S40S (Mindesabnahmemenge: 5 Stück)

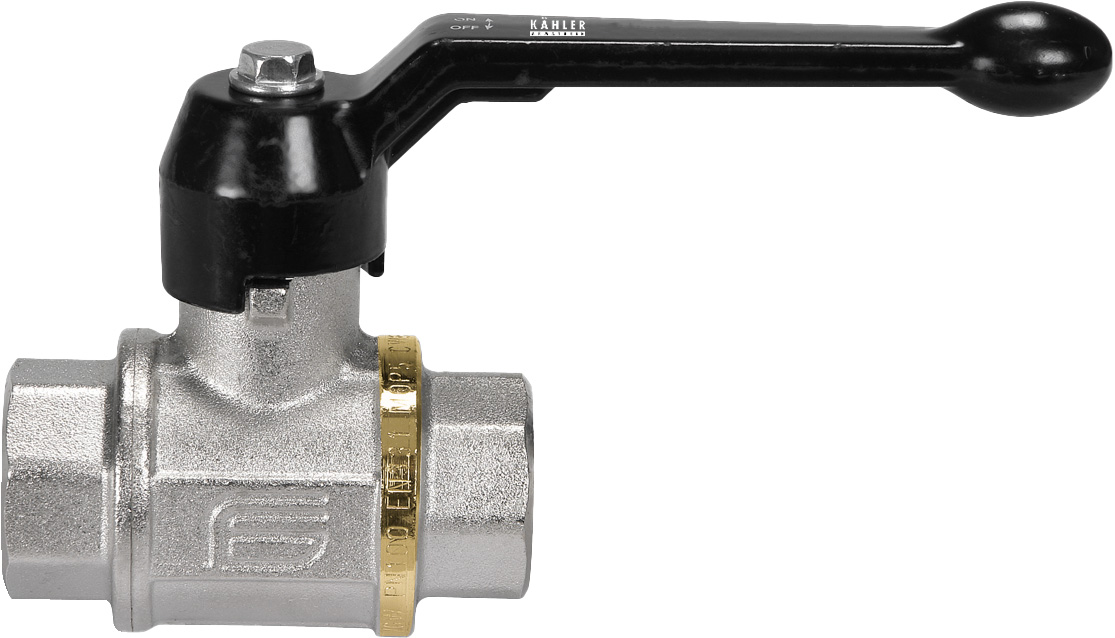

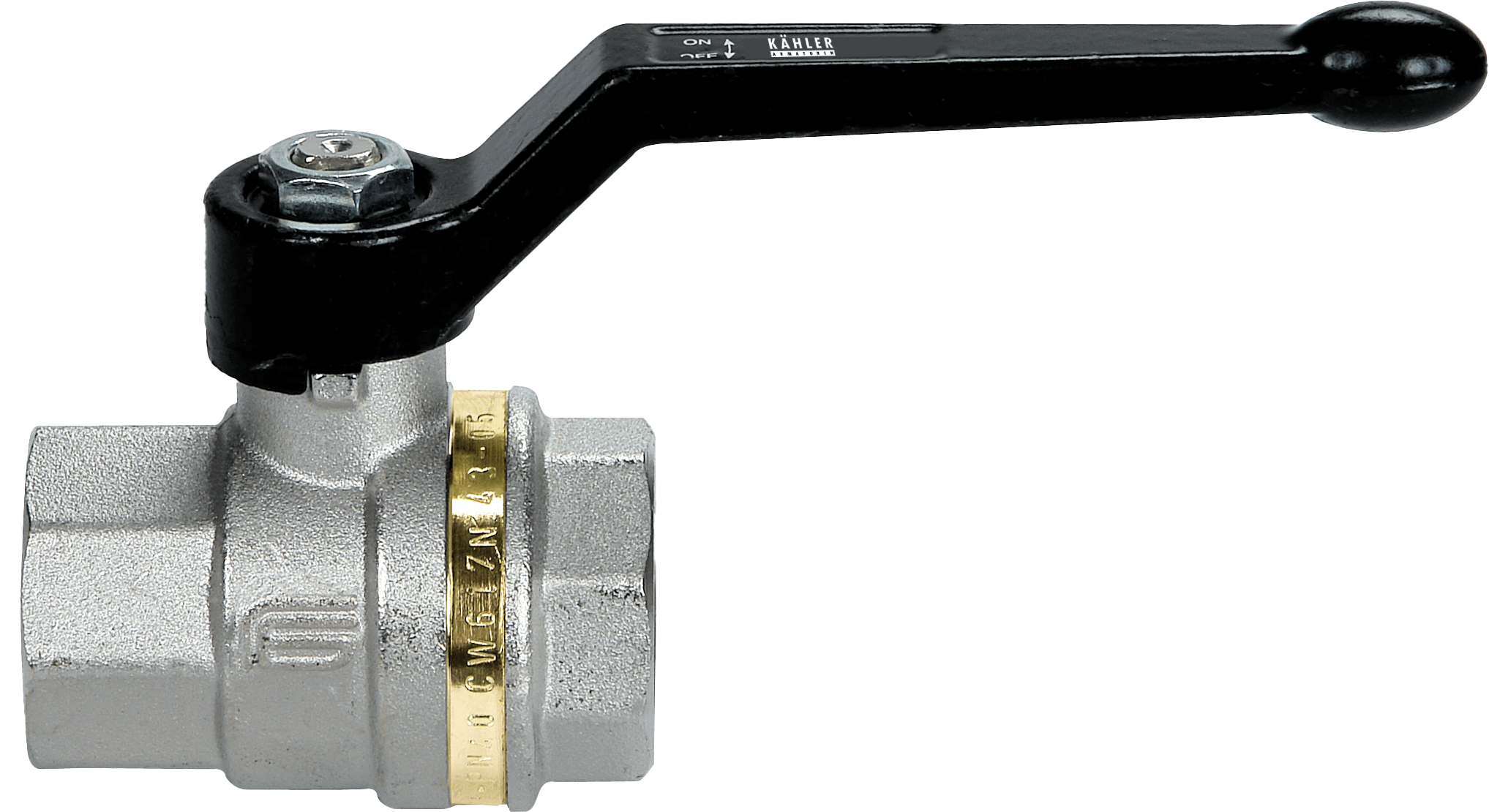

KÄHLER Gas-Kugelhahn IG/IG DN015 PN50 vD H
Kugelhahn mit DIN-DVGW-Gas-Zulassung voller Durchgang Beids. Innengewinde DIN 2999 Gehäuse: Messing chem. vernickelt (CW617N) Kugel: Messing hartverchromt (CW617N) Kugeldichtschalen PTFE Spindel (CW617N) mit regelbarer Stopfbuchse Betätigung mit Aluminium Handgriff Typ M40MG DN15 Rp 1/2" PN50 (Gas-DVGW MOP5)
KÄHLER Gas-Kugelhahn IG/IG DN020 PN50 vD H
Kugelhahn mit DIN-DVGW-Gas-Zulassung voller Durchgang Beids. Innengewinde DIN 2999 Gehäuse: Messing chem. vernickelt (CW617N) Kugel: Messing hartverchromt (CW617N) Kugeldichtschalen PTFE Spindel (CW617N) mit regelbarer Stopfbuchse Betätigung mit Aluminium Handgriff Typ M40MG DN20 Rp 3/4" PN50 (Gas-DVGW MOP5)
KÄHLER Gas-Kugelhahn IG/IG DN025 PN50 vD H
Kugelhahn mit DIN-DVGW-Gas-Zulassung voller Durchgang Beids. Innengewinde DIN 2999 Gehäuse: Messing chem. vernickelt (CW617N) Kugel: Messing hartverchromt (CW617N) Kugeldichtschalen PTFE Spindel (CW617N) mit regelbarer Stopfbuchse Betätigung mit Aluminium Handgriff Typ M40MG DN25 Rp 1" PN50 (Gas-DVGW MOP5)
KÄHLER Gas-Kugelhahn IG/IG DN032 PN50 vD H
Kugelhahn mit DIN-DVGW-Gas-Zulassung voller Durchgang Beids. Innengewinde DIN 2999 Gehäuse: Messing chem. vernickelt (CW617N) Kugel: Messing hartverchromt (CW617N) Kugeldichtschalen PTFE Spindel (CW617N) mit regelbarer Stopfbuchse Betätigung mit Aluminium Handgriff Typ M40MG DN32 Rp 1 1/4" PN50 (Gas-DVGW MOP5)
KÄHLER Gas-Kugelhahn IG/IG DN040 PN40 vD H
Kugelhahn mit DIN-DVGW-Gas-Zulassung voller Durchgang Beids. Innengewinde DIN 2999 Gehäuse: Messing chem. vernickelt (CW617N) Kugel: Messing hartverchromt (CW617N) Kugeldichtschalen PTFE Spindel (CW617N) mit regelbarer Stopfbuchse Betätigung mit Aluminium Handgriff Typ M40MG DN40 Rp 1 1/2" PN40 (Gas-DVGW MOP5)
KÄHLER Gas-Kugelhahn IG/IG DN050 PN32 vD H
Kugelhahn mit DIN-DVGW-Gas-Zulassung voller Durchgang Beids. Innengewinde DIN 2999 Gehäuse: Messing chem. vernickelt (CW617N) Kugel: Messing hartverchromt (CW617N) Kugeldichtschalen PTFE Spindel (CW617N) mit regelbarer Stopfbuchse Betätigung mit Aluminium Handgriff Typ M40MG DN50 Rp 2" PN32 (Gas-DVGW MOP5)

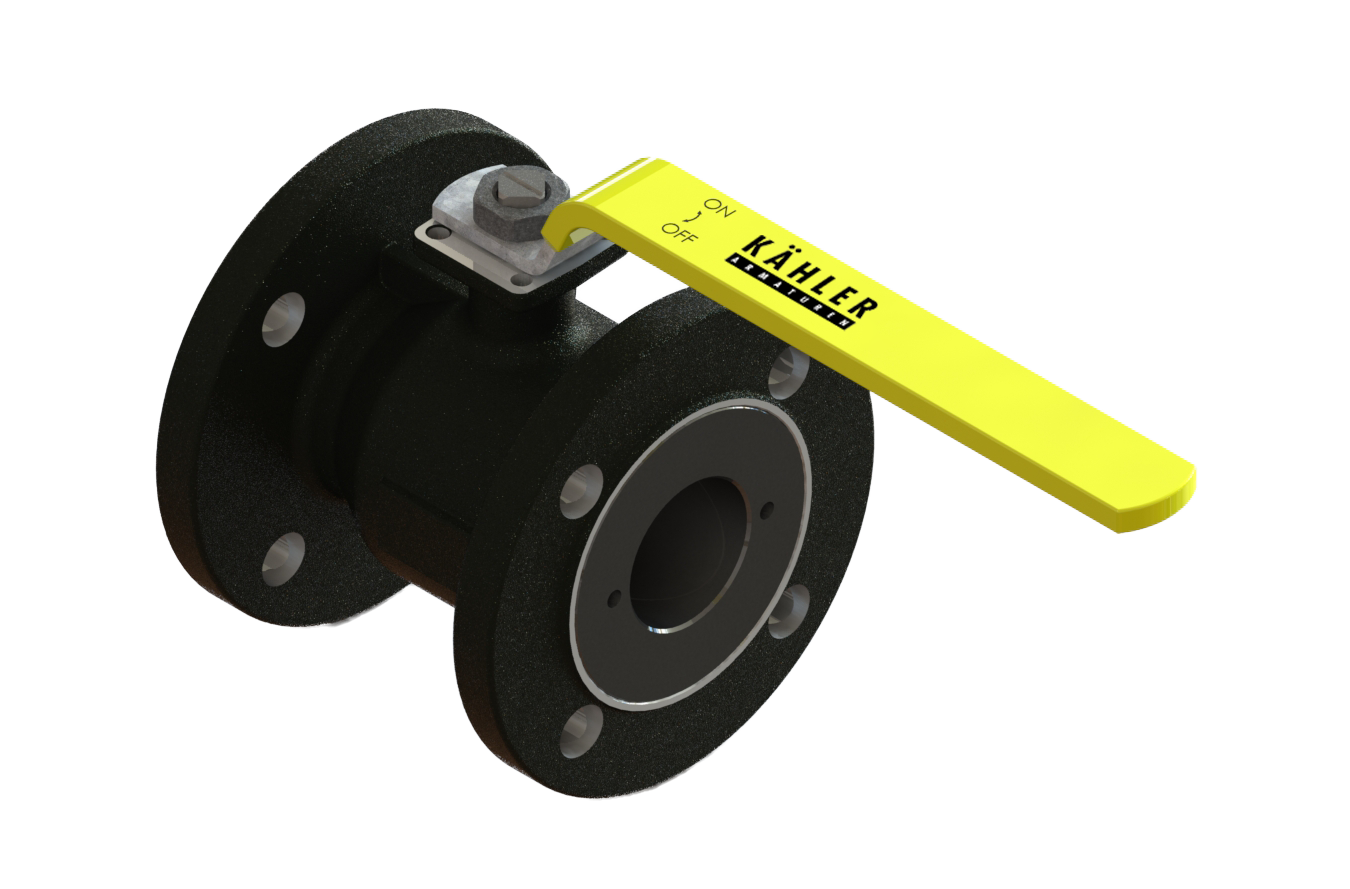

KÄHLER Kugelhahn DN100 PN16 FL/FL vD H
Beids. Flanschen EN1092-1 voller gerader Durchgang Baulänge EN 558-1 Reihe 14 (DIN3202F4) Gehäuse aus EN-GJS400-15 (GGG40.3) Kugel Edelstahl 1,4301 (X5CrNi18-10) Kugeldichtungen PTFE/EPDM O-Ring PTFE mit Hahnschlüssel Temperatur max. -20°C bis +200°C Typ FSP10T DN100 PN16 BL=190 mm
KÄHLER Kugelhahn DN25 PN40 FL/FL vD H
Beids. Flanschen EN1092-1 voller gerader Durchgang Baulänge EN 558-1 Reihe 14 (DIN3202F4) Gehäuse aus EN-GJS400-15 (GGG40.3) Kugel Edelstahl 1,4301 (X5CrNi18-10) Kugeldichtungen PTFE/EPDM O-Ring PTFE mit Hahnschlüssel Temperatur max. -20°C bis +200°C Typ FSP10T DN25 PN40 BL=125 mm
KÄHLER Kugelhahn DN32 PN40 FL/FL vD H
Beids. Flanschen EN1092-1 voller gerader Durchgang Baulänge EN 558-1 Reihe 14 (DIN3202F4) Gehäuse aus EN-GJS400-15 (GGG40.3) Kugel Edelstahl 1,4301 (X5CrNi18-10) Kugeldichtungen PTFE/EPDM O-Ring PTFE mit Hahnschlüssel Temperatur max. -20°C bis +200°C Typ FSP10T DN32 PN40 BL=130 mm
KÄHLER Kugelhahn DN40 PN40 FL/FL vD H
Beids. Flanschen EN1092-1 voller gerader Durchgang Baulänge EN558-1 Reihe 14 (DIN3202F4) Gehäuse aus EN-GJS400-15 (GGG40.3) Kugel Edelstahl 1,4301 (X5CrNi18-10) Kugeldichtungen PTFE/EPDM O-Ring PTFE mit Hahnschlüssel Temperatur max. -20°C bis +200°C Typ FSP10T DN40 PN40 BL=140 mm
KÄHLER Kugelhahn DN50 PN40 FL/FL vD H
Beids. Flanschen EN1092-1 voller gerader Durchgang Baulänge EN 558-1 Reihe 14 (DIN3202F4) Gehäuse aus EN-GJS400-15 (GGG40.3) Kugel Edelstahl 1,4301 (X5CrNi18-10) Kugeldichtungen PTFE/EPDM O-Ring PTFE mit Hahnschlüssel Temperatur max. -20°C bis +200°C Typ FSP10T DN50 PN40 BL=150 mm
FAQ -Häufig gestellte Fragen zu mehrteiligen Kugelhähnen
Was sind mehrteilige Kugelhähne?
Mehrteilige Kugelhähne haben ein Gehäuse aus zwei oder drei Teilen, die verschraubt oder über Flansche verbunden sind. Die Armatur lässt sich dadurch zerlegen, prüfen und reparieren: Dichtschalen, Spindeldichtungen oder die Kugel können einzeln ersetzt werden, ohne die ganze Armatur zu tauschen. Das senkt Ausfallzeiten und Ersatzteilkosten in Anlagen, in denen Wartung eingeplant ist, etwa in Industrie, Chemie oder Gebäudetechnik.

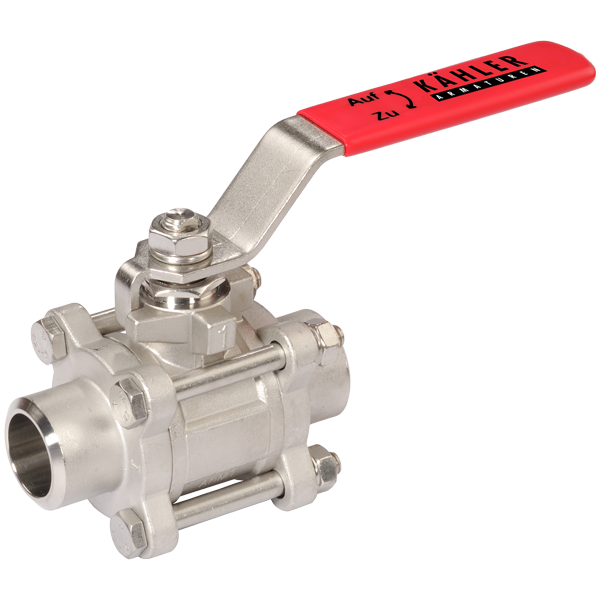

Was ist der Unterschied zwischen zweiteiligen und dreiteiligen Kugelhähnen?
Zweiteilige Kugelhähne bestehen aus Gehäuse und eingeschraubtem Anschlussstück. Sie sind kompakt und günstig, zur Reparatur wird die Armatur in der Regel ausgebaut. Dreiteilige Kugelhähne haben ein Mittelteil zwischen zwei Anschlussenden. Nach Lösen der Gehäuseschrauben lässt sich das Mittelteil radial herausnehmen, während die Anschlussenden eingeschweißt oder eingeschraubt bleiben. So werden Dichtungen im eingebauten Zustand gewechselt. Dreiteilige Modelle sind zudem modular konfigurierbar.
Wann ist ein mehrteiliger Kugelhahn die bessere Wahl als ein vollverschweißter?
Mehrteilige Kugelhähne sind sinnvoll, wo Armaturen zugänglich sind und gewartet werden: in Prozess- und Chemieanlagen, bei häufigem Schalten, bei wechselnden Medien oder wenn Gewindeanschlüsse in kleinen Nennweiten gefragt sind. Bei erdverlegten oder gedämmten Fernwärmeleitungen sind vollverschweißte Kugelhähne die bessere Wahl, weil sie ohne Gehäusedichtung auskommen und wartungsfrei sind. Bei der Entscheidung hilft das KÄHLER-Team anhand von Medium, Einbauort und Schalthäufigkeit.
Welche mehrteiligen Kugelhähne führt KÄHLER?
Das Sortiment umfasst vier Gruppen: Edelstahlkugelhähne (DN8 bis DN100) für Chemie, Trinkwasser und Prozesstechnik; Messingkugelhähne (DN6 bis DN100) für Heizung, Wasser und Gas; Flanschenkugelhähne aus Sphäroguss oder Edelstahl (DN15 bis DN250) sowie Entlüftungs- und Entleerungskugelhähne (DN15 bis DN50). Alle Typen haben vollen Durchgang, PTFE-Dichtschalen und ausblassichere Spindeln.
Welche Temperaturen halten mehrteilige Kugelhähne aus?
Edelstahl- und Flanschenkugelhähne sind für -20 °C bis +200 °C ausgelegt, Entlüftungs- und Entleerungskugelhähne je nach Ausführung bis 150 °C, der Messing-Entleerungskugelhahn M40AK bis 130 °C. Die tatsächliche Grenze hängt vom Betriebsdruck ab: Je höher die Temperatur, desto niedriger der zulässige Druck. Maßgeblich ist das Druck-Temperatur-Diagramm im Datenblatt, das auch die Dichtwerkstoffe berücksichtigt.
Gibt es mehrteilige Kugelhähne für Trinkwasser?
Ja. Der zweiteilige KÄHLER Edelstahl-Kugelhahn Typ E40MT mit beidseitigem Innengewinde ist nach DIN EN 13828 und DVGW W 570-1 für Trinkwasser zugelassen. Gehäuse und Kugel bestehen aus Edelstahl 1.4408, die Dichtschalen aus PTFE. Für größere Nennweiten oder andere Anschlüsse prüft KÄHLER zugelassene Alternativen.
Welche Kugelhähne eignen sich für Gasleitungen in Gebäuden?
Für Gas gibt es den KÄHLER Messing-Gaskugelhahn Typ M40MG mit DIN-DVGW-Gaszulassung. Er hat ein chemisch vernickeltes Messinggehäuse, eine hartverchromte Kugel und beidseitig Innengewinde. Im Gasbetrieb ist er für einen maximalen Betriebsdruck (MOP) von 5 bar zugelassen. Für andere Medien sind Messingkugelhähne je nach Typ für deutlich höhere Drücke ausgelegt, im Gasbetrieb gilt jedoch die Grenze aus der Zulassung.
Welche Baulänge haben Flanschenkugelhähne?
Flanschenkugelhähne haben genormte Baulängen nach EN 558-1 und lassen sich deshalb herstellerübergreifend austauschen. Die KÄHLER-Baureihe FSP10T ist in Reihe 14 (früher DIN 3202 F4) ausgeführt, zum Beispiel 140 mm bei DN40 und 190 mm bei DN100. Die Edelstahlserie OPUS (Typ VL-840LV) hat Baulänge Reihe 1 (DIN 3202 F1). Die Flansche entsprechen EN 1092-1. Vor dem Tausch lohnt ein Blick auf die Baulänge der vorhandenen Armatur.
Können mehrteilige Kugelhähne automatisiert werden?
Ja. Flanschenkugelhähne und viele Edelstahlkugelhähne, zum Beispiel die Baureihen VLA-521T und OPUS VL-840LV, haben einen Aufbauflansch nach ISO 5211 (ISO-Top). Darauf lassen sich pneumatische oder elektrische Antriebe, Endschalter und Stellungsregler direkt montieren. KÄHLER liefert auf Wunsch die komplette Einheit aus Kugelhahn, Antrieb und Zubehör montiert und geprüft.
Wozu dient die Antistatik-Funktion bei Edelstahlkugelhähnen?
Bei strömenden Medien können sich Kugel und Spindel elektrostatisch aufladen, weil die PTFE-Dichtungen sie vom Gehäuse isolieren. Eine Antistatik-Spindel stellt eine dauerhafte leitende Verbindung zwischen Kugel, Spindel und Gehäuse her und leitet Ladungen ab. Bei brennbaren Medien und in explosionsgefährdeten Bereichen wird das gefordert, besonders bei automatisierten Kugelhähnen. Im KÄHLER-Sortiment hat die Baureihe VL-840 diese Funktion.

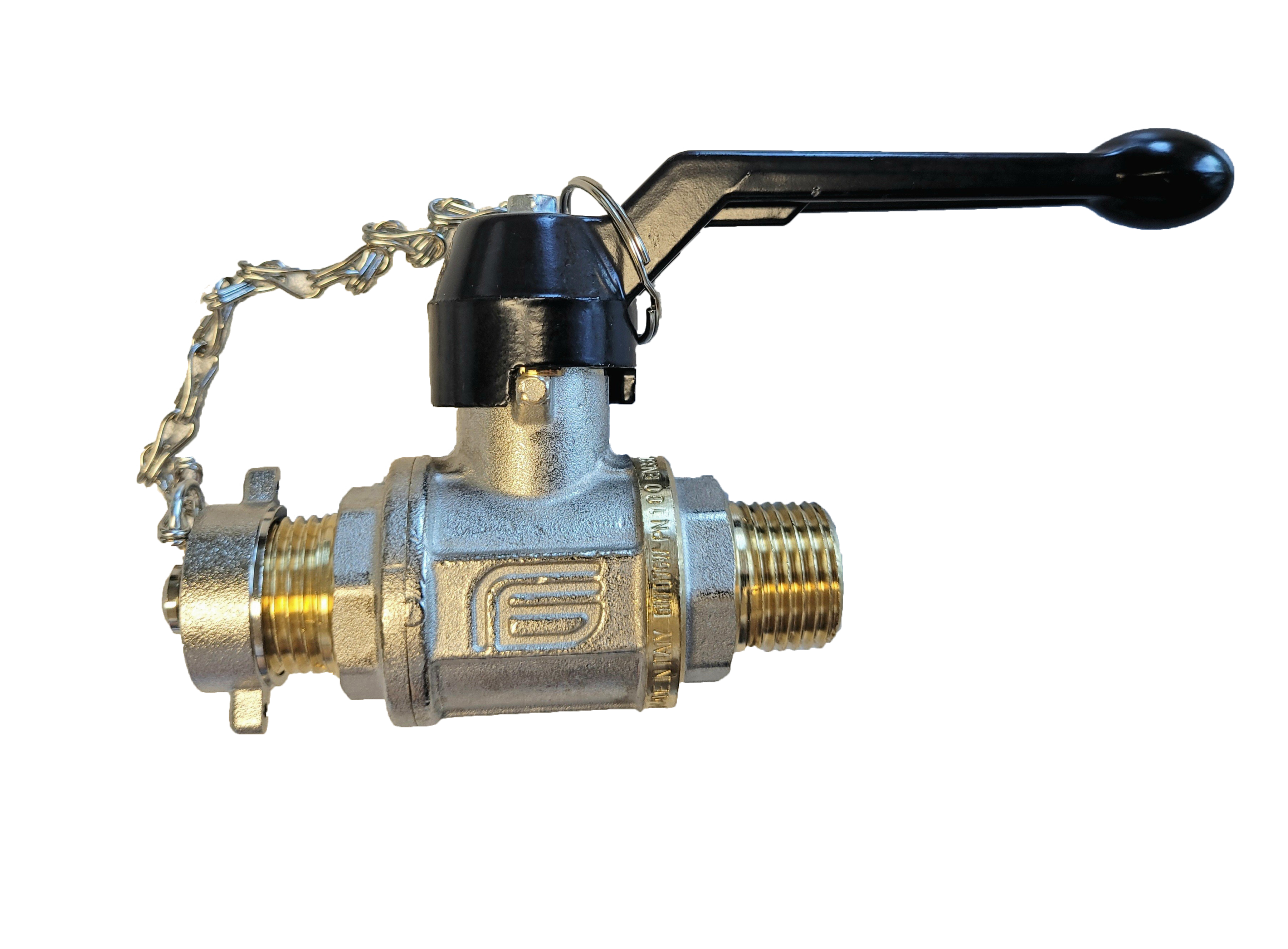

Wofür werden Entlüftungs- und Entleerungskugelhähne verwendet?
Entlüftungs- und Entleerungskugelhähne lassen Luft oder Flüssigkeit kontrolliert aus Leitungen und Behältern ab, zum Beispiel beim Befüllen oder vor Wartungsarbeiten. Die mehrteiligen Ausführungen haben ein Gehäuse aus Messing oder Stahl, eine verchromte Messingkugel und einen Verschluss mit Kappe und Kette oder Sechskantstopfen. Lieferbar sind Innen-/Außengewinde, beidseitig Außengewinde oder Schweißende/Außengewinde. Typische Einsatzbereiche sind Chemie, Energieerzeugung und Wasseraufbereitung.
Messing oder Edelstahl: Welcher Werkstoff passt bei mehrteiligen Kugelhähnen?
Messing ist die wirtschaftliche Wahl für Heizung, Kühlung, Trinkwasser, Druckluft, Gas und Öl in kleinen Nennweiten. Edelstahl kommt zum Einsatz, wenn Korrosionsbeständigkeit gegen Chemikalien, schwache Säuren und Laugen gefragt ist oder besondere Anforderungen an die Reinheit bestehen. Bei größeren Nennweiten mit Flanschanschluss sind Sphäroguss und Edelstahl die üblichen Gehäusewerkstoffe.
