Kondensatkugelhähne
Der Vexve Kondensatkugelhahn (Typ NAVAL) ist speziell für den Einsatz von Heißluft und Heißwasser konstruiert,
um den Anforderungen von Druck und Temperatur gerecht zu werden.
Kondensatkugelhähne reduzieren den durch Heißluft und Heißwasser entstehenden Druck und regeln so die Temperatur.
Vexve Kondensatkugelhähne können in einer Vielzahl von Prozesssteuerungsanwendungen, wie z.B. Heiz- und Kühlsystemen, eingesetzt werden
und eignen sich insbesondere für Heißluft und Heißwasser sowohl in offenen als auch in geschlossenen Systemen.
Anwendungen Kondensatkugelhahn
- speziell für Medien wie Heißluft, Heißwasser konstruiert
- einsetzbar in Heiz- und Kühlsystemen
- Betriebsbedingungen gemäß Datenblatt
Konstruktion Kondensatkugelhahn
- vollverschweißtes Stahlgehäuse in kompakter Bauweise
- schwimmende Kugel aus Edelstahl mit federbelasteten, glasfaserverstärkten PTFE-Dichtschalen
- ausblassichere Spindel aus Edelstahl mit 3-facher Abdichtung:
DN15-50 Dichtungsringe (Graphit)
DN65-150 O-Ringe (EPDM/Kalrez) - inkl. Handhebel oder Handgetriebe mit 90° Auf-/Zu-Anschlag
Ausführungen Kondensatkugelhahn
- Nennweiten:
DN15–150 - Druckstufen:
PN16–40 - Anschlussarten:
beidseitig Schweißenden: DN15-150
beidseitig Flansch: DN15-150
beidseitig Innengewinde: DN15-50
Schweißende/Innengewinde: DN15-50 - Durchgangsarten:
reduziert - Betätigung:
Handhebel oder Handgetriebe,
optional pneumatischer, elektrischer oder hydraulischer Antrieb für jede Nennweite möglich - Sonderlösungen:
maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage
Eigenschaften Kondensatkugelhähne
Vollverschweißte Konstruktion aus hochwertigen Materialien
- aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
- hohe Benutzer- und Umweltfreundlichkeit
- hohe Energieeffizienz
- robust und zuverlässig auch bei hohem Druck und Temperaturen bis 250°C dank Druckbehälterstahl
- kompakte Bauweise
- platzsparendes Design
- wartungsfrei
- lange Lebensdauer
Einfache Installation und Anwendung, gute Isolierbarkeit
- sicher, schnell und einfach zu installieren
- für viele unterschiedliche Anwendungen auch in anspruchsvollen Umgebungen geeignet
- niedriges Drehmoment
- dank Auf/Zu-Anschlag kein Durchrotieren der Kugel möglich
- deutliche Stellungsanzeige
- vollständige bi-direktionale Dichtheit (EN 12266-1, Leckrate A)
- absorbiert Druckschläge ohne Schäden an der Struktur
- gute und kostengünstige Isolierbarkeit
- keine Probleme mit Kondensation
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
Unsere Produkte in der Kategorie „Kondensatkugelhähne“
%
KÄHLER Kugelhahn FL/FL DN015 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 173015 Typ Naval 274503 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn FL/FL DN020 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 173020 Typ Naval 274505 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn FL/FL DN025 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 173025 Typ Naval 274506 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn FL/FL DN032 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 173032 Typ Naval 274507 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn FL/FL DN040 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 173040 Typ Naval 274508 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn FL/FL DN050 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 173050 Typ Naval 274509 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn FL/FL DN065 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 173065/25 Typ Naval 274510 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn FL/FL DN080 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 173080/25 Typ Naval 274511 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn FL/FL DN100 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 173100/25 Typ Naval 274512 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn FL/FL DN125 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 173125/25 Typ Naval 274573 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
KÄHLER Kugelhahn FL/FL DN150 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Flanschen EN1092-1 vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 173150/25 Typ Naval 274574 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%

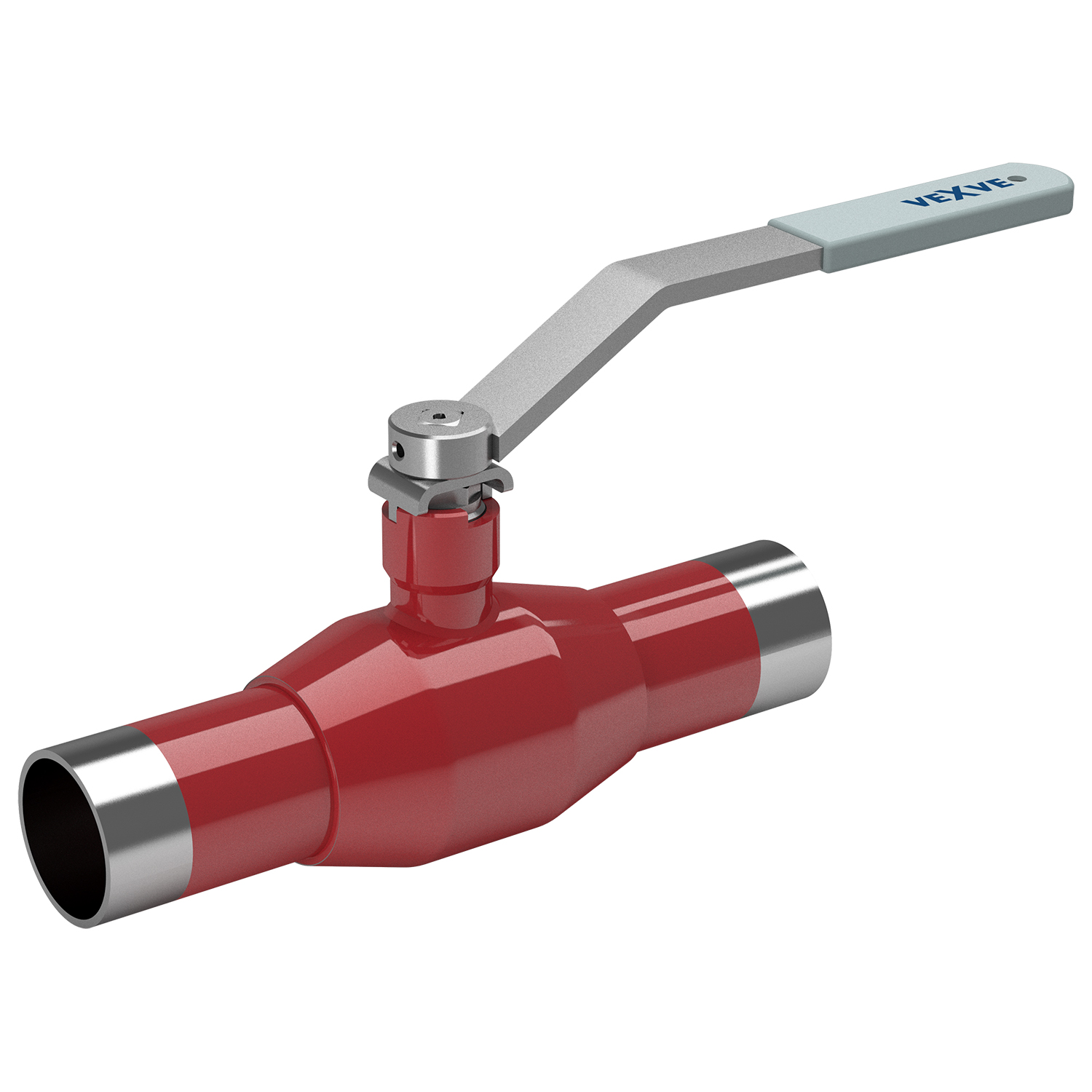

KÄHLER Kugelhahn SE/SE DN015 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 170015 Typ Naval 274403 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN020 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 170020 Typ Naval 274405 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN025 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 170025 Typ Naval 274406 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN032 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 170032 Typ Naval 274407 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN040 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 170040 Typ Naval 274408 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN050 PN40 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Graphit Typ Vexve 170050 Typ Naval 274409 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN065 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 170065 Typ Naval 274410 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN080 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 170080 Typ Naval 274411 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN100 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 170100 Typ Naval 274412 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN125 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 170125 Typ Naval 274453 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
%
KÄHLER Kugelhahn SE/SE DN150 PN25 rD Stahl H
Kondensatkugelhahn beidseitig Anschweißenden vollverschweißte Konstruktion reduzierter gerader Durchgang Gehäuse aus Stahl P235GH (1.0345) Kugel aus Edelstahl X5CrNi18-10 (1.4301) Federbelastete Kugeldichtschalen aus graphitverst. PTFE ausblassichere Spindel aus Edelstahl X8CrNiS18-9 (1.4305) Spindelabdichtung aus Kalrez/EPDM Typ Vexve 170150 Typ Naval 274454 Betriebsbedingungen gemäß Datenblatt inklusive Handhebel
