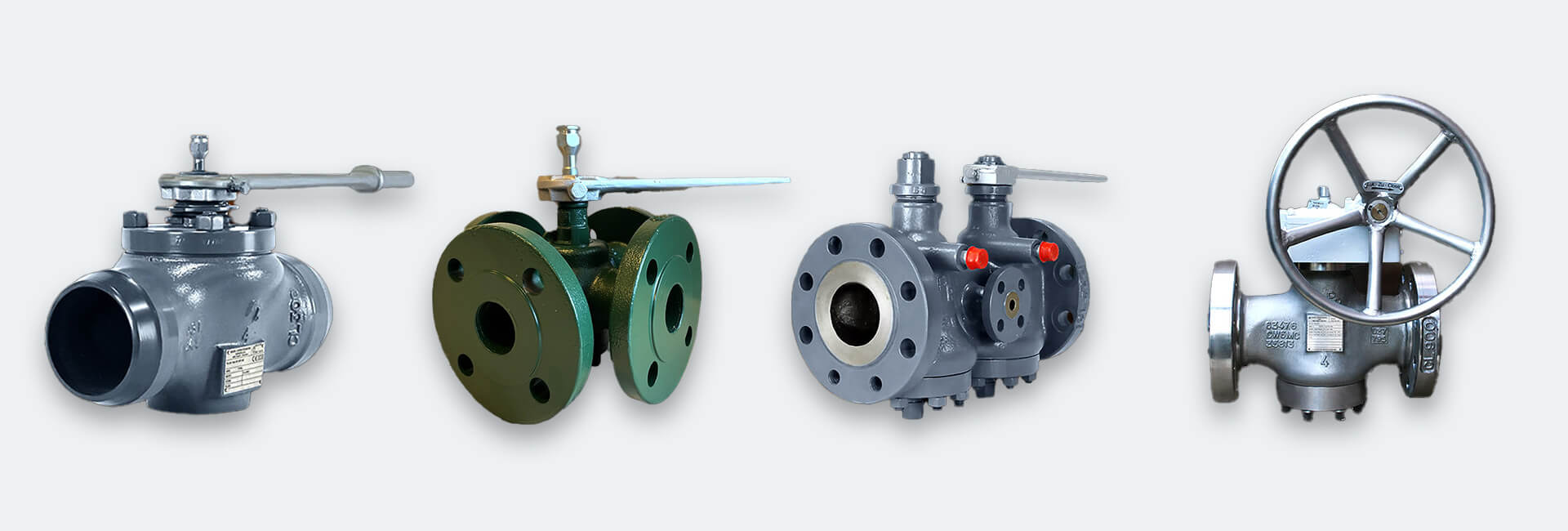

Brdr. Christensens PR Kükenhähne
„PR“ ist ein Synonym für Brdr. Christensen ApS geworden und überall in der Welt für seine robusten und betriebssicheren Absperrarmaturen bekannt.
Die Kükenhähne zeichnen sich durch ihre Langlebigkeit und Zuverlässigkeit aus, die selbst unter extremen Bedingungen gewährleistet ist.
Mit innovativem Design und hochwertigen Materialien bieten sie eine hervorragende Dichtheit und eine einfache Handhabung,
die den Anforderungen moderner Industrieanwendungen gerecht werden.
Die PR-Kükenhähne sind nicht nur für ihre hohe Funktionalität bekannt, sondern auch für ihre Wartungsfreundlichkeit,
die eine schnelle und unkomplizierte Instandhaltung ermöglicht.
Darüber hinaus sind sie in verschiedenen Ausführungen erhältlich, um den spezifischen Bedürfnissen unserer Kunden gerecht zu werden.
Bei KÄHLER Industrie-Armaturen finden Sie eine Vielzahl von PR-Kükenhähnen, die sich ideal für die unterschiedlichsten Anwendungen eignen,
darunter Fernwärme- und Fernkälteversorgung, Industrie- und Anlagentechnik, Apparate- und Rohrleitungsbau, Zementindustrie, Chemie und Petrochemie.
Sie sind auf der Suche nach alternativen Lösungen?
KÄHLER Industrie-Armaturen bietet hochwertige Kükenhähne auch aus eigener Entwicklung und Produktion.
Anwendungen
PR-Kükenhahn
- für viele unterschiedliche Anwendungen in Heizungs-, Kühl-, Öl oder Gassystemen konstruiert, insbesondere geeignet für schwierige Einsatzzwecke in Industrie, Zementindustrie, Chemie oder Petrochemie sowie für Anlagen mit hohen Standzeiten
- einsetzbar für diverse Medien, wie z.B. Fernwärme, Heizwarmwasser, Klima-Kaltwasser, Öl, Druckluft, Hochdruck, Gas, Petroleum, Erdöl, Rohöl, Chemikalien sowie Zement, speziell geeignet für feststoffhaltige, abrasive oder kristalline Medien
- robust und zuverlässig auch bei hohem Druck und Temperaturen bis +250°C
- Betriebsbedingungen gemäß Datenblatt
Konstruktion
PR-Kükenhahn
- robustes Gehäuse aus Guss, Stahl oder Edelstahl
- gradlinige, kompakte Bauweise selbst bei hohen Nennweiten
- druckausgeglichenes Design (modellabhängig)
- nachjustierbares konisches oder zylindrisches Küken aus Guss, Stahl, Edelstahl, Duplex, Titan, Hastelloy oder PTFE beschichtet mit exakter, totraumfreier Passung in das Hahngehäuse
- einteilige oder entkoppelte Konstruktion von Küken und Spindel (modellabhängig)
- konstanter, über integrierte Dichtmittelschraube nachpressbarer Dichtmittelfilm zwischen Gehäuse und Absperrkörper oder mit metallischer Abdichtung ohne Schmierschicht (modellabhängig)
- Spindelabdichtung u.a. mit wartungsfreiem, stopfbuchslosem O-Ring aus Perbunan oder PTFE mit Niro-Feder oder O-Ring + Graphit
- 90-Grad-Betätigung mit Auf-/Zu-Anschlag mittels Sternschlüssel (bis DN150), Schneckenradgetriebe, elektrischem, pneumatischem oder hydraulischem Antrieb
- Double Block and Bleed Funktion für kritische Medien (modellabhängig)
Ausführungen
PR-Kükenhahn
- Nennweiten:
DN15-900 - Druckstufen:
PN6-420 - Anschlussarten:
Flansch
Gewinde
Schweißende - Durchgangsarten:
voller rechteckiger Durchgang oder
reduzierter rechteckiger Durchgang,
voller runder Durchgang für besondere Einsatzzwecke - Betätigung:
optional mit Handhebel, Handgetriebe, pneumatischem, elektrischem oder hydraulischem Antrieb erhältlich
Arten und Eigenschaften PR-Kükenhähne

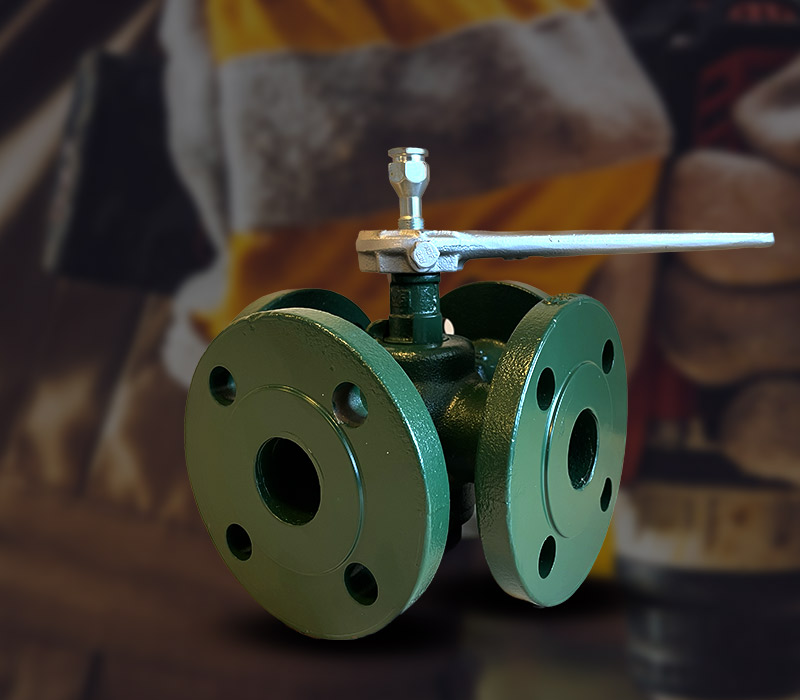

PR-Durchgangs-Kükenhahn Typ 1
- robuste, kompakte, gradlinige Bauweise
- unkomplizierte und kostengünstige dreiteilige Konstruktion
- zylindrische Kükenform
- passgenaue, totraumfreie Konstruktion von Gehäuse und Zylinder mit Dichtmittelfilm
- vollständige bi-direktionale Dichtheit
- inkl. Nachdichtbarkeit von außen im laufenden Betrieb
- anspruchsloses Verhalten im Einsatz
Datenblatt / Informationen / Downloads

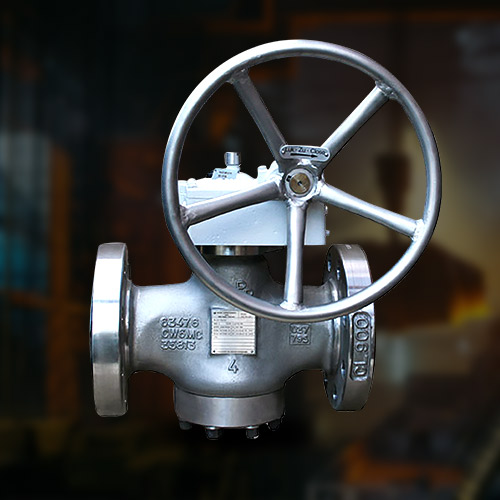

PR Hochdruck-Kükenhahn Typ 5
- robuste, kompakte, gradlinige Bauweise
- mehrteiliges, druckausgeglichenes Design
- konisches, nachjustierbares, PTFE beschichtetes Küken für erhöhte Dichtigkeit und verschleißarmes Schalten
- verbesserte Schaltbarkeit durch entkoppelte Konstruktion von Küken und Spindel
- passgenaue, totraumfreie Konstruktion von Gehäuse und Küken mit Dichtmittelfilm
- vollständige bi-direktionale Dichtigkeit
- erhöhte Sicherheit selbst bei extremen Druck- und Temperaturschwankungen durch unabhängige Mehrfachabdichtung nach außen (V-Dichtungsring, Lippendichtring, O-Ring-Dichtung) sowie von außen, im laufenden Betrieb nachpressbarem Dichtmittelfilm
- anspruchsloses Verhalten im Einsatz
- sehr gute Durchflusswerte
Datenblatt / Informationen / Downloads

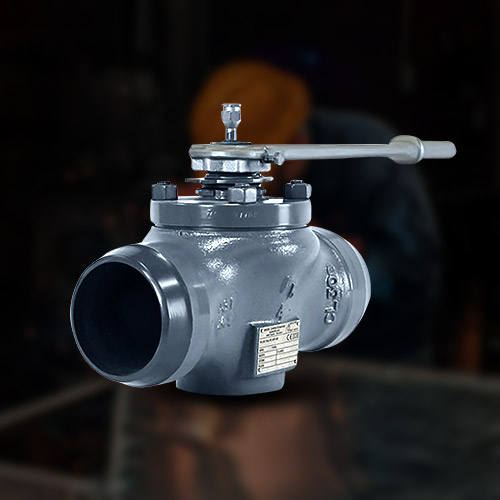

PR Konus Kükenhahn Typ 9
- robuste, kompakte, gradlinige Bauweise
- mehrteilige Konstruktion
- konisches, nachjustierbares Küken für erhöhte Dichtigkeit
- verschleißarmes Schalten durch einteilige Konstruktion von Küken, Spindel und Drehscheibe
- passgenaue, totraumfreie Konstruktion von Gehäuse und Küken mit Dichtmittelfilm
- vollständige bi-direktionale Dichtigkeit
- anspruchsloses Verhalten im Einsatz
- sehr gute Durchflusswerte
- wartungsfreundlich durch top entry
Datenblatt / Informationen / Downloads
Katalog Kükenhahn Typ 9 (EN)

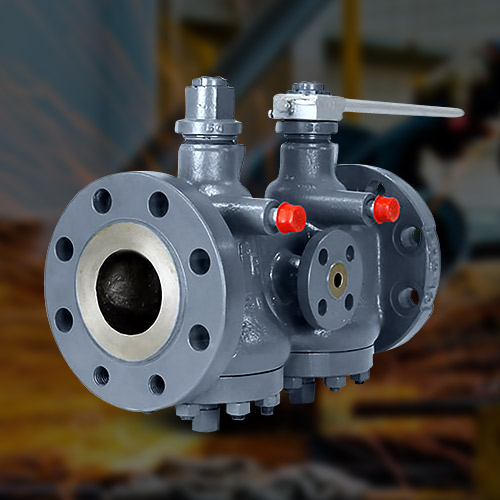

DBB Kükenhahn Typ 55
- robuste, kompakte, gradlinige Bauweise
- mehrteiliges, druckausgeglichenes Design
- zwei unabhängige Abschlusskörper mit integrierter Double Block & Bleed Funktion v.a. für kritische Medien geeignet
- zwei konische, nachjustierbare, PTFE beschichtete Küken für erhöhte Dichtigkeit und verschleißarmes Schalten
- gewichts- und platzsparendes Design - Bauraum entspricht dem einer herkömmlichen Armatur
- verbesserte Schaltbarkeit durch entkoppelte Konstruktion von Küken und Spindel
- passgenaue, totraumfreie Konstruktion von Gehäuse und Küken mit Dichtmittelfilm
- vollständige bi-direktionale Dichtigkeit
- erhöhte Sicherheit selbst bei extremen Druck- und Temperaturschwankungen durch voneinander unabhängigen Mehrfachabdichtung nach außen (V-Dichtungsring, Lippendichtring, O-Ring-Dichtung) sowie von außen, im laufenden Betrieb nachpressbarem Dichtmittelfilm
- anspruchsloses Verhalten im Einsatz
- sehr gute Durchflusswerte
Datenblatt / Informationen / Downloads

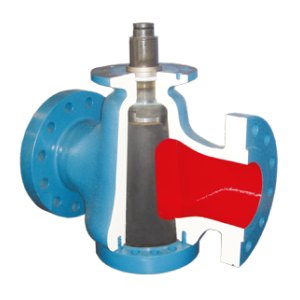

PR-Kükenhahn für die Zementindustrie
- robuste, kompakte, gradlinige Bauweise
- mehrteiliges, druckausgeglichenes Design
- konisches, nachjustierbares, einsatzgehärtetes Küken mit PTFE Beschichtung für erhöhte Dichtigkeit und verschleißarmes Schalten
- verbesserte Schaltbarkeit durch entkoppelte Konstruktion von Küken und Spindel
- passgenaue, totraumfreie Konstruktion von Gehäuse und Küken ohne Dichtmittelkanäle und ohne Schmierschicht
- extrem verschleißfeste metallische Abdichtung durch spezielles Präzisionsschleifverfahren von Sitz und Küken
- vollständige bi-direktionale Dichtigkeit
- erhöhte Sicherheit besonders bei abrasiven oder kristallinen Medien durch drei voneinander unabhängigen Abdichtungen von außen
- anspruchsloses Verhalten im Einsatz
- sehr gute Durchflusswerte
- wirtschaftlich attraktive Variante zu kostenintensiven, mit Stellite beschichteten (gepanzerten) Armaturen
Datenblatt / Informationen / Downloads
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
FAQ - Häufig gestellte Fragen zu Brdr. Christensens PR Kükenhähne
Wer ist Brdr. Christensens?
Brdr. Christensens ist ein dänischer Hersteller von Kükenhähnen, gegründet 1958. Das Unternehmen fertigt komplett im eigenen Haus, einschließlich eigener Gießerei. Die PR-Kükenhähne sind weltweit als robuste und betriebssichere Absperrarmaturen bekannt, vor allem in Öl und Gas, Petrochemie und Industrie. KÄHLER vertritt Brdr. Christensens seit Jahrzehnten in Deutschland und berät zu Auswahl, Ersatz und Instandsetzung.
Welche PR-Kükenhahn-Typen gibt es?
Das Programm umfasst den Durchgangs-Kükenhahn Typ 1 mit zylindrischem Küken, den druckausgeglichenen Hochdruck-Kükenhahn Typ 5, den Konus-Kükenhahn Typ 9, den Double-Block-and-Bleed-Kükenhahn Typ 55 mit zwei Küken und einen Kükenhahn für die Zementindustrie. Die Baureihen decken DN15 bis DN900 und PN6 bis PN420 bzw. Class 150 bis 2500 ab, mit Flansch-, Gewinde- oder Schweißanschluss.
Wofür eignet sich der PR-Durchgangs-Kükenhahn Typ 1?
Typ 1 ist ein robuster, kompakter Zylinderhahn in dreiteiliger Bauweise für den Niederdruckbereich. Das zylindrische Küken ist das einzige bewegliche Bauteil, dreht mühelos und setzt sich nicht fest. Der Hahn ist stopfbuchslos, nach außen dichten Dichtmittel und ein Profilring aus Perbunan oder PTFE. Er kann im Betrieb nachgedichtet und in beliebiger Lage eingebaut werden. Bis DN150 wird er per Sternschlüssel betätigt.
Was ist das Besondere am PR-Hochdruck-Kükenhahn Typ 5?
Typ 5 ist für extreme Belastungen ausgelegt, etwa in Öl- und Gasanlagen on- und offshore. Das konische, PTFE-beschichtete Küken ist druckausgeglichen und über eine Zentrierscheibe von der Spindel entkoppelt, was das Drehmoment senkt. Nach außen dichten ein V-Ring, ein PTFE-Lippendichtring mit Feder aus Edelstahl oder Hastelloy C und ein O-Ring, zusätzlich zum nachpressbaren Dichtmittelfilm. Lieferbar sind DN15 bis DN900 in Class 150 bis 2500.
Wie ist der PR-Konus-Kükenhahn Typ 9 aufgebaut?
Beim Typ 9 hat das Küken eine Konizität von 1:6 und wird einzeln mit engen Toleranzen in das Gehäuse eingeschliffen. Die Primärdichtung ist metallisch, als Sekundärdichtung dient ein im Betrieb nachfüllbares Dichtmittel. Gegen Festfressen ist das Küken chemisch vernickelt, zur Reibungsminderung PTFE-beschichtet. Die Top-Entry-Bauweise erleichtert die Wartung. Einsatzgebiete sind Erdöl, Öle, Gase, Chemikalien und Wasser.
Wofür wird der DBB-Kükenhahn Typ 55 eingesetzt?
Typ 55 hat zwei unabhängige, konische Küken in einem Gehäuse und damit eine integrierte Double-Block-and-Bleed-Funktion. Der Raum zwischen den Küken lässt sich entleeren und auf Dichtheit prüfen. So ersetzt eine Armatur zwei Absperrungen und ein Entleerungsventil bei gleichem Bauraum. Die Baulängen entsprechen Standardarmaturen ab Class 900, was das Umrüsten erleichtert. Der Hahn ist nach API 6FA und BS 6755 feuergeprüft.
Was macht den PR-Kükenhahn für die Zementindustrie verschleißfest?
Das Küken ist einsatzgehärtet, PTFE-beschichtet und wird mit einem Präzisionsschleifverfahren individuell in den Gehäusesitz eingepasst. Der Hahn dichtet dadurch metallisch ohne Schmiermittel, abrasive Partikel wie Sand oder Zement gelangen kaum in den Dichtspalt. Die Schaltwelle ist dreifach abgedichtet, das Gehäuse mit Materialzugabe gefertigt, damit es bei einer Reparatur nachgearbeitet werden kann. Er ist eine wirtschaftliche Alternative zu stellitgepanzerten Armaturen.
Was bedeutet druckausgeglichen bei Kükenhähnen?
Bei einem druckausgeglichenen Kükenhahn herrscht ober- und unterhalb des Kükens derselbe Druck, weil Bohrungen im Küken beide Räume verbinden. Das Küken wird dadurch nicht einseitig in den Sitz gepresst und kann sich frei zur Dichtfläche bewegen. Das Drehmoment bleibt auch bei hohen Drücken niedrig und die Dichtflächen verschleißen weniger. Diese Konstruktion haben unter anderem der Typ 5, der Typ 55 und der Zement-Kükenhahn.
Welche Temperaturen halten PR-Kükenhähne aus?
Mit dem PR-Nachdichtsystem sind die Kükenhähne bis +250 °C temperaturbeständig. Die genaue Grenze hängt von Werkstoff, Druckstufe, Spindelabdichtung und Dichtmittel ab und steht im Datenblatt des jeweiligen Typs. Weil das Dichtmittel auf das Medium abgestimmt wird, schalten die Hähne auch nach langen Stillstandszeiten zuverlässig.
In welcher Lage werden PR-Kükenhähne eingebaut und wie werden sie betätigt?
Die Einbaulage ist frei wählbar. Kleine Nennweiten werden meist mit Sternschlüssel oder Handhebel geschaltet, größere mit Schneckenradgetriebe, das horizontal oder vertikal angeordnet sein kann. Für automatisierte Anlagen gibt es elektrische, pneumatische und hydraulische Antriebe. Eine gut sichtbare Anzeige zeigt die Kükenstellung in allen Nennweiten.
Wo finde ich Datenblätter und Bedienungsanleitungen zu PR-Kükenhähnen?
Auf der Kategorieseite stehen Kataloge bzw. Broschüren für alle Typen und Bedienungsanleitungen für die Typen 1, 5 und 55 zum Download, überwiegend in englischer Sprache. Für Projekte stellt KÄHLER zusätzlich Maßblätter, Werkstoffangaben und Zertifikate bereit und hilft dabei, die technischen Anforderungen einem passenden Typ zuzuordnen.
