Metallischdichtende, dreifach exzentrische Absperrklappen

Die metallischdichtende Absperrklappe von Vexve wurde als vollverschweißte, dreifach exzentrische Absperr- und Regelarmatur
speziell für den Einsatz in anspruchsvollen Umgebungen mit hohen Standzeiten konstruiert.

Metallischdichtende Absperrklappen von Vexve bieten eine vollständige Dichtheit, die Leckagen und Energieverluste effektiv verhindert.
Dank ihrer robusten Konstruktion aus hochwertigen Materialien garantieren Vexve Absperrklappen
optimale Flusseigenschaften sowie eine außergewöhnliche Zuverlässigkeit, selbst unter extremen Bedingungen.
Die Metalldichtungen gewährleisten darüber hinaus eine besonders lange Lebensdauer.
Metallischdichtende Absperrklappen von Vexve sind somit die ideale Wahl für Betreiber,
die höchste Ansprüche an Sicherheit und Effizienz stellen.

Metallischdichtende Absperrklappen von Vexve sind in verschiedenen Ausführungen erhältlich
mit einer breiten Range an unterschiedlichen Anschlüssen, Größen und Betätigungen,
um den unterschiedlichen Anforderungen Ihrer Anwendungen gerecht zu werden.
Zusätzlich bieten wir Ihnen maßgeschneiderte Lösungen, die sich nahtlos in Ihre Systeme integrieren lassen.
Jede Ausführung ist darauf ausgelegt, eine optimale Leistung zu gewährleisten, sodass Sie sich auf das Wesentliche konzentrieren können.

Die Einsatzgebiete der metallischdichtenden Absperrklappen sind vielfältig und reichen von industriellen Anwendungen bis hin zu Schiffen und Offshore-Anlagen.
Sie sind geeignet für eine breite Palette von Medien, darunter Wasser, Öl, Gas und chemische Flüssigkeiten und stellen die perfekte Wahl für alle dar,
die eine zuverlässige und effiziente Lösung für ihre Fluid- und Gasmanagementsysteme suchen.

Anwendungen  Absperrklappe

  • für viele unterschiedliche Anwendungen in Heiz- und Kühlsystemen, Öl- und Gasanlagen, Chemie- und Petrochemie oder in anspruchsvollen maritimen Anwendungen konstruiert
  • einsetzbar für alle nichtaggressiven Medien, wie z.B. Fernwärme, Heizwarmwasser, Klima-Kaltwasser, Öl oder diverse Chemikalien
  • Betriebsbedingungen gemäß Datenblatt

Konstruktion Absperrklappe

  • vollverschweißtes, erweitertes Stahlgehäuse in kompakter Bauweise
  • dreifach exzentrische Konstruktion

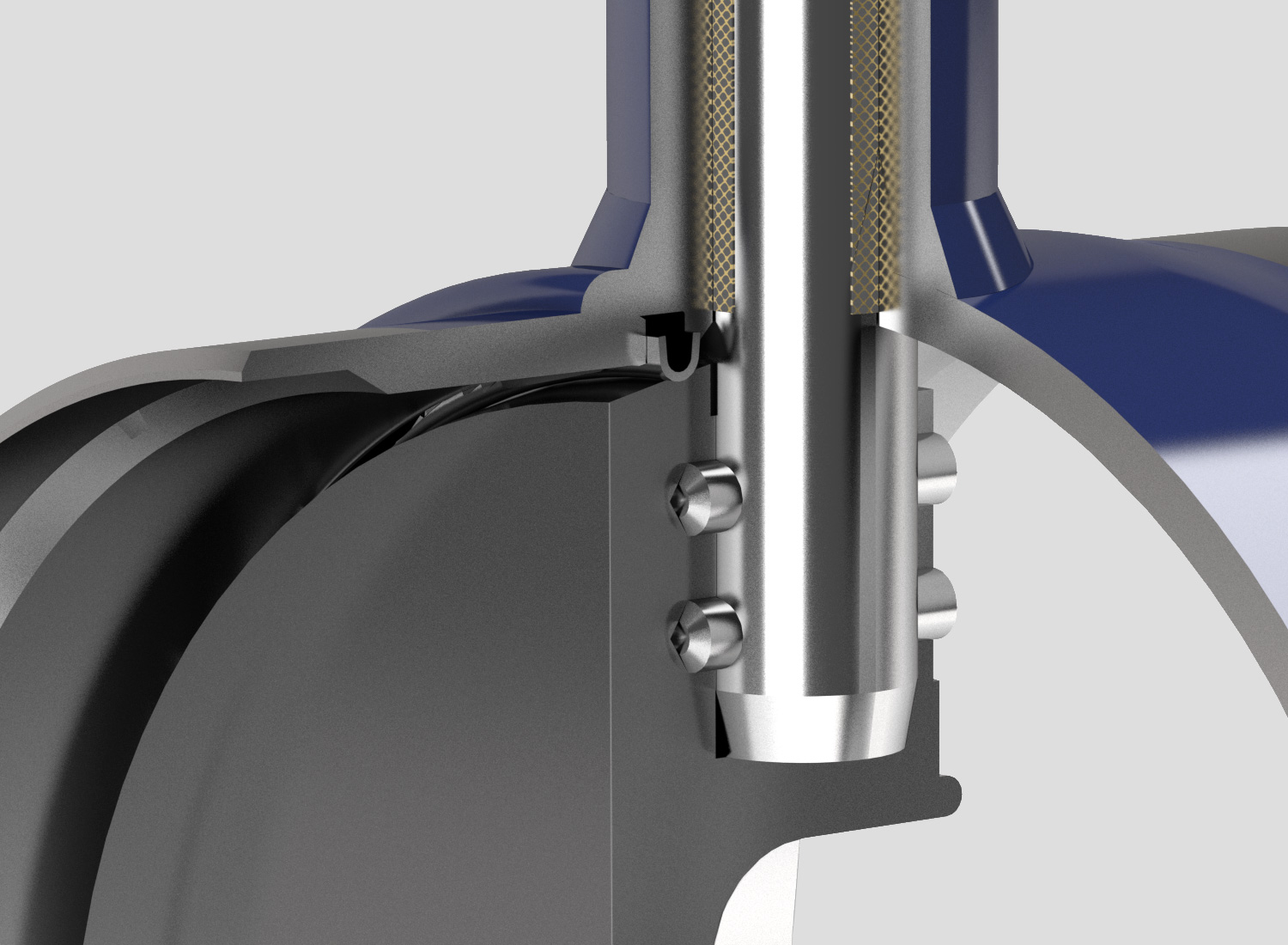

  • Klappenscheibe aus Edelstahl mit hartverchromten Sitzring aus Spezial-Chrome-Legierung und schwimmender Befestigung
  • ausblassichere, zweiteilige Spindel aus Edelstahl mit 4-facher FPM-O-Ring-Abdichtung oder alternativ mit Graphitdichtungen
  • Lager aus PTFE + AISI 316 Gewebe
  • inkl. Handgetriebe

Ausführungen Absperrklappe

  • Nennweiten:
    DN300-800 (voller Durchgang)
    DN900-1600 (reduzierter Durchgang)
  • Druckstufen:
    PN16-25
  • Anschlussarten:
    beidseitig Schweißenden
    beidseitig Flanschenden
  • Durchgangsarten:
    voll oder reduziert
  • Betätigung:
    Handgetriebe, elektrischer oder hydraulischer Antrieb
  • Sonderlösungen:
    maßgeschneiderte, kundenorientierte Sonderlösungen auf Anfrage

Eigenschaften Absperrklappen

Vollverschweißte dreifach exzentrische Konstruktion aus hochwertigen Materialien

  • aus hochwertigen europäischen Materialien nach höchsten Qualitätsstandards hergestellt
  • hohe Benutzer- und Umweltfreundlichkeit
  • hohe Energieeffizienz
  • robust und zuverlässig auch bei hohem Druck und Temperaturen von -40°C bis +200°C (+250°C)

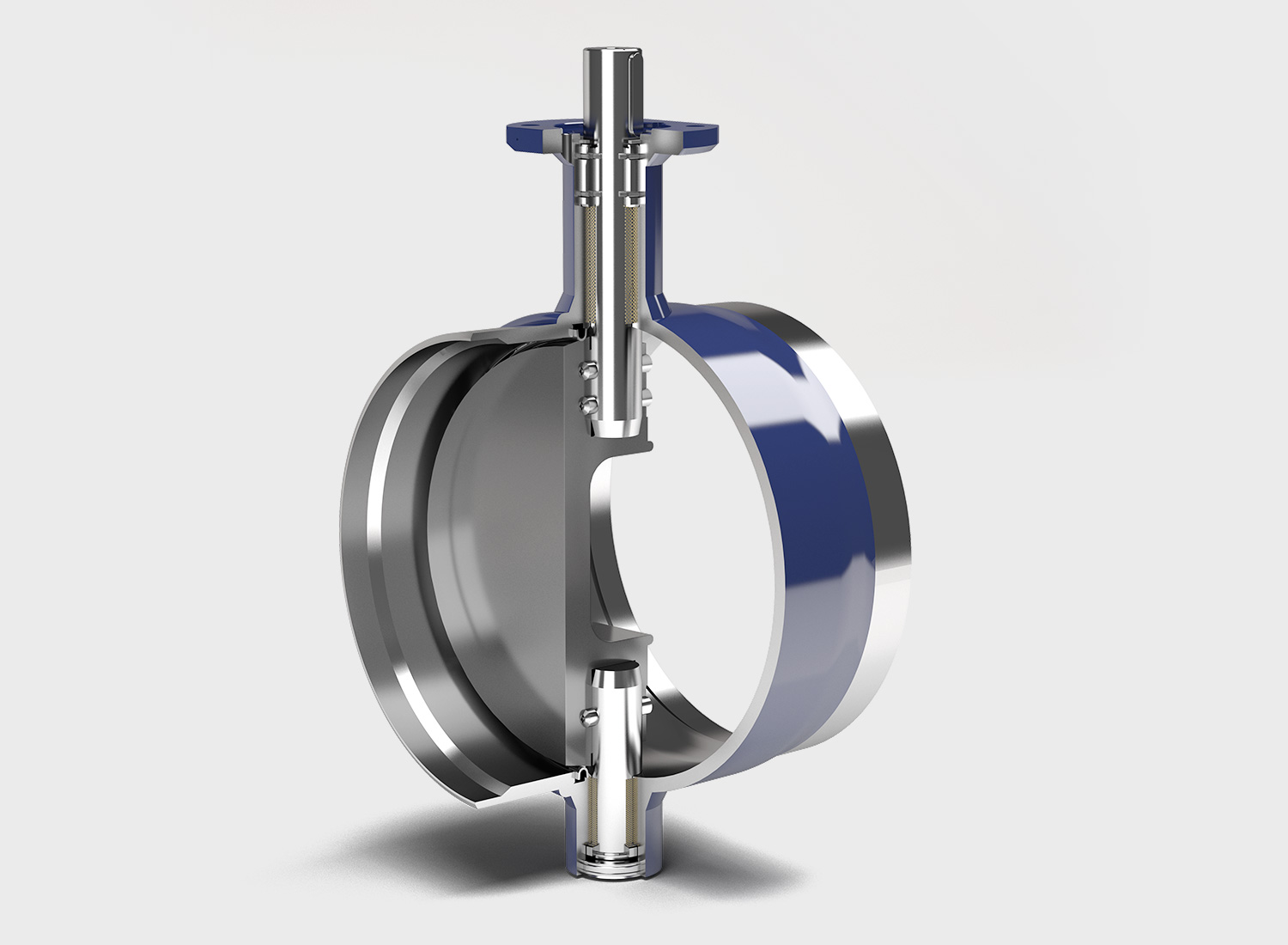

  • maximierte Durchflusskapazität durch zweiteilige, robuste Spindelkonstruktion sowie durch erweitertes Gehäuse
  • kompakte, leichte Bauweise
  • platzsparendes Design
  • wartungsfrei
  • lange Lebensdauer

Einfache Installation und Anwendung, gute Isolierbarkeit

  • sicher, schnell und einfach zu installieren
  • für viele unterschiedliche Anwendungen auch in anspruchsvollen Umgebungen geeignet
  • vollständige bi-direktionale Dichtheit (EN 12266-1, Leckrate A)
  • schnelle Anpassung an große Temperaturveränderungen sowie Verhinderung des Festfressens des Sitzrings dank schwimmender Befestigung
  • gute und kostengünstige Isolierbarkeit

Das könnte Sie auch interessieren:

Weichdichtende Absperrklappen
Weich dichtende Absperrklappen
Produkte entdecken
Infomaterial herunterladen
Vollverschweißte Kugelhähne
Vollverschweißte Kugelhähne
Produkte entdecken
Infomaterial herunterladen
Kähler Produktportfolio
Downloads
Produkte entdecken
Infomaterial herunterladen

Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren

Unsere Produkte in der Kategorie „Absperrklappen metallischdichtend“

Nachfolgende Produkte sind in unserem Webshop erhältlich. Weitere Größen und Ausführungen auf Anfrage.

Produkte filtern

FAQ - Häufig gestellte Fragen zu metallischdichtenden Absperrklappen


Was ist eine dreifach exzentrische Absperrklappe?
Die Spindel liegt hinter der Dichtebene und versetzt zur Rohrachse, zusätzlich ist die Kegelachse des Sitzes geneigt. Beim Öffnen hebt die Scheibe deshalb sofort vom Sitz ab, beim Schließen legt sie sich ohne Schleifen an. Die metallische Dichtfläche verschleißt dadurch kaum. Vexve gibt für diese Bauart eine besonders lange Lebensdauer an, auch bei vielen Schaltspielen.
Wofür ist die metallischdichtende Absperrklappe von Vexve gebaut?
Für Heiz- und Kühlsysteme, Öl- und Gasanlagen, Chemie und Petrochemie sowie maritime Anwendungen, mit nichtaggressiven Medien wie Fernwärme, Heizwarmwasser, Klima-Kaltwasser, Öl und verschiedenen Chemikalien. Das Gehäuse ist vollverschweißt, der Einsatzbereich reicht von -40 °C bis +200 °C. Die Klappe ist in beide Richtungen dicht und erreicht die Leckrate A nach EN 12266-1.
In welchen Nennweiten und Druckstufen ist sie lieferbar?
Lieferbar sind DN300 bis DN800 mit vollem Durchgang und DN900 bis DN1600 mit reduziertem Durchgang, in PN16 bis PN25, beidseitig mit Schweißenden oder Flanschenden. Betätigt wird mit Handgetriebe, elektrischem oder hydraulischem Antrieb.
Aus welchen Werkstoffen besteht die Klappe?
Das erweiterte Gehäuse ist aus Stahl vollverschweißt. Die Klappenscheibe besteht aus Edelstahl, der Sitzring aus einer hartverchromten Spezial-Chrom-Legierung und ist schwimmend befestigt. Die ausblassichere, zweiteilige Spindel aus Edelstahl ist mit vier O-Ringen aus FPM oder alternativ mit Graphitdichtungen abgedichtet. Die Lager bestehen aus PTFE und Edelstahl AISI 316.
Warum ist der Sitzring schwimmend befestigt?
Die schwimmende Befestigung lässt zu, dass sich Sitzring und Gehäuse bei Temperaturwechseln unterschiedlich ausdehnen. Der Ring kann sich ausrichten und frisst sich nicht fest. Dadurch bleibt die Klappe auch nach schnellen Temperaturänderungen dicht und leicht betätigbar.
Metallischdichtend oder weichdichtend: Was passt wann?
Metallisch dichtende Klappen sind auf lange Standzeiten, viele Schaltspiele und beidseitige Dichtheit ausgelegt und werden ab DN300 eingesetzt. Weichdichtende Klappen mit Elastomersitz decken den Bereich ab DN32 ab, schließen auch bei niedrigen Differenzdrücken sicher ab und sind die wirtschaftlichere Wahl, wenn Medium und Temperatur es zulassen. Maßgeblich sind Temperatur, Medium, Nennweite und die geforderte Standzeit. KÄHLER legt die passende Bauart anhand der Betriebsdaten aus.
Lässt sich die Klappe auch zum Regeln verwenden?
Die dreifach exzentrische Klappe von Vexve ist als Absperr- und Regelarmatur konstruiert. Für Regelaufgaben wird sie mit einem elektrischen oder hydraulischen Antrieb ausgestattet. Der nutzbare Regelbereich und die zulässigen Differenzdrücke hängen von Nennweite und Betriebsdaten ab und werden im Einzelfall ausgelegt.
