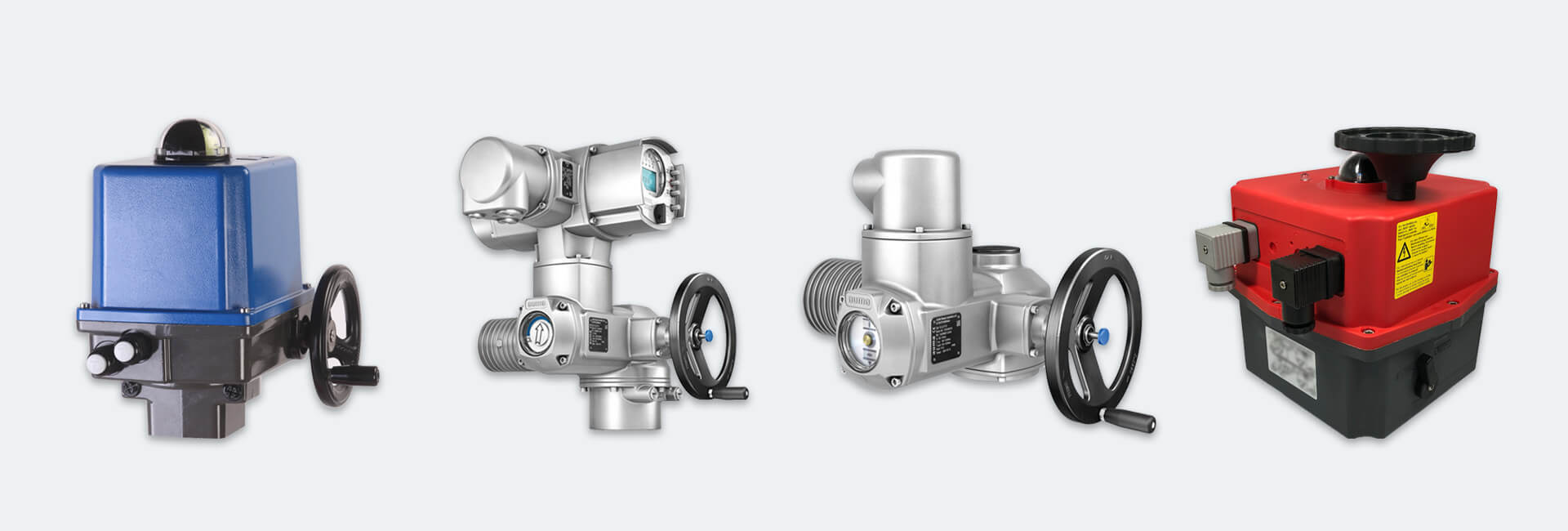

Elektrische Antriebe
Wir bieten hochwertige elektrische Antriebe renommierter Hersteller,
die für vielfältige Anwendungen eingesetzt werden können.
Von kompakten Lösungen bis hin zu leistungsstarken Systemen ermöglichen sie
eine nahtlose Ansteuerung von Armaturen in verschiedensten Branchen und Einsatzfeldern.
Unsere elektrischen Antriebe setzen Maßstäbe in Präzision, Zuverlässigkeit, Sicherheit und Wartungsfreundlichkeit.
Sie zeichnen sich durch eine durchdachte Konstruktion, eine robuste Bauweise sowie langlebige Materialien aus.
Wir führen eine große Bandbreite an unterschiedlichen Ausführungen - von kompakten Drehantrieben bis zu leistungsstarken Schwenkantrieben,
jeweils mit klar definierbaren Stellwinkeln und Drehmomenten.
Integrierte Sensorik, temperaturbeständige Materialien und wassergeschützte Gehäuse gehören zu den typischen Ausstattungen.
Energieeffizienz, sanftes Start-/Stopp-Verhalten, feine Stellgeschwindigkeit und robuste Dichtungslösungen erhöhen Betriebssicherheit und Lebensdauer.
Darüber hinaus lassen sich unsere elektrischen Antriebe dank ihrer modularen Bauweise und des umfangreichen, nachrüstbaren Zubehörs individuell konfigurieren
und ermöglichen so eine maßgeschneiderte Integration auch in komplexe Systeme.
Optionale Parameter sind beispielsweise Bauformen und Werkstoffe, Antriebskonfigurationen, Betriebsarten, Drehwinkelbereiche, Endlageneinstellungen und -sensoren.
Erweiterte Optionen umfassen hochpräzise Initiatoren, redundante Stromversorgung und zertifizierte Schutzklassen für anspruchsvolle Anwendungen.
Unsere elektrischen Antriebe sind kompatibel zu den von uns vertriebenen Industrie-Armaturen.
So erhalten Sie nahtlose Integration und konsistente Betriebskennlinien aus einer Hand – vom Antrieb über die Armatur bis zur gesamten Prüf- und Inbetriebnahme-Unterstützung.
Anwendungsbereiche finden sich beispielsweise in der Industrie, Wasser- und Abwassertechnik, sowie in Heiz- und Klimasystemen.
Die Antriebe eignen sich besonders gut für präzise Stell- und Regelaufgaben, zuverlässige Fern- oder Vorortsteuerung
sowie für Anwendungen mit hohen Anforderungen an Lebensdauer, Wartungsfreundlichkeit und Betriebssicherheit.
Vertrauen Sie auf unsere Lösungen, wenn es um sichere, effiziente und langlebige Armaturensteuerung geht.
Anwendungen
elektrische Antriebe
- für viele unterschiedliche Anwendungen konstruiert, insbesondere geeignet für anspruchsvolle Armaturensteuerungen in Heiz- und Klimasystemen, Energie- und Versorgungsinfrastrukturen, Anlagen- und Maschinenbau, Öl- und Gasindustrie, chemischer und petrochemischer Industrie, Wasser- und Abwassertechnik, Pharma- und Biotechnologie, Kraftwerken, Hygiene- und Steriltechnik oder in Automatisierungs- und Regelungssystemen (Fernsteuerung, Fernwartung)
- geeignet für die präzise Steuerung und Regelung von Industriearmaturen
- robust und zuverlässig auch bei anspruchsvollen Bedingungen
- Umgebungstemperatur -30°C bis +70°C (modellabhängig)
- Betriebsbedingungen gemäß Datenblatt
Konstruktion
elektrische Antriebe
- robuste, kompakte, wartungsarme Konstruktion
- modulare Bauweise
- hochwertiger Korrosionsschutz
- höchste Schutzart bis IP68
- präzises Hochleistungsgetriebe mit Dreh-, Wechsel- oder Gleichstrommotor für Steuer-, Regel- oder Positionierbetrieb
- inkl. Handrad für manuelle Betätigung (Notbetätigung)
- zuverlässige Fern- oder Vorortsteuerung (Stand-Alone- oder Fieldbus-/Industrial-Ethernet-Integrationen) – modellabhängig
- Weg- und Drehmomenterfassung mit einstellbarer Drehmomentabschaltung (modellabhängig)
- Kabeleinführungen in verschiedenen Ausführungen
- Armatur-Anschlüsse nach DIN und ISO
- mechanische Stellungsanzeige (modellabhängig)
- funktionale Sicherheit: In ausgewählten Konfigurationen Einsatz bis SIL 2 möglich
- austauschbare Kupplung für Anschluss der Armaturenspindel
Ausführungen
elektrische Antriebe
- Motoren:
Dreh-, Wechsel oder Gleichstrommotor - Bewegungsarten
Dreh- oder Schwenkantrieb - Betriebsarten:
Steuerbetrieb (Auf-Zu/Klasse A)
Positionierbetrieb (Inching/Klasse B)
Regelbetrieb (Modulierender Betrieb/Klasse C) - Drehmomentbereich:
von 10 bis 32000 Nm (modellabhängig) - Schwenkwinkel:
bis zu 90°, 180°,
auf Kundenwunsch auch mehr - Stellungsgeber:
Endlagenschalter oder Initiatoren - Betriebsspannung:
zwischen 12VDC und 400VAC (modellabhängig)
Arten und Eigenschaften elektrische Antriebe

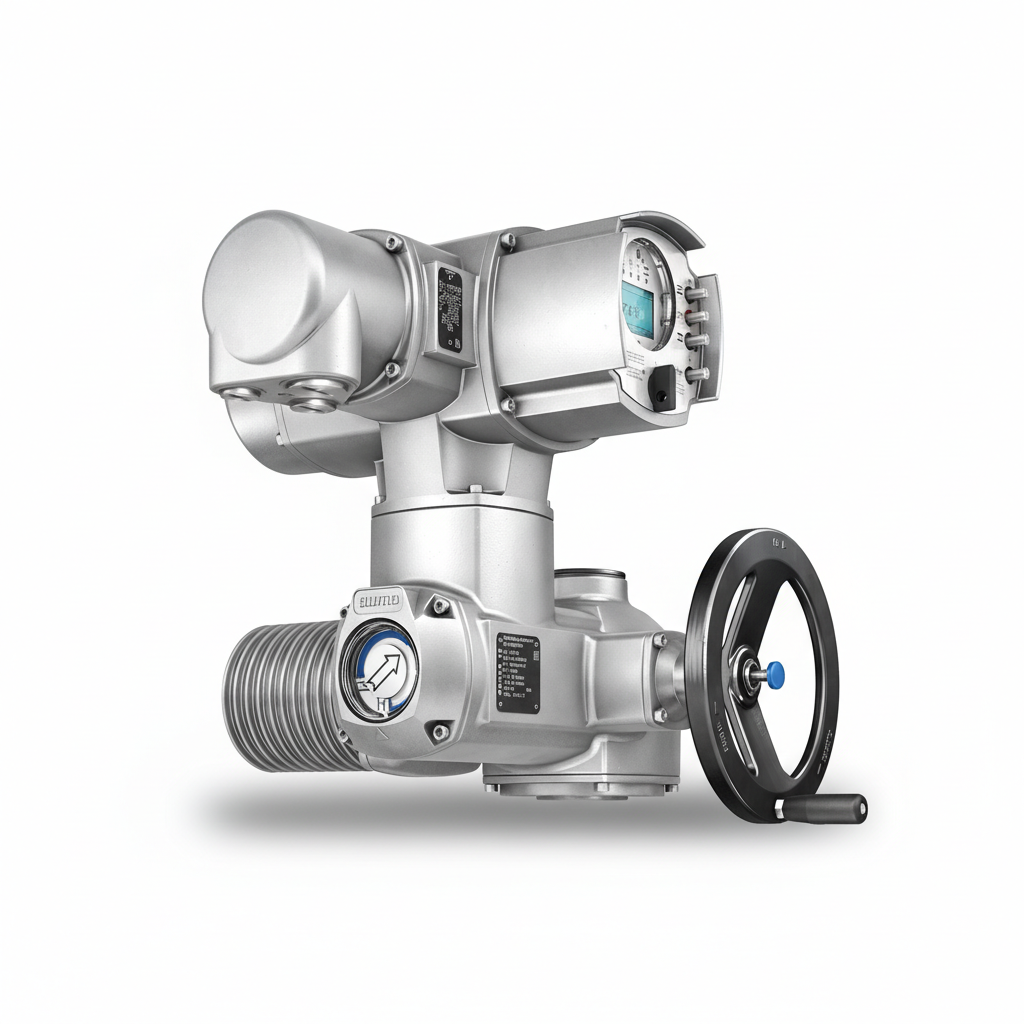

elektrische Drehantriebe Baureihe SA
- geeignet für die meisten industriellen Anwendungen
- robuste, modulare, wartungsarme Bauweise aus hochwertigen Materialien
- präzise, sicher, energieeffizient
- besonders langlebig durch hochwertigen Korrosionsschutz und höchste Schutzart IP68
- geeignet für Steuer-, Regel und Positionierbetrieb
(modellabhängig) - Drehmomentbereich: von 10 bis 32000 Nm
- Abtriebsdrehzahlen 4 1/min - 180 1/min
- Stellzeiten nach Kundenwunsch
- besonders sicher durch integrierte Weg- und Drehmomenterfassung (bei Typ AC digital) sowie magnetischem Weg- und Drehmomentgeber und für beide Richtungen getrennt einstellbarer Drehmomentabschaltung
- mechanische Stellungsanzeige
- kombinierbar mit verschiedenen Stellantriebs-Steuerungen von einfacher Auf-Zu-Steuerung bis zur microcontroller-gesteuerten Ausführung mit Betriebserfassung oder mit Feldbusschnittstelle
- großer Temperaturbereich
- Handrad für manuelle Betätigung (Notbetätigung)
- schnelle Montage dank ISO 5211 Armaturenanschluss und auswechselbarer Steckkupplung
- Elektroanschluss über Rundsteckverbinder (alternativ Klemmen)
- Kabeleinführungen in verschiedenen Ausführungen
- Zwischenstellungsschalter
- Stellungsgeber
- Schalter in Tandemausführung
- funktionale Sicherheit - in ausgewählten Konfigurationen Einsatz bis SIL 2 möglich, in Kombination mit Stellantriebs-Steuerung AC 01.2 SIL bis SIL 3
Datenblatt / Informationen / Downloads

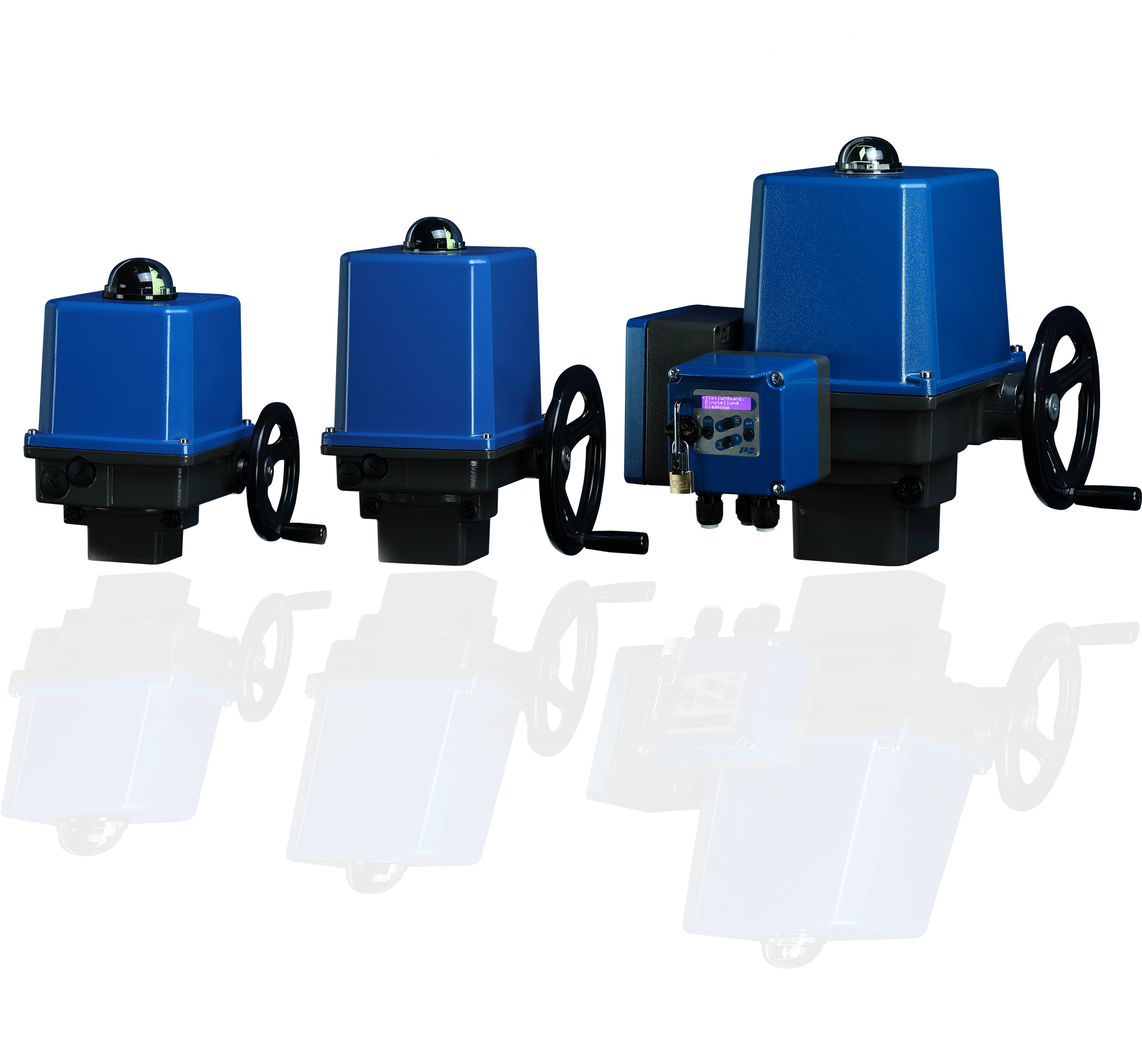

elektrische Schwenkantriebe Baureihe PSQ
- geeignet für die meisten industriellen Anwendungen
- kompakt, robust und wartungsarm
- präzise, sicher, energieeffizient
- lange Lebensdauer durch hochwertigen Korrosionsschutz und Schutzart IP67 (Standard) oder IP68 (optional)
- geringes Gewicht durch hochwertige Aluminiumlegierungen
- geeignet für den Steuer- und Regelbetrieb
- Drehmomentbereich: von 50 bis 3000 Nm
- für 90°, 180° oder andere Schwenkwinkel, auf Wunsch sogar durchdrehend
- wartungsfreies Planeten-Differenzgetriebe
- sicherer Betrieb durch integrierte Weg- und Drehmomenterfassung sowie einfacher Drehmomentbegrenzung in beiden Richtungen - zwischen 50 und 100% mechanisch stufenlos einstellbar (modellabhängig)
- parametrierbar durch optionale Vor-Ort-Steuerung oder USB-Schnittstelle (modellabhängig)
- inkl. Netzausfallsicherung
- Diagnose- und Monitorfunktion (modellabhängig)
- genaues Positionieren dank Synchron- oder Bremsmotoren ohne Nachlauf
- verdeckte mechanische Endanschläge, im Bereich von +/- 5 Grad einstellbar
- weithin sichtbare, mechanische Stellungsanzeige
- komfortable Handbetätigung ohne Auskuppeln (Notbetätigung)
- keine Umschaltung von Motor- auf Handbetrieb nötig - Handrad steht bei Motorbetrieb still, ist aber ständig betriebsbereit
- schnelle Montage dank ISO 5211 Armaturenanschluss und auswechselbarer Steckkupplung aus Metall für Aufnahme der Armaturenspindel
- alle gängigen Versorgungsspannungen:
1-phasig, 3-phasig und Gleichspannung - umfangreiches, nachrüstbares Zubehör
Datenblatt / Informationen / Downloads

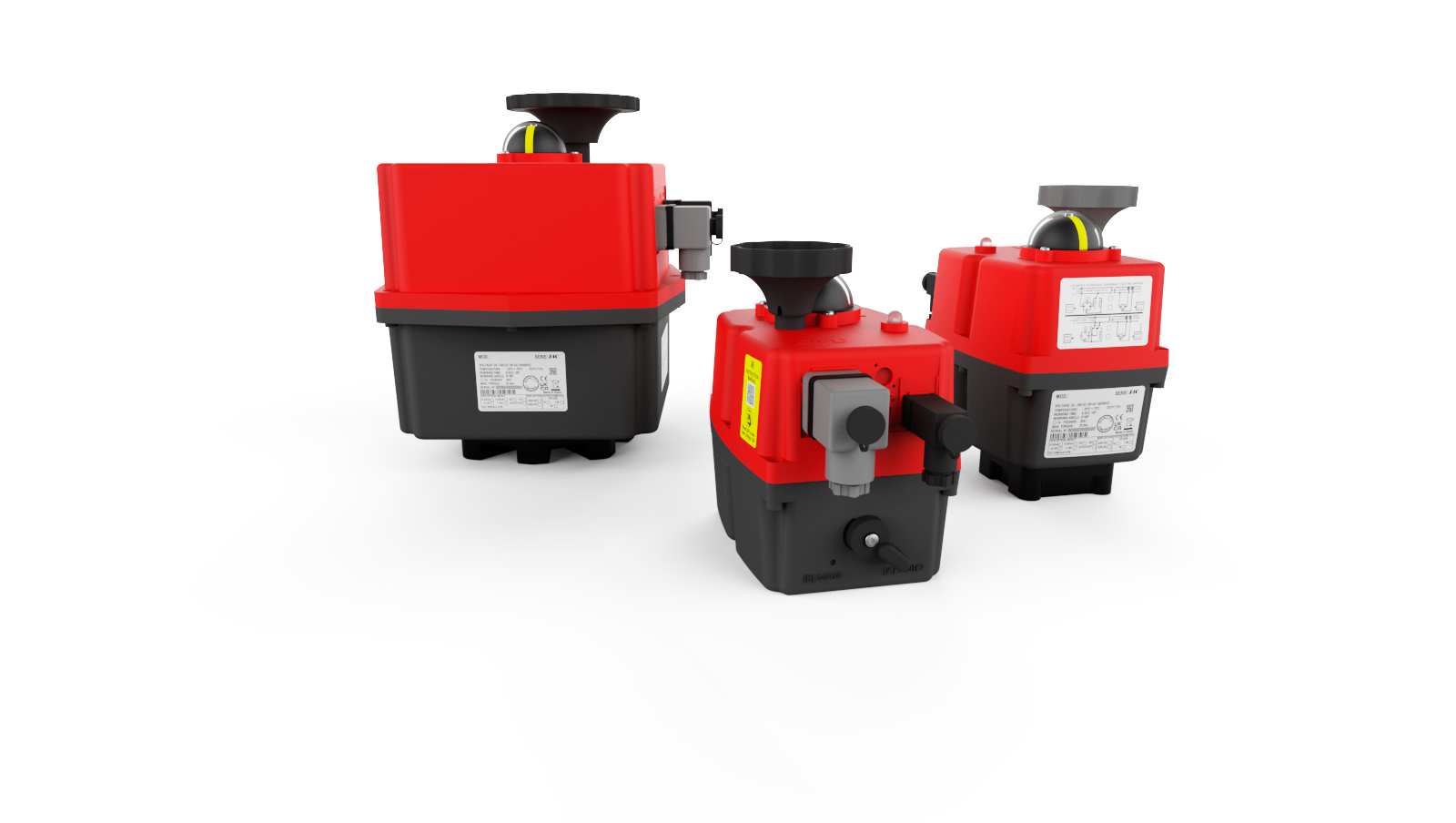

elektrische Schwenkantriebe Baureihe J4C
- geeignet für viele industrielle Anwendungen
- kompakt, robust, wartungsarm
- präzise, sicher und vielseitig
- langlebig durch hochwertigen Korrosionsschutz und Schutzart bis IP67
- geeignet für den Steuer- und Regelbetrieb
- Drehmomentbereich: von 20 bis 300 Nm
- sicherer Betrieb durch integrierte Weg- und Drehmomenterfassung sowie elektronische Drehmomentbegrenzung und einstellbare Endlagen mit Endlagenrückmeldung
- große Schwenkwinkel: bis zu 340° möglich
- bürstenloser Gleichstrommotor
- moderne, innovative Elektronik inkl. Microcontroller mit eigener Software
- schnelle Montage dank ISO 5211 Armaturenanschluss und auswechselbarer Steckkupplung
- gut erreichbare, umschaltbare Handnotbetätigung direkt am Antrieb
- gut sichtbare Stellungsanzeige
- Stellungsregler
- automatische Heizung
- LED-Statusanzeige
- zahlreiche zusätzliche Optionen möglich
- komfortable elektrische Anbindung ohne Öffnen des Gehäuses über Stecker nach DIN Norm
- flexibler Spannungsbereich mit automatischer Spannungserkennung
Datenblatt / Informationen / Downloads
Das könnte Sie auch interessieren:
Rufen Sie uns an oder schreiben Sie uns per Email.
Tel. +49 (2174) 7848 - 0 | E-Mail: info@kaehler-armaturen.de | Beratungstermin vereinbaren
FAQ - Häufig gestellte Fragen zu elektrischen Antrieben
Wann ist ein elektrischer Antrieb die richtige Wahl?
Wenn eine Armatur fernbedient, geregelt oder in eine Leittechnik eingebunden werden soll und elektrische Energie verfügbar ist. Elektrische Antriebe arbeiten ohne Druckluft- oder Hydraulikversorgung, positionieren genau und melden ihre Stellung modellabhängig über Endlagenschalter oder Initiatoren zurück. Wird dagegen eine definierte Sicherheitsstellung bei Energieausfall gefordert, sind pneumatische oder hydraulische Antriebe mit Federrückstellung die einfachere Lösung.
Welche Betriebsarten gibt es?
Steuerbetrieb für Auf und Zu als Klasse A, Positionierbetrieb mit einzelnen Stellschritten (Inching) als Klasse B und modulierender Regelbetrieb als Klasse C. Welche Betriebsart eine Anwendung braucht, hängt davon ab, wie oft und wie fein die Armatur verfahren wird. KÄHLER legt die passende Klasse zusammen mit dem Antrieb aus.
Welche Drehmomente, Spannungen und Schwenkwinkel sind möglich?
KÄHLER liefert elektrische Antriebe mit Drehmomenten von 10 bis 32.000 Nm und Betriebsspannungen zwischen 12 V DC und 400 V AC, jeweils modellabhängig. Üblich sind Schwenkwinkel bis 90 und 180 Grad, auf Kundenwunsch auch mehr; die Baureihe J4C erreicht bis 340 Grad. Lieferbar sind Dreh- und Schwenkantriebe mit Dreh-, Wechsel- oder Gleichstrommotor.
Welche Baureihen führt KÄHLER?
Die Drehantriebe der Baureihe SA decken 10 bis 32.000 Nm ab, mit Abtriebsdrehzahlen von 4 bis 180 Umdrehungen pro Minute, Schutzart bis IP68 und Steuerungen von der einfachen Auf-Zu-Variante bis zur Feldbusanbindung. Die Schwenkantriebe der Baureihe PSQ liegen zwischen 50 und 3.000 Nm, mit wartungsfreiem Planeten-Differenzgetriebe, Netzausfallsicherung und Handbetätigung ohne Auskuppeln. Die Schwenkantriebe der Baureihe J4C liegen zwischen 20 und 300 Nm, mit bürstenlosem Gleichstrommotor, Schwenkwinkeln bis 340 Grad und Schutzart bis IP67.
Wie wird der Antrieb an die Armatur angebaut?
Über einen Flansch nach ISO 5211 und eine auswechselbare Steckkupplung, die auf die Spindel der Armatur abgestimmt ist. Die Schnittstelle ist genormt; ob ein Antrieb passt, hängt zusätzlich von Drehmoment, Spindelanschluss und Betriebsbedingungen ab. KÄHLER liefert Antrieb und Armatur aus einer Hand, einschließlich Auslegung sowie Unterstützung bei Prüfung und Inbetriebnahme.
Was passiert bei Stromausfall?
Der Antrieb bleibt in der zuletzt angefahrenen Stellung. Für die Notbetätigung sind die Antriebe modellabhängig mit Handrad oder mit umschaltbarer Handnotbetätigung ausgeführt. Bei der Baureihe PSQ steht das Handrad im Motorbetrieb still und ist ohne Umschalten jederzeit betriebsbereit, zusätzlich gibt es eine Netzausfallsicherung. Wird eine definierte Sicherheitsstellung bei Energieausfall gefordert, prüft KÄHLER die passende Antriebsvariante.
Gibt es Ausführungen für funktionale Sicherheit?
Ja. In ausgewählten Konfigurationen ist der Einsatz bis SIL 2 möglich, in Kombination mit der Stellantriebs-Steuerung AC 01.2 SIL bis SIL 3. Die Baureihe SA erfasst Weg und Drehmoment und hat eine für beide Drehrichtungen getrennt einstellbare Drehmomentabschaltung; bei PSQ und J4C ist die Drehmomentbegrenzung baureihenspezifisch ausgeführt. Welche Konfiguration für welche Sicherheitsanforderung zugelassen ist, prüft KÄHLER im Einzelfall.
In welchen Umgebungen können die Antriebe eingesetzt werden?
Die Umgebungstemperatur reicht modellabhängig von -30 °C bis +70 °C. Die Gehäuse sind korrosionsgeschützt und modellabhängig bis Schutzart IP68 lieferbar. Kabeleinführungen gibt es in verschiedenen Ausführungen, der Elektroanschluss erfolgt bei der Baureihe SA über Rundsteckverbinder oder Klemmen. Die Armaturenanschlüsse sind nach DIN und ISO ausgeführt.
