Intelligente Überwachungslösungen für Fernwärme- und Fernkältenetze

Echtzeitdaten aus dem erdverlegten Netz: Durchfluss, Druck, Temperatur, Schachtzustand und Leckagen. Drahtlos, netzstromunabhängig und in Bestandsnetzen nachrüstbar.

Was das Netz meldet, bevor jemand hinfahren muss

Die Produktreihe iSense von Vexve überwacht erdverlegte Fernwärme- und Fernkältenetze im laufenden Betrieb. Die Geräte sitzen im Schacht, messen Druck, Temperatur, Durchfluss, Vibration, Feuchte und Leckagen und senden die Werte drahtlos an den Cloud-Dienst iSense Online.

Damit sehen Sie den Zustand Ihres Netzes zwischen zwei Begehungen: welcher Schacht Wasser zieht, wo ein Mantelrohr Feuchtigkeit aufnimmt, an welcher Stelle der Differenzdruck kippt und welche Bereiche durch ungünstige Fließverhältnisse auskühlen. Die Messwerte kommen je nach Gerät viertelstündlich, stündlich oder täglich an.

KÄHLER Industrie-Armaturen ist Generalvertretung der Vexve Armatury Group für den deutschen Markt. Wir planen die Messstellen mit Ihnen, liefern die Systeme einsatzbereit, übernehmen Installation und Inbetriebnahme und begleiten den Betrieb.

Beratung anfragen

Vier Gründe für die Netzüberwachung

Sicherheit
Unnötige Schachtbegehungen entfallen. Ihre Monteure fahren zu den Schächten, die tatsächlich einen Befund haben.
Instandhaltung
Das erdverlegte Netz wird durchgehend überwacht. Feuchtigkeit im Mantelrohr fällt früh auf, bevor daraus ein Korrosionsschaden wird.
Kundenzufriedenheit
Leckstellen werden schnell geortet, Versorgungsunterbrechungen bleiben kurz und planbar.
Kosteneffizienz
Die Wärmeerzeugung lässt sich an die tatsächlichen Netzbedingungen anpassen. Das senkt Wärmeverluste und Pumpkosten.

Das haben alle iSense-Geräte gemeinsam

Für den Betrieb im Erdreich gebaut
Schutzart IP67 beziehungsweise IP68, dauerhafte Montage an der Schachtwand, Umgebungstemperatur -20 bis +50 °C.
Drahtlose Übertragung
LoRaWAN oder NB-IoT mit externer Antenne, Zwei-Wege-Kommunikation. In Bereichen mit geringer Netzabdeckung hilft eine eigene Basisstation.
Netzstromunabhängig
Versorgung über Batterien oder über den thermoelektrischen Generator iSense Power, der die Wärme der Vorlaufleitung nutzt.
Auch für Bestandsnetze
Die Systeme lassen sich nachrüsten und werden komplett einsatzbereit geliefert. Ein Neubau ist keine Voraussetzung.

Die iSense Produktfamilie

Vier Messgeräte für vier Fragestellungen, dazu der thermoelektrische Generator iSense Power als Energieversorgung. Die Module lassen sich kombinieren: Messwerte von iSense Opti, iSense Pulse und iSense Chamber können auf dasselbe Gerät geführt werden.

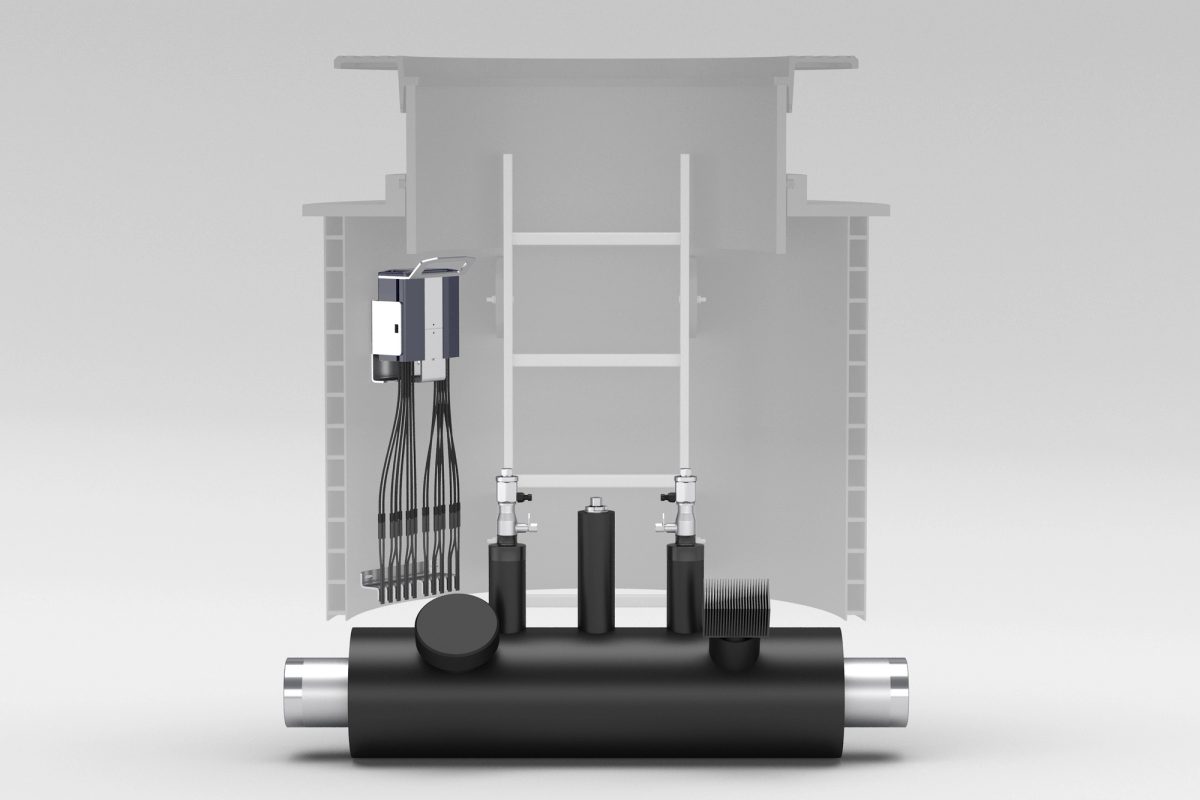

iSense Opti

Netzüberwachung in Echtzeit. iSense Opti erfasst Zustandsänderungen im erdverlegten Netz und liefert die Datenbasis für einen gezielten Netzbetrieb.

  • Netz auf Basis aktueller Druck- und Temperaturdaten fahren
  • Bereiche mit hohem Wärmeverlust und ungünstiger Durchflussrichtung erkennen
  • Differenzdrücke an kritischen Netzpunkten absichern
MessgrößenDruck vor und hinter dem Schließelement, Medientemperatur, Vibration
Druck0 bis 35 bar, ±0,25 % FSS, IP69K
Medientemperatur-40 bis +150 °C, ±1 bis 2 % (25 °C)
Vibration±8 g
Messintervall15 Minuten
StromversorgungiSense Power oder 12 Alkalibatterien 1,5 V
Gerät210 × 200 × 95 mm, IP68

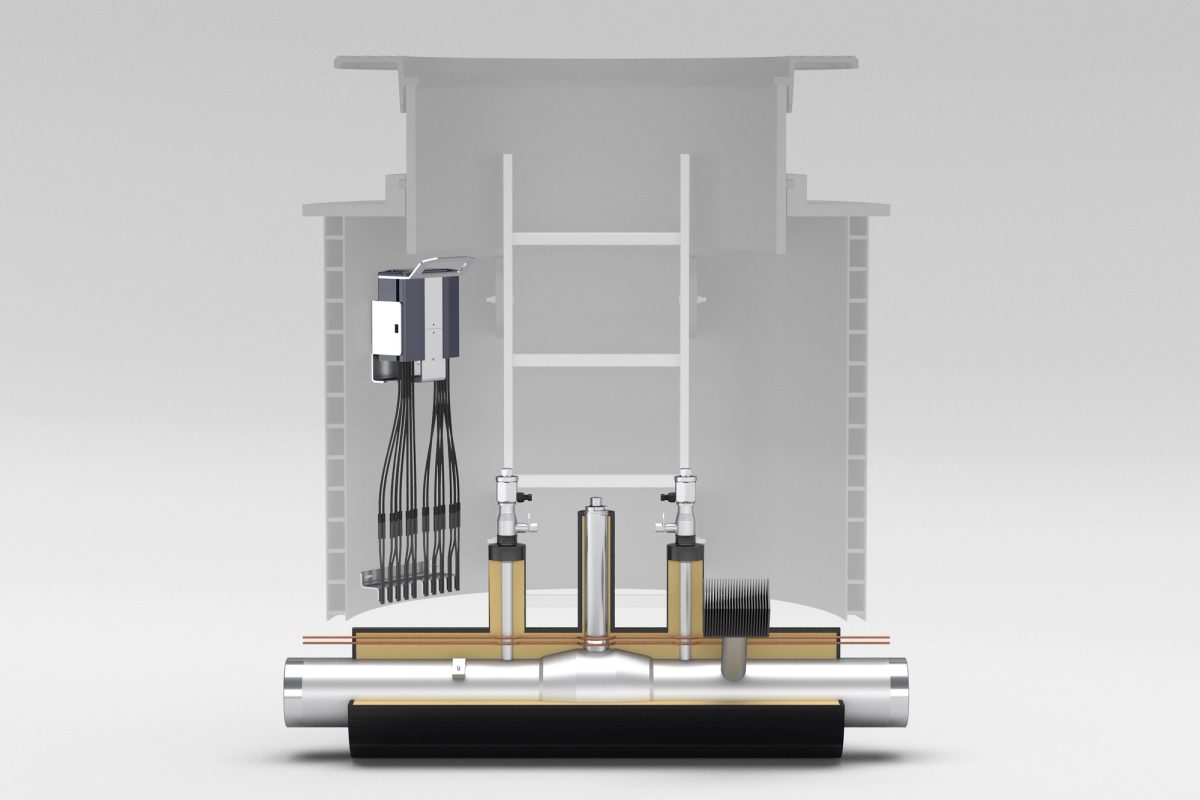

iSense Pulse

Leckageerkennung. iSense Pulse ortet Leckstellen über die Alarmdrähte in der Rohrdämmung. Das Messverfahren ist die Zeitbereichsreflektometrie (TDR).

  • Korrosionsschäden über Mantelrohrschäden frühzeitig erkennen
  • Rohrleitungsprobleme noch innerhalb der Gewährleistungsfrist finden
  • Pumpkosten und Druckverluste durch schnelle Ortung senken
MessgrößenImpulsreflexion (Feuchtigkeit), Impulslaufzeit (Ort der Leckstelle)
Reichweitebis 3.500 m je Richtung, Schleife bis 7.000 m
Ortungsgenauigkeitbesser als 1 % der Gesamtschleifenlänge
AlarmdrahtTyp Nordic, Kupfer, in der Dämmung verlegt
Anschlüsse2 Messrichtungen Standard, 4 möglich
Messintervalltäglich, Batterielebensdauer 2 Jahre
Gerät210 × 200 × 95 mm, IP68

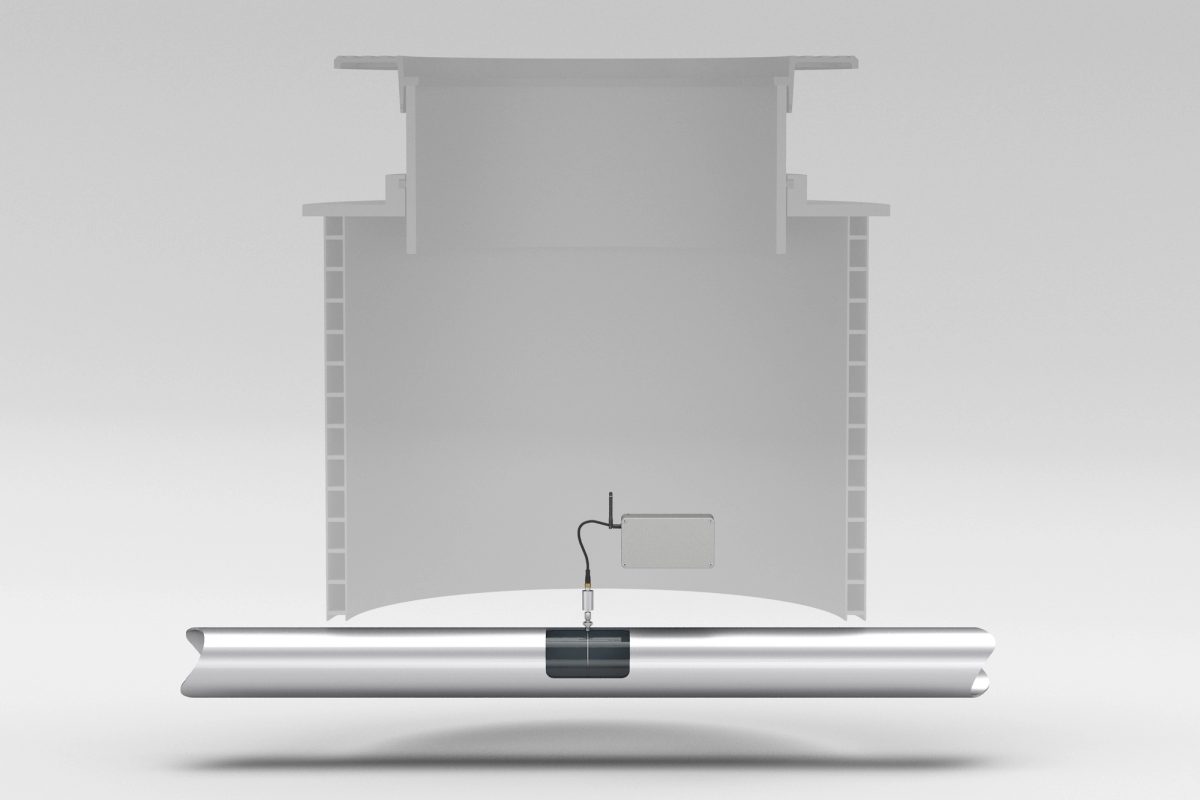

iSense Flow

Durchfluss und Temperatur. iSense Flow misst Strömungsgeschwindigkeit und Temperatur mit einem kalorimetrischen Sensor, ohne Eingriff in die Rohrleitung.

  • Netzbetrieb anhand realer Durchflusswerte optimieren
  • Regionalen Wärmeverbrauch und Energiebilanz überwachen
  • Hydraulische Netzberechnungsmodelle mit Messdaten abgleichen
MessgrößenStrömungsgeschwindigkeit, Temperatur
Messbereich0 bis 400 cm/s
Genauigkeit2 % bei laminarer Strömung
Temperatur-25 bis +125 °C, Sensor max. 125 °C
Volumenstromaus Strömungsgeschwindigkeit und Querschnittsfläche
Messintervall15 Minuten
Stromversorgung16 Batterien Typ D, 3,6 V
Gerät210 × 200 × 95 mm, IP68

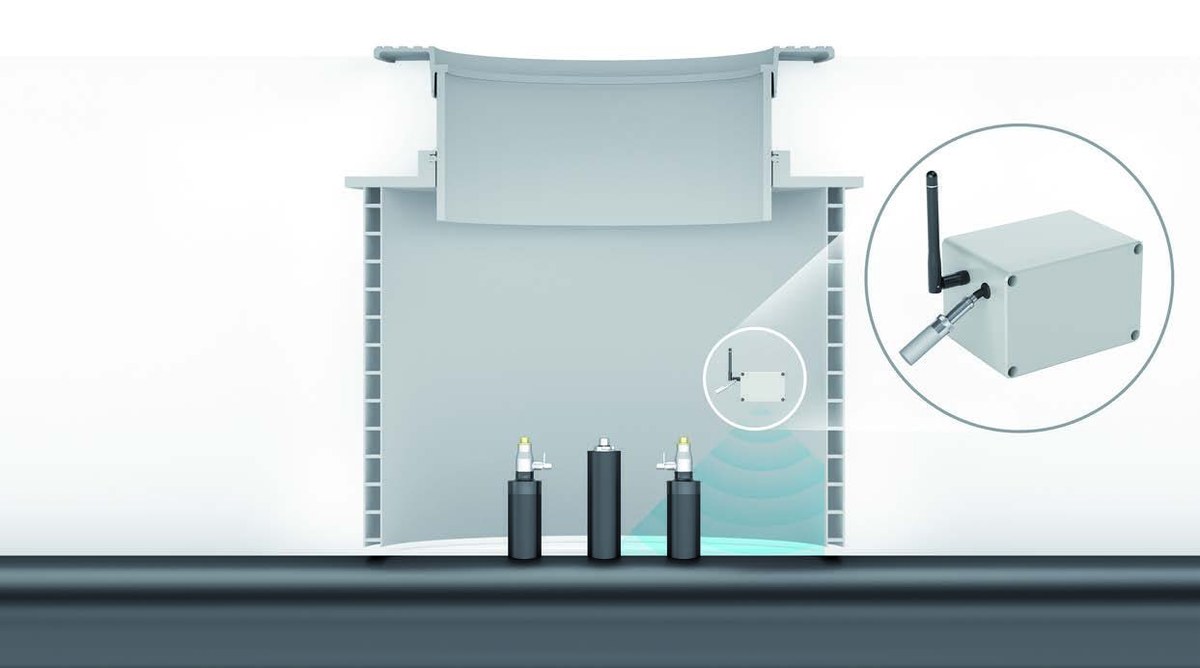

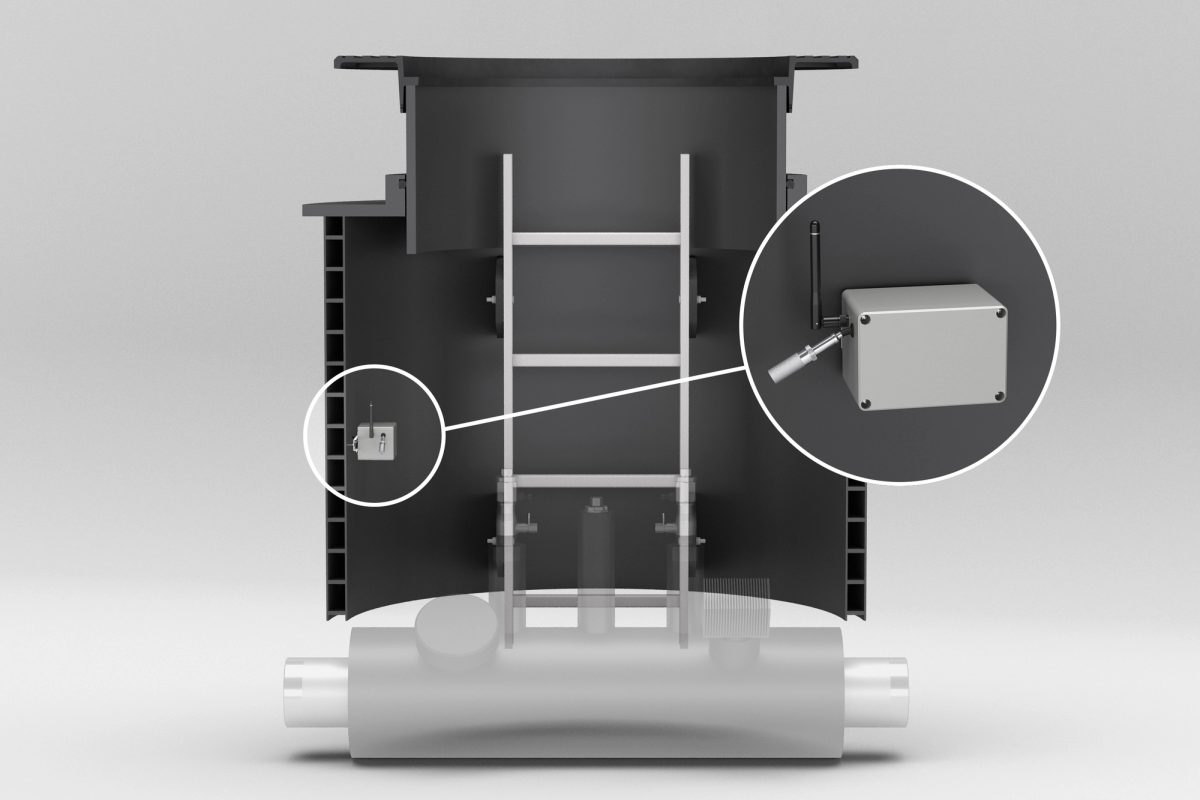

iSense Chamber

Schachtüberwachung. iSense Chamber überwacht den Zustand von Schächten aus der Ferne und meldet Wassereintritt, bevor daraus ein Schaden wird.

  • Schachtzustand und Betrieb fernüberwachen
  • Probleme durch Wasseransammlung vermeiden
  • Instandhaltung gezielt auf die betroffenen Schächte richten
Messgrößenrelative Luftfeuchte, Schachttemperatur, Wasserstand
Luftfeuchte0 bis 100 %, ±2 % (10 bis 90 %)
Temperatur-40 bis +125 °C, ±0,2 °C (0 bis 65 °C)
WasserstandRadarmessung, auf gewünschter Höhe montiert
Messintervallstündlich
Stromversorgung5 Batterien Typ AA, 3,6 V
Gerät120 × 80 × 85 mm, IP67, DIN-Schiene

iSense Power: Strom aus der Vorlaufleitung

Der thermoelektrische Generator erzeugt den Strom vor Ort aus der Temperaturdifferenz zwischen der Fernwärme-Vorlaufleitung und der Schachtumgebung. Erforderlich sind mindestens 25 °C Differenz.

Ein Generator versorgt beide Messstellen, Vorlauf und Rücklauf. Wird die Temperaturdifferenz saisonbedingt nicht erreicht, arbeitet das Gerät vorübergehend im Batteriebetrieb weiter. Geeignet für iSense Opti und iSense Pulse.

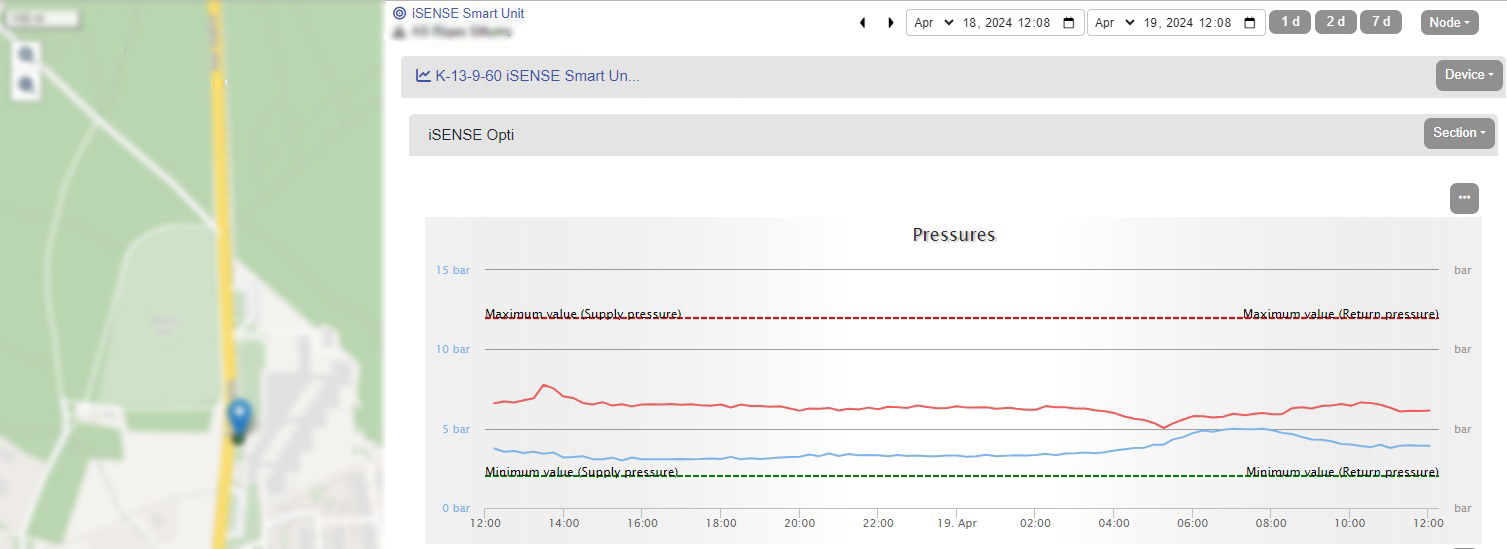

iSense Online: alle Messwerte an einer Stelle

Der cloudbasierte Dienst iSense Online zeigt die Messdaten in sensorspezifischen Diagrammen und in einer Kartenansicht. Der Zugang ist von jedem Gerät über einen SSL-geschützten Login möglich.

  • Je Messung lässt sich ein Alarm mit oberem und unterem Grenzwert einrichten. Die Benachrichtigung erfolgt per SMS oder E-Mail.
  • Das Ereignisprotokoll zeigt aktive und quittierte Alarme je Messstelle.
  • Die Datenübertragung erfolgt je nach Gerät viertelstündlich, stündlich oder täglich.
  • Messpunkte werden mit Standort auf der Karte dargestellt.

Technische Übersicht im Vergleich

iSense OptiiSense PulseiSense FlowiSense Chamber
ZweckNetzüberwachung in EchtzeitLeckageerkennungDurchfluss und TemperaturSchachtüberwachung
MessgrößenDruck, Medientemperatur, VibrationImpulsreflexion und Impulslaufzeit (TDR)Strömungsgeschwindigkeit, TemperaturLuftfeuchte, Temperatur, Wasserstand
Messbereiche0 bis 35 bar; -40 bis +150 °C; ±8 gbis 3.500 m je Richtung, Schleife bis 7.000 m0 bis 400 cm/s; -25 bis +125 °C0 bis 100 % rF; -40 bis +125 °C
Messintervall15 Minutentäglich15 Minutenstündlich
FunkLoRaWAN oder NB-IoTLoRaWAN oder NB-IoTLoRaWAN oder NB-IoTLoRaWAN
StromversorgungiSense Power oder 12 × 1,5 V AlkaliiSense Power oder 12 × 1,5 V Alkali16 × Typ D, 3,6 V5 × Typ AA, 3,6 V
SchutzartIP68IP68IP68IP67
Abmessungen210 × 200 × 95 mm210 × 200 × 95 mm210 × 200 × 95 mm120 × 80 × 85 mm

Alle Geräte: Umgebungstemperatur -20 bis +50 °C, Montage an der Schachtwand, externe Antenne. Angaben nach Vexve-Produktunterlagen, Stand 10/2025. Änderungen vorbehalten.

Wir übernehmen das für Sie

Installation und Inbetriebnahme

Wir installieren das System im Neubau und in Nachrüstprojekten und nehmen es in Betrieb.

Messung und Datenauswertung

Wir stellen sicher, dass die Messwerte stimmen und die Datenübertragung läuft.

Service und Wartung

Wir pflegen die Benutzeroberfläche und halten das System auf aktuellem Stand.

Passt iSense zu Ihrem Netz?

Sagen Sie uns, wo im Netz Sie derzeit blind sind: Schächte ohne Rückmeldung, Verdacht auf Feuchtigkeit im Mantelrohr, unklare Differenzdrücke. Wir schauen uns die Messstellen mit Ihnen an und sagen Ihnen, welche iSense-Module dafür sinnvoll sind.

Telefon +49 (2174) 7848-0 | E-Mail info@kaehler-armaturen.de

Beratungstermin vereinbaren

FAQ - Häufig gestellte Fragen zur Netzüberwachung


Was ist iSense von Vexve?
iSense ist eine Produktreihe von Vexve zur Überwachung erdverlegter Fernwärme- und Fernkältenetze im laufenden Betrieb. Die Geräte werden an der Schachtwand montiert, messen Druck, Temperatur, Durchfluss, Vibration, Feuchte, Wasserstand und Leckagen und senden die Werte drahtlos an den Cloud-Dienst iSense Online. Netzbetreiber sehen so den Zustand ihres Netzes zwischen zwei Begehungen. KÄHLER ist Generalvertretung der Vexve Armatury Group für Deutschland.
Welche iSense-Geräte gibt es und wofür werden sie eingesetzt?
Die Familie besteht aus vier Messgeräten und einem Generator. iSense Opti überwacht Druck vor und hinter dem Absperrelement, Medientemperatur und Vibration. iSense Pulse ortet Leckagen über die Alarmdrähte der Rohrdämmung. iSense Flow misst Strömungsgeschwindigkeit und Temperatur. iSense Chamber meldet Luftfeuchte, Temperatur und Wasserstand im Schacht. iSense Power erzeugt Strom aus der Wärme der Vorlaufleitung. Messwerte von Opti, Pulse und Chamber lassen sich auf ein Gerät führen.
Wie werden die Messdaten übertragen?
Die Geräte senden über LoRaWAN oder NB-IoT mit externer Antenne, iSense Chamber über LoRaWAN. Die Kommunikation ist bidirektional. Wo die Netzabdeckung am Schacht nicht ausreicht, hilft eine eigene Basisstation. Je nach Gerät kommen die Messwerte alle 15 Minuten (Opti, Flow), stündlich (Chamber) oder täglich (Pulse) in iSense Online an.
Brauchen die iSense-Geräte einen Stromanschluss im Schacht?
Nein. Die Geräte arbeiten netzstromunabhängig mit Batterien oder mit dem thermoelektrischen Generator iSense Power. Dieser erzeugt Strom aus der Temperaturdifferenz zwischen Fernwärme-Vorlauf und Schachtumgebung, nötig sind mindestens 25 °C Differenz. Ein Generator versorgt die Messstellen für Vor- und Rücklauf. Reicht die Differenz saisonal nicht aus, läuft das Gerät vorübergehend mit Batterie weiter. iSense Power ist für Opti und Pulse geeignet.
Kann iSense in bestehenden Netzen nachgerüstet werden?
Ja. Die Systeme sind für Bestandsnetze ausgelegt und werden komplett einsatzbereit geliefert. Die Geräte werden an der Schachtwand montiert, iSense Flow misst ohne Eingriff in die Rohrleitung und iSense Pulse nutzt die vorhandenen Alarmdrähte in der Rohrdämmung. Ein Neubau ist keine Voraussetzung. KÄHLER übernimmt Installation und Inbetriebnahme in Neubau- und Nachrüstprojekten.
Wie ortet iSense Pulse Leckagen?
iSense Pulse arbeitet mit Zeitbereichsreflektometrie (TDR). Das Gerät sendet Impulse über die Kupfer-Alarmdrähte, die in der Dämmung der Rohre liegen. Feuchtigkeit in der Dämmung verändert die Reflexion, aus der Laufzeit des Impulses ergibt sich der Ort. Die Reichweite beträgt bis 3.500 m je Richtung, als Schleife bis 7.000 m, die Ortungsgenauigkeit liegt unter 1 % der Schleifenlänge. So fallen Mantelrohrschäden auf, bevor Korrosion entsteht.
Mit welchen Alarmdrahtsystemen funktioniert iSense Pulse?
iSense Pulse ist für Alarmdrähte vom Typ Nordic aus Kupfer ausgelegt, die in der Rohrdämmung verlegt sind. Standard sind zwei Messrichtungen, bis zu vier sind möglich. Ob ein vorhandenes Netz mit einem anderen Überwachungssystem eingebunden werden kann, prüft KÄHLER gemeinsam mit Vexve anhand der Leitungsdokumentation.
Wie misst iSense Flow den Durchfluss?
iSense Flow arbeitet mit einem kalorimetrischen Sensor, der ohne Eingriff in die Rohrleitung Strömungsgeschwindigkeit und Temperatur erfasst. Der Messbereich liegt bei 0 bis 400 cm/s mit 2 % Genauigkeit bei laminarer Strömung, die Temperatur wird von -25 °C bis +125 °C gemessen. Aus Strömungsgeschwindigkeit und Querschnitt ergibt sich der Volumenstrom. Die Daten helfen, regionalen Wärmeverbrauch zu bilanzieren und hydraulische Netzmodelle mit Messwerten abzugleichen.
Was überwacht iSense Chamber im Schacht?
iSense Chamber misst relative Luftfeuchte (0 bis 100 %), Schachttemperatur (-40 °C bis +125 °C) und per Radar den Wasserstand. Steigt Wasser im Schacht oder bleibt die Feuchte dauerhaft hoch, meldet das System einen Alarm. So werden Armaturen und Rohrleitungen vor Korrosion geschützt, und Monteure fahren gezielt die Schächte an, die einen Befund haben. Das Gerät wird auf DIN-Schiene montiert und stündlich ausgelesen.
Welche Funktionen bietet iSense Online?
iSense Online ist der cloudbasierte Dienst zur Auswertung. Er zeigt die Messwerte in sensorspezifischen Diagrammen und die Messstellen auf einer Karte. Der Zugang erfolgt über einen SSL-geschützten Login von jedem Endgerät. Für jede Messung lassen sich obere und untere Grenzwerte mit Alarm per SMS oder E-Mail festlegen. Ein Ereignisprotokoll zeigt aktive und quittierte Alarme je Messstelle.
Welchen Nutzen hat eine Netzüberwachung für Stadtwerke?
Netzbetreiber sparen Schachtbegehungen, weil Monteure nur noch Schächte mit Befund anfahren. Feuchtigkeit im Mantelrohr und Leckstellen fallen früh auf, Schäden werden oft noch in der Gewährleistungsfrist erkannt und Versorgungsunterbrechungen bleiben kurz. Mit gemessenen Druck-, Temperatur- und Durchflusswerten lässt sich die Wärmeerzeugung an die tatsächlichen Netzbedingungen anpassen, was Wärmeverluste und Pumpkosten senkt.
Welche Leistungen übernimmt KÄHLER bei iSense-Projekten?
KÄHLER plant mit dem Netzbetreiber die sinnvollen Messstellen, liefert die Systeme einsatzbereit und übernimmt Installation und Inbetriebnahme. Im Betrieb stellt KÄHLER sicher, dass die Messwerte stimmen und die Datenübertragung läuft, pflegt die Benutzeroberfläche und hält das System aktuell. Ein guter Einstieg ist ein Gespräch über die Stellen im Netz, an denen heute Informationen fehlen, etwa Schächte ohne Rückmeldung oder unklare Differenzdrücke.
Unter welchen Umgebungsbedingungen arbeiten die iSense-Geräte?
Alle iSense-Geräte sind für den Betrieb im Schacht gebaut: Schutzart IP68 bei Opti, Pulse und Flow, IP67 bei Chamber, Umgebungstemperatur -20 °C bis +50 °C. Die Drucksensoren von iSense Opti sind nach IP69K geschützt und messen 0 bis 35 bar mit ±0,25 % vom Messbereichsendwert. Die Geräte werden dauerhaft an der Schachtwand montiert und über eine externe Antenne angebunden.
