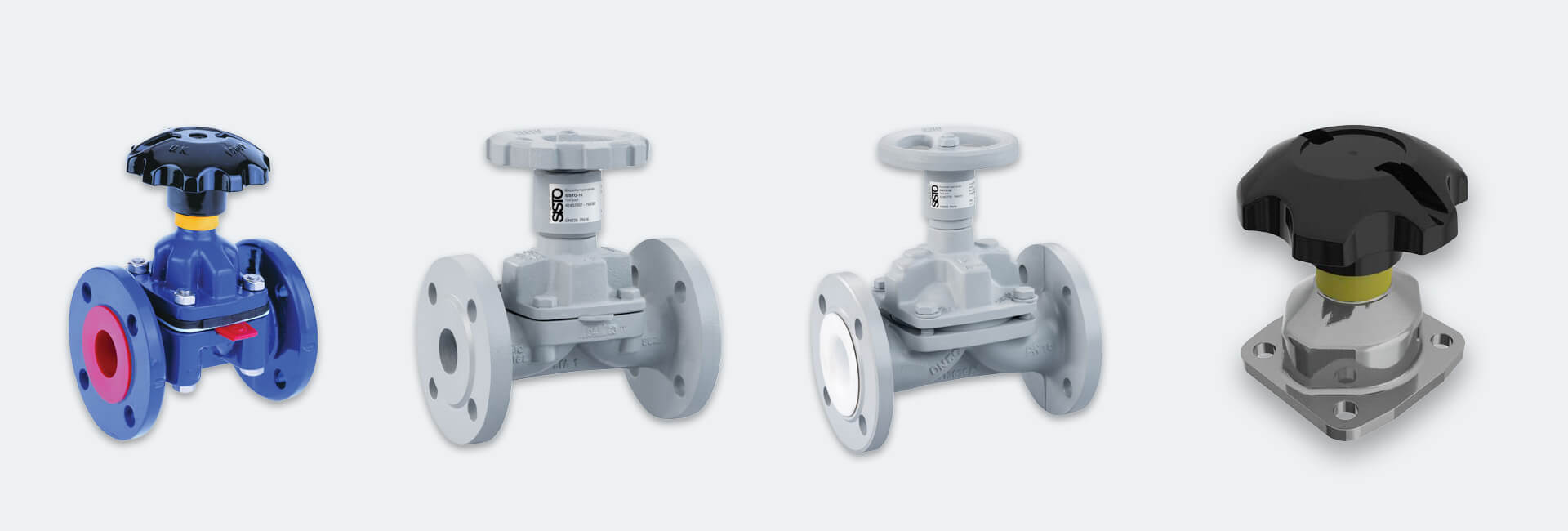

Membranventile mit Dichtsteg
Wir bieten hochwertige Membranventile mit Dichtsteg der Firmen Crane (Saunders) und Sisto
- weltweit für innovative und langlebige Lösungen im Bereich der Fluidtechnik bekannt.
Unsere Membranventile mit Stegkonstruktion in der Mitte des Ventilkörpers
gewährleisten einen verschleißarmen, strömungsgünstigen und sicheren Betrieb und damit eine lange Lebensdauer.
Sie sind aus hochwertigen Materialien gefertigt und zeichnen sich durch ihre hohe Zuverlässigkeit, präzise Steuerung und totraumarme Bauweise aus.
Sie bieten eine exzellente Abdichtung, sind chemisch beständig, wartungsarm und eignen sich für eine Vielzahl von Anwendungen in der Industrie.
Auch im Bereich der sterilen Verfahrenstechnik, in dem höchste Anforderungen an die Werkstoffe, die Konstruktion und die Fertigung der Komponenten gestellt werden,
sind sowohl Saunders als auch Sisto führend bei der Entwicklung und Herstellung hochwertiger Membranventile,
die v.a. in modernen biopharmazeutischen Prozess-Systemen Anwendung finden.
So fertigt Saunders beispielsweise kundenspezifisch hergestellte Bio-Block-Ventile aus Vollmaterial, die auch komplexen Anforderungen gerecht werden.
Mit der Entwicklung eines innovativen Dichtsystems mit gekammerter Membran konnte Sisto wiederum deutliche Akzente
in Richtung Funktionalität, Sicherheit und Langlebigkeit von Membranventilen mit Dichtsteg setzen.
Unsere Membranventile mit Dichtsteg der Marken Saunders und Sisto sind in einer breiten Auswahl an Varianten erhältlich
und ermöglichen so maßgeschneiderte Lösungen für jede Anwendung.
Neben unterschiedlichen Gehäuseformen, Membrantypen, Anschlussarten und Betätigungsoptionen,
steht auch bei der Materialwahl für Gehäuse und Membran eine große Bandbreite zur Verfügung.
Saunders und Sisto Membranventile mit Dichtsteg können in verschiedensten Branchen eingesetzt werden,
darunter die Wasser- und Abwassertechnik, die Hygiene- und Steriltechnik, die Lebensmittel- und Getränkeindustrie, die Pharma- und Biotechnologie, die chemische Industrie,
die Zellstoff- und Papierproduktion, die Farben- und Lackherstellung/-verarbeitung, die Gips, Zement- und Schwefel- und Kalkgewinnung, die Elektronikfertigung u.v.m.
Sie eignen sich hervorragend für den Einsatz in hygienischen Umgebungen.
Anwendungen
Membranventil mit Dichtsteg
- für viele unterschiedliche Anwendungen wie der Industrie- und Prozesstechnik konstruiert, insbesondere geeignet für schwierige Einsatzzwecke in Pharmazie, Hygiene- und Steriltechnik, Halbleiter- und Mikrochipherstellung, Wasseraufbereitung wie Abwasser-, Schmutzwasser-, Seewasser-, Kühlwasser und Gebrauchs- sowie Reinst- und Pharmawasser, Schlämme, Pulver und Stäube, Zellulose und Papierherstellung/-verarbeitung, Farben- und Lackherstellung/-verarbeitung, Bergwerk- und Montantechnik, Erzaufbereitung, Edelstein-, Metall- und Mineralgewinnung/-verarbeitung, Düngemittelherstellung, Gips-, Zement-, Schwefel- und Kalkgewinnung, Soletechnik, Klärwerkstechnik, Kraftwerkstechnik, Granulatherstellung, Automatisierungstechnik, Lebensmittel- und Getränketechnik
- einsetzbar für diverse Medien, besonders geeignet für reine oder gering belastete Medien oder für Anwendungen, die hohe Hygienestandards erfordern
- robust und zuverlässig auch bei hohem Druck und Temperaturen bis zu +175°C (materialabhängig)
- Betriebsbedingungen gemäß Datenblatt
Konstruktion
Membranventil mit Dichtsteg
- kompakte, robuste, dreiteilige Konstruktion mit Steg
- totraum- und wartungsarme, strömungsgünstige sowie entleerungsoptimierte Bauweise
- Ventilkörper aus Grauguss, Sphäroguss, Stahlguss, Rotguss oder Edelstahl, optional mit Beschichtung in großer Materialvielfalt erhältlich
- innenliegende, flexible Absperrmembran aus PTFE, EPDM, Viton, Naturkautschuk oder anderen elastomeren Werkstoffen, bei Bedarf auch im eingebauten Zustand des Ventils wechselbar
- Ventilaufsatz mit Handrad, pneumatischem oder elektrischem Antrieb
- gut sichtbare Stellungsanzeige
- optional mit Abschließvorrichtung, Endschalter und Öffnungsbegrenzer (modellabhängig)
Ausführungen
Membranventil mit Dichtsteg
- Nennweiten:
DN8-350 - Druckstufen:
PN6, 10, 16 - Anschlussarten:
Flansch, Gewinde, Schweißende, Klemmverbindung - Durchgangsarten:
mit Dichtsteg - Betätigung:
mit Handrad, elektrischem, oder hydraulischem Antrieb erhältlich
Arten und Eigenschaften Membranventile mit Dichtsteg
Saunders Membranventil Typ A
- geeignet für die meisten industriellen Anwendungen
- robuste, kompakte Bauweise aus hochwertigen Materialien
- einbaubar in jeder beliebigen, bei Bedarf auch selbstentleerenden Position
- totraumarme, strömungsfreie, entleerungsoptimierte Konstruktion mit dauerhafter Lippenschmierung für verschmutzungsfreien Betrieb, gleichmäßigen Fließeigenschaften und minimalen Druckabfall
- hochflexible, dichtschließende Membran für dauerhaftes formschlüssiges Absperren nach außen und im Durchgang unter Druck und Vakuum
- verschleißarmer Betrieb der Membran dank Stegkonstruktion und unterstützendem Kompressor
- keine Kavitation oder Druckschläge durch lineare Kennlinie
- unkomplizierte und leichte Betätigung dank ergonomisch geformtem Handrad und klarer Stellungsanzeige
- geringer Wartungsaufwand
- niedrige Betriebskosten durch Möglichkeit des Membranwechsels ohne Ausbau des Ventils aus der Rohrleitung
- leckagefreier Betrieb mit langer Lebensdauer
Saunders Membranventil Typ AFP
- aspetisches, hochreines Bio-Blockventil geeignet für biopharmazeutische und verwandte Prozesssysteme
- robuste, kompakte Bauweise aus hochwertigem, geschmiedetem Edelstahl mit zurückverfolgbaren und geprüften Materialien aller Komponenten entsprechend FDA (Food and Drug Administration USA) und USP Klasse VI (United States Pharmacopeia)
- einbaubar in jeder beliebigen, bei Bedarf auch selbstentleerenden Position
- totraumarme, strömungsgünstige, entleerungsoptimierte Konstruktion mit standardmäßiger O-Ring-Abdichtung im Ventilaufsatz für verschmutzungsfreien Betrieb, gleichmäßige Fließeigenschaften und minimalen Druckabfall
- keine Kavitation oder Druckschläge durch lineare Kennlinie
- hausgefertigte, hochflexible, dichtschließende Hochleistungsmembrane für dauerhaftes, blasendichtes und formschlüssiges Absperren unter Druck und Vakuum
- verschleißarmer Betrieb der Membran dank Stegkonstruktion und unterstützendem Kompressor
- unkomplizierte und leichte Betätigung dank ergonomisch geformtem Handrad und klarer Stellungsanzeige
- optimierte Formgebung, gekapselte Haubenkonstruktion sowie ausgewählte Materialien zur Verbesserung der äußeren Reinigung
- optional mit Abschließvorrichtung, Endschalter und Öffnungsbegrenzer
- erhöhte Sicherheit durch Wartung von oben im eingebauten Zustand
Datenblatt / Informationen / Downloads

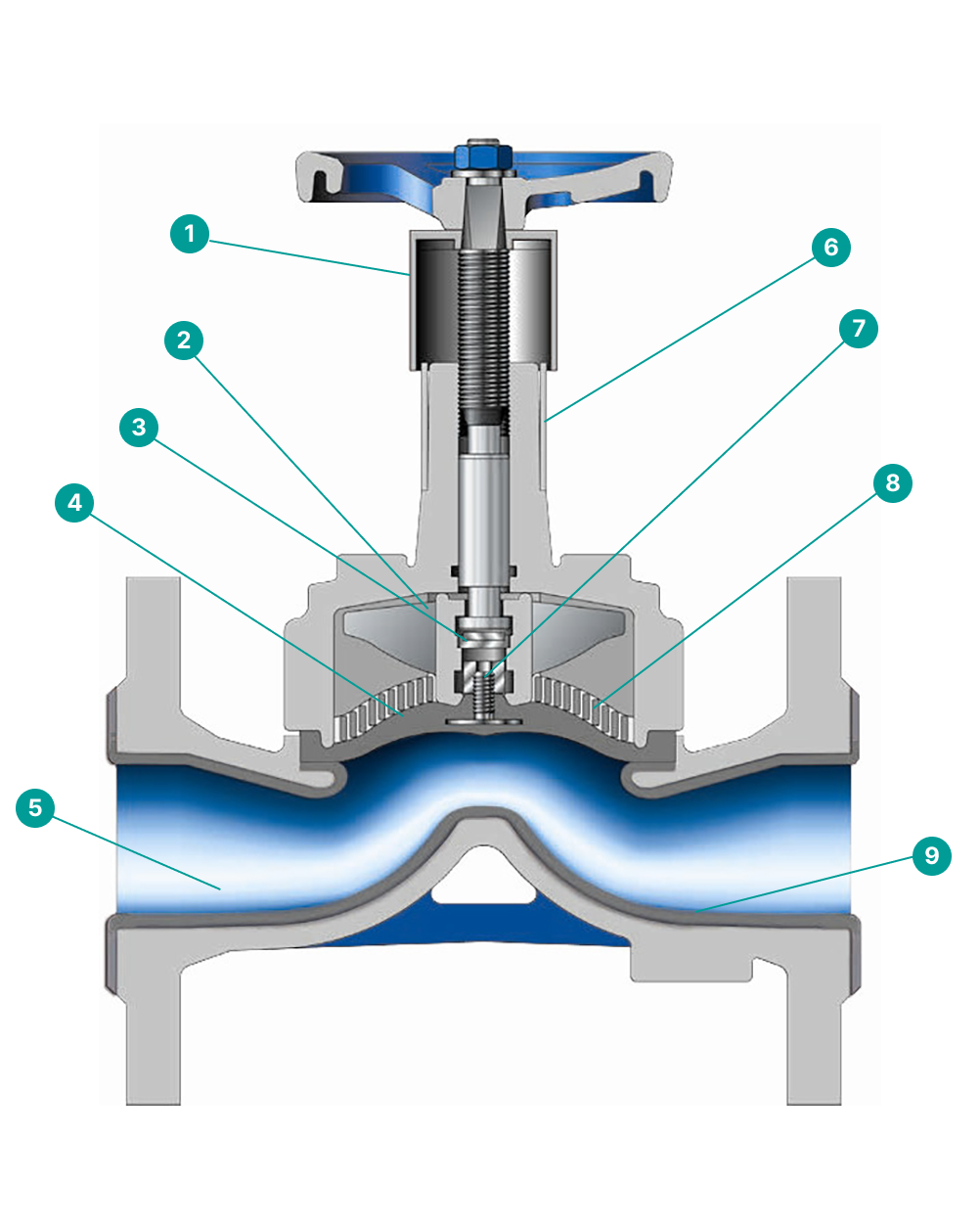

Sisto Membranventile Typ 16 und Typ 20
- Optimierter Langzeitbetrieb
Der Spindelschutz, integriert in die Stellungsanzeige, verhindert eine Verschmutzung von außen. - Zuverlässige Bedienbarkeit
Die Spindel und alle innen liegenden Bedienteile sind nicht medienberührt. - Leichtgängig
Das Axiallager minimiert die Schließmomente. - Absolute Dichtheit nach außen und im Durchgang
Die Membrane dichtet nach außen, im Durchgang und die Bedienteile hermetisch ab. - Reinhaltung des Durchflussmediums
Die Totraumfreiheit gewährleistet die Reinhaltung des Mediums und verhindert Ablagerungen. - Schnelle Positionskontrolle
Ventilstellung über eindeutige visuelle Anzeige, auch aus der Entfernung leicht erkennbar. - Hohe Funktionssicherheit
Die entlastete Membranaufhängung erhöht die Funktionssicherheit der Membrane. - Höchste Lebensdauer und Druckeinsatzgrenze
Die gekammerte und spiralabgestützte Membrane maximiert die Standzeit und die Druckeinsatzgrenze der Membrane. - Hohe Korrosionsbeständigkeit
Die hochwertigen Auskleidungen bieten Sicherheit und Langlebigkeit.
Datenblatt / Informationen / Downloads
